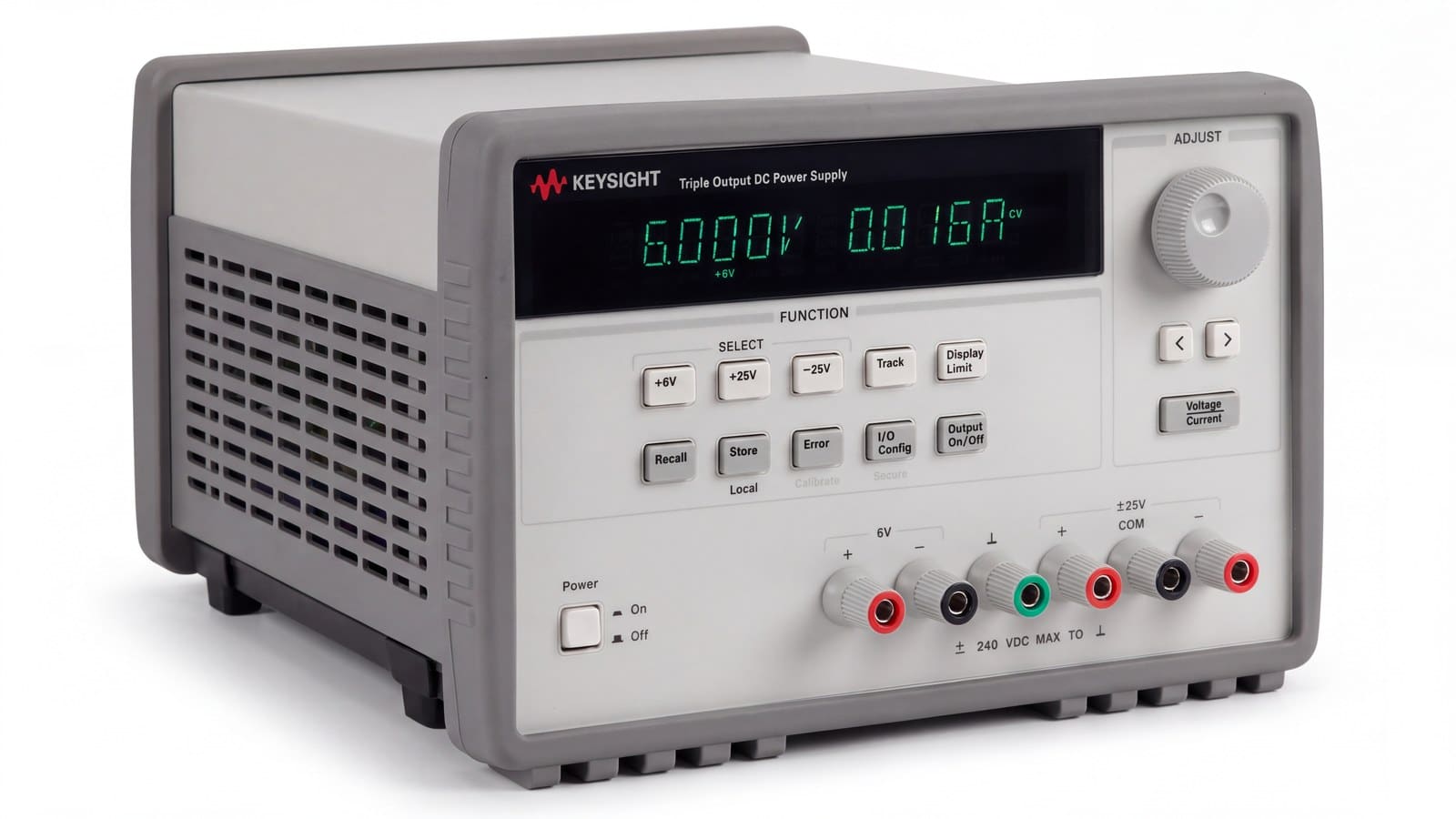

Có những thiết bị trở thành mặc định của cả một thế hệ kỹ sư. Bộ nguồn DC 3 ngõ ra Keysight E3631A thuộc nhóm đó: một máy 80 W với ba ngõ ra được bố trí đúng theo nhu cầu của mạch điện tử cổ điển. Bài viết đi qua năm lĩnh vực sử dụng máy nhiều nhất, mỗi lĩnh vực nêu rõ ngõ ra nào được dùng và vì sao cấu hình ba ngõ lại tiết kiệm chỗ trên bàn hơn ba máy rời.
Thông số nền của Keysight E3631A
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight. Đây là mốc để đối chiếu ở từng ngành phía sau.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Tổng công suất | 80 W |
| Ngõ ra 1 | 0 – 6 V, 0 – 5 A |
| Ngõ ra 2 | 0 – +25 V, 0 – 1 A |
| Ngõ ra 3 | 0 – −25 V, 0 – 1 A |
| Độ chính xác đặt áp | 0,05% + 20 mV (ngõ 6 V và +25 V); 0,1% + 5 mV (ngõ −25 V) |
| Độ chính xác đọc áp | 0,05% + 10 mV (ngõ 6 V và +25 V); 0,1% + 5 mV (ngõ −25 V) |
| Độ chính xác đặt và đọc dòng | 0,15% + 4 mA (ngõ 6 V và +25 V); 0,2% + 10 mA (ngõ −25 V) |
| Độ gợn và nhiễu áp (20 Hz – 20 MHz) | < 350 µV rms / 2 mV đỉnh–đỉnh trên cả ba ngõ |
| Độ gợn dòng | < 500 µA rms (ngõ 6 V và +25 V); < 2 mA rms (ngõ −25 V) |
| Giao tiếp | GPIB và RS-232 |

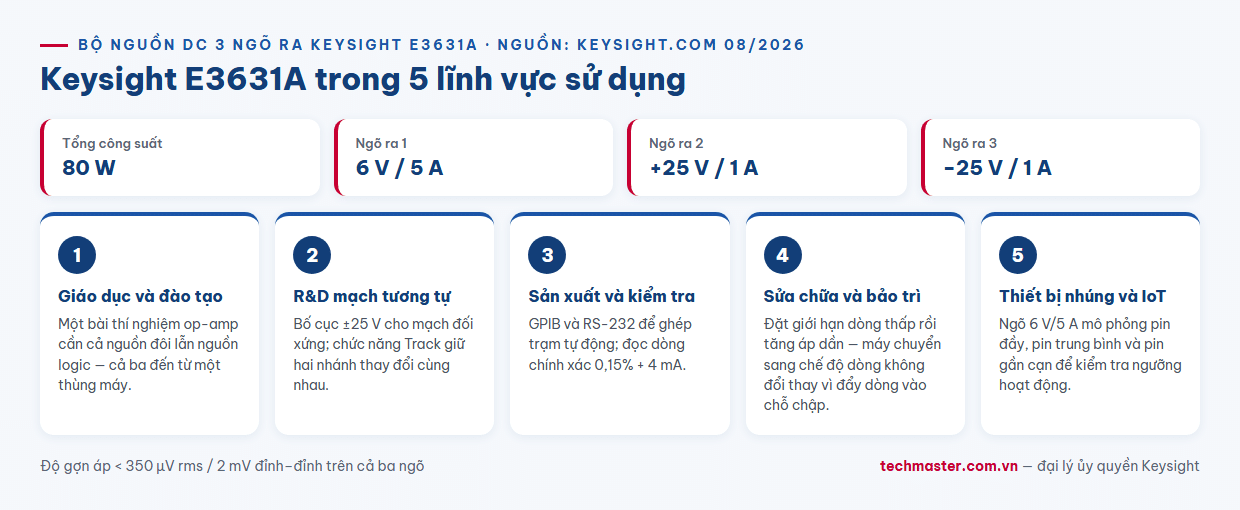

1. Giáo dục và đào tạo kỹ thuật
Phòng thực hành điện tử là nơi cấu hình ba ngõ ra phát huy giá trị rõ nhất. Một bài thí nghiệm khuếch đại thuật toán điển hình cần đồng thời nguồn đôi ±15 V cho tầng khuếch đại và một nguồn thấp cho phần logic. Với máy này, cả ba đến từ một thùng máy duy nhất — nghĩa là mỗi bàn thực hành chỉ chiếm một vị trí thay vì ba, và sinh viên chỉ phải học một giao diện.
Chức năng Display Limit là công cụ sư phạm bị đánh giá thấp: nó cho phép xem trước giá trị đặt trước khi cấp ra tải, giúp sinh viên tập thói quen kiểm tra trước khi đóng nguồn. Kết hợp với phím Output On/Off tách biệt, giảng viên có thể yêu cầu cả lớp đặt giá trị xong mới đồng loạt cấp nguồn.
2. Nghiên cứu và phát triển mạch tương tự
Mạch tương tự là lý do bố cục ±25 V tồn tại. Bộ khuếch đại thuật toán, mạch lọc tích cực, tầng đệm tín hiệu — tất cả cần nguồn đối xứng quanh điểm đất. Hai ngõ +25 V và −25 V, mỗi ngõ 1 A, đáp ứng đúng nhu cầu này.
Chức năng Track trên mặt máy giải quyết một vấn đề rất cụ thể: khi cần quét điện áp nguồn để khảo sát dải hoạt động của mạch, hai nhánh dương và âm phải thay đổi cùng nhau và giữ đối xứng. Điều chỉnh tay từng nhánh vừa chậm vừa dễ lệch, mà mạch tương tự lại nhạy với sự bất đối xứng của nguồn. Ở đây, độ gợn dưới 350 µV rms cũng đáng chú ý: với tầng tiền khuếch đại tín hiệu nhỏ, nhiễu từ nguồn đi thẳng vào đường tín hiệu, nên con số này là điều kiện cần chứ không phải điểm cộng.
3. Sản xuất và kiểm tra cuối chuyền
Trong môi trường sản xuất, giá trị của máy nằm ở khả năng lặp lại và điều khiển từ xa. Giao tiếp GPIB và RS-232 cho phép ghép máy vào trạm kiểm tra tự động: chương trình đặt điện áp, bật ngõ ra, đọc dòng tiêu thụ của sản phẩm rồi so với ngưỡng cho phép.
Phép đo quan trọng nhất ở đây là dòng tiêu thụ. Độ chính xác đọc dòng 0,15% + 4 mA trên hai ngõ chính đủ để phân biệt một bo mạch bình thường với một bo mạch có linh kiện chập hoặc lắp sai — vốn thường biểu hiện thành chênh lệch dòng vài chục mA. Chức năng Store và Recall cho phép lưu sẵn các bộ cài đặt tương ứng với từng mã sản phẩm, giảm thao tác tay và giảm sai sót khi đổi lô.
4. Sửa chữa và bảo trì thiết bị điện tử
Với kỹ thuật viên sửa chữa, ngõ 6 V/5 A là ngõ được dùng nhiều nhất. Dòng 5 A đủ cấp cho phần lớn bo mạch số, và quan trọng hơn: chế độ giới hạn dòng biến máy thành công cụ chẩn đoán. Khi nghi ngờ một bo mạch bị chập, hãy đặt giới hạn dòng ở mức thấp rồi tăng dần điện áp — máy sẽ chuyển sang chế độ dòng không đổi thay vì đẩy dòng lớn vào chỗ chập, và bạn có thể dùng tay dò tìm linh kiện nóng lên bất thường.

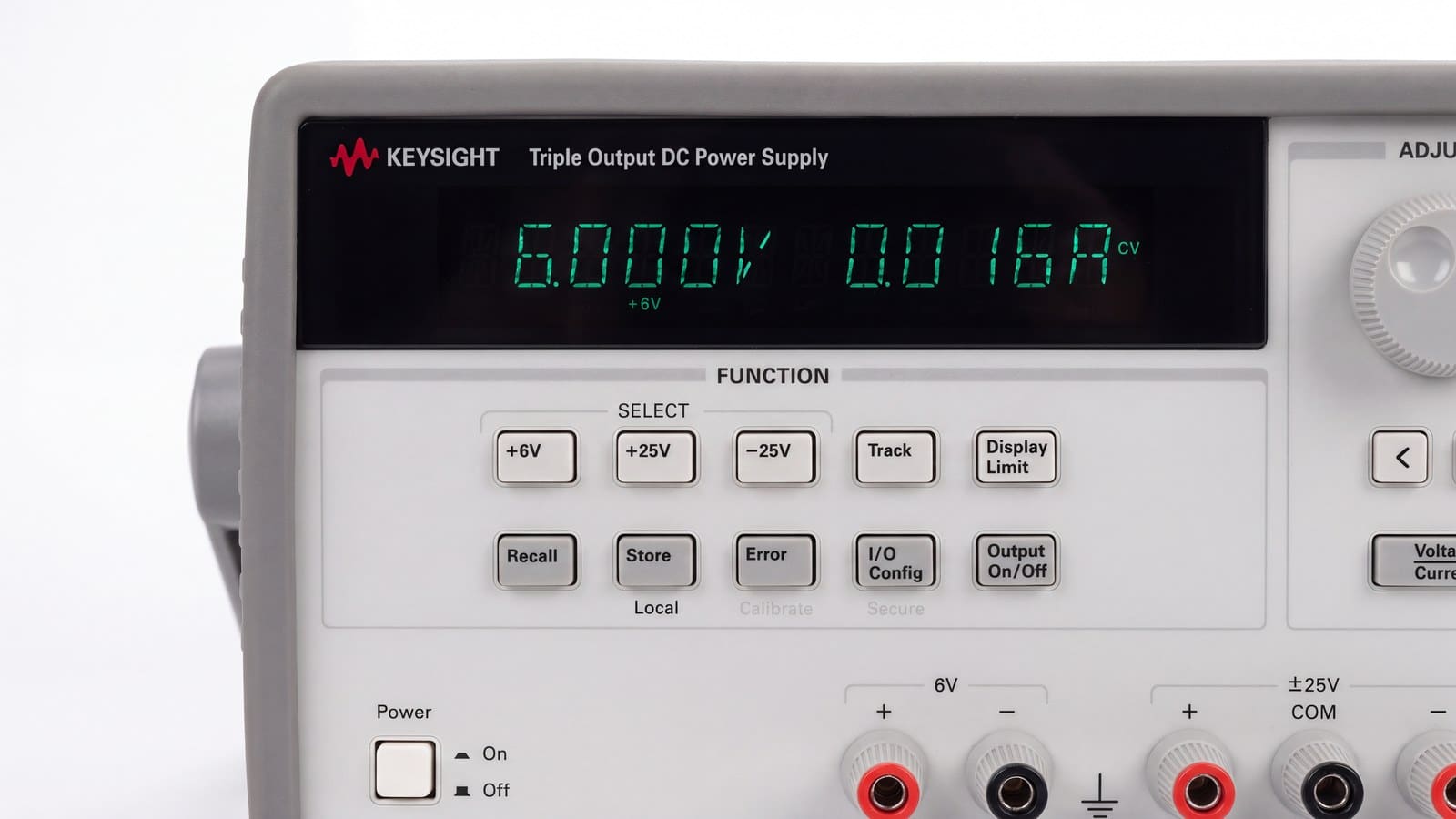

Đây là kỹ thuật giúp tránh biến một lỗi nhỏ thành hỏng hàng loạt. Đèn báo CV trên màn hình cho biết máy đang giữ điện áp không đổi; khi nó tắt đi tức là máy đã chạm giới hạn dòng — tín hiệu trực quan cho thấy tải đang rút nhiều hơn dự kiến.
5. Phát triển thiết bị nhúng và IoT
Thiết bị chạy pin đặt ra bài toán khác: không phải cấp đủ công suất, mà mô phỏng đúng điều kiện nguồn. Ngõ 6 V/5 A cho phép đặt điện áp đúng mức pin ở các trạng thái khác nhau — pin đầy, pin trung bình, pin gần cạn — để kiểm tra xem thiết bị còn hoạt động đúng ở ngưỡng nào.
Phép đo đi kèm là dòng tiêu thụ ở chế độ hoạt động và chế độ ngủ. Cần nói rõ giới hạn ở đây: với dòng ngủ ở mức micro-ampe, độ phân giải đọc dòng của một bộ nguồn đa dụng là không đủ, và công cụ đúng là đồng hồ vạn năng có thang µA hoặc thiết bị đo dòng chuyên dụng — chúng tôi đã bàn kỹ trong bài ứng dụng đồng hồ vạn năng cầm tay Keysight U1233A. Bộ nguồn ở đây đóng vai trò tạo điều kiện thử, không phải thiết bị đo chính.

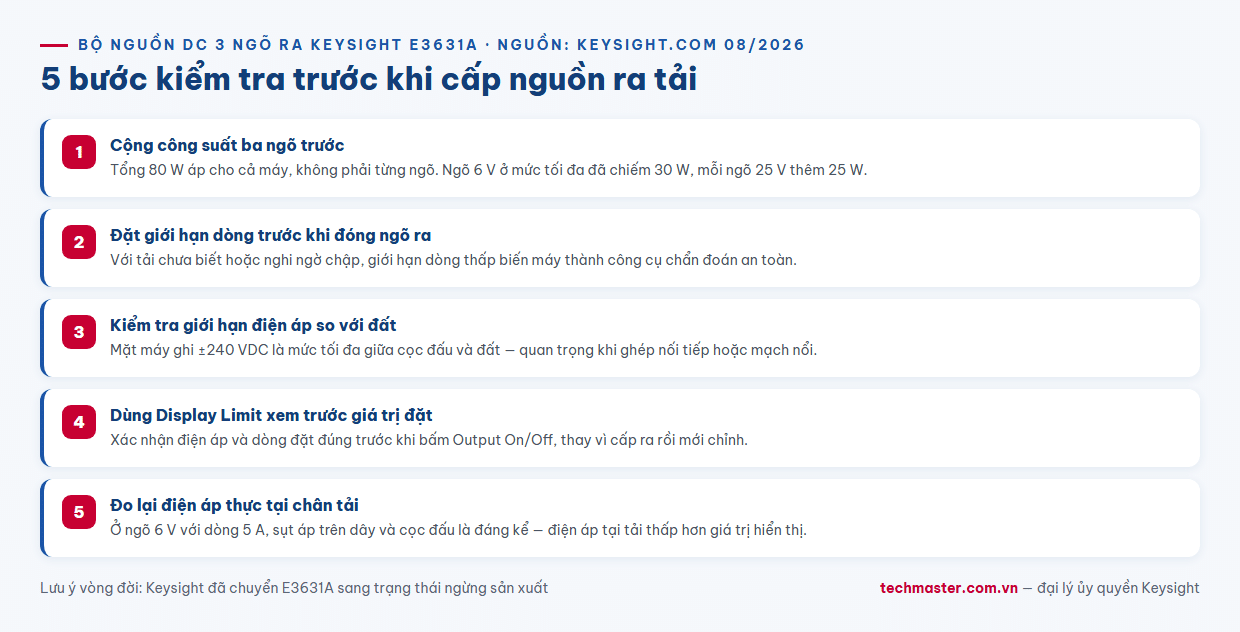

Ba lưu ý kỹ thuật khi lắp đặt
Tổng công suất là ràng buộc chung. Con số 80 W áp cho cả máy chứ không phải cho từng ngõ. Ngõ 6 V ở mức tối đa đã chiếm 30 W, hai ngõ 25 V mỗi ngõ thêm 25 W — cộng lại vượt 80 W. Vì vậy khi thiết kế bài đo dùng đồng thời cả ba ngõ, hãy cộng công suất trước.
Giới hạn điện áp so với đất. Mặt máy ghi rõ ±240 VDC là mức tối đa cho phép giữa cọc đấu và đất. Điều này quan trọng khi ghép nối tiếp nhiều nguồn hoặc khi mạch thử có điểm chuẩn nổi so với đất.
Bù áp trên dây dẫn. Ở ngõ 6 V với dòng 5 A, sụt áp trên dây nối và cọc đấu là đáng kể — điện áp tại tải luôn thấp hơn giá trị hiển thị. Với các phép đo cần chính xác, hãy dùng dây ngắn và tiết diện lớn, hoặc kiểm tra lại điện áp thực bằng đồng hồ đo ngay tại chân tải.
Lưu ý về vòng đời sản phẩm
Cần nói thẳng để bạn lên kế hoạch: Keysight đã chuyển E3631A sang trạng thái ngừng sản xuất. Máy đang vận hành vẫn hiệu chuẩn và sử dụng bình thường, và đây vẫn là lựa chọn hợp lý khi bạn cần bổ sung cho một dàn thiết bị đã chuẩn hoá quanh model này, hoặc khi cần thay thế nhanh một máy hỏng trong phòng thực hành.
Nhưng nếu đang trang bị mới cho một chương trình kéo dài nhiều năm, hãy cân nhắc các dòng nguồn ba ngõ ra thế hệ sau. Chúng tôi đã phân tích một số lựa chọn ở bài bộ nguồn DC ba ngõ ra Keysight E36313A theo ngành và bài ứng dụng bộ nguồn Keysight EDU36311A; đội kỹ thuật của Techmaster sẵn sàng đối chiếu trực tiếp cấu hình cũ và mới theo đúng bài đo của bạn.
Mua và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời cho thiết bị đã bán. Với bộ nguồn, việc nên làm ngay khi nhận máy là kiểm tra điện áp thực tại chân tải bằng đồng hồ độc lập để nắm mức sụt áp trên bộ dây bạn đang dùng, và ghi lại ngày hiệu chuẩn để lên lịch chu kỳ sau. Toàn bộ danh mục thiết bị đo lường và các dòng nguồn khác đều có sẵn để so sánh; bài so sánh bộ nguồn DC Keysight E36313A là điểm khởi đầu tốt nếu bạn đang tính nâng đời.
Câu hỏi thường gặp
Bộ nguồn Keysight E3631A có mấy ngõ ra và công suất bao nhiêu?
Keysight công bố tổng công suất 80 W với ba ngõ ra: 0 – 6 V/5 A, 0 – +25 V/1 A và 0 – −25 V/1 A. Cần lưu ý con số 80 W áp cho cả máy chứ không phải cho từng ngõ: ngõ 6 V ở mức tối đa đã chiếm 30 W, hai ngõ 25 V mỗi ngõ thêm 25 W, nên khi dùng đồng thời cả ba ngõ phải cộng công suất trước để không vượt ngưỡng.
Vì sao E3631A phù hợp với mạch khuếch đại thuật toán?
Mạch tương tự như bộ khuếch đại thuật toán, mạch lọc tích cực và tầng đệm tín hiệu cần nguồn đối xứng quanh điểm đất, đúng với bố cục +25 V và −25 V của máy. Chức năng Track cho phép hai nhánh dương và âm thay đổi cùng nhau và giữ đối xứng khi quét điện áp nguồn. Độ gợn dưới 350 µV rms cũng quan trọng vì với tầng tiền khuếch đại tín hiệu nhỏ, nhiễu từ nguồn đi thẳng vào đường tín hiệu.
Keysight E3631A còn được sản xuất không?
Keysight đã chuyển E3631A sang trạng thái ngừng sản xuất. Máy đang vận hành vẫn hiệu chuẩn và sử dụng bình thường, và đây vẫn là lựa chọn hợp lý khi cần bổ sung cho dàn thiết bị đã chuẩn hoá quanh model này hoặc thay thế nhanh một máy hỏng trong phòng thực hành. Nếu trang bị mới cho chương trình dài hạn, nên cân nhắc các dòng nguồn ba ngõ ra thế hệ sau.
