Keysight N5186A là máy phát tín hiệu vector thế hệ mới trong dòng MXG, phủ dải 9 kHz tới 8,5 GHz, băng thông điều chế tới 1 GHz và có thể chứa 1, 2 hoặc 4 kênh RF trong một khung máy. Với các nhà máy và phòng R&D đang làm module Wi-Fi 7, thiết bị 5G NR hay linh kiện RF tại Việt Nam, đây là nguồn tín hiệu chuẩn để thử bộ thu Wi-Fi 7, đo EVM linh kiện và tạo tín hiệu chặn trong cùng một bài thử. Bài viết tóm tắt các thông số đáng chú ý theo data sheet Keysight bản 10/2026 và cách chọn cấu hình phù hợp.
Keysight N5186A MXG là gì?
N5186A là máy phát tín hiệu vector MXG Keysight N5186A, đứng cạnh Keysight N5182B MXG trong họ X-Series nhưng được thiết kế theo hướng nhiều kênh và băng thông rộng. Máy có màn hình 1280 × 400, ổ SSD tháo rời 256 GB, giao tiếp LAN (LXI class C), USB và GPIB, điều khiển bằng SCPI.
Ba trần tần số được bán dưới dạng option: 503 (tới 3 GHz), 506 (tới 6 GHz) và 508 (tới 8,5 GHz). Bộ tạo băng gốc bên trong có ba mức băng thông RF: 250 MHz (B2X), 500 MHz (B5X) và 1 GHz (B9X hoặc R10; với B9X cần firmware A.16.00 trở lên). Bộ nhớ phát lại dạng sóng tiêu chuẩn 256 MSa, mở rộng tới 2048 MSa với option M20.
Vì sao máy phát tín hiệu vector quan trọng với sản xuất điện tử Việt Nam?
Theo số liệu được Báo Đầu tư tổng hợp (04/10/2026), 9 tháng năm 2026 xuất khẩu điện tử của Việt Nam đạt 175,4 tỷ USD; riêng điện thoại và linh kiện đạt 51,7 tỷ USD, tăng 18,8 % so với cùng kỳ. Phần lớn sản phẩm này có ít nhất một bộ thu phát vô tuyến: Wi-Fi, Bluetooth, LTE, 5G NR.
Mỗi bộ thu cần được kiểm tra độ nhạy, khả năng chịu tín hiệu chặn và chất lượng giải điều chế. Một máy phát tín hiệu vector tạo ra đúng dạng sóng theo chuẩn (khung Wi-Fi, sóng mang 5G NR) với mức công suất chính xác, để kỹ sư đọc tỉ lệ lỗi gói (PER) hoặc thông lượng từ thiết bị. Khi chuẩn mới mở rộng kênh lên 320 MHz và dùng 4096-QAM như Wi-Fi 7, yêu cầu về băng thông và EVM của chính máy phát tăng theo.
N5186A có những thông số nổi bật nào?
- Công suất ra: đặt được từ −135 dBm tới +20 dBm (bản chuẩn) hoặc +30 dBm (option 1EA). Công suất tối đa được bảo đảm là +18 dBm trong dải 10 MHz – 8,5 GHz ở bản chuẩn; với option 1EA đạt +25 dBm (10 MHz – 5 GHz), +23 dBm (5 – 8 GHz) và +22 dBm (8 – 8,5 GHz).
- EVM 5G NR FR1 (100 MHz, 256QAM, SCS 60 kHz, mức −10 tới +5 dBm): điển hình 0,25 % tại 2 GHz, 0,27 % tại 3,55 GHz và 0,29 % tại 4,5 GHz.
- EVM WLAN: 0,36 % cho 802.11ac 80 MHz 256QAM tại 5,775 GHz (giá trị đo). Data sheet cũng đưa biểu đồ đo 802.11be 320 MHz MCS13 tại 7 GHz, EVM khoảng −52 dB trên phần lớn dải công suất từ −30 tới +5 dBm (giá trị đo, chỉ dùng chuỗi ước lượng kênh).
- ACPR 5G NR 100 MHz: kênh kề −58 dBc (điển hình −60 dBc) tại 2 GHz và 3,55 GHz.
- Nhiễu pha: tại 1 GHz, lệch 10 kHz đạt −133 dBc/Hz với option EP3 và −141 dBc/Hz với option EP4 (giá trị spec; điển hình −139 và −146 dBc/Hz).
- Tốc độ chuyển tần: chế độ step/list ≤ 900 µs với option UNZ (điển hình ≤ 800 µs), khoảng 5 ms ở bản chuẩn.
Thử bộ thu Wi-Fi 7 với N5186A diễn ra như thế nào?

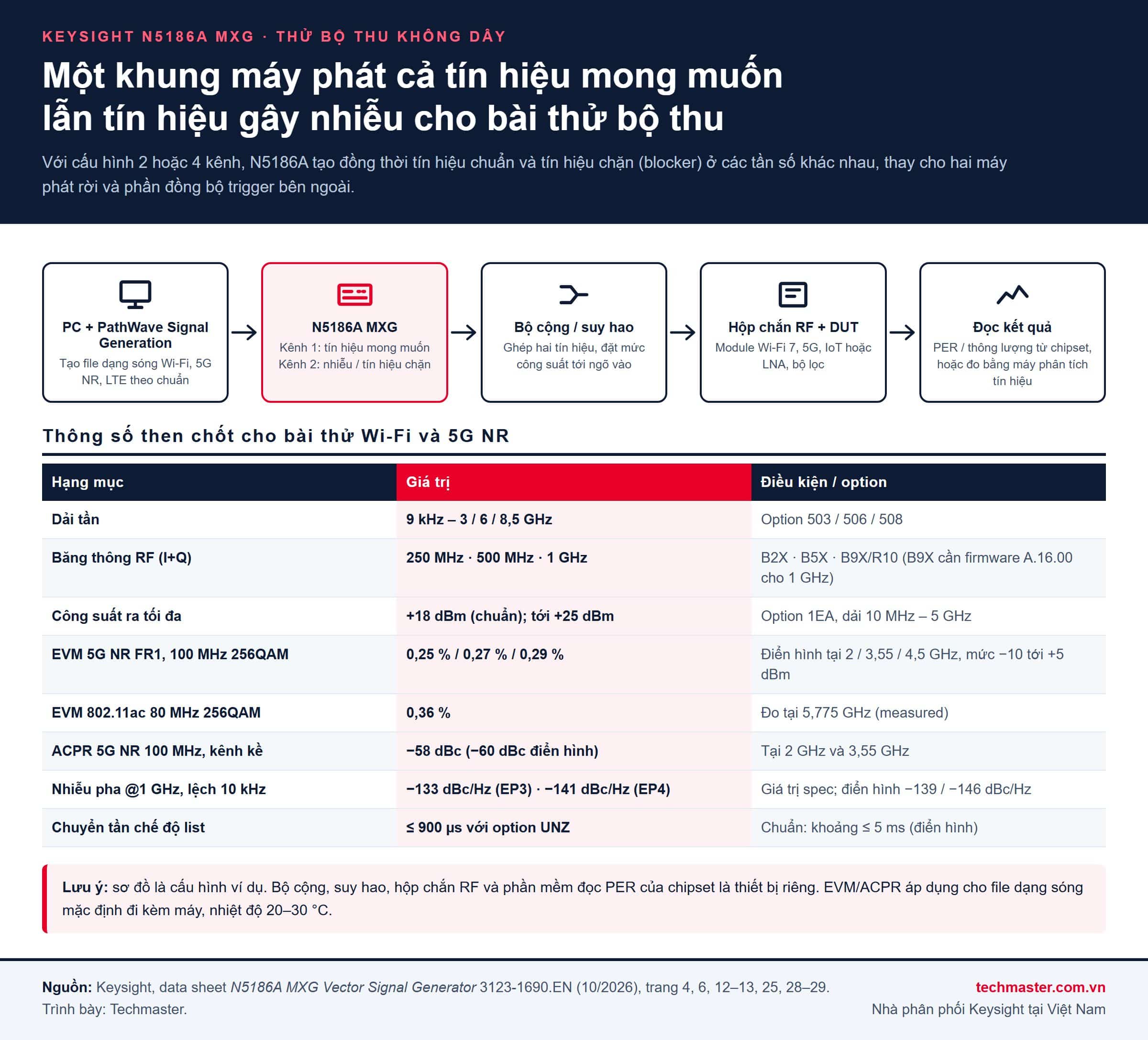

Bài thử bộ thu thường cần hai tín hiệu: tín hiệu mong muốn ở kênh đang thử và một tín hiệu gây nhiễu ở kênh kề hoặc ngoài băng. Trước đây kỹ sư phải dùng hai máy phát và tự đồng bộ trigger. Với cấu hình 2 hoặc 4 kênh của N5186A, hai tín hiệu này phát ra từ cùng một khung máy. Option PCH đồng bộ pha các kênh trong một máy (cần cấu hình từ 2 kênh), còn option SNC đồng bộ nhiều máy N5186A với nhau; khi đó độ lặp lại trigger giữa các kênh nhỏ hơn ±5 ps, dùng được cho bài thử MIMO và beamforming.
Dạng sóng được tạo trên PC bằng phần mềm PathWave Signal Generation rồi nạp xuống máy. Option 403 bổ sung bộ cộng nhiễu trắng AWGN thời gian thực và tín hiệu CW gây nhiễu, giúp đo độ nhạy dưới nhiễu mà không cần nguồn nhiễu rời. Quy trình đo độ nhạy tham chiếu cho 5G được trình bày chi tiết trong bài đo độ nhạy thu REFSENS theo 3GPP TS 38.101-1; yêu cầu EVM của 4096-QAM và kênh 320 MHz có trong bài đo Wi-Fi 7 (802.11be).
Một lưu ý quan trọng về băng tần: băng 6 GHz của Wi-Fi 6E và Wi-Fi 7 kéo dài tới khoảng 7,1 GHz, vượt trần 6 GHz của option 506. Muốn thử đủ các kênh 6 GHz cần chọn option 508. Bối cảnh quy định của băng này được phân tích trong bài đo kiểm băng 6 GHz cho Wi-Fi 6E/7.
Ngoài bộ thu, N5186A còn dùng cho bài đo nào?

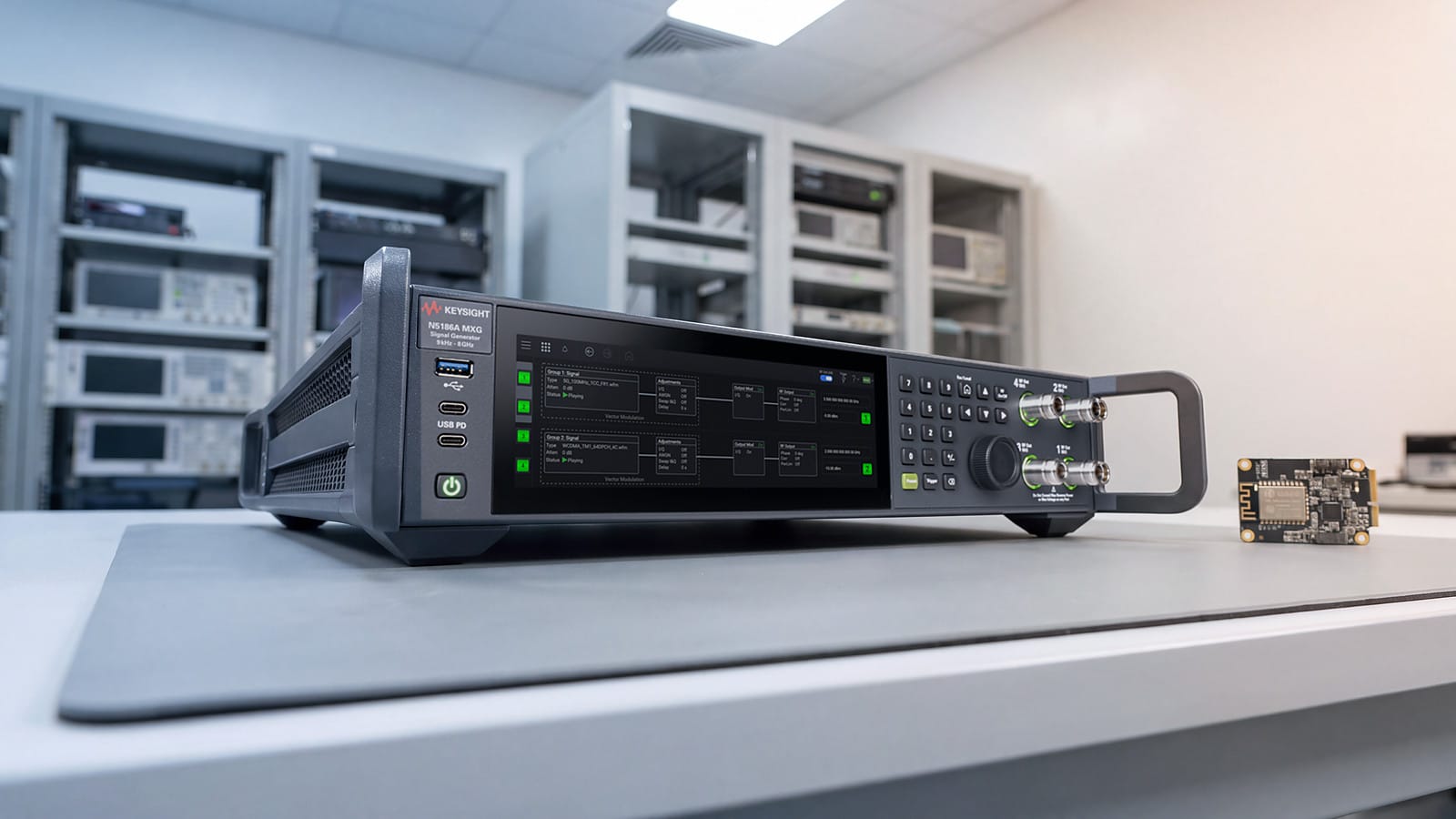

Trong phòng R&D linh kiện, N5186A là nguồn kích cho bộ khuếch đại công suất, bộ lọc, bộ trộn tần. Tín hiệu điều chế băng rộng với EVM thấp giúp phân biệt méo do linh kiện với méo do chính nguồn tín hiệu. Phép đo EVM và ACPR ở ngõ ra thường dùng máy phân tích tín hiệu MXA Keysight N9021B hoặc UXA N9040B khi cần băng thông phân tích lớn hơn. Nếu bài đo PA được thực hiện trên máy phân tích mạng, xem cách làm trong bài đo EVM bộ khuếch đại công suất trên ENA-X E5081A.
Option PMR bổ sung điều chế xung và bộ tạo xung nội, dùng cho tín hiệu dạng burst và mô phỏng radar đơn giản. Với các bài đo nhạy cảm nhiễu pha như kiểm tra độ chọn lọc hoặc làm xung clock cho ADC tốc độ cao, các option EP3, EP4 đáng cân nhắc. Tiêu chí chọn máy theo nhiễu pha được bàn thêm trong bài chọn máy phát tín hiệu RF theo phase noise, sóng hài và tốc độ chuyển tần.

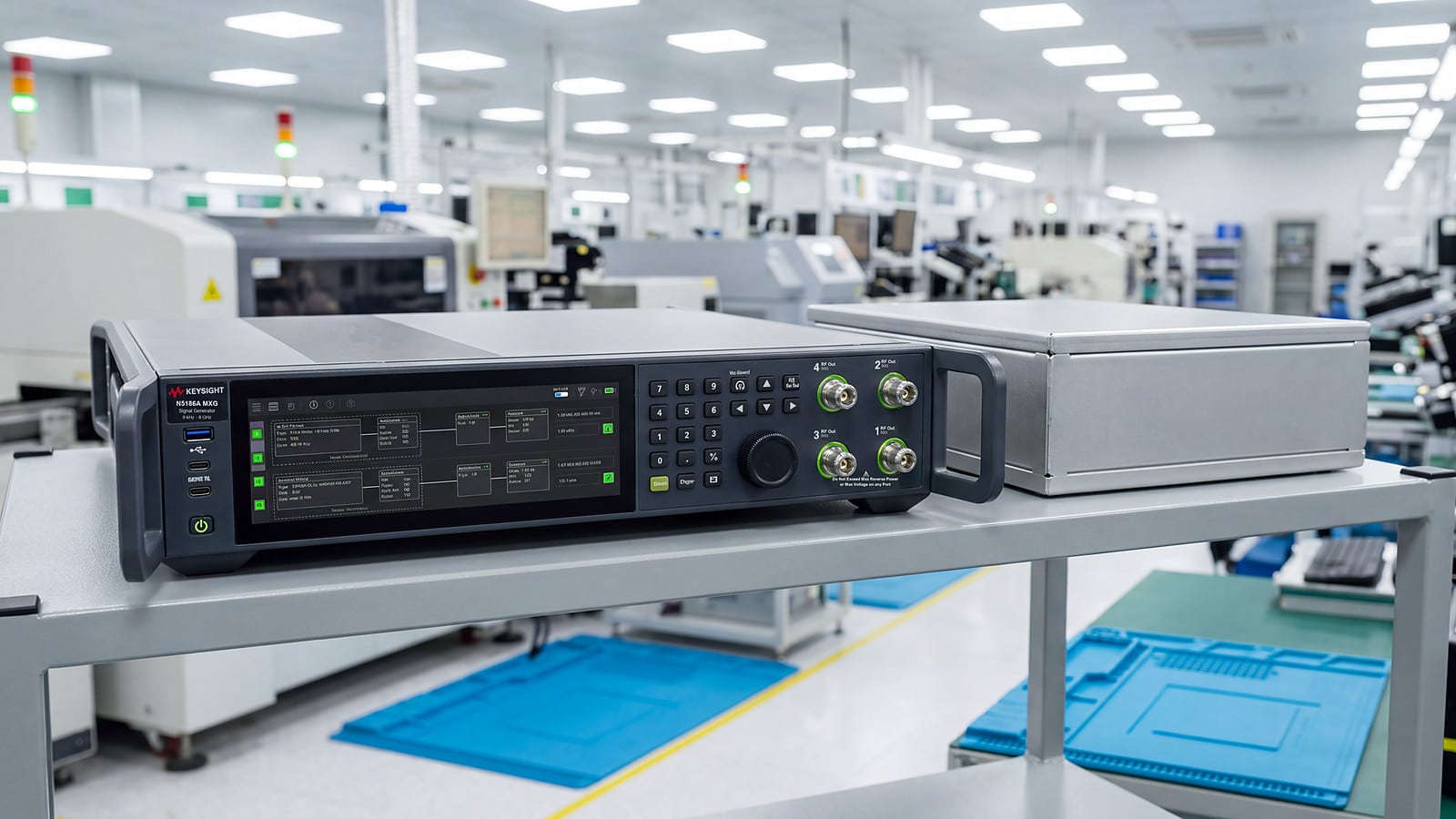

Trên dây chuyền sản xuất, tốc độ chuyển tần quyết định số kênh quét được trong mỗi chu kỳ thử. Option UNZ rút thời gian chuyển ở chế độ list xuống dưới 900 µs. Kết hợp với hộp chắn RF và phần mềm đọc PER của chipset, một trạm có thể kiểm tra nhiều kênh Wi-Fi trên mỗi bo mạch mà không thay đổi cáp.

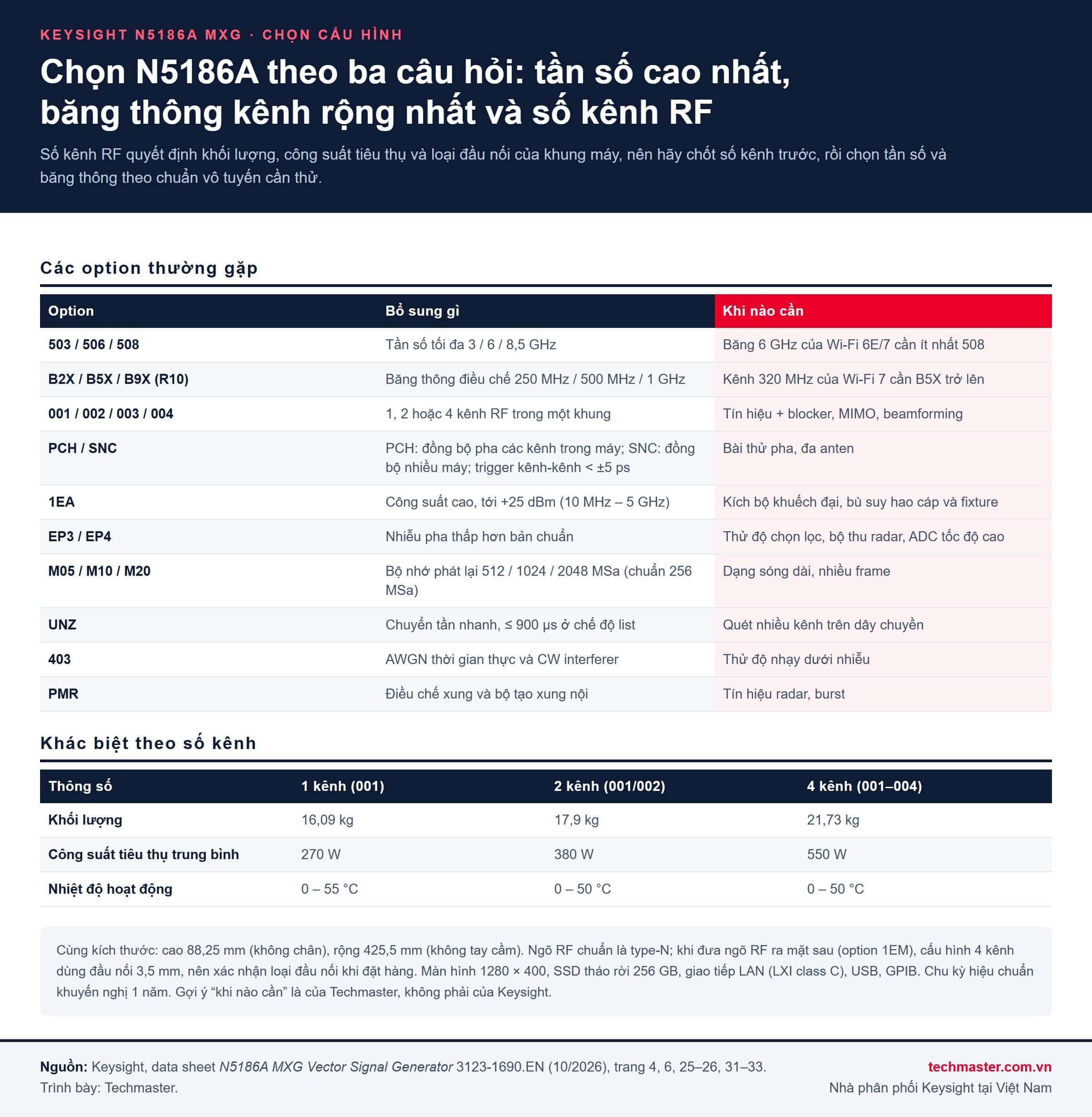

Chọn cấu hình Keysight N5186A như thế nào?
Cách nhanh nhất là trả lời ba câu hỏi theo thứ tự:
- Cần bao nhiêu kênh RF? Một kênh đủ cho đo linh kiện; hai kênh cho bài tín hiệu + blocker; bốn kênh cho MIMO và beamforming. Số kênh ảnh hưởng tới khối lượng (16,09 / 17,9 / 21,73 kg), công suất tiêu thụ trung bình (270 / 380 / 550 W) và nhiệt độ hoạt động (0–55 °C cho 1 kênh, 0–50 °C cho 2 và 4 kênh).
- Tần số cao nhất cần phát? 3 GHz cho LTE, 5G NR dưới 3 GHz và Wi-Fi 2,4 GHz; 6 GHz khi có Wi-Fi 5 GHz; 8,5 GHz khi có băng 6 GHz của Wi-Fi 6E/7.
- Kênh rộng nhất cần tạo? 5G NR 100 MHz nằm gọn trong B2X (250 MHz); kênh 320 MHz của Wi-Fi 7 cần B5X (500 MHz) trở lên; tín hiệu ghép nhiều sóng mang hoặc băng thông lớn hơn cần B9X/R10 (1 GHz).
Sau đó mới cân nhắc các option bổ sung: 1EA khi cần công suất cao để bù suy hao fixture, EP3/EP4 cho nhiễu pha, UNZ cho dây chuyền, 403 cho AWGN, M05–M20 cho dạng sóng dài. So sánh N5186A với các dòng CXG và VXG theo cùng ba tiêu chí có trong bài chọn máy phát tín hiệu vector theo băng thông, trần tần số và số kênh.
Khi bài đo vượt 8,5 GHz, chẳng hạn dải FR3 7–24 GHz đang được nghiên cứu cho 6G, cần dòng máy cao hơn như Keysight M9484C VXG; xem thêm bài đo kiểm dải FR3 cho 6G. Ngược lại, nếu chỉ cần sóng mang CW hoặc điều chế analog, các máy phát analog chi phí thấp hơn trong bài so sánh AP5001A với EXG và MXG có thể đủ dùng.
Thông số Keysight N5186A tóm tắt
| Hạng mục | Giá trị (data sheet 3123-1690.EN) |
|---|---|
| Dải tần | 9 kHz – 3 / 6 / 8,5 GHz (option 503 / 506 / 508) |
| Số kênh RF | 1, 2 hoặc 4 (option 001–004) |
| Băng thông RF (I+Q) | 250 MHz (B2X), 500 MHz (B5X), 1 GHz (B9X/R10) |
| Công suất đặt được | −135 tới +20 dBm; tới +30 dBm với option 1EA |
| Công suất tối đa bảo đảm | +18 dBm (10 MHz – 8,5 GHz); +25 dBm với 1EA (10 MHz – 5 GHz) |
| EVM 5G NR 100 MHz 256QAM | 0,25 % tại 2 GHz (điển hình) |
| Nhiễu pha 1 GHz, lệch 10 kHz | −133 dBc/Hz (EP3), −141 dBc/Hz (EP4) |
| Bộ nhớ dạng sóng | 256 MSa chuẩn, tới 2048 MSa; SSD 256 GB |
| Khối lượng | 16,09 kg (1 kênh) – 21,73 kg (4 kênh) |
| Chu kỳ hiệu chuẩn khuyến nghị | 1 năm |
Toàn bộ thông số chi tiết và điều kiện đo nằm trong data sheet N5186A MXG của Keysight; tài liệu hướng dẫn và firmware có tại trang hỗ trợ N5186A. Các dòng máy phát tín hiệu khác có trong danh mục sản phẩm Keysight tại Techmaster.
Câu hỏi thường gặp
Keysight N5186A phát được tới tần số bao nhiêu?
N5186A có ba trần tần số theo option: 503 tới 3 GHz, 506 tới 6 GHz và 508 tới 8,5 GHz, tần số thấp nhất là 9 kHz. Muốn thử đủ băng 6 GHz của Wi-Fi 6E và Wi-Fi 7 cần option 508.
N5186A có tạo được tín hiệu Wi-Fi 7 kênh 320 MHz không?
Có, khi máy có băng thông điều chế từ 500 MHz (option B5X) trở lên và trần tần số đủ cao cho kênh cần thử. Data sheet Keysight công bố biểu đồ đo 802.11be 320 MHz MCS13 tại 7 GHz với EVM khoảng −52 dB trên phần lớn dải công suất.
N5186A có mấy kênh RF và khi nào cần nhiều kênh?
Máy có cấu hình 1, 2 hoặc 4 kênh RF trong một khung. Hai kênh dùng cho bài thử tín hiệu mong muốn cộng tín hiệu chặn, bốn kênh dùng cho MIMO và beamforming; option PCH đồng bộ pha giữa các kênh trong máy, option SNC đồng bộ nhiều máy, với độ lặp lại trigger dưới ±5 ps.
