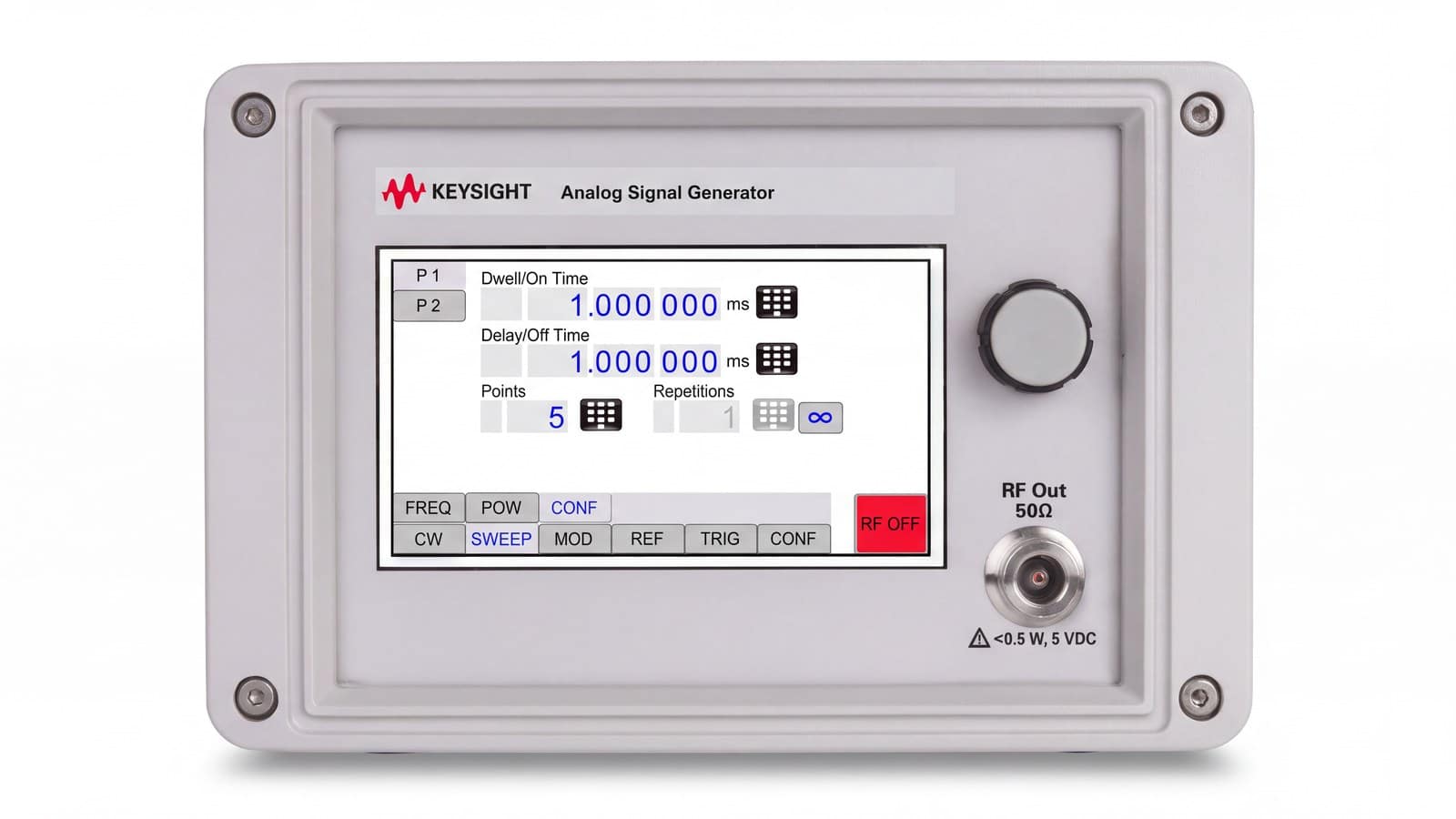

Keysight AP5001A là máy phát tín hiệu analog nhỏ gọn của Keysight, phủ dải tới 6,1 GHz trong thân máy nặng không quá 4,3 kg. Cạnh nó là AP5002A cho dải vi sóng, và phía trên là các dòng EXG, MXG. Bài này đặt các model cạnh nhau theo năm trục: dải tần, công suất ra, nhiễu pha, tốc độ chuyển tần và kiểu máy, để trả lời câu hỏi nên dừng ở AP5001A hay phải lên cấp.
AP5001A thông số: đọc đúng từ data sheet
Theo data sheet Keysight (mã 3124-1566, bản tháng 7/2026), AP5001A có ba cấu hình dải tần: 9 kHz – 2 GHz (tùy chọn 502), 9 kHz – 4 GHz (504) và 9 kHz – 6,1 GHz (506). Máy có thể nâng dải tần sau khi mua bằng khóa bản quyền: từ 2 lên 4 GHz, từ 2 lên 6,1 GHz, hoặc từ 4 lên 6,1 GHz.
Công suất ra là chỗ dễ đọc nhầm nhất. Ở cấu hình tiêu chuẩn, mức thấp nhất được bảo đảm là −30 dBm. Mức tối đa thay đổi theo tần số: +10 dBm đến 50 MHz, +17 dBm từ trên 50 MHz tới 2,5 GHz, và +15 dBm từ trên 2,5 GHz tới 6,1 GHz. Muốn xuống tới −130 dBm để đo độ nhạy máy thu, bạn cần thêm tùy chọn 1E1 (bộ suy hao bước). Tùy chọn này mở khóa được sau khi mua.
Các thông số khác theo data sheet:
- Độ phân giải tần số 0,001 Hz, độ phân giải pha 0,1 độ, độ phân giải công suất 0,01 dB.
- Nhiễu pha danh định −130 dBc/Hz tại 1 GHz, offset 20 kHz.
- Hài bậc 2 và 3: −40 dBc danh định, −30 dBc theo spec, đo ở +10 dBm.
- Điều chế AM, FM, PM, xung, chuỗi xung (dài 2 – 4096 bit) và chirp tuyến tính. FM và PM không chạy cùng lúc được.
- Quét danh sách từ 2 đến 10.000 điểm; điều khiển qua LAN, USB, GPIB (tùy chọn GPB) bằng lệnh SCPI.
Một điểm cần lưu ý: trang sản phẩm Keysight ghi tốc độ chuyển tần là 20 µs, còn data sheet ghi thời gian ổn định tần số/biên độ 200 µs (danh định). Khi tính nhịp đo cho dây chuyền, hãy lấy số của data sheet, rồi kiểm tra lại bằng thực nghiệm trên chính bài đo của bạn.
Keysight AP5001A và AP5002A: cùng thân máy, khác dải tần
Keysight xếp cả hai model vào cấp XG1. Hai máy dùng chung thân máy và phụ kiện, cùng mức nhiễu pha −130 dBc/Hz tại 1 GHz. Điểm khác nhau nằm ở dải tần và những gì đi kèm dải tần đó.
| Tiêu chí | AP5001A | AP5002A |
|---|---|---|
| Dải tần | 9 kHz – 2 / 4 / 6,1 GHz | 9 kHz – 12 / 20 / 26 GHz |
| Công suất tối đa (tiêu chuẩn) | +17 dBm (50 MHz – 2,5 GHz) | +15 dBm (100 kHz – 25 GHz) |
| Công suất tối đa (tùy chọn) | — | +23 dBm (50 MHz – 7,5 GHz, tùy chọn 1EA) |
| Mức thấp nhất với 1E1 | −130 dBm | −120 dBm |
| Thời gian ổn định | 200 µs | 200 µs; 30 µs với tùy chọn UNZ/UNQ |
| Nhiễu pha, offset 20 kHz | −130 dBc/Hz @ 1 GHz | −130 @ 1 GHz; −118 @ 4 GHz; −104 @ 20 GHz |
| Khối lượng | ≤ 4,3 kg (cả hai model) | |
Khi nào nên lên AP5002A? Có ba trường hợp. Thứ nhất, thiết bị cần đo làm việc trên 6,1 GHz, ví dụ băng X, băng Ku hoặc các bộ trộn tần vi sóng. Thứ hai, bạn cần công suất kích trên +17 dBm: tùy chọn 1EA đưa AP5002A lên +23 dBm trong dải 50 MHz – 7,5 GHz. Thứ ba, dây chuyền cần chuyển điểm tần thật nhanh: tùy chọn UNZ/UNQ rút thời gian ổn định xuống 30 µs và mở thêm chế độ điều chế N-pulse. Nếu cả ba điều trên đều không cần, máy phát tín hiệu analog AP5001A là lựa chọn gọn hơn.
Khi nào cần lên máy phát tín hiệu Keysight dòng EXG hoặc MXG

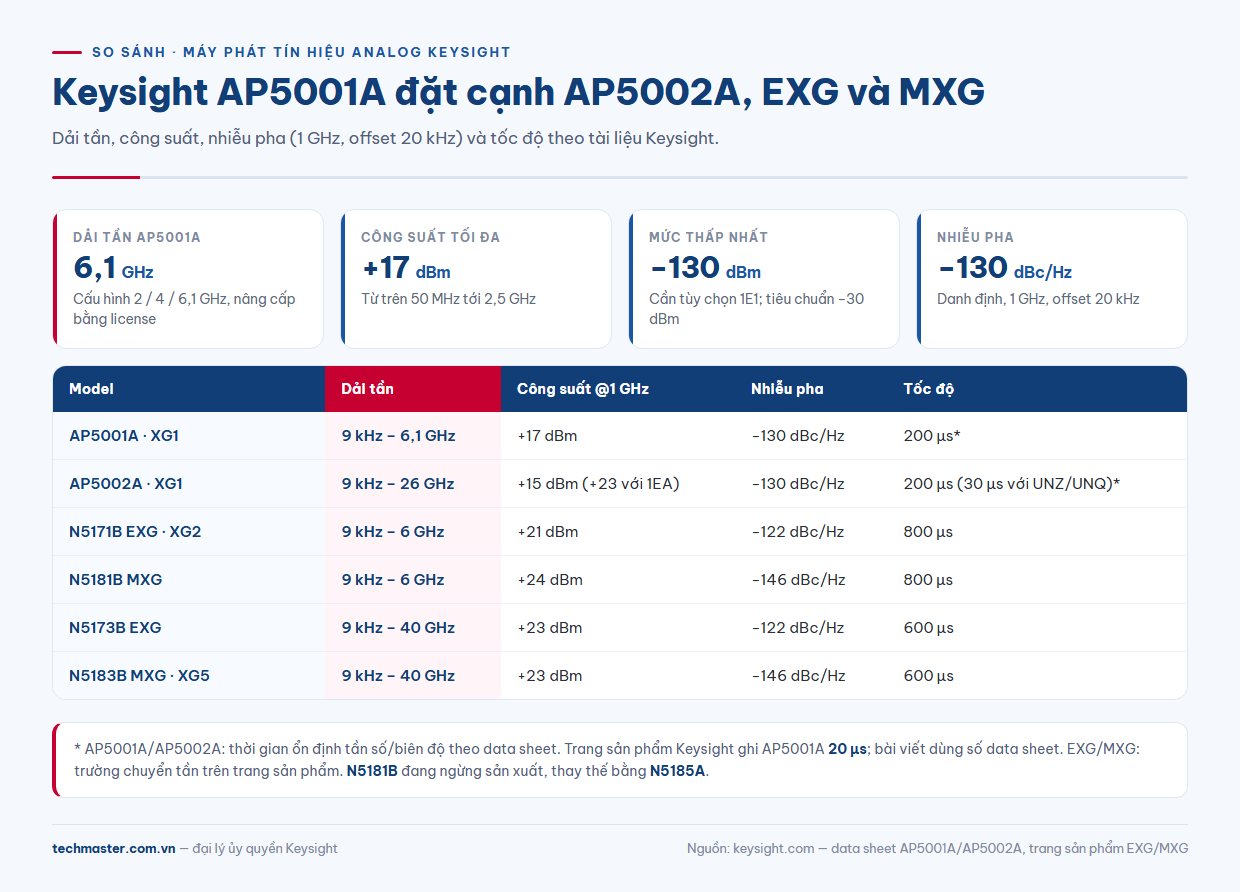

Dòng X-Series là bước tiếp theo trong danh mục máy phát tín hiệu Keysight. Các số dưới đây lấy từ trường so sánh trên trang sản phẩm Keysight (tại 1 GHz):
- N5171B EXG, cấp XG2: dải 9 kHz – 6 GHz, +21 dBm, nhiễu pha −122 dBc/Hz, hài −35 dBc, chuyển tần 800 µs, thân máy 2U.
- N5181B MXG: dải 9 kHz – 6 GHz, +24 dBm, nhiễu pha −146 dBc/Hz, hài −35 dBc, chuyển tần 800 µs. Keysight đã thông báo ngừng sản xuất model này; model thay thế là N5185A.
- N5173B EXG: các cấu hình 13 / 20 / 31,8 / 40 GHz, +23 dBm, −122 dBc/Hz, hài −33 dBc, chuyển tần 600 µs.
- N5183B MXG, cấp XG5: dải 9 kHz – 40 GHz, +23 dBm, −146 dBc/Hz, hài −33 dBc, chuyển tần 600 µs, thân máy 2U.
Nhìn các con số, lý do lên cấp khá rõ. Nếu cần nhiễu pha thấp hơn, dòng MXG thấp hơn AP5001A khoảng 16 dB tại 1 GHz, offset 20 kHz. Chênh lệch này quan trọng khi máy phát làm bộ dao động nội cho mạch nhiễu pha thấp. Nếu cần công suất cao hơn mà vẫn ở dải 6 GHz, N5181B cho +24 dBm; với model thay thế N5185A, hãy đối chiếu data sheet riêng. Nếu cần dải trên 26 GHz, N5173B và N5183B phủ tới 40 GHz.

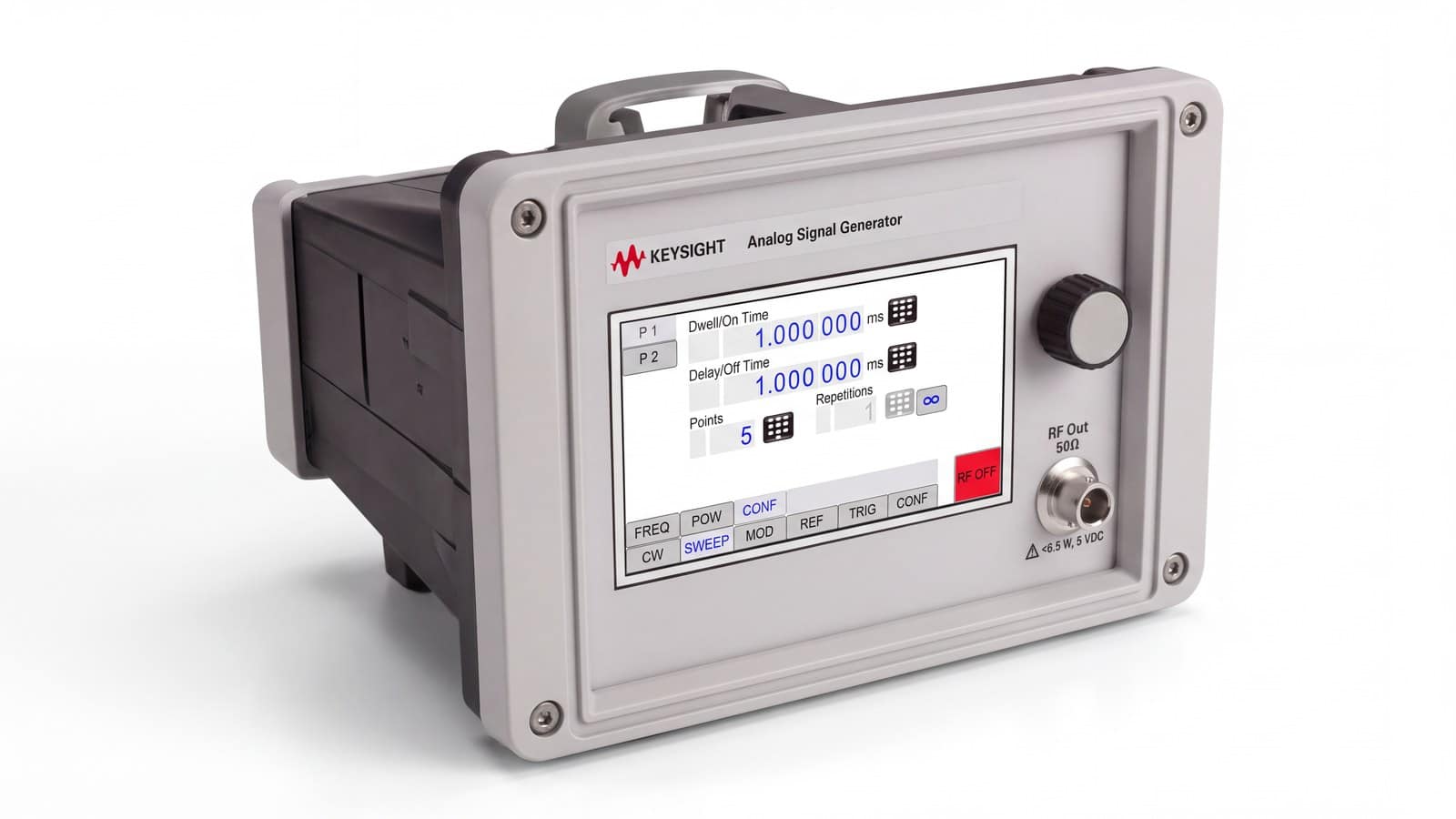

Ngược lại, AP5001A có lợi thế riêng. Nhiễu pha của nó tốt hơn N5171B khoảng 8 dB tại cùng điểm đo. Máy chạy bằng nguồn DC 6,3 V (tối đa 20 W) và dùng được với pin sạc dự phòng qua cáp Y9614A. Kích thước 174 × 273 × 117 mm hợp với công việc hiện trường. Cách đọc nhiễu pha, sóng hài và tốc độ chuyển tần một cách công bằng giữa các hãng được trình bày trong bài chọn máy phát tín hiệu RF theo phase noise, sóng hài và tốc độ chuyển tần.

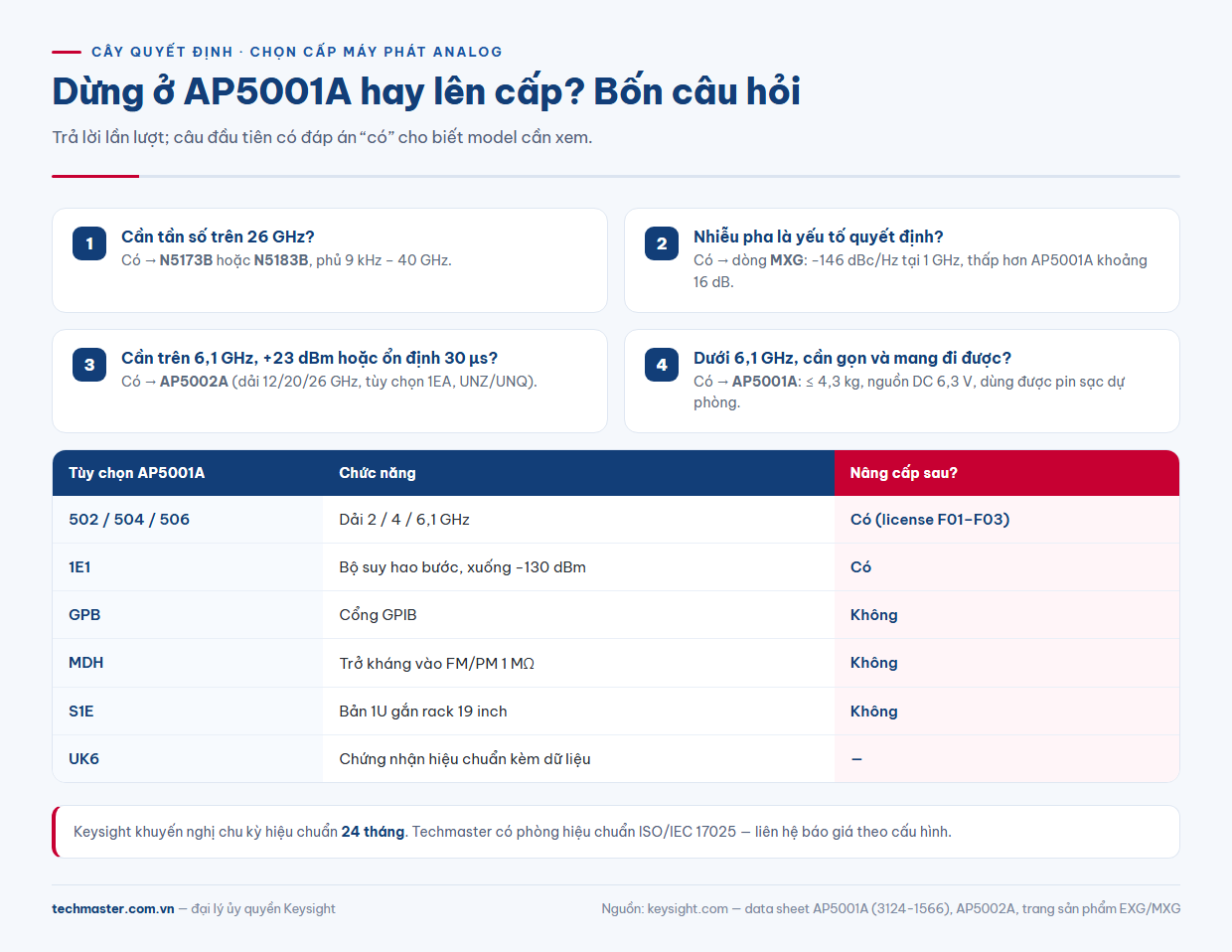

Bảng quyết định theo bài toán
| Bài toán | Model gợi ý | Lý do |
|---|---|---|
| Đo độ nhạy máy thu dưới 6 GHz | AP5001A + 1E1 | Xuống tới −130 dBm |
| Nguồn kích khuếch đại tín hiệu nhỏ dưới 2,5 GHz | AP5001A | +17 dBm |
| Bài đo trên 6,1 GHz, tới 26 GHz | AP5002A | Cùng thân máy, dải 12/20/26 GHz |
| Quét tần nhanh trên dây chuyền | AP5002A + UNZ/UNQ | Ổn định trong 30 µs |
| Bộ dao động nội yêu cầu nhiễu pha rất thấp | N5183B; N5181B (đang ngừng sản xuất) | −146 dBc/Hz tại 1 GHz |
| Tần số tới 40 GHz | N5173B, N5183B | 9 kHz – 40 GHz |
| Đo hiện trường, không có điện lưới | AP5001A / AP5002A | Nguồn DC 6,3 V, dùng được pin sạc dự phòng |
AP5001A giá và cấu hình nên hỏi khi đặt hàng
AP5001A giá thay đổi theo cấu hình, nên Techmaster báo giá theo từng yêu cầu thay vì niêm yết. Để có báo giá chính xác, hãy chuẩn bị sẵn:
- Dải tần: 502, 504 hay 506. Nếu chọn 2 GHz, bạn vẫn nâng cấp lên được sau này.
- Mức công suất thấp nhất: nếu đo độ nhạy máy thu, hãy thêm 1E1.
- Giao diện: GPB nếu hệ thống cũ dùng GPIB; MDH nếu cần trở kháng vào FM/PM 1 MΩ. Hai tùy chọn này phải chọn lúc mua, không mở khóa sau được.
- Kiểu máy: thân máy 3U để bàn hay S1E 1U gắn rack; có cần túi xách Y9612A hoặc cáp pin Y9614A không.
- Giấy chứng nhận hiệu chuẩn: UK6 kèm dữ liệu đo. Keysight khuyến nghị chu kỳ hiệu chuẩn 24 tháng.
Techmaster Electronics là đại lý ủy quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ cả chọn cấu hình lẫn hiệu chuẩn định kỳ. Xem thêm danh mục thiết bị đo Keysight, hoặc gửi yêu cầu trên trang báo giá Keysight AP5001A để được tư vấn và nhận báo giá.
Kết luận
Keysight AP5001A hợp với bài đo dưới 6,1 GHz cần một nguồn gọn và mang đi được. Lên AP5002A khi cần dải tới 26 GHz, +23 dBm hoặc ổn định 30 µs; lên MXG khi nhiễu pha là yếu tố quyết định; chọn N5173B hoặc N5183B khi cần tới 40 GHz.
