Một mạch cao tần hoạt động sai hiếm khi báo lỗi rõ ràng. Anten vẫn phát, bộ lọc vẫn cho tín hiệu đi qua, nhưng cự ly liên lạc tụt, dòng tiêu thụ tăng, tầng khuếch đại nóng bất thường. Nguyên nhân thường nằm ở chỗ không nhìn thấy bằng máy đo thông thường: sóng phản xạ ngược về nguồn vì trở kháng không khớp. Muốn thấy nó, cần một máy phân tích mạng vector.
Bài viết này giải thích VNA đo cái gì, đọc S-parameter ra sao, sáu thông số thật sự quyết định chất lượng phép đo, và cách đối chiếu chúng khi chọn máy — lấy hai model PicoVNA đang phân phối tại Việt Nam làm ví dụ số liệu cụ thể.

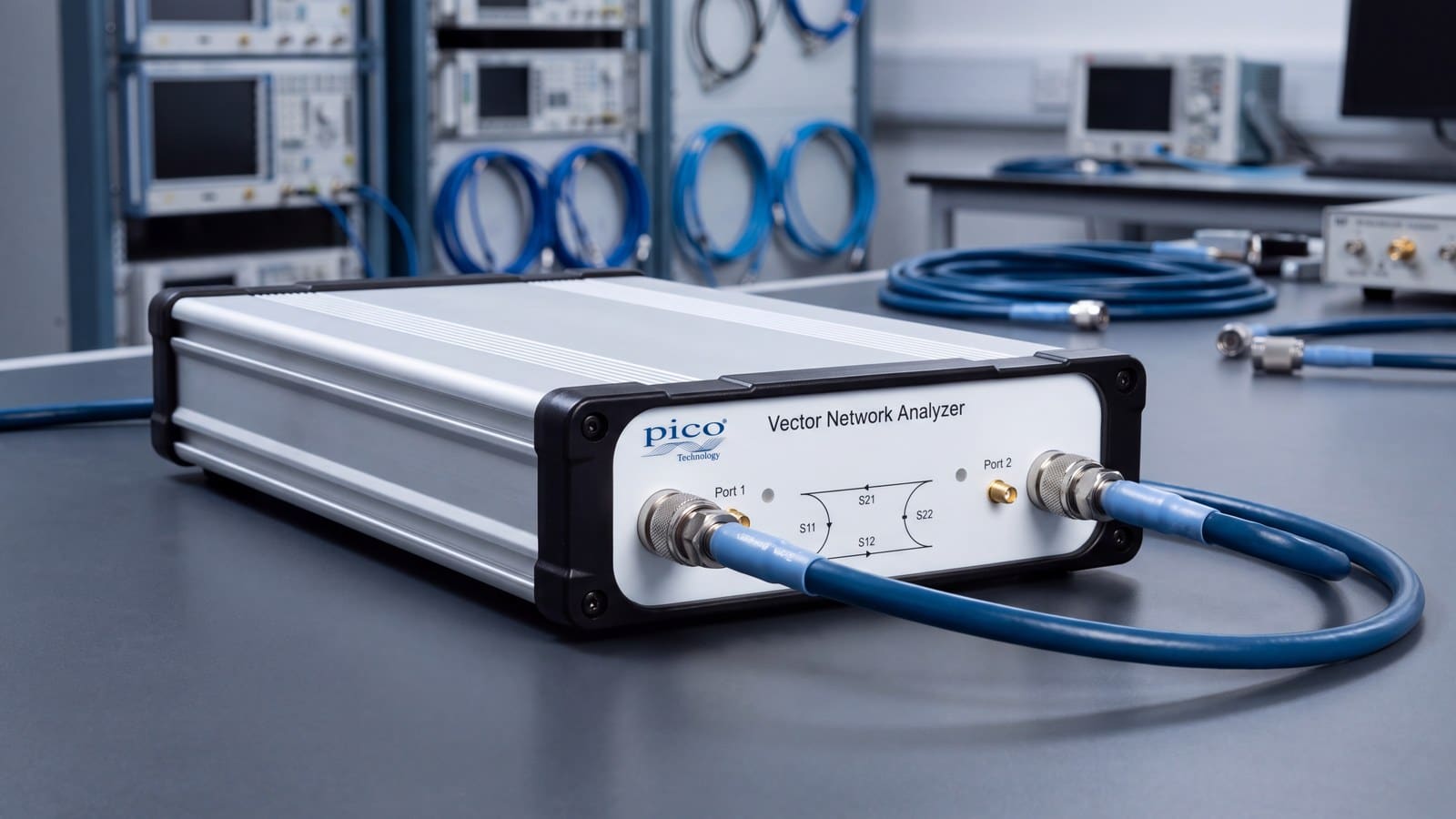

Máy phân tích mạng vector là gì và khác gì máy phân tích phổ?
VNA phát một tín hiệu hình sin đã biết chính xác tần số và công suất vào thiết bị cần đo (DUT — Device Under Test), rồi dùng nhiều máy thu để bắt đồng thời phần sóng bị phản xạ ngược lại và phần sóng đi xuyên qua. Vì máy biết pha của tín hiệu phát, nó so được pha của tín hiệu thu về — đó là chữ “vector” trong tên gọi.
Sự khác biệt này quan trọng hơn vẻ ngoài của nó:
| Câu hỏi kỹ thuật | Máy phân tích phổ | Máy phân tích mạng vector |
|---|---|---|
| Tín hiệu này mạnh bao nhiêu? | Trả lời được | Trả lời được |
| Bao nhiêu phần trăm công suất bị dội ngược? | Không | Có — qua S11 |
| Trở kháng vào của mạch là bao nhiêu ohm? | Không | Có — qua đồ thị Smith |
| Tín hiệu bị trễ bao lâu qua mạch? | Không | Có — qua group delay |
| Mạch có gây méo pha trong dải thông không? | Không | Có |
| Nguồn tín hiệu | Bên ngoài | Tích hợp sẵn trong máy |
Nói gọn: máy phân tích phổ trả lời “có gì ở tần số nào”, còn máy phân tích mạng vector trả lời “mạch của tôi cư xử thế nào với tín hiệu đi vào nó”. Hai câu hỏi khác nhau, hai lớp thiết bị khác nhau, không thay thế cho nhau được.

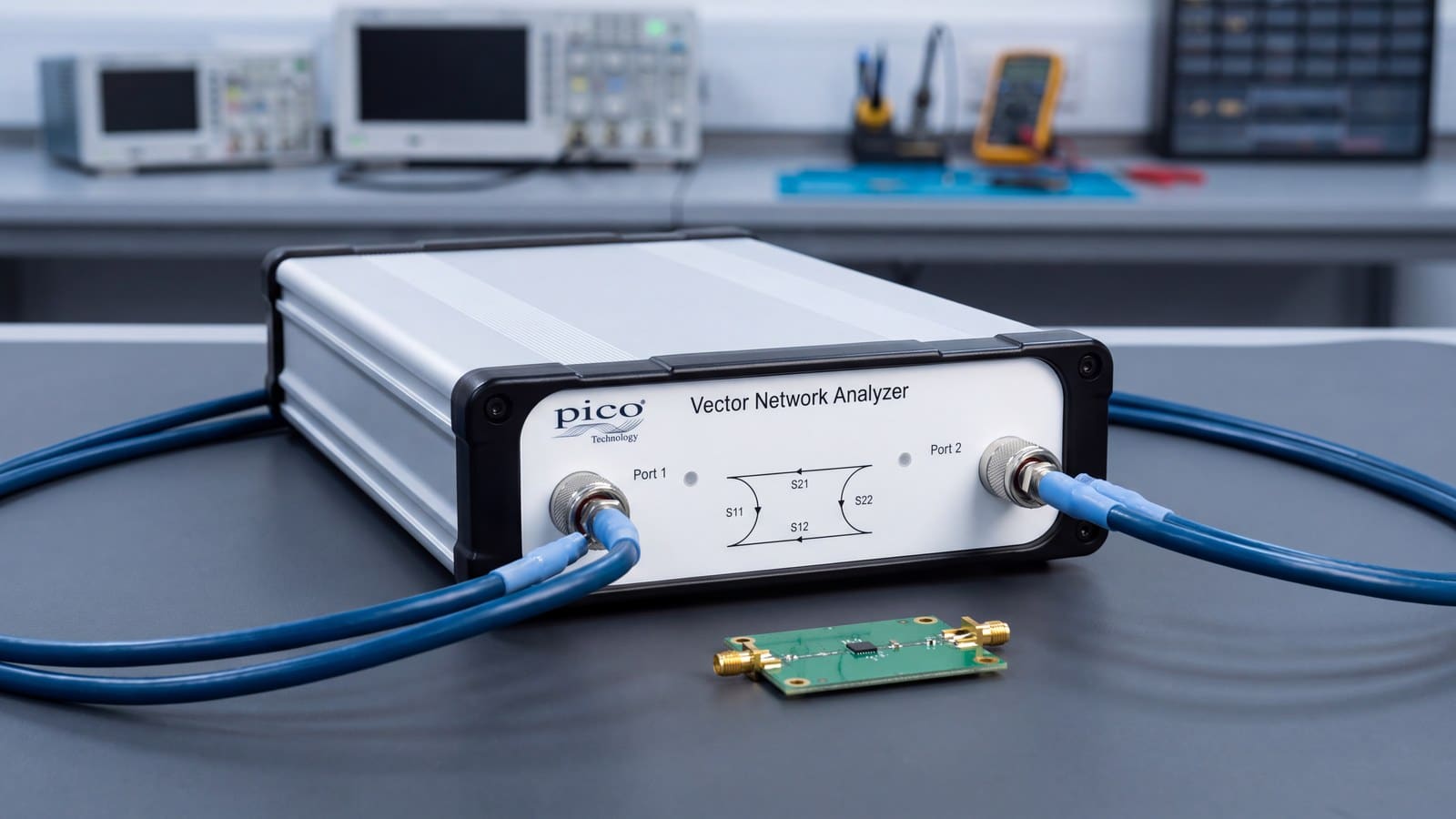

Đọc S-parameter: bốn con số và ý nghĩa thực tế
Với một mạch hai cổng, VNA cho bốn tham số tán xạ. Quy ước đọc chỉ số: Sxy nghĩa là tín hiệu vào cổng y, đo ở cổng x.
| Tham số | Đo cái gì | Dùng để phán đoán |
|---|---|---|
| S11 | Phản xạ tại cổng 1 (return loss vào) | Anten có khớp trở kháng không; bộ lọc có match ở dải thông không |
| S21 | Truyền từ cổng 1 sang cổng 2 | Độ lợi của khuếch đại, suy hao của cáp, đáp ứng của bộ lọc |
| S12 | Truyền ngược từ cổng 2 về cổng 1 | Độ cách ly; khuếch đại có bị hồi tiếp ngược không |
| S22 | Phản xạ tại cổng 2 (return loss ra) | Cổng ra có match với tải kế tiếp không |
Trong thực tế xưởng, ba đại lượng dưới đây là ba cách nói khác nhau về cùng một hiện tượng phản xạ, và biết cách quy đổi giúp đọc datasheet của nhà sản xuất khác nhanh hơn:
- Hệ số phản xạ Γ — tỉ số biên độ sóng phản xạ trên sóng tới, giá trị từ 0 (khớp hoàn hảo) đến 1 (phản xạ toàn phần).
- Return loss — cùng đại lượng đó diễn đạt theo dB. Return loss 20 dB nghĩa là công suất dội ngược chỉ bằng 1% công suất tới.
- VSWR — tỉ số sóng đứng, con số quen thuộc với dân anten. VSWR 1,5 tương ứng return loss khoảng 14 dB.
Một VNA hiển thị được cả ba dạng từ cùng một lần quét, kèm đồ thị Smith và biểu đồ polar. Hai model PicoVNA đều cho chín định dạng hiển thị: biên độ log và tuyến tính, pha, group delay, VSWR, phần thực, phần ảo, đồ thị Smith, polar và miền thời gian.
Sáu thông số thật sự quyết định chất lượng một VNA
Trang quảng cáo nào cũng đưa dải tần lên đầu. Nhưng dải tần chỉ là điều kiện cần. Sáu thông số dưới đây mới quyết định con số bạn đọc trên màn hình có tin được hay không.

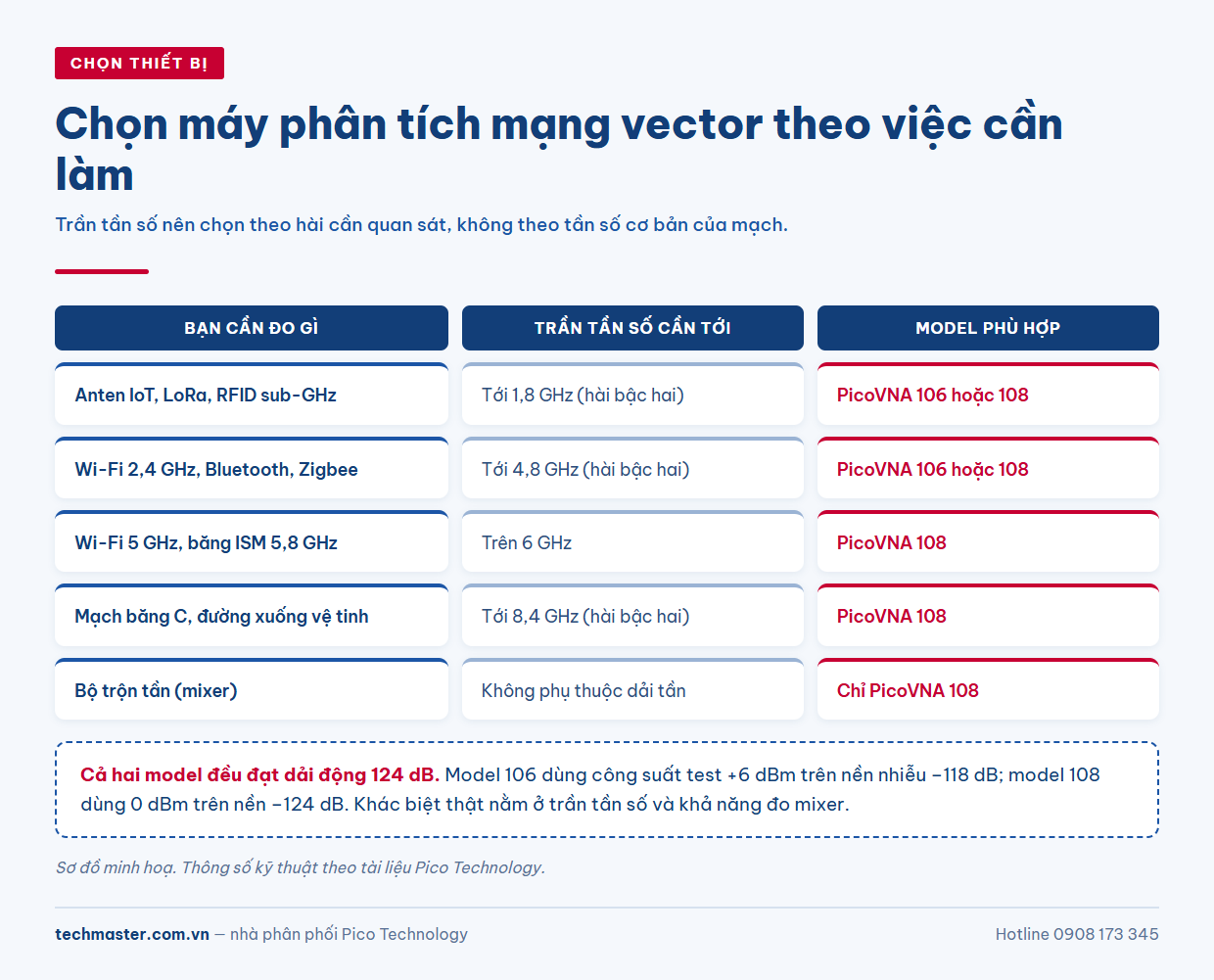

1. Dải tần — chọn theo hài, không theo tần số cơ bản
Sai lầm phổ biến nhất: mạch chạy 2,4 GHz thì mua máy 3 GHz. Trên thực tế, muốn đánh giá bộ lọc hay khuếch đại, bạn cần nhìn được ít nhất hài bậc hai, tốt hơn nữa là hài bậc ba. Với mạch Wi-Fi 2,4 GHz, trần 6 GHz là mức tối thiểu hợp lý; với mạch 5,8 GHz hoặc băng 6 GHz, trần phải cao hơn.
2. Dải động — biên độ nhỏ nhất còn phân biệt được với nhiễu
Dải động là khoảng cách giữa công suất test phát ra và nền nhiễu của máy thu. Khi đo độ chặn của một bộ lọc, chính con số này quyết định bạn thấy được đáy –90 dB hay chỉ thấy một vệt nhiễu phẳng. Cả PicoVNA 106 và PicoVNA 108 đều đạt 124 dB ở băng thông đo 10 Hz và không lấy trung bình — nhưng bằng hai con đường khác nhau, điều sẽ nói rõ ở phần sau.
3. Directivity sau hiệu chuẩn — giới hạn của phép đo phản xạ
Directivity mô tả khả năng cầu định hướng bên trong máy tách được sóng phản xạ thật khỏi tín hiệu rò từ nhánh phát. Nó đặt trần cho phép đo S11: không thể đo return loss 40 dB bằng một máy có directivity 30 dB. Sau hiệu chuẩn, PicoVNA cho directivity 47 dB điển hình, tối thiểu 40 dB.
4. Match cổng sau hiệu chuẩn
Cổng của chính máy đo cũng phản xạ. Phần phản xạ này trộn vào kết quả và không thể tách hết bằng toán. PicoVNA đạt match nguồn và match tải 46 dB điển hình, tối thiểu 40 dB sau hiệu chuẩn — con số này đến từ việc mọi bộ cal kit của Pico được đặc trưng hoá riêng từng bộ bằng phương pháp TRL rồi giao kèm dữ liệu S-parameter để nạp vào máy.
5. Nhiễu vệt và ổn định nhiệt — hai kẻ phá hoại thầm lặng
Nhiễu vệt quyết định độ lặp lại giữa hai lần quét liên tiếp. PicoVNA cho 0,0008 dB RMS ở băng thông 10 kHz, 0,005 dB ở 140 kHz với model 106 và 0,006 dB với model 108. Ổn định nhiệt quyết định phép hiệu chuẩn của bạn còn dùng được bao lâu: 0,02 dB/°C dưới 4 GHz và 0,04 dB/°C từ 4 GHz trở lên. Trong một phòng lab miền Nam không kiểm soát nhiệt độ tốt, biên độ trôi 3 °C trong buổi chiều đã đủ làm lệch phép đo suy hao 0,12 dB ở dải cao — đủ để một lô hàng đạt thành không đạt.
6. Tốc độ quét — chỉ quan trọng khi bạn đo hàng loạt
Với công việc R&D, tốc độ ít khi là vấn đề. Với đo kiểm sản xuất thì ngược lại. PicoVNA thực hiện tới 5500 phép đo S-parameter hai cổng mỗi giây; tạo một file .s2p 201 điểm hai cổng mất dưới 38 ms. Ở băng thông 140 kHz với hiệu chuẩn đầy đủ 12 hoặc 8 số hạng, một lần quét mất 37 ms trên model 106 và 38 ms trên model 108.
VNA để bàn hay VNA điều khiển qua USB?
Đây là ngã rẽ thật sự khi lập dự toán, và câu trả lời phụ thuộc vào cách phòng lab của bạn làm việc chứ không phụ thuộc vào thông số.
| Tiêu chí | VNA để bàn truyền thống | VNA USB (như PicoVNA) |
|---|---|---|
| Màn hình và bàn phím | Tích hợp, dùng độc lập | Dùng màn hình và bàn phím của PC |
| Diện tích chiếm bàn | Lớn | 286 × 174 × 61 mm, nặng 1,9 kg |
| Mang đi hiện trường | Khó | Vừa vali, kèm sẵn trong hộp |
| Ghi dữ liệu ra file | Qua USB hoặc mạng, tuỳ hãng | Ghi thẳng .csv, .s2p vào ổ PC |
| Tự động hoá | Thường qua SCPI trên LAN/GPIB | API hoặc SCPI qua PicoSDK |
| Nâng cấp phần mềm | Theo firmware của hãng | Cập nhật phần mềm trên PC |
Kiến trúc USB có một hệ quả ít được nói tới nhưng rất thực tế: khả năng tính toán và dung lượng lưu trữ của phép đo chính là khả năng của chiếc PC bạn đang dùng, nên nó tăng theo thời gian mà không cần thay máy đo. Đổi lại, bạn phải chấp nhận có một chiếc laptop luôn đi kèm.
PicoVNA 106 và PicoVNA 108 — đối chiếu số liệu
Hai model dùng chung kiến trúc quad-RX bốn máy thu, chung phần mềm, chung phụ kiện, chung kích thước. Khác biệt nằm ở ba chỗ:
| Thông số | PicoVNA 106 | PicoVNA 108 |
|---|---|---|
| Dải tần | 300 kHz – 6,0 GHz | 300 kHz – 8,5 GHz |
| Nền nhiễu điển hình dải giữa | –118 dB (10 MHz – 4 GHz) | –124 dB (1 MHz – 6 GHz) |
| Công suất test khi đo dải động | +6 dBm | 0 dBm |
| Dải động đạt được | 124 dB | 124 dB |
| Đo mixer (conversion loss, isolation, compression) | Không có | Có |
| Mức vào tối đa không hỏng | +20 dBm | +23 dBm |
| Công suất tiêu thụ | 22 W | 25 W |
Chi tiết cấu hình, phụ kiện và giá của từng model xem tại trang PicoVNA 106 và PicoVNA 108, hoặc toàn bộ dòng thiết bị RF Pico.
Bốn sai lầm thường gặp khi mua VNA lần đầu
Mua đúng dải tần nhưng quên cáp đo
Máy được giao kèm cáp USB-A và USB-C, bộ nguồn 12 V 3,5 A, hai cờ lê RF, vali cứng và USB chứa phần mềm. Cáp đo RF bán riêng. Một bộ cáp kém chất lượng sẽ vô hiệu hoá directivity 47 dB mà bạn vừa trả tiền để có.
Bỏ qua bộ hiệu chuẩn khi lập dự toán
VNA chưa hiệu chuẩn cho match cổng khoảng 15–16 dB. Sau hiệu chuẩn, con số đó lên 46 dB. Toàn bộ giá trị của phép đo nằm ở bước hiệu chuẩn, nên bộ cal kit không phải phụ kiện tuỳ chọn mà là một phần của phép đo.
Chọn số điểm quét theo thói quen thay vì theo DUT
PicoVNA cho chọn từ 51 đến 10001 điểm ở chế độ VNA. Một bộ lọc có sườn dốc cần nhiều điểm để không bỏ sót đỉnh; một phép đo cáp băng rộng thì 201 điểm là quá đủ và nhanh hơn nhiều lần. Ở chế độ TDR, số điểm cố định theo bốn mức 512, 1024, 2048 và 4096.
Không tính tới việc đo linh kiện đã hàn trên board
Khi DUT đã nằm trên PCB, không thể tháo ra để cắm vào bộ cal chuẩn. Đây là lúc cần hiệu chuẩn TRL hoặc TRM, và cần chức năng de-embed để trừ ảnh hưởng của đường mạch dẫn tới linh kiện. PicoVNA hỗ trợ cả hai, cộng thêm de-embed tối đa hai mạng.
Checklist trước khi chốt cấu hình
- Tần số cao nhất của mạch là bao nhiêu, và bạn có cần nhìn hài bậc hai hoặc bậc ba không?
- Có phải đo mixer hay bộ chuyển đổi tần số không? Nếu có, chỉ model 108 làm được.
- DUT là linh kiện rời cắm được vào cal kit, hay đã hàn trên board? Câu trả lời quyết định bạn cần SOLT hay TRL/TRM.
- Đầu nối của DUT là gì? Cổng máy là Type N cái — cần adaptor sang SMA hay 3,5 mm không?
- Có cần cấp nguồn DC cho DUT qua đường tín hiệu không? Bias-T tích hợp chịu 250 mA và ±15 V.
- Có phải chạy đo tự động theo lô không? Nếu có, kiểm tra PicoSDK có hỗ trợ ngôn ngữ nhóm bạn đang dùng — hiện có LabVIEW, MATLAB, Python và C/C++/C#.
- Máy tính điều khiển chạy hệ điều hành nào? Phần mềm PicoVNA 5 chạy được trên Windows 7 trở lên, Linux và macOS 11 Big Sur trở lên; bản PicoVNA 3 chỉ có cho Windows.
Cần tư vấn chọn cấu hình VNA cho ứng dụng cụ thể? Techmaster là nhà phân phối Pico Technology tại Việt Nam, hỗ trợ chọn model, bộ hiệu chuẩn và phụ kiện phù hợp với DUT của bạn. Chúng tôi cũng cung cấp dịch vụ hiệu chuẩn thiết bị đo theo ISO/IEC 17025.
Câu hỏi thường gặp
Máy phân tích mạng vector dùng để làm gì?
VNA dùng để đo đặc tính truyền và phản xạ của mạch cao tần: kiểm tra phối hợp trở kháng của anten, đo đáp ứng biên độ và pha của bộ lọc, xác định độ lợi và độ cách ly của khuếch đại, đo suy hao và trở kháng đặc tính của cáp, và kiểm tra chất lượng đầu nối RF.
PicoVNA 106 và PicoVNA 108 khác nhau ở điểm nào?
Khác biệt chính là trần tần số — 6,0 GHz với model 106 và 8,5 GHz với model 108 — cùng với việc chỉ PicoVNA 108 đo được tham số mixer gồm conversion loss, return loss, isolation và compression. Cả hai đều đạt dải động 124 dB và dùng chung phần mềm PicoVNA 5.
Có cần hiệu chuẩn lại VNA trước mỗi buổi đo không?
Có. Phép hiệu chuẩn gắn với nhiệt độ, với bộ cáp đang dùng và với mặt phẳng tham chiếu bạn chọn. Khi đổi cáp, đổi adaptor hoặc khi nhiệt độ phòng thay đổi đáng kể, cần hiệu chuẩn lại. Với ổn định nhiệt 0,02 dB/°C dưới 4 GHz, một biến thiên vài độ đã đủ tạo sai số nhìn thấy được ở phép đo suy hao nhỏ.
Máy phân tích mạng vector có thay được máy phân tích phổ không?
Không. VNA đo phản ứng của mạch với tín hiệu do chính nó phát ra ở từng tần số. Máy phân tích phổ đo phổ của tín hiệu có sẵn từ nguồn bên ngoài, dùng cho các công việc như tìm nhiễu, đo phát xạ giả và kiểm tra điều chế. Hai thiết bị bổ trợ nhau.
