Keysight MSOX2002A là máy hiện sóng tín hiệu hỗn hợp (MSO) băng thông 70 MHz trong dòng InfiniiVision 2000X-Series Keysight, gồm 2 kênh analog cộng 8 kênh số tích hợp sẵn — không phải tùy chọn nâng cấp thêm. Chính vì có sẵn kênh số, MSOX2002A dễ bị nhầm vị trí với DSOX2002A (bản thuần analog cùng băng thông) hoặc với MSOX2012A, MSOX2022A (cùng có kênh số nhưng băng thông cao hơn). Bài này đặt MSOX2002A cạnh các anh em cùng dòng, đi từng bước chọn số kênh, băng thông và quyết định có cần MSO hay không, dựa trên trang sản phẩm và dữ liệu kỹ thuật của Keysight.

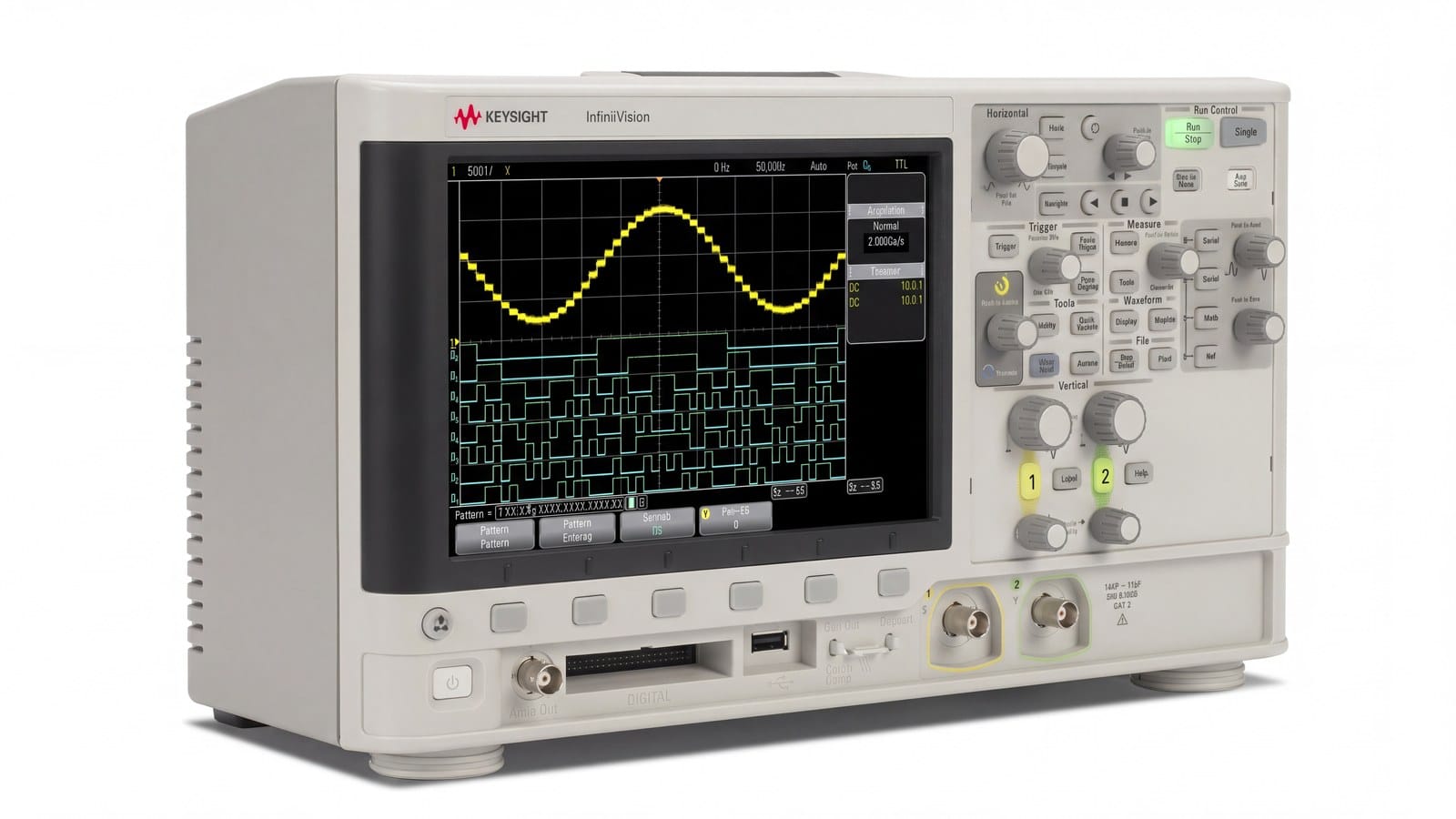

Keysight MSOX2002A nằm ở đâu trong dòng 2000X-Series Keysight?

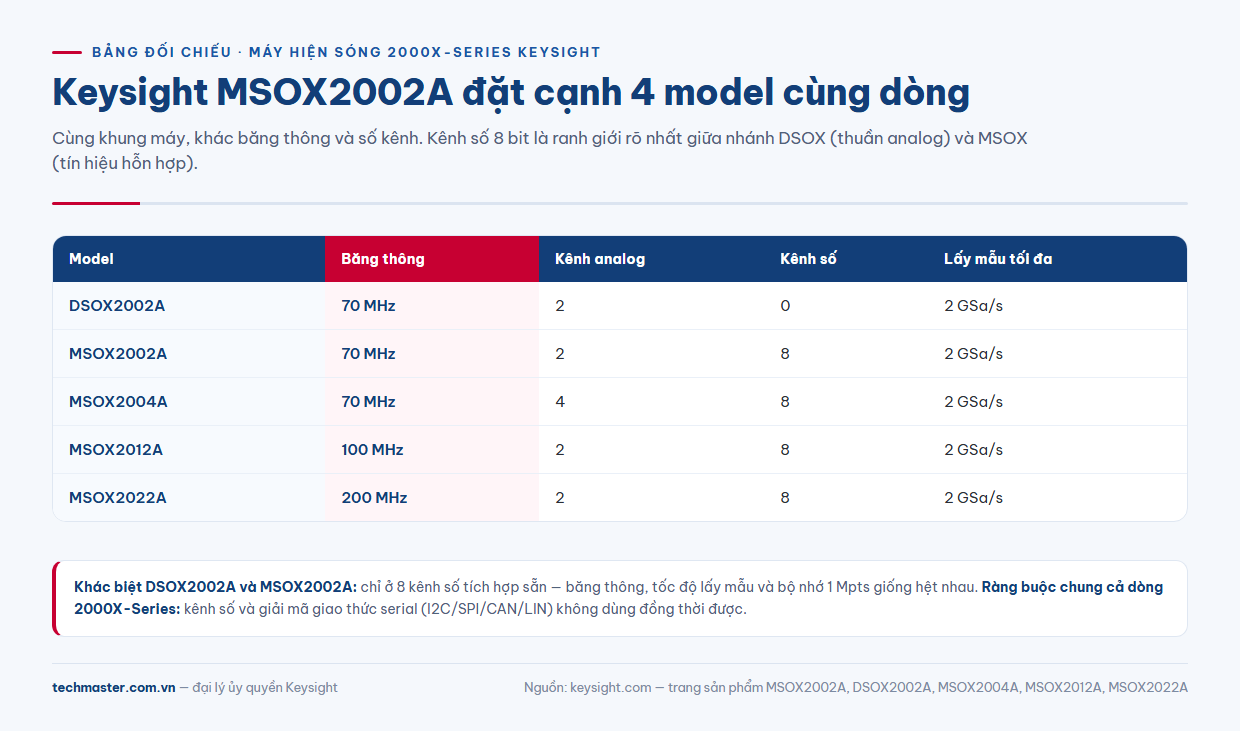

InfiniiVision 2000X-Series Keysight xếp các model theo hai trục: băng thông (70/100/200 MHz) và số kênh (2 hoặc 4 analog), rồi chia thêm nhánh DSOX (thuần analog) và MSOX (có thêm 8 kênh số logic). MSOX2002A đứng ở bậc băng thông thấp nhất của nhánh MSO:
| Model | Băng thông | Kênh analog | Kênh số | Tốc độ lấy mẫu tối đa |
|---|---|---|---|---|
| DSOX2002A | 70 MHz | 2 | 0 | 2 GSa/s |
| MSOX2002A | 70 MHz | 2 | 8 | 2 GSa/s |
| MSOX2004A | 70 MHz | 4 | 8 | 2 GSa/s |
| MSOX2012A | 100 MHz | 2 | 8 | 2 GSa/s |
| MSOX2022A | 200 MHz | 2 | 8 | 2 GSa/s |
Đọc bảng này ra ngay hai điều. Thứ nhất, khác biệt duy nhất giữa DSOX2002A và MSOX2002A là 8 kênh số — băng thông, tốc độ lấy mẫu, bộ nhớ giống hệt nhau. Thứ hai, MSOX2002A không phải “bản rẻ nhất” của dòng MSO mà là mốc khởi điểm để có logic timing analyzer tích hợp; muốn hơn 2 kênh analog hoặc băng thông cao hơn thì đi sang MSOX2004A, MSOX2012A hoặc MSOX2022A.
MSOX2002A thông số kỹ thuật cần biết trước khi chọn cấu hình
Theo trang sản phẩm Keysight, các thông số cốt lõi của MSOX2002A gồm:
- Băng thông: 70 MHz (−3 dB).
- Kênh: 2 kênh analog + 8 kênh số (MSO), kênh số là trang bị tiêu chuẩn, không phải tùy chọn thêm.
- Tốc độ lấy mẫu: 2 GSa/s khi liên kênh, 1 GSa/s trên mỗi kênh.
- Bộ nhớ: tối đa 1.000.000 điểm (1 Mpts).
- Tốc độ cập nhật dạng sóng: 200.000 dạng sóng/giây nhờ công nghệ bộ nhớ thông minh MegaZoom IV.

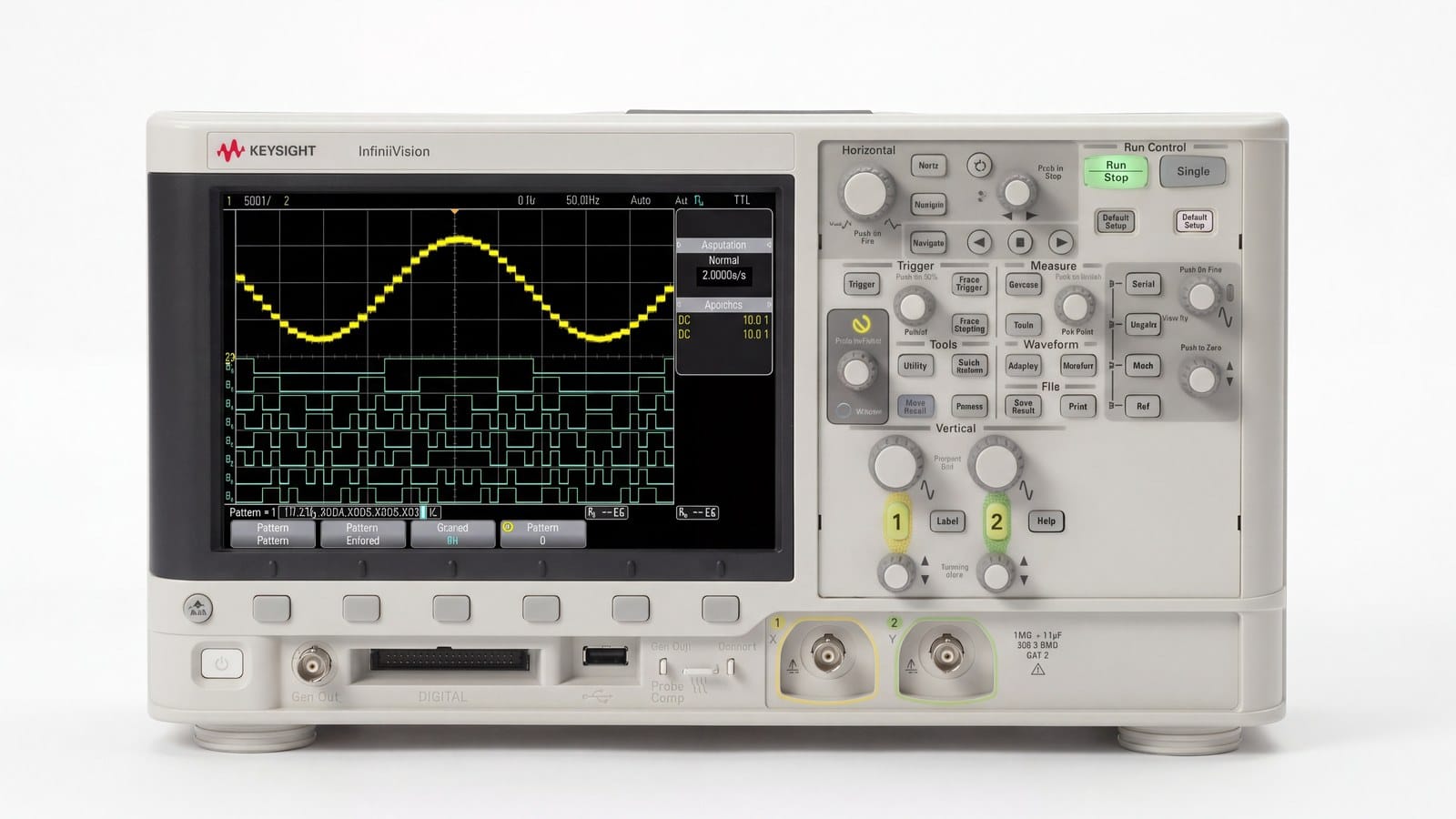

- Màn hình: 8,5 inch WVGA 800×480.
- Thời gian tăng tính toán (10–90%): khoảng 5 ns ở bậc băng thông 70 MHz, theo data sheet 2000X-Series.
Một ràng buộc quan trọng khi dùng kênh số: trên toàn dòng 2000X-Series, kênh số và giải mã giao thức serial (I2C, SPI, CAN, LIN, RS232…) không dùng đồng thời được. Nếu bài đo cần vừa bắt logic timing vừa giải mã serial cùng lúc, phải cân nhắc dòng cao hơn (3000T/3000G) chứ MSOX2002A không đáp ứng được tổ hợp này.

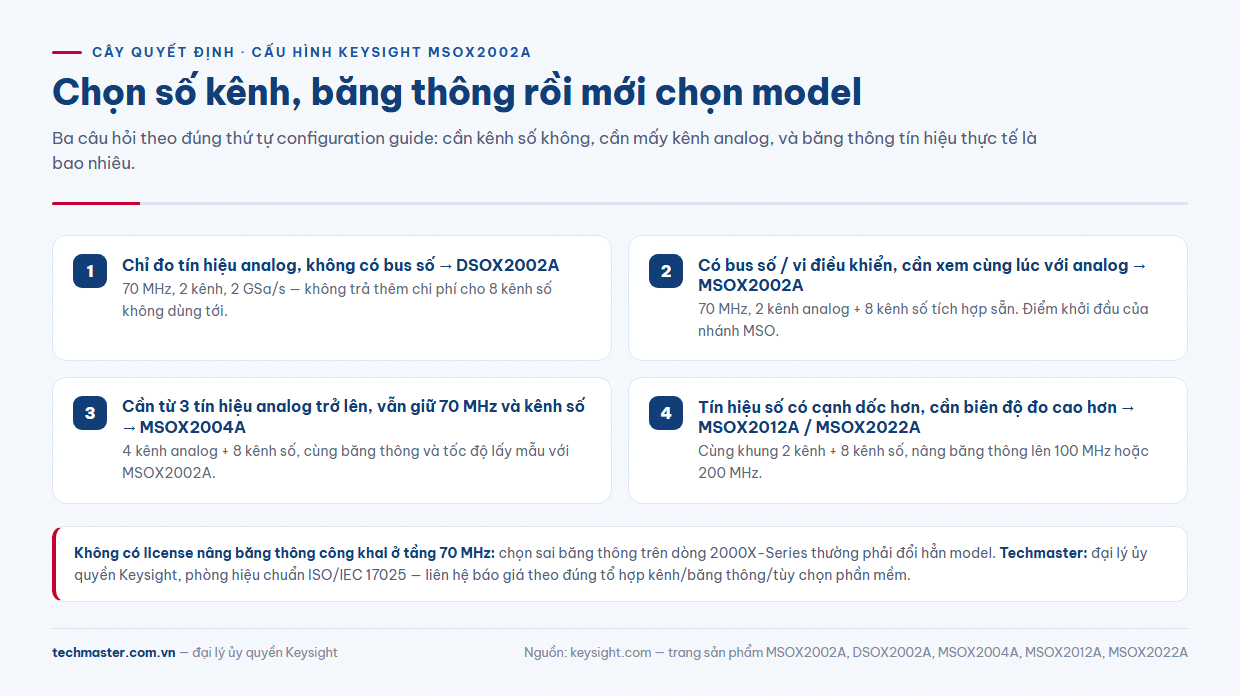

Bước 1: chọn 2 hay 4 kênh analog
MSOX2002A dừng ở 2 kênh analog. Nếu bài đo chỉ cần so hai tín hiệu (ví dụ clock và data, hoặc input/output một tầng khuếch đại) cộng thêm bus số cạnh đó, 2 kênh đủ dùng. Khi cần bắt đồng thời từ 3 tín hiệu analog trở lên — ba pha nguồn, ba chân của một mạch điều khiển động cơ — nên chuyển sang MSOX2004A (4 kênh analog, vẫn 70 MHz và vẫn 8 kênh số, không đổi tầng băng thông).
Bước 2: chọn băng thông 70, 100 hay 200 MHz
Quy tắc chọn băng thông kinh điển: băng thông máy nên gấp khoảng 3–5 lần tần số cao nhất của tín hiệu cần đo để giữ được dạng sóng và cạnh xung. Với ràng buộc đó:
- MSOX2002A (70 MHz): hợp cho mạch số tốc độ thấp, I2C/SPI/UART, nguồn xung tần số thấp, bus logic dưới khoảng 15–20 MHz.
- MSOX2012A (100 MHz): cần khi tín hiệu có cạnh dốc hơn hoặc hài bậc cao của xung vuông tần số vài chục MHz.
- MSOX2022A (200 MHz): cho tín hiệu số tốc độ cao hơn, bus song song nhanh, hoặc khi cần dự phòng biên độ đo cho các dự án sau này.
Vì MSOX2002A, MSOX2012A, MSOX2022A dùng chung khung máy 2 kênh + 8 kênh số, việc “lỡ chọn thiếu băng thông” thường phải đổi hẳn máy chứ 2000X-Series không có license nâng băng thông công khai cho tầng 70 MHz. Nên chốt phổ tần tín hiệu thực tế trước khi đặt hàng, thay vì chọn theo giá thấp nhất.
Khi nào chọn DSOX2002A thay vì MSOX2002A?
Nếu bài đo của bạn thuần túy analog — không có bus số, không cần logic timing analyzer — DSOX2002A cùng 70 MHz, cùng 2 kênh, cùng 2 GSa/s là lựa chọn gọn hơn, không phải trả cho 8 kênh số không dùng đến. Ngược lại, MSOX2002A đáng chọn ngay khi công việc có dính đến vi điều khiển, cảm biến số, hoặc bất kỳ giao tiếp nối tiếp nào cần xem tương quan thời gian giữa tín hiệu analog (ví dụ điện áp cấp nguồn) và tín hiệu số (ví dụ chân GPIO, clock SPI) trên cùng một màn hình. Bài so sánh MSOX2014A với DSOX2014A phân tích sâu hơn quyết định DSO-hay-MSO ở tầng băng thông 100 MHz, logic tương tự áp dụng cho cặp MSOX2002A/DSOX2002A.
Với nhóm cần nhiều hơn 2 kênh analog nhưng vẫn muốn giữ băng thông 70 MHz và kênh số, bài so sánh Keysight MSOX2024A trong dòng 2000X (băng thông 200 MHz, 8 kênh số) cho góc nhìn khi nào 8 kênh số thực sự cần thiết ở tầng băng thông cao hơn.
MSOX2002A giá phụ thuộc vào đâu?
MSOX2002A giá không phải một con số cố định, vì máy nền tảng có thể đi kèm nhiều tùy chọn: máy phát hàm tích hợp 20 MHz, vôn kế số 3 chữ số, gói giải mã giao thức serial (I2C/SPI/RS232/CAN/LIN), kiểm tra giới hạn mặt nạ (mask test), hoặc phụ kiện đầu đo. Vì kênh số đã có sẵn trên MSOX2002A, phần chi phí phát sinh thường nằm ở các gói phần mềm đo lường này chứ không phải ở phần cứng kênh số. Cách làm đúng là liệt kê danh sách tín hiệu và giao thức cần đo trước, sau đó liên hệ Techmaster để chốt cấu hình Keysight MSOX2002A và báo giá theo đúng tùy chọn.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn lựa chọn cấu hình và hiệu chuẩn định kỳ cho máy hiện sóng MSO Keysight MSOX2002A. Trang sản phẩm Keysight hiện vẫn bán MSOX2002A, không ghi nhãn ngừng sản xuất; với nhu cầu màn hình cảm ứng và tốc độ lấy mẫu cao hơn, Keysight có gợi ý thêm dòng InfiniiVision 3000G X-Series thế hệ mới hơn cùng họ. Xem thêm các dòng máy hiện sóng khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
MSOX2002A khác DSOX2002A ở điểm nào?
Theo trang sản phẩm Keysight, cả hai đều 70 MHz, 2 kênh analog, tốc độ lấy mẫu 2 GSa/s và bộ nhớ tối đa 1 Mpts. Khác biệt duy nhất là MSOX2002A có thêm 8 kênh số (logic timing analyzer) tích hợp sẵn, còn DSOX2002A chỉ có kênh analog.
MSOX2002A có dùng kênh số và giải mã serial cùng lúc được không?
Không. Theo data sheet InfiniiVision 2000X-Series, kênh số và giải mã giao thức serial không hoạt động đồng thời trên toàn dòng 2000X-Series, bao gồm cả MSOX2002A.
Muốn nhiều hơn 2 kênh analog nhưng vẫn giữ 8 kênh số thì chọn model nào?
Chọn MSOX2004A: cùng băng thông 70 MHz và cùng 8 kênh số như MSOX2002A, nhưng có 4 kênh analog thay vì 2.
