Gần như mọi cuộc trao đổi về hiệu chuẩn máy phân tích mạng đều bắt đầu bằng câu hỏi về tần số: cần tới 9 GHz, 26,5 GHz hay 67 GHz? Đó là câu hỏi dễ trả lời nhất và cũng ít khi là câu hỏi làm hỏng phép đo. Thứ khiến một bản hiệu chuẩn mất hiệu lực giữa ca sản xuất thường không nằm trên nhãn thiết bị, mà nằm trên tường phòng đo: chiếc nhiệt kế.
Tài liệu Electronic Calibration Modules Reference Guide (N7550-90002) của Keysight ghi rất rõ hai con số mà người mua hiếm khi hỏi tới. Thứ nhất, các dòng mô-đun ECal 8509xD, N469xD và N443xD chỉ được đặc tả trong khoảng 20 °C đến 26 °C. Thứ hai, phép hiệu chuẩn và phép đo sau đó phải nằm trong ±1 °C so với nhiệt độ tại thời điểm hiệu chuẩn — vượt ra ngoài là phải hiệu chuẩn lại. Với một phòng đo ở Việt Nam bật điều hoà theo ca, hai ràng buộc này quyết định nhiều hơn con số GHz.
Hiệu chuẩn máy phân tích mạng thực chất sửa cái gì?
Máy phân tích mạng vector không đo trực tiếp tham số S của linh kiện. Nó đo những gì tới được đầu thu của nó — tức là linh kiện cộng với cáp, adapter, đầu nối và bản thân đường tín hiệu bên trong máy. Phép hiệu chuẩn là bước xác định các số hạng sai số hệ thống của toàn bộ chuỗi đó, rồi dời mặt phẳng chuẩn về đúng vị trí bạn thực sự muốn đo.
Nói cách khác, một phép hiệu chuẩn máy phân tích mạng không làm cho thiết bị của bạn chính xác hơn — nó làm cho máy biết phải trừ đi cái gì. Muốn giải được các số hạng sai số ấy, máy cần đo những chuẩn mà nó đã biết trước đặc tính. Có đúng hai cách cung cấp chuẩn: nối lần lượt từng chuẩn cơ khí rời bằng tay, hoặc nối một mô-đun điện tử chứa sẵn các trạng thái trở kháng và để máy tự chuyển giữa chúng. Đó là toàn bộ khác biệt giữa bộ kit hiệu chuẩn cơ khí và mô-đun ECal. Nếu bạn muốn ôn lại phần nền tảng trước, hai bài máy phân tích mạng vector là gì và tham số S và hiệu chuẩn VNA khi đo RFIC giải thích kỹ hơn về mặt phẳng chuẩn.
ECal và bộ kit cơ khí khác nhau ở đâu?
Điểm khác biệt hay được nhắc nhất là tốc độ, và điều đó đúng: một phép hiệu chuẩn 2 cổng bằng ECal chỉ cần nối một lần, sau đó máy tự chuyển trạng thái bên trong mô-đun. Với bộ kit cơ khí, kỹ thuật viên phải lần lượt lắp open, short và load cho từng cổng rồi mới tới thru.
Nhưng hệ quả quan trọng hơn tốc độ là hao mòn đầu nối. Keysight nói thẳng rằng mòn connector sinh ra từ chính việc cắm và rút, và mô-đun ECal sẽ có tuổi thọ dài nếu tần suất sử dụng ở mức vài lần mỗi tuần. Ngược lại, cổng đo của máy phân tích chịu nhiều lần cắm mỗi ngày, nên tài liệu khuyến nghị lắp một adapter làm test port saver để hy sinh adapter thay vì hy sinh cổng máy — một chi tiết rẻ tiền mà nhiều phòng đo bỏ qua cho đến khi phải thay cả cổng.
Điều ít ai nói với người mua: ECal không xoá bỏ nhu cầu về bộ kit cơ khí. Khi bạn cần user-characterization — chẳng hạn gắn adapter để dùng mô-đun với loại hoặc giới tính đầu nối khác — quy trình đó vẫn đòi hỏi một bộ cal kit. Mô-đun lưu được tối đa năm bộ đặc trưng do người dùng tạo, bên cạnh dữ liệu đặc trưng gốc từ nhà máy, và dữ liệu gốc không bị ghi đè.
Vì sao cửa sổ nhiệt độ mới là ràng buộc quyết định?
Đây là chỗ hai họ mô-đun tách hẳn nhau, và là lý do việc chọn model không thể chỉ dựa vào dải tần.
Các dòng 8509xD, N469xD và N443xD được đặc tả trong khoảng 20–26 °C. Dòng N755xA thì rộng hơn hẳn: 15–35 °C — cần lưu ý Bảng 5-2 đánh dấu riêng dòng này là giá trị điển hình (typical), tức không kèm guard band và không thuộc phạm vi bảo hành, trong khi ba dòng kia không có chú thích đó; ở một chỗ khác tài liệu lại nêu thẳng khoảng 15–35 °C như dải để đạt đặc tả. Tài liệu có ghi chú thêm rằng N755xA vẫn dùng được trong khoảng −15 đến 55 °C, nhưng nói rõ đó là “usable, but not specified” — dùng được không đồng nghĩa với còn được bảo đảm theo đặc tả. Hai vế này phải đi cùng nhau khi đánh giá.
Quy tắc ±1 °C thì áp dụng cho mọi dòng. Keysight yêu cầu phép hiệu chuẩn, phép kiểm tra và phép đo thực tế đều nằm trong ±1 °C so với nhiệt độ lúc hiệu chuẩn; nếu nhiệt độ môi trường của máy phân tích trôi quá khoảng đó thì phải hiệu chuẩn lại để giữ độ chính xác. Tài liệu còn nhắc hai chi tiết rất thực tế: luồng gió quá mạnh có thể khiến mô-đun không kịp ấm lên đúng nhiệt độ làm việc, và bàn tay người thao tác cũng là một nguồn nhiệt nên tránh cầm mô-đun quá lâu.
Với một xưởng điện tử ở Bắc Ninh hay Bình Dương, nơi nhiệt độ xưởng buổi chiều khác hẳn buổi sáng, kết luận rất cụ thể: nếu không giữ được phòng đo trong 20–26 °C, dòng N755xA là lựa chọn hợp lý hơn về cửa sổ nhiệt độ, chứ không phải model có nhiều GHz hơn.
Mức công suất và điện áp DC ở cổng đo ảnh hưởng thế nào?
(ảnh minh họa: Techmaster)
Vì ECal là mạch điện tử chứ không phải chuẩn thụ động, nó có ngưỡng. Theo bảng giới hạn công suất đầu vào của tài liệu, mức công suất tối đa điển hình để giữ tuyến tính là khoảng −5 dBm với dòng N469xD, −7 dBm với dòng N443xD và −15 dBm với dòng N755xA. Vượt ngưỡng này trong lúc hiệu chuẩn có thể gây nén tín hiệu, và bản hiệu chuẩn thu được sẽ sai ngay từ gốc. Cần lưu ý đây là giá trị điển hình, không phải mức bảo hành.

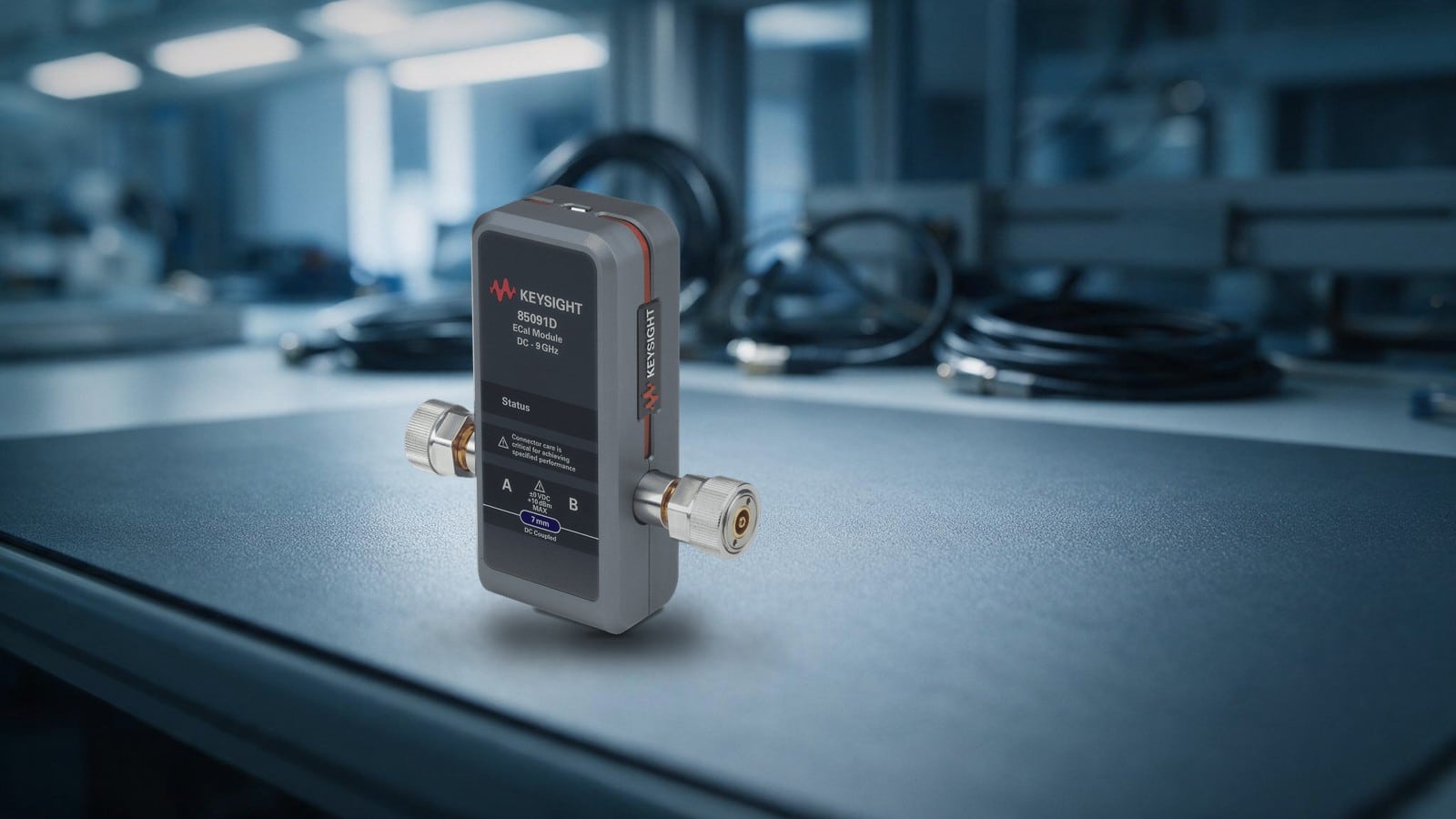

Về điện áp một chiều đặt vào cổng đo, mức tối đa điển hình là ±10 V với dòng N469xD và ±3 V với dòng N443xD — nhưng chú thích của chính bảng đó nói rõ bản tuỳ chọn 0DC (ghép DC) của hai dòng này là 0 V. Dòng N755xA là 0 V. Vì vậy phải đọc theo đúng cấu hình bạn đang cầm chứ không suy từ họ sản phẩm: chiếc 85091D trong ảnh trên in thẳng trên thân “±0 VDC / +10 dBm MAX” và ghi “DC Coupled”, trong khi bảng của tài liệu ghi mức DC điển hình cho cả dòng 8509xD là ±10 V. Cũng lưu ý +10 dBm trên nhãn là ngưỡng hư hỏng, không phải ngưỡng tuyến tính −5 dBm đang bàn ở đoạn trên. Đây là ràng buộc thật khi đo linh kiện có phân cực, và là lỗi dễ mắc nhất khi mượn tạm một mô-đun từ bàn bên cạnh.
Một chi tiết nhỏ nhưng đáng giá trong tài liệu: cổng nào của mô-đun không dùng thì nên kết cuối bằng tải 50 Ω để có kết quả tối ưu.
Máy của bạn chạy được kiểu hiệu chuẩn nào?
Không phải máy phân tích nào cũng dùng được mọi kiểu hiệu chuẩn của ECal, và đây là chỗ dễ mua nhầm. Theo bảng tương thích của tài liệu:
- Hiệu chuẩn 1 cổng, full 2 cổng, enhanced response và unknown thru: chạy được trên cả PNA, PXIe, Streamline, ENA và FieldFox.
- Full N cổng với N lớn hơn 2: không hỗ trợ trên FieldFox.
- QSOLT: có trên PNA, PXIe, Streamline và FieldFox — nhưng không có trên ENA.
- Adapter removal: chỉ có trên PNA, PXIe và Streamline — không có trên ENA lẫn FieldFox.
- Flush (zero length) thru: có trên PNA, PXIe, Streamline và FieldFox, nhưng không có trên ENA.
- Riêng máy cầm tay N9912A không hỗ trợ hiệu chuẩn bằng ECal.
- User-characterization của FieldFox phải thực hiện nhờ một máy PNA hoặc ENA.
| Kiểu hiệu chuẩn | PNA | PXIe | Streamline | ENA | FieldFox |
|---|---|---|---|---|---|
| 1 cổng / Full 2 cổng / Enhanced response / Unknown thru | Có | Có | Có | Có | Có |
| Full N cổng (N > 2) | Có | Có | Có | Có | Không |
| QSOLT | Có | Có | Có | Không | Có |
| Adapter removal | Có | Có | Có | Không | Không |
| Flush (zero length) thru | Có | Có | Có | Không | Có |
| User-characterization | Có | Có | Có | Có | Qua PNA/ENA |
Nói cách khác, nếu quy trình của bạn phụ thuộc vào adapter removal, thì việc chọn máy phân tích quan trọng không kém việc chọn mô-đun. Bài so sánh cấu hình máy phân tích mạng E5061B và bài đo tham số S mmWave bàn kỹ hơn phần chọn máy.
Bốn cổng có đáng đầu tư không?
(ảnh minh họa: Techmaster)
Với linh kiện vi sai — bộ lọc cân bằng, đường truyền vi sai trên bo mạch, module RF nhiều cổng — phép đo cần bốn cổng, và khối lượng thao tác hiệu chuẩn thủ công tăng theo số cổng mà không có đường tắt nào. Đây là kịch bản mô-đun bốn cổng như Keysight N4431B hay mô-đun ECal 4 cổng N4433A tạo khác biệt rõ nhất: cả bốn cổng được hiệu chuẩn trong một lần nối.

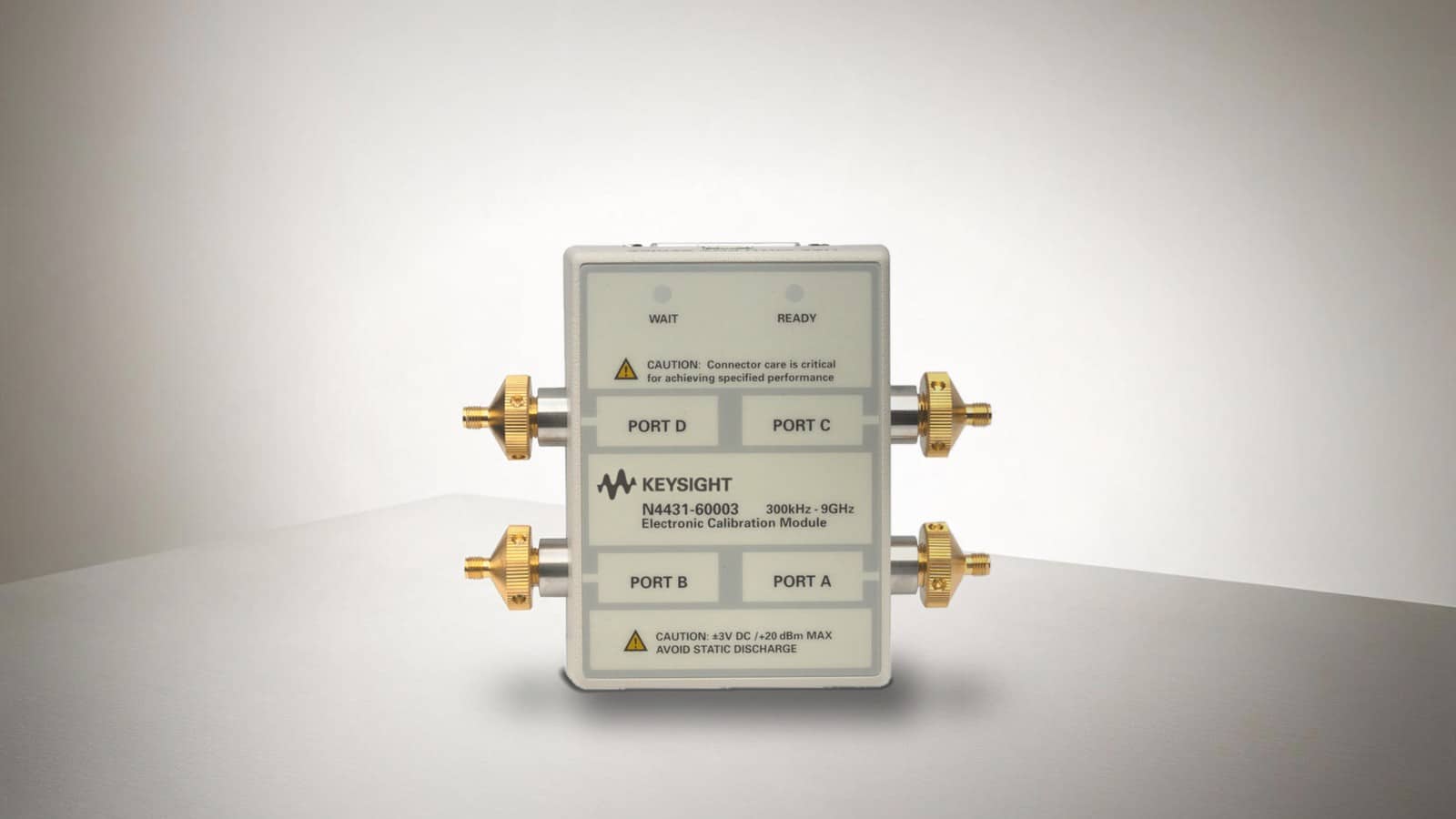

Cần đọc kỹ hậu tố model, vì dải tần đi theo hậu tố chứ không theo họ. Chiếc N4431 bốn cổng trong ảnh mang nhãn số hiệu lắp ráp “N4431-60003” với dải 300 kHz – 9 GHz và cảnh báo “±3 V DC / +20 dBm MAX” in ngay trên thân — đúng bằng giá trị bảng giới hạn dành cho dòng N443x. Trong khi đó dòng N4431D trong tài liệu hiện hành là DC – 13,5 GHz. Tương tự, N4432D là DC – 18 GHz và N4433D là DC – 26,5 GHz. Đây chính là loại nhầm lẫn khiến một mô-đun về tới nơi rồi mới phát hiện không phủ hết dải tần cần đo.
Sau khi hiệu chuẩn, làm sao biết bản cal còn tin được?
Tài liệu đưa ra hai mức kiểm tra khác nhau, và việc lẫn lộn hai mức này là một rủi ro thật khi làm hồ sơ chất lượng.
ECal Confidence Check là mức cơ bản: máy đo một trạng thái trở kháng nằm sẵn trong mô-đun rồi chồng hai vệt đo lên nhau để bạn nhìn bằng mắt. Keysight khuyến nghị chạy kiểm tra này sau mỗi lần hiệu chuẩn, và nên lưu kết quả lần đầu làm mốc so sánh cho các lần sau. Tuy nhiên nó chỉ xác nhận rằng bạn đã hiệu chuẩn đúng thao tác và bản hiệu chuẩn đang được kích hoạt — không hơn.
System Verification mới là mức cho kết quả có truy xuất nguồn gốc và khẳng định phép đo nằm trong giới hạn bất định. Điểm cần biết trước khi lập dự toán: cách này đòi hỏi một verification kit riêng của Keysight, không nằm trong bộ ECal. Ngoài ra, cả Confidence Check lẫn System Verification đều không áp dụng cho FieldFox.
Cách tư duy về bất định ở đây giống hệt bài bất định đo công suất RF: một con số chỉ có ý nghĩa khi kèm theo điều kiện tạo ra nó.
Bao lâu phải tái chứng nhận và bảo quản thế nào?
Keysight đề xuất chu kỳ tái chứng nhận 12 tháng, và nói rõ rằng sau lần đầu tiên bạn có thể tự thiết lập chu kỳ ngắn hơn nếu mức độ sử dụng và hao mòn cao hơn dự kiến. Đây là chu kỳ nên đưa thẳng vào kế hoạch ngân sách hằng năm, không phải việc phát sinh. Techmaster hỗ trợ thu xếp gửi mô-đun đi tái chứng nhận — liên hệ Techmaster để lên lịch theo chu kỳ của phòng đo.
Phần bảo quản và thao tác cũng có những con số cụ thể đáng dán lên tường phòng đo:
- Mô-men siết: 3,5 mm, 2,92 mm, 2,4 mm và 1,85 mm là 90 N·cm (8 in-lb); Type-N 50 Ω và 7 mm là 135 N·cm (12 in-lb).
- Dung sai cờ lê lực: ±10 % giá trị mô-men — tài liệu nói thẳng rằng nhiều sổ tay đời cũ ghi dung sai khác và những giá trị đó không còn đúng.
- Khi lắp: chỉ xoay đai ốc, không xoay thân thiết bị.
- Hai cờ lê: giữ trong phạm vi 90° so với nhau; đẩy thẳng hai đầu nối vào nhau thay vì vặn xoắn.
- Khi không dùng: cất mô-đun trong hộp có lót mút — để đầu nối rời trong ngăn kéo là nguyên nhân hư hỏng phổ biến nhất.
Chọn cấu hình nào cho phòng đo tại Việt Nam?
Bối cảnh thị trường khiến câu hỏi này ngày càng thường xuyên. Theo thống kê của Cục Hải quan, nhóm máy vi tính, sản phẩm điện tử và linh kiện đã lần đầu vượt mốc 100 tỷ USD xuất khẩu trong năm 2025, so với 72,6 tỷ USD của cả năm 2024. Kéo theo đó là số phòng đo RF nội địa phải tự chịu trách nhiệm về độ tin cậy của phép đo, thay vì gửi mẫu ra nước ngoài.
Bốn câu hỏi nên trả lời theo đúng thứ tự này khi chốt cấu hình hiệu chuẩn máy phân tích mạng cho phòng đo:
- Phòng đo giữ được bao nhiêu độ? Ổn định trong 20–26 °C thì mở ra toàn bộ dòng 8509xD, N469xD và N443xD. Không giữ được thì cân nhắc dòng N755xA với cửa sổ 15–35 °C.
- Đầu nối gì và tới bao nhiêu GHz? Dải tần đi theo loại đầu nối: Type-N tới 18 GHz, 3,5 mm tới 26,5 GHz, 2,92 mm tới 40 GHz, 2,4 mm tới 50 GHz (N4693D) và 1,85 mm tới 67 GHz trong dòng N469xD.
- Hai cổng hay bốn cổng? Đo vi sai hoặc module nhiều cổng thì bản bốn cổng tiết kiệm thời gian theo cấp số nhân.
- Đã có bộ chuẩn cơ khí chưa? Nếu chưa, vẫn nên có một bộ như bộ kit hiệu chuẩn cơ khí 85033E hoặc cal kit cơ khí 85056A để phục vụ user-characterization và làm mốc đối chiếu.
Techmaster phân phối cả hai nhánh — từ mô-đun ECal RF 85091D và dòng ECal vi sóng N469x tới các bộ kit hiệu chuẩn cơ khí — và có thể tư vấn cấu hình theo đúng điều kiện nhiệt độ, loại đầu nối và loại máy phân tích bạn đang dùng. Xem thêm danh mục thiết bị Keysight hoặc liên hệ Techmaster để được hỗ trợ.
