Việt Nam đang bước vào giai đoạn tăng tốc chưa từng có của ngành bán dẫn: Amkor đã nâng tổng vốn đầu tư nhà máy đóng gói & kiểm thử chip tại Bắc Ninh lên 2,67 tỷ USD, Samsung được cho là rót thêm 4 tỷ USD vào đóng gói chip, và doanh thu ngành bán dẫn Việt Nam đã vượt 18 tỷ USD. Nhưng đằng sau mỗi con chip xuất xưởng là một câu hỏi mà mọi giám đốc nhà máy đều phải trả lời: làm sao phát hiện lỗi hàn, lỗi linh kiện trên bo mạch mật độ cao — trước khi sản phẩm rời dây chuyền?
Đó chính là lúc máy kiểm tra ICT (In-Circuit Test) trở thành “người gác cổng chất lượng” của nhà máy — và Keysight i3070 Series 6 là thế hệ ICT mới nhất được thiết kế cho chính làn sóng sản xuất này. 👇
Máy kiểm tra ICT là gì?
Máy kiểm tra ICT (In-Circuit Test) là hệ thống kiểm tra bo mạch PCBA bằng cách tiếp xúc trực tiếp với từng điểm test trên bo mạch thông qua giường kim (bed-of-nails fixture), từ đó đo và phát hiện lỗi ở cấp linh kiện: hở mạch, ngắn mạch, sai giá trị điện trở/tụ điện, linh kiện lắp ngược, lỗi mối hàn và cả lỗi chức năng của IC. Khác với kiểm tra quang học AOI chỉ “nhìn” bề mặt, ICT đo điện thực tế trên từng nút mạch — vì vậy đây là lớp kiểm tra bắt buộc ở hầu hết nhà máy điện tử EMS, ô tô và bán dẫn.

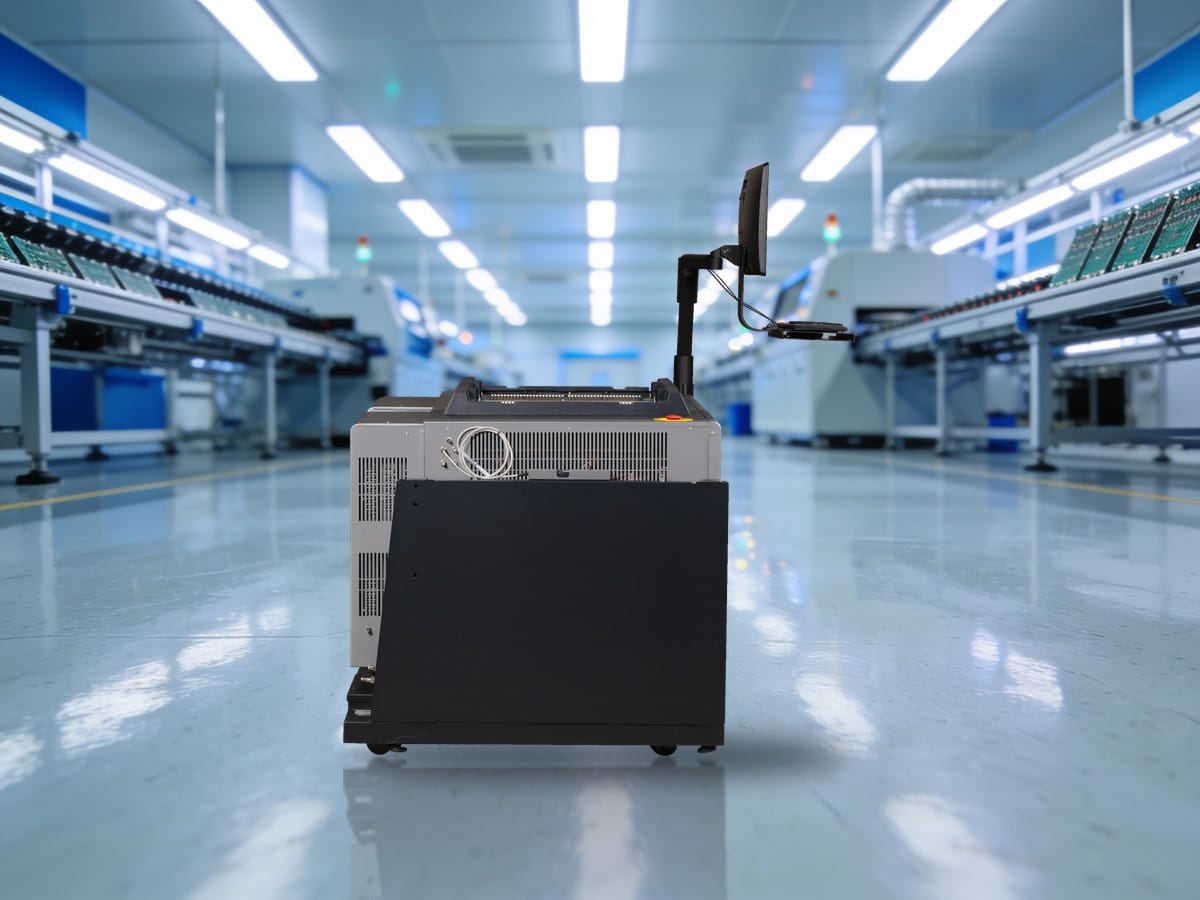

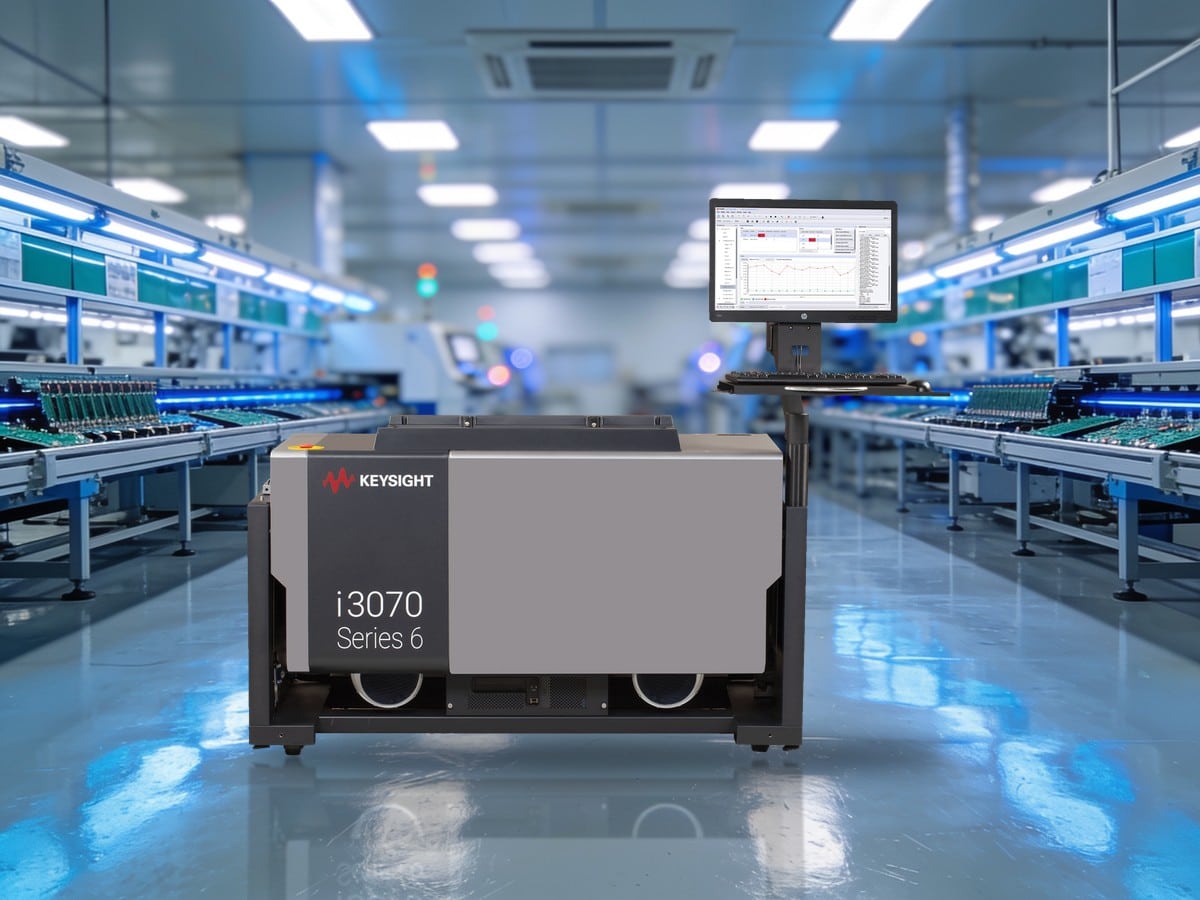

Keysight i3070 Series 6 là gì?

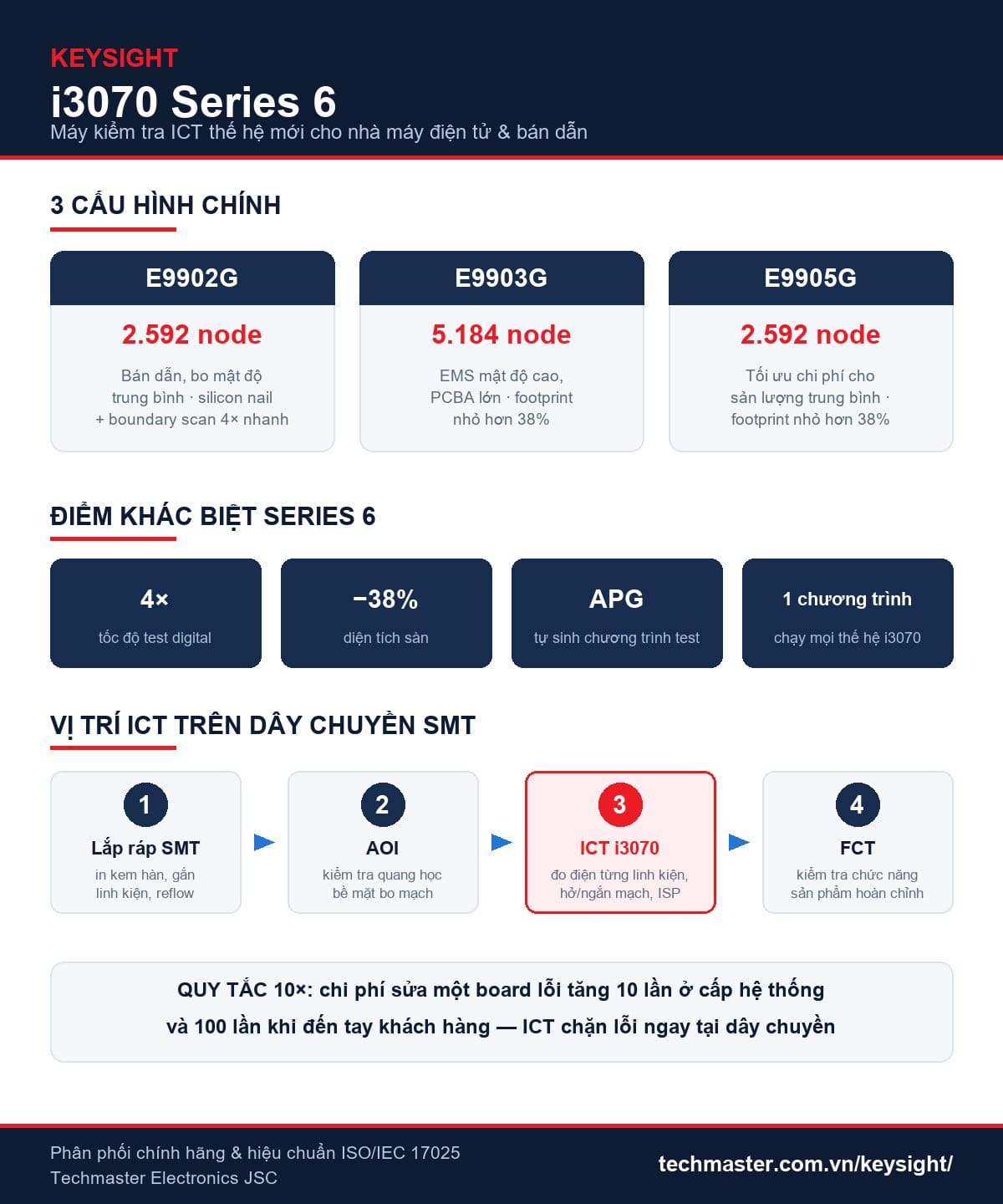

Keysight i3070 Series 6 là thế hệ thứ 6 của dòng máy kiểm tra ICT nổi tiếng nhất thế giới (kế thừa từ HP/Agilent 3070 với hơn 40 năm phát triển), gồm ba cấu hình chính phục vụ từ bo mạch mật độ trung bình đến rất cao:
| Model | Số node tối đa | Điểm nổi bật | Phù hợp với |
|---|---|---|---|
| E9902G | 2.592 | Footprint nhỏ hơn 16%, silicon-nail + boundary scan nhanh gấp 4 lần | Nhà máy bán dẫn, bo mật độ trung bình |
| E9903G | 5.184 | Footprint nhỏ hơn 38%, kiểm tra digital nhanh gấp 4 lần | EMS mật độ cao, PCBA lớn |
| E9905G | 2.592 | Tối ưu chi phí, footprint nhỏ hơn 38% | Sản lượng trung bình |
Ngoài cấu hình để sàn (standalone), dòng i3070 còn có các phiên bản inline tự động hóa (E9988GL, E9986E) tương thích chuẩn SMEMA để lắp thẳng vào dây chuyền SMT.
Vì sao kiểm tra ICT quan trọng với sản xuất bán dẫn Việt Nam?
Bắc Ninh hiện có 33 khu công nghiệp với hơn 2.010 dự án FDI, tổng vốn trên 40 tỷ USD — và đang được định hướng trở thành trung tâm bán dẫn chiến lược của Việt Nam đến 2045. Khi Amkor nâng công suất từ 1,2 lên 3,6 tỷ sản phẩm/năm, toàn bộ chuỗi cung ứng PCBA phía sau (substrate, module, board test) buộc phải nâng chuẩn chất lượng theo:
- Mật độ linh kiện tăng vọt — chip đóng gói tiên tiến kéo theo bo mạch dày đặc hơn, khoảng cách điểm test nhỏ hơn. ICT với công nghệ fixture dây ngắn (short-wire) của i3070 giữ được toàn vẹn tín hiệu ở mật độ này.
- Chi phí lỗi tăng theo cấp số nhân — một board lỗi lọt qua kiểm tra có chi phí sửa gấp 10 lần ở cấp hệ thống, và gấp 100 lần khi đến tay khách hàng.
- Yêu cầu truy xuất nguồn gốc — các OEM Mỹ, Hàn, Nhật đều yêu cầu dữ liệu kiểm tra từng board; i3070 lưu và xuất dữ liệu đo cho từng serial number.
- Thiếu kỹ sư test — tính năng tự động sinh chương trình kiểm tra (APG) của i3070 cho phép tạo test program mà không cần am hiểu sâu về board, giảm phụ thuộc nhân sự chuyên gia.
Điểm khác biệt của i3070 Series 6 so với thế hệ trước?
- Tốc độ kiểm tra digital nhanh gấp 4 lần — rút ngắn cycle time trực tiếp trên dây chuyền, tăng UPH (units per hour) mà không cần thêm máy.
- Footprint nhỏ hơn tới 38% — tiết kiệm diện tích sàn nhà máy, yếu tố ngày càng đắt đỏ tại các KCN Bắc Ninh, Bắc Giang.
- Khả năng chuyển đổi chương trình test — test program viết trên i3070 thế hệ cũ (Series I/II/3/5) chạy được trên Series 6 mà không phải viết lại; chuyển sản xuất giữa nhà máy Việt Nam – Singapore – Trung Quốc giữ nguyên chương trình.
- Silicon nail & boundary scan (IEEE 1149.x) — kiểm tra được cả những IC không còn điểm test vật lý, xu hướng tất yếu khi board ngày càng nhỏ.
- Tích hợp lập trình flash ISP — nạp firmware ngay trong quá trình test, loại bỏ trạm lập trình riêng.
Nhà máy nào nên đầu tư i3070 Series 6?
| Loại nhà máy | Cấu hình khuyến nghị |
|---|---|
| EMS sản lượng lớn (điện tử tiêu dùng, IoT) | E9903G hoặc inline E9988GL |
| Nhà máy bán dẫn / substrate / module | E9902G + boundary scan x1149 |
| Điện tử ô tô (yêu cầu ppm thấp) | E9903G + tích hợp ICT/FCT hợp nhất |
| Sản lượng trung bình, đa dạng sản phẩm | E9905G |
Nếu bạn đang phân vân giữa các cấu hình, đội ngũ kỹ sư của Techmaster — nhà phân phối Keysight tại Việt Nam — có thể khảo sát hiện trạng dây chuyền (site survey theo đúng quy trình Keysight) và đề xuất cấu hình tối ưu trước khi bạn quyết định đầu tư.
Câu hỏi thường gặp về máy kiểm tra ICT Keysight i3070
Máy kiểm tra ICT khác gì kiểm tra chức năng (FCT)?
ICT kiểm tra từng linh kiện trên bo mạch (đúng giá trị, đúng chiều, hàn tốt) qua giường kim; FCT kiểm tra toàn bộ sản phẩm hoạt động đúng chức năng ở điều kiện thực. Hai lớp kiểm tra bổ trợ nhau — i3070 Series 6 hỗ trợ tích hợp cả ICT và FCT trên cùng một trạm.
i3070 Series 6 có kiểm tra được bo mạch không có điểm test?
Có. Với boundary scan IEEE 1149.x, silicon nail và đầu dò vectorless nanoVTEP (kiểm tra được linh kiện nhỏ tới 4×4 mm), i3070 phát hiện lỗi ngay cả trên những board hạn chế điểm test vật lý.
Chi phí đầu tư máy kiểm tra ICT có xứng đáng không?
Với nhà máy sản lượng từ trung bình trở lên, ICT thường hoàn vốn qua ba nguồn: giảm chi phí sửa lỗi muộn (quy tắc 10×), tăng first-pass yield, và giảm nhân lực debug. Keysight có tài liệu tính ROI chi tiết — liên hệ Techmaster để nhận bản phân tích cho trường hợp của bạn.
Mua Keysight i3070 Series 6 chính hãng ở Việt Nam ở đâu?
Techmaster Electronics là nhà phân phối ủy quyền thiết bị đo Keysight chính hãng tại Việt Nam, đồng thời là phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 — một đầu mối duy nhất cho cả mua thiết bị, hiệu chuẩn và sửa chữa.
Kết luận
Làn sóng bán dẫn đổ vào Việt Nam không chỉ mang theo những nhà máy đóng gói chip tỷ đô — nó nâng chuẩn chất lượng của toàn bộ hệ sinh thái sản xuất điện tử. Máy kiểm tra ICT Keysight i3070 Series 6 là khoản đầu tư hạ tầng chất lượng giúp nhà máy của bạn sẵn sàng cho chuẩn mực đó: nhanh gấp 4 lần, nhỏ hơn 38%, và kế thừa 40 năm công nghệ ICT số 1 thế giới.
