Trong các nhà máy điện tử (EMS) và bán dẫn tại Việt Nam, nút thắt cổ chai thường không nằm ở khâu hàn dán linh kiện mà ở khâu kiểm tra bo mạch. Khi sản lượng tăng, một máy kiểm tra in-circuit (ICT) tuần tự nhanh chóng trở thành điểm nghẽn của cả dây chuyền. Hệ thống kiểm tra bo mạch song song i7090 của Keysight ra đời để giải bài toán đó: thay vì test từng bo một, nó test nhiều bo mạch cùng lúc trên một trạm duy nhất.
Bài viết này giải thích i7090 (mã Q3000A) là gì, vì sao kiến trúc song song lại quan trọng với nhà máy Việt Nam, và cách Techmaster — nhà phân phối ủy quyền Keysight — hỗ trợ triển khai.
Hệ thống kiểm tra bo mạch song song i7090 là gì?

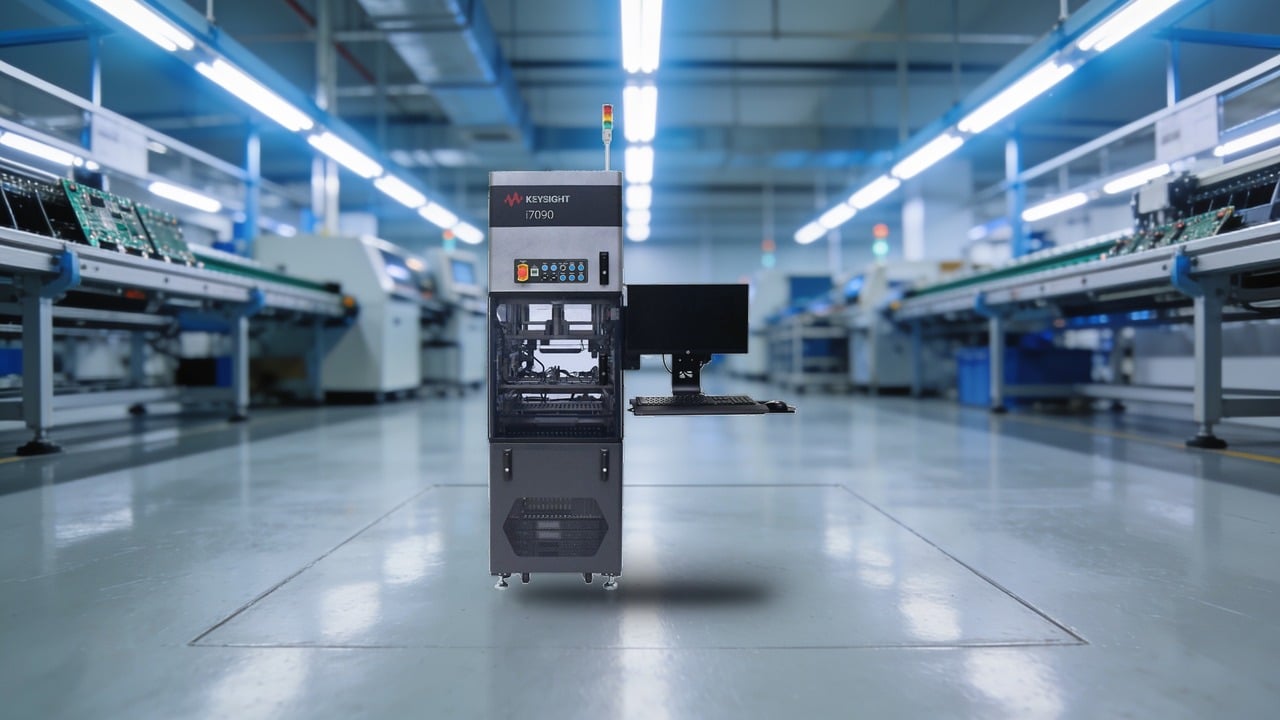

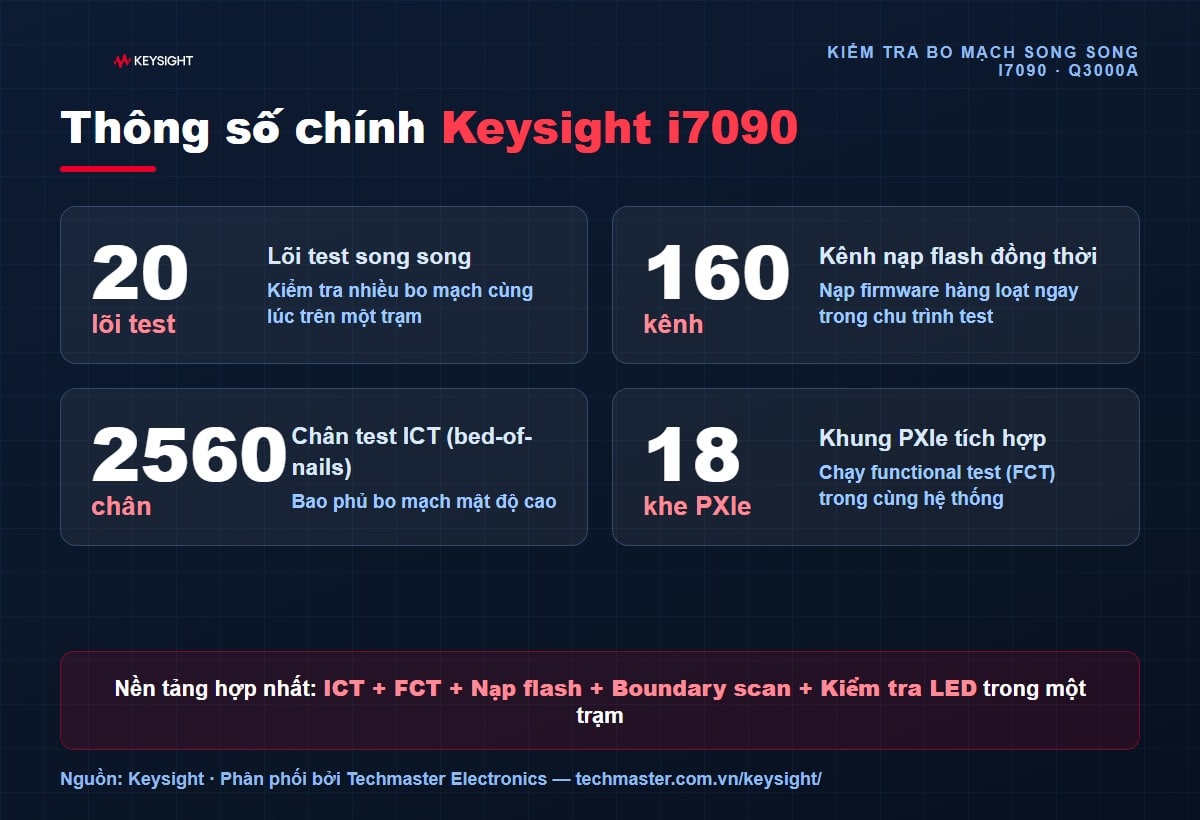

Keysight i7090 là hệ thống kiểm tra bo mạch song song đầu tiên trên thế giới có khả năng mở rộng tới 20 lõi test (core) hoạt động đồng thời trên một trạm. Mỗi lõi là một bộ tài nguyên đo kiểm ICT độc lập, nên hệ thống có thể chạy song song trên nhiều bo mạch (UUT) mà không cần mua thêm nhiều máy riêng lẻ.
Khác với ICT truyền thống chỉ test tuần tự từng bo, i7090 gộp nhiều phương pháp kiểm tra vào một nền tảng hợp nhất:
- In-circuit test (ICT) — kiểm tra linh kiện, ngắn mạch, hở mạch bằng bàn chông (bed-of-nails).
- Functional test (FCT) — kiểm tra chức năng nhờ khung PXIe 18 khe tích hợp.
- Nạp firmware (flash / ISP) — tới 160 kênh nạp đồng thời.
- Boundary scan và kiểm tra LED — trong cùng một chu trình.
Vì sao kiểm tra song song lại quan trọng với nhà máy Việt Nam?
Việt Nam là một trong những trung tâm sản xuất điện tử lớn nhất khu vực. Nhóm hàng máy tính, sản phẩm điện tử & linh kiện đạt kim ngạch xuất khẩu khoảng 72,6 tỷ USD năm 2024, còn điện thoại & linh kiện đạt hơn 53 tỷ USD — theo số liệu của Tổng cục Thống kê. Áp lực sản lượng đặt lên khâu kiểm tra là rất lớn.

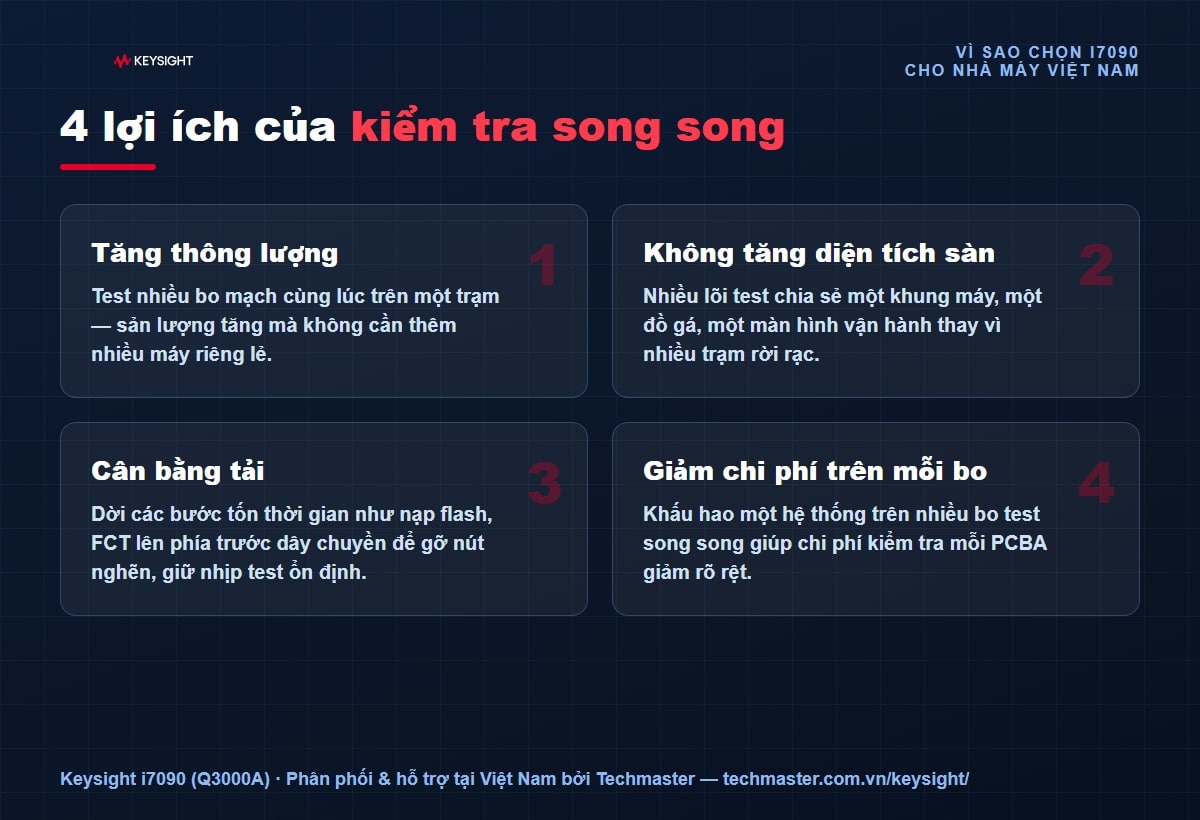

Với một máy ICT tuần tự, muốn tăng gấp đôi năng lực test thì phải mua gấp đôi số máy — kéo theo gấp đôi diện tích sàn, gấp đôi đồ gá và nhân công vận hành. Kiến trúc song song của i7090 đảo ngược logic đó:
- Tăng thông lượng không tăng diện tích: nhiều lõi test chia sẻ chung một khung máy, một màn hình vận hành, một đồ gá lớn — thay vì nhiều trạm rời rạc.
- Cân bằng tải (load balancing): có thể dời các bước tốn thời gian như nạp flash hay FCT lên phía trước dây chuyền để gỡ nút nghẽn, giữ cho nhịp test (takt time) ổn định.
- Giảm chi phí trên mỗi bo: khi khấu hao một hệ thống trên nhiều bo test song song, chi phí kiểm tra cho mỗi PCBA giảm rõ rệt.
i7090 khác gì so với i3070 và x1149?
Nhiều khách hàng của Techmaster đã quen với dòng máy kiểm tra ICT i3070 Series 6 và máy phân tích boundary scan x1149. Có thể hình dung mối quan hệ như sau:
- i3070 Series 6 — ICT tuần tự cao cấp, linh hoạt cho đa dạng bo mạch mật độ vừa và cao. Lý tưởng cho phần lớn dây chuyền.
- x1149 (N1125A) — phân tích boundary scan chuyên sâu cho bo không có điểm test, FPGA/CPLD, bộ nhớ DDR.
- i7090 (Q3000A) — bậc cao nhất về thông lượng: kiểm tra song song, hợp nhất ICT + FCT + flash + boundary scan cho sản xuất sản lượng cực lớn.
Điểm mạnh của hệ sinh thái Keysight là khả năng chuyển đổi chương trình test: chương trình xây trên nền i3070 có thể tái sử dụng và mở rộng, giúp nhà máy nâng cấp lên i7090 mà không phải viết lại từ đầu.
Ứng dụng thực tế của i7090 tại nhà máy như thế nào?

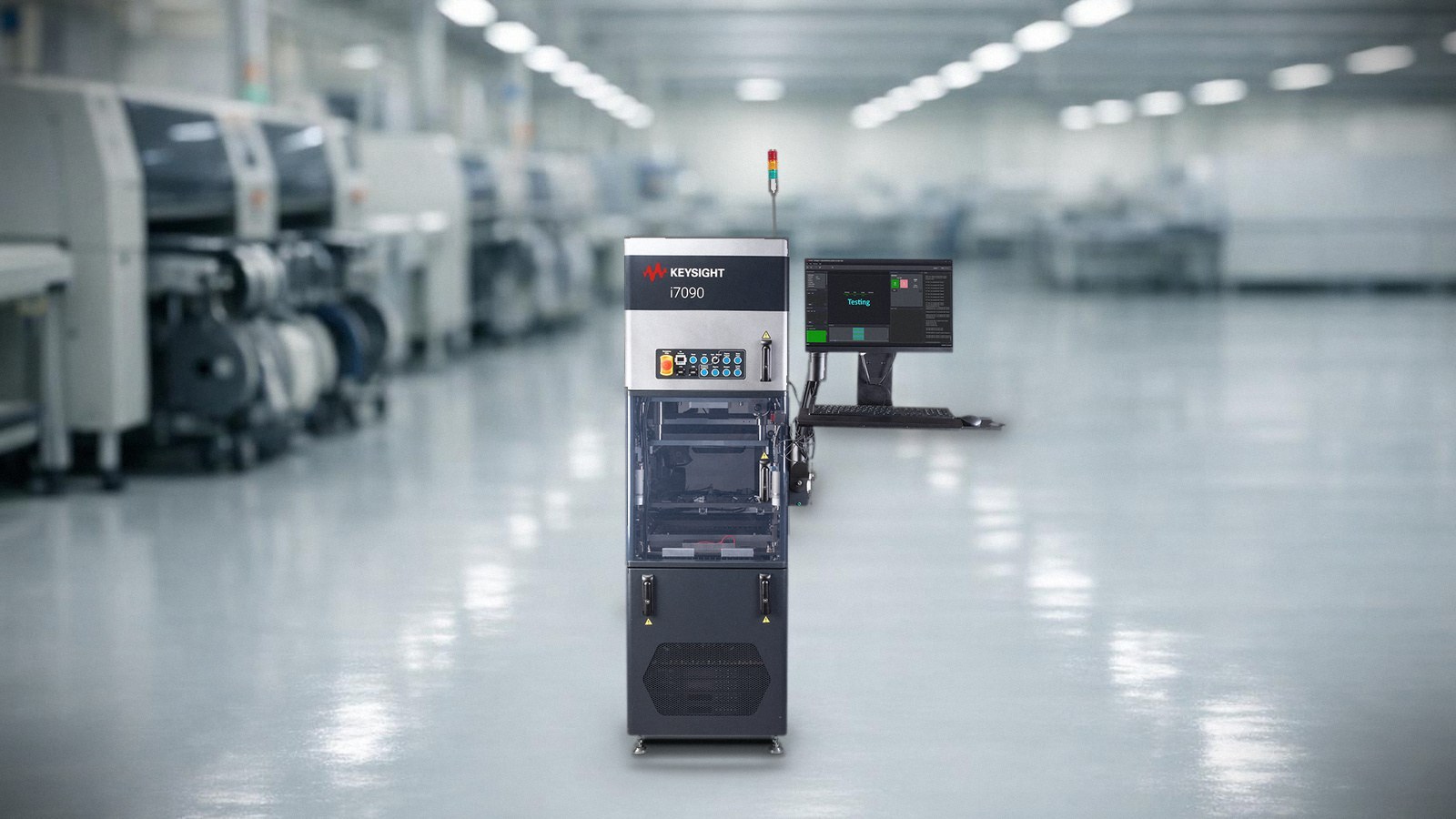

i7090 hướng tới các nhà máy EMS và bán dẫn sản lượng cao — nơi sản xuất bo mạch cho thiết bị tiêu dùng, IoT, thiết bị đeo, module ô tô. Một số kịch bản tiêu biểu:
- Bo IoT/tiêu dùng sản lượng lớn: chạy song song nhiều bo giống hệt nhau để tối đa hóa sản lượng mỗi ca.
- Nạp firmware quy mô lớn: 160 kênh flash cho phép nạp firmware cho hàng loạt bo cùng lúc, loại bỏ máy nạp rời.
- Trạm test hợp nhất: gộp ICT, FCT và boundary scan vào một trạm, giảm số lần thao tác và diện tích sàn.
- Hỗ trợ nanoVTEP: kiểm tra vectorless cho linh kiện SMD siêu nhỏ trên bo mật độ cao.
Vì sao chọn Techmaster để triển khai i7090?
Là nhà phân phối ủy quyền Keysight kèm phòng hiệu chuẩn đạt ISO/IEC 17025 tại Việt Nam, Techmaster cung cấp gói giá trị trọn vòng đời: tư vấn cấu hình, khảo sát mặt bằng (điện, sàn, khí nén), lắp đặt, đào tạo vận hành, hiệu chuẩn và bảo trì factory-level. Khách hàng làm việc với một đầu mối duy nhất từ khâu mua thiết bị đến vận hành lâu dài.
Xem thêm các giải pháp Keysight khác tại trang Keysight — Techmaster. Để được tư vấn cấu hình i7090 phù hợp với sản lượng của nhà máy, Liên hệ Techmaster.
Câu hỏi thường gặp về Keysight i7090
i7090 có thể test được bao nhiêu bo mạch cùng lúc?
i7090 mở rộng tới 20 lõi test song song trên một trạm, cho phép kiểm tra đồng thời nhiều bo mạch (UUT). Số lượng thực tế phụ thuộc vào cấu hình lõi và kích thước bo.
i7090 khác i3070 ở điểm nào?
i3070 Series 6 là ICT tuần tự linh hoạt cho đa dạng bo mạch, còn i7090 là hệ thống kiểm tra bo mạch song song đa lõi, hợp nhất ICT + FCT + nạp flash + boundary scan cho sản xuất sản lượng cực lớn.
i7090 có nạp firmware (flash) được không?
Có. i7090 hỗ trợ tới 160 kênh nạp flash đồng thời (SMH FlashRunner 2.0), cho phép nạp firmware hàng loạt ngay trong chu trình test, loại bỏ máy nạp độc lập.
Techmaster có hỗ trợ lắp đặt và hiệu chuẩn i7090 không?
Có. Techmaster là nhà phân phối ủy quyền Keysight với phòng hiệu chuẩn ISO/IEC 17025, hỗ trợ khảo sát mặt bằng, lắp đặt, đào tạo, hiệu chuẩn và bảo trì tại Việt Nam.
Nguồn tham khảo: Keysight i7090 (Q3000A); thông cáo ra mắt Keysight 2025; số liệu xuất khẩu điện tử theo Tổng cục Thống kê Việt Nam.
