Bo mạch điện tử trong nhà máy Việt Nam ngày càng nhỏ và dày đặc hơn: linh kiện SMD cỡ 0201, connector nhiều chân, module RF và cụm BGA nằm sát nhau khiến kim châm (bed-of-nails) không còn chỗ để tiếp cận nhiều điểm đo. Khi đó, đầu dò vectorless nanoVTEP của Keysight trở thành giải pháp then chốt để phát hiện lỗi hở mạch ở connector, socket và IC mà không cần điểm test truyền thống. Bài viết này giải thích nanoVTEP là gì, hoạt động ra sao và vì sao nó quan trọng với các dây chuyền EMS, bán dẫn tại Việt Nam.
Đầu dò vectorless nanoVTEP là gì?
nanoVTEP là thế hệ đầu dò kiểm tra vectorless thu nhỏ của Keysight, gồm một bộ khuếch đại (amplifier) siêu nhỏ tích hợp cùng barrel, spring clip và receptacle. Đây là phiên bản thu gọn của công nghệ VTEP (Vectorless Test) kinh điển, được thiết kế riêng cho các bo mạch mật độ cao nơi khe hở gá đo (fixture clearance) là “tài nguyên” quý giá.

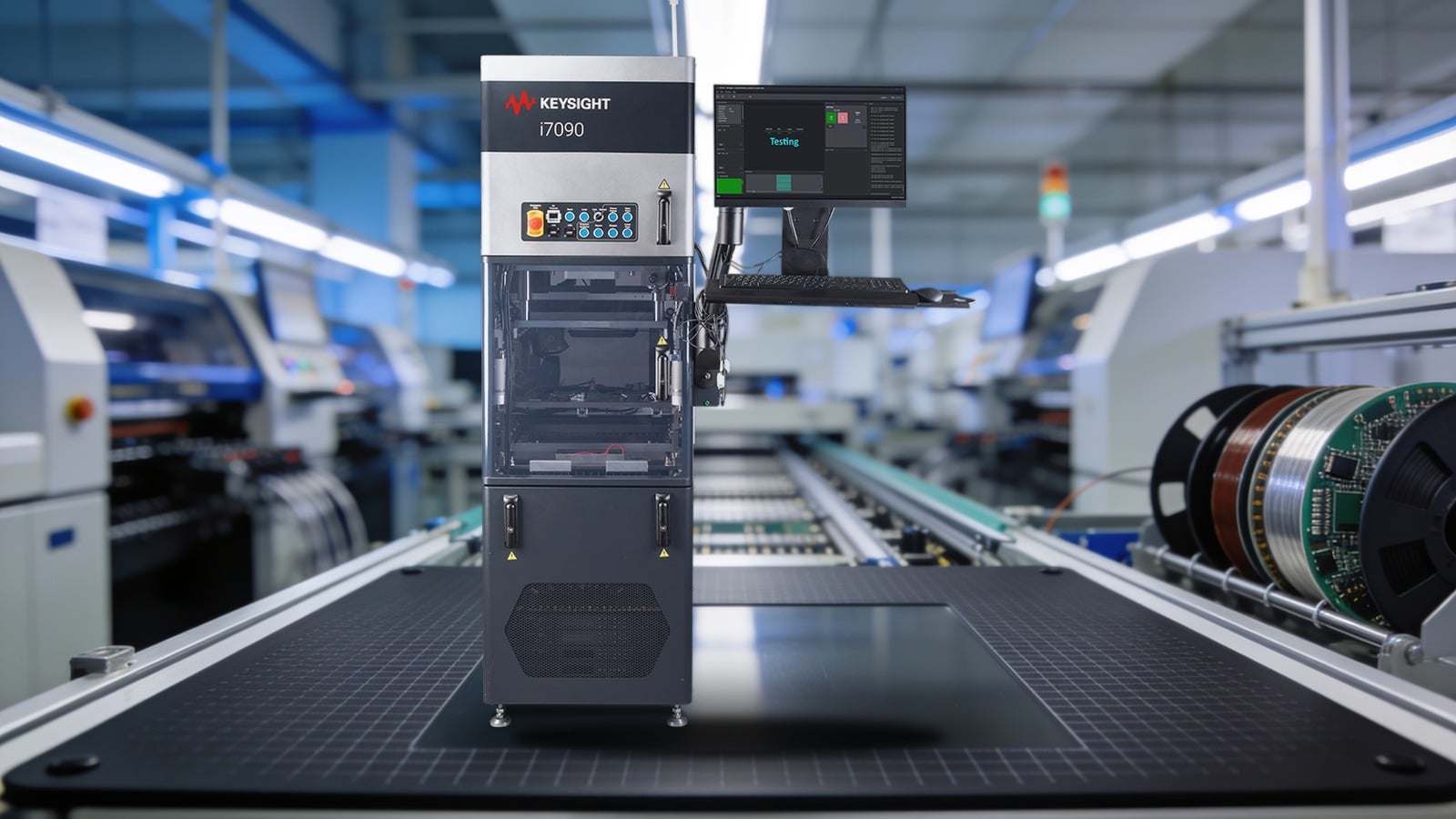

Điểm nổi bật của nanoVTEP: bộ khuếch đại được thu nhỏ tới mức có thể kiểm tra được những linh kiện chỉ 4×4 mm — nhỏ hơn khoảng 60% so với đầu dò VTEP truyền thống. Nhờ đó, kỹ sư test có thể đặt nhiều đầu dò hơn trên cùng một diện tích gá, tăng độ bao phủ kiểm tra (test coverage) mà không phải hy sinh linh kiện xung quanh. nanoVTEP chạy trên nền tảng máy kiểm tra ICT Keysight i3070 Series 6 và hệ thống kiểm tra song song i7090.
Vì sao kiểm tra vectorless quan trọng với bo mạch mật độ cao?
Kiểm tra trong mạch (ICT) truyền thống dựa vào bed-of-nails — hàng trăm kim châm tiếp xúc các điểm test trên bo mạch. Nhưng khi bo mạch càng nhỏ và dày đặc, số điểm test khả dụng càng ít, đặc biệt tại các connector nhiều chân và cụm IC nơi đường mạch bị “chôn” dưới lớp linh kiện. Những chân connector bị hở (open) do lỗi hàn thường lọt qua kiểm tra điện thông thường và chỉ bị phát hiện muộn ở khâu chức năng — làm tăng chi phí sửa chữa.
Kiểm tra vectorless giải quyết đúng khoảng trống này: nó phát hiện lỗi hở mạch tại chân connector, socket và IC mà không cần vector kiểm tra (không cần lập trình pattern chức năng phức tạp). Với các nhà máy điện tử và bán dẫn tại Việt Nam đang chuyển sang board đa lớp mật độ cao, đây là cách mở rộng độ bao phủ lỗi mà không kéo dài thời gian phát triển chương trình test.
nanoVTEP hoạt động như thế nào?

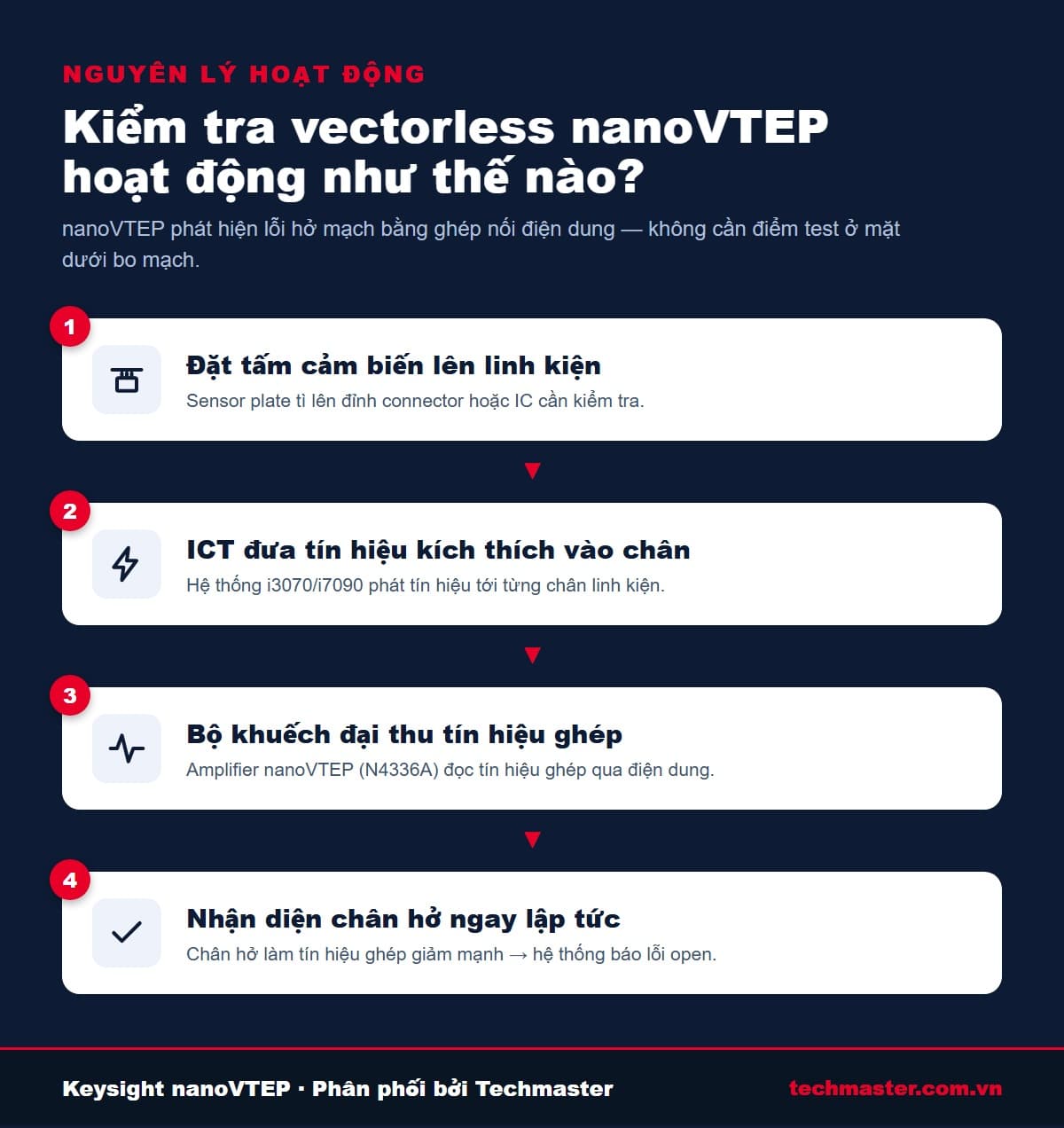

nanoVTEP dựa trên nguyên lý ghép nối điện dung (capacitive coupling). Một tấm cảm biến (sensor plate) được đặt tì lên đỉnh của connector hoặc IC cần kiểm tra. Hệ thống ICT đưa một tín hiệu kích thích vào chân linh kiện; nếu chân được hàn tốt và tiếp xúc với đường mạch, tín hiệu sẽ ghép qua điện dung tới tấm cảm biến và được bộ khuếch đại nanoVTEP thu lại. Khi một chân bị hở, tín hiệu ghép giảm mạnh — hệ thống nhận diện ngay lỗi open đó.
Vì phép đo diễn ra qua ghép nối điện dung từ mặt trên linh kiện, kỹ thuật này không cần điểm test ở mặt dưới bo mạch. Bộ khuếch đại siêu nhỏ của nanoVTEP (model N4336A) tích hợp sẵn, không cần hàn thêm, giúp gá đo gọn hơn và dễ bố trí trên board chật. Card MUX N4334B cho phép kết nối tới 64 đầu dò trên mỗi card MUX, còn tính năng Connect Check (N4348B) tận dụng diode sẵn có trong linh kiện để xác nhận đầu dò đã tiếp xúc đúng.
nanoVTEP khác gì so với VTEP truyền thống?
Cả VTEP và nanoVTEP đều dùng chung nguyên lý ghép nối điện dung, nhưng khác biệt lớn nhất nằm ở kích thước và khả năng đặt đầu dò:
- Thu nhỏ 60%: bộ khuếch đại nanoVTEP nhỏ hơn nhiều so với VTEP, cho phép kiểm tra linh kiện chỉ 4×4 mm.
- Khe hở gá đo: nanoVTEP tối ưu cho fixture mật độ cao, nơi VTEP truyền thống không đủ chỗ đặt.
- Không cần hàn thêm: amplifier N4336A tích hợp, giảm công chuẩn bị gá.
- Độ bao phủ cao hơn: đặt được nhiều đầu dò hơn trên cùng diện tích → phát hiện nhiều lỗi hở hơn.
Với các board đã cạn điểm test, doanh nghiệp có thể kết hợp nanoVTEP cùng phân tích boundary scan x1149 để phủ kín cả phần digital lẫn phần connector/IC không có điểm đo.
Bộ sản phẩm nanoVTEP gồm những gì?
nanoVTEP là một họ phụ kiện linh hoạt, cho phép cấu hình theo từng loại bo mạch:
- N4335A / N4335C: bộ đầu dò nanoVTEP đầy đủ (amplifier + barrel + spring clip + receptacle), đóng gói 100 chiếc — phù hợp linh kiện ≤10 mm.
- N4336A: bộ khuếch đại thu nhỏ, không cần hàn thêm.
- N4334B: card MUX, kết nối tới 64 đầu dò.
- N4337A–N4342A: dải tấm cảm biến (sensor plate) từ 4 mm tới 152 mm theo hình học linh kiện.
- N4348B Connect Check: xác minh tiếp xúc đầu dò qua diode của linh kiện (dùng với MUX).
- Q4036A: board điều hòa tín hiệu mini, 16 cổng.
Ứng dụng nanoVTEP trong nhà máy điện tử Việt Nam
Việt Nam đã trở thành trung tâm sản xuất điện tử lớn của khu vực: năm 2024, nhóm máy vi tính, sản phẩm điện tử và linh kiện đạt kim ngạch xuất khẩu khoảng 72,58 tỷ USD, chiếm tỷ trọng hàng đầu trong tổng kim ngạch. Cùng với làn sóng đầu tư bán dẫn, các dòng sản phẩm ngày càng nhỏ gọn và mật độ cao đặt ra bài toán kiểm tra khó hơn cho khâu ICT.
nanoVTEP đặc biệt hữu ích cho:
- Nhà máy EMS mật độ cao lắp ráp connector nhiều chân, board đa lớp — nơi độ bao phủ ICT bị giới hạn bởi điểm test.
- Sản xuất bán dẫn và module RF với linh kiện SMD siêu nhỏ, cụm IC/BGA sát nhau.
- Dây chuyền sản lượng lớn muốn phát hiện sớm lỗi hở connector trước khi chuyển sang kiểm tra chức năng, giảm chi phí sửa chữa.

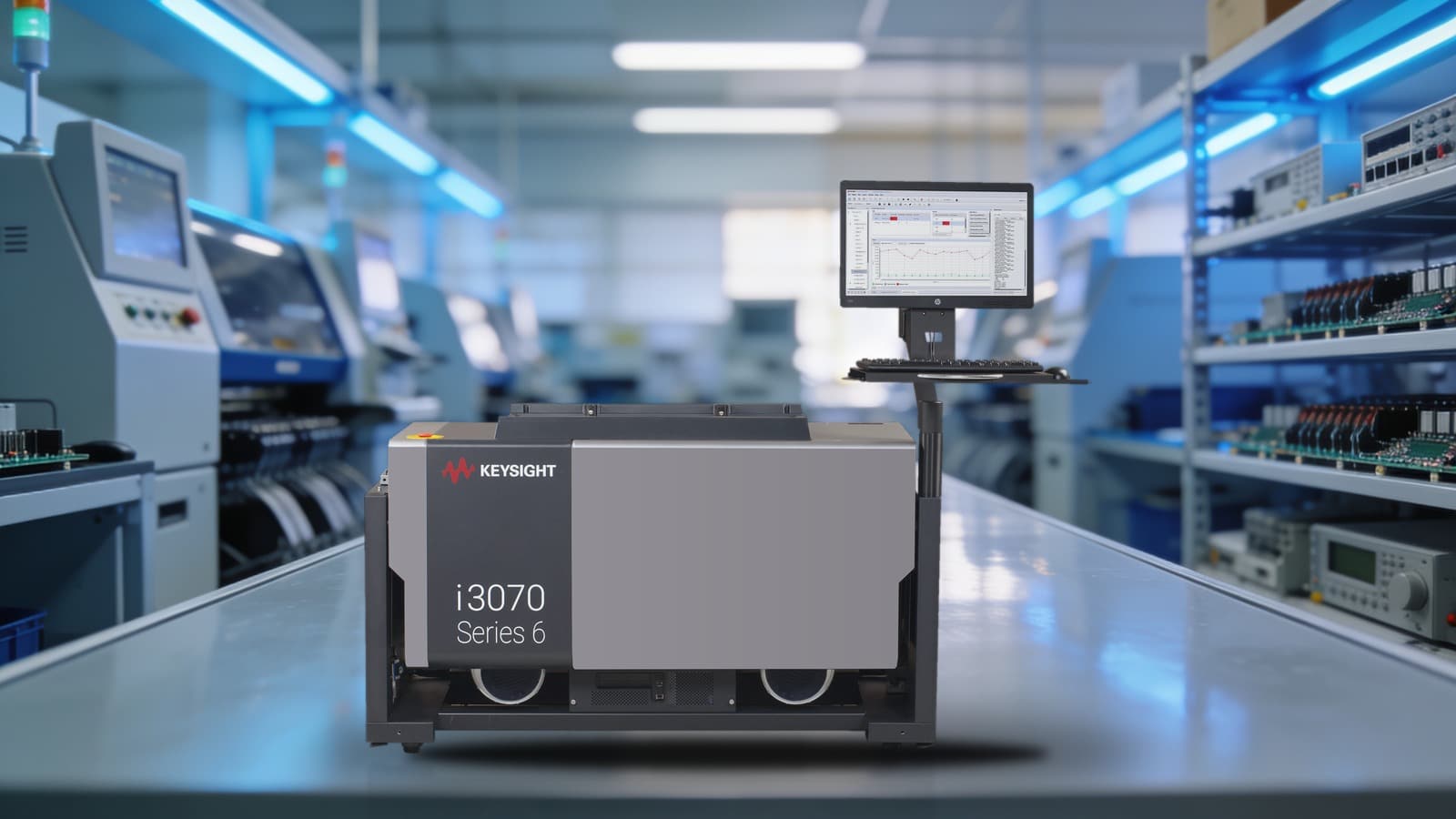

nanoVTEP tích hợp trực tiếp trên i3070 Series 6, i7090 và cả dòng ICT cỡ nhỏ i1000, nên doanh nghiệp có thể nâng cấp năng lực kiểm tra vectorless mà không cần thay toàn bộ hệ thống. Xem thêm danh mục hệ thống kiểm tra trong mạch (ICT) Keysight và toàn bộ giải pháp Keysight tại Techmaster.
Câu hỏi thường gặp về nanoVTEP
nanoVTEP có cần điểm test trên bo mạch không?
Không. nanoVTEP dùng ghép nối điện dung từ mặt trên linh kiện để phát hiện lỗi hở chân connector/IC, nên không phụ thuộc vào điểm test truyền thống ở mặt dưới board — rất phù hợp với bo mạch mật độ cao đã cạn điểm đo.
nanoVTEP kiểm tra được linh kiện nhỏ tới mức nào?
Nhờ bộ khuếch đại thu nhỏ khoảng 60% so với VTEP, nanoVTEP kiểm tra được linh kiện cỡ 4×4 mm. Bộ N4335A phù hợp với linh kiện có kích thước từ 10 mm trở xuống, còn dải tấm cảm biến N4337A–N4342A trải rộng từ 4 mm đến 152 mm.
nanoVTEP dùng được trên hệ thống ICT nào?
nanoVTEP tích hợp trên các nền tảng ICT Keysight gồm i3070 Series 6, i7090 (Q3000A) và i1000. Card MUX N4334B kết nối tới 64 đầu dò, giúp mở rộng số điểm kiểm tra vectorless trên mỗi hệ thống.
Mua đầu dò nanoVTEP chính hãng ở đâu tại Việt Nam?
Techmaster Electronics là nhà phân phối ủy quyền của Keysight tại Việt Nam, cung cấp đầy đủ họ đầu dò nanoVTEP, hệ thống ICT và dịch vụ hiệu chuẩn ISO/IEC 17025. Vui lòng liên hệ Techmaster để được tư vấn cấu hình phù hợp với dòng sản phẩm của nhà máy.
