Máy hiện sóng là gì? Máy hiện sóng (tiếng Anh: oscilloscope, còn gọi là dao động ký) là thiết bị đo điện tử hiển thị sự biến thiên của điện áp theo thời gian dưới dạng đồ thị trên màn hình. Nhờ đó kỹ sư có thể “nhìn thấy” hình dạng tín hiệu, đo biên độ, tần số, chu kỳ, thời gian lên/xuống và phát hiện những bất thường mà đồng hồ vạn năng không thể thấy được. Bài viết này của Techmaster — nhà phân phối ủy quyền Keysight tại Việt Nam — giải thích cấu tạo, nguyên lý hoạt động và cách chọn đúng băng thông máy hiện sóng cho công việc của bạn.

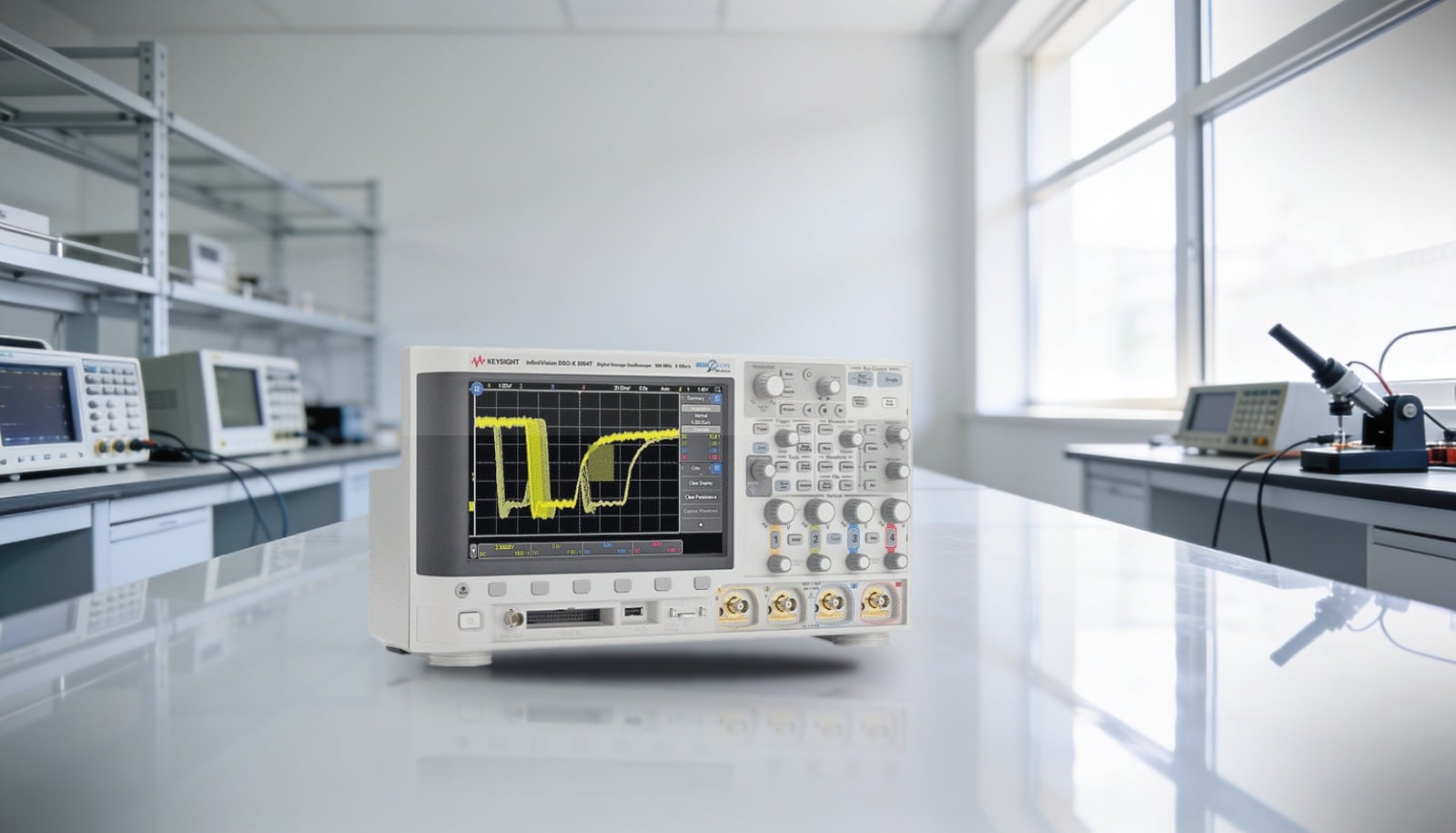

Máy hiện sóng là gì và dùng để làm gì?
Máy hiện sóng là thiết bị vẽ đồ thị của tín hiệu điện: trục ngang là thời gian, trục dọc là điện áp. Mỗi điểm sáng trên màn hình cho biết điện áp tại một thời điểm, nối lại thành dạng sóng (waveform) mà mắt người quan sát được. Trong khi đồng hồ vạn năng chỉ cho một con số (ví dụ 5 V), máy hiện sóng cho biết tín hiệu đó là xung vuông, hình sin, có nhiễu hay có gai điện áp (glitch) hay không.
Trong thực tế, máy hiện sóng được dùng để:
- Gỡ lỗi mạch điện tử: quan sát tín hiệu số, tín hiệu tương tự, nguồn xung, giao tiếp I2C/SPI/UART.
- Đo đặc tính tín hiệu: biên độ, tần số, chu kỳ, độ rộng xung, thời gian lên/xuống, độ trễ, jitter.
- Bắt sự kiện bất thường: gai nhiễu, sụt áp, xung hiếm gặp bằng các chế độ trigger nâng cao.

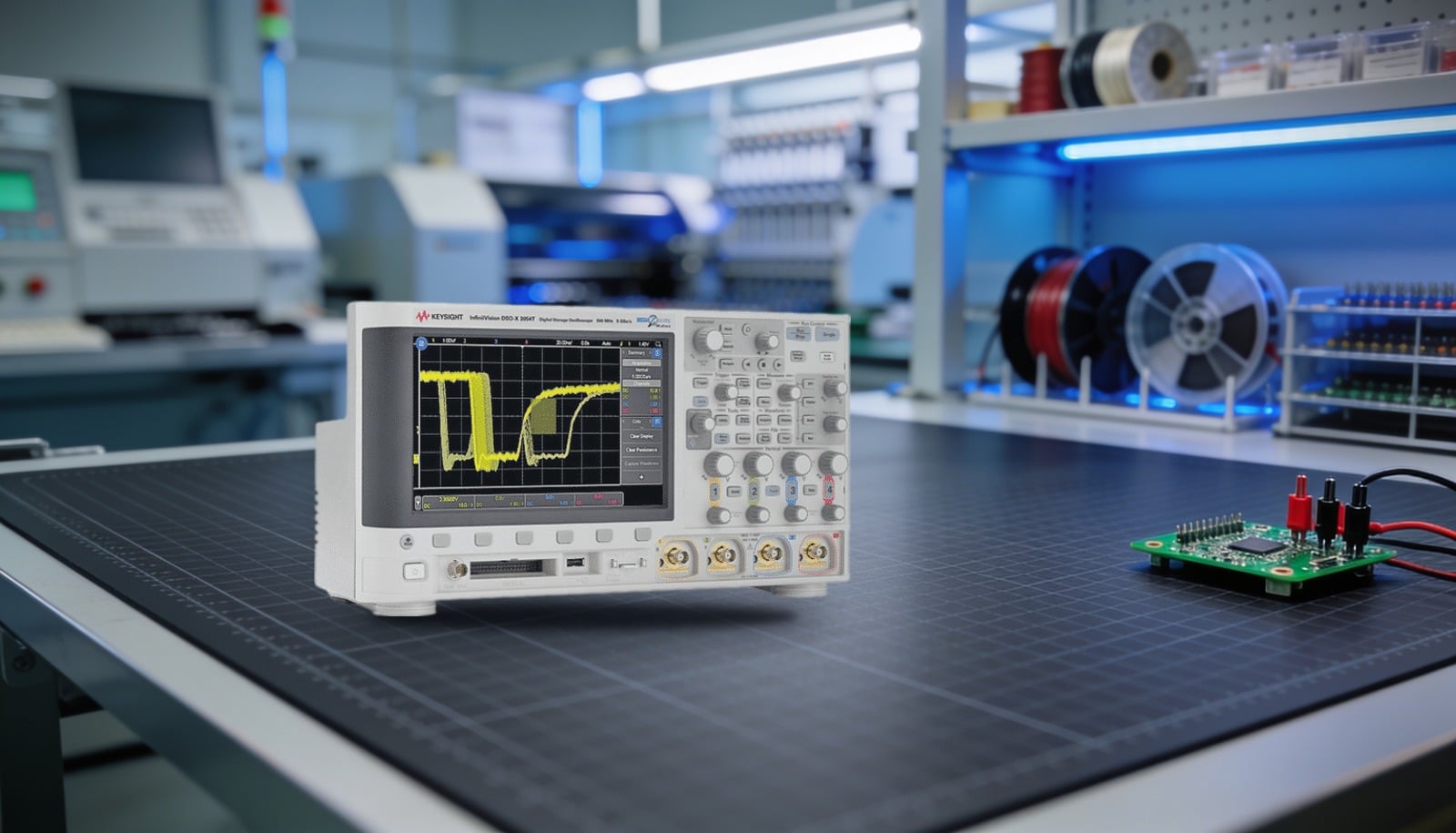

- Kiểm tra chất lượng sản xuất: xác nhận bo mạch hoạt động đúng thiết kế trước khi xuất xưởng.
- Đào tạo và nghiên cứu: công cụ nền tảng trong mọi phòng thí nghiệm điện – điện tử.

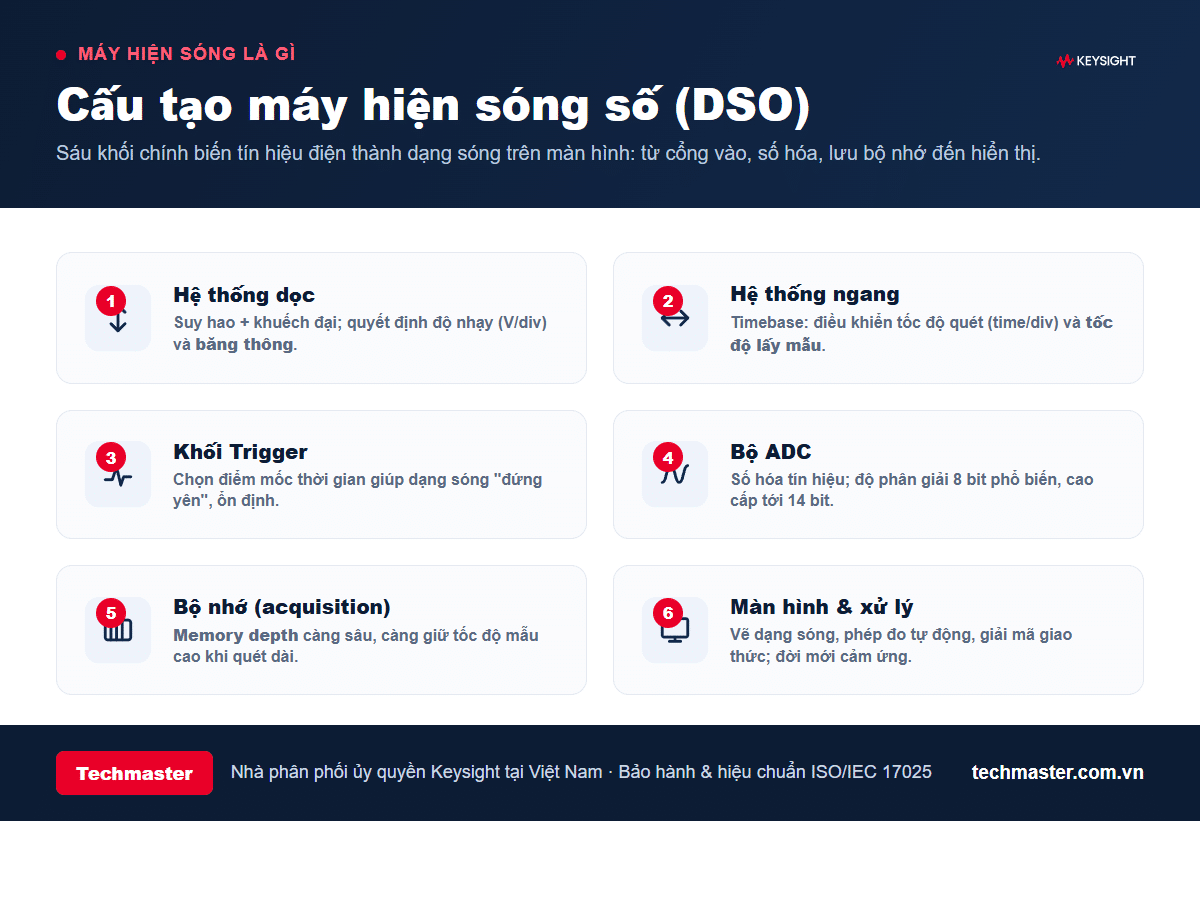

Cấu tạo của máy hiện sóng gồm những gì?
Một máy hiện sóng số (Digital Storage Oscilloscope – DSO) hiện đại gồm các khối chính sau:
- Hệ thống dọc (vertical): gồm bộ suy hao và bộ khuếch đại, quyết định độ nhạy (volts/div) và băng thông của máy. Đây là “cổng vào” của tín hiệu.
- Hệ thống ngang (horizontal / timebase): điều khiển tốc độ quét (time/div) và tốc độ lấy mẫu (sample rate) của bộ chuyển đổi.
- Khối trigger (kích khởi): quyết định thời điểm bắt đầu vẽ dạng sóng, giúp hình ảnh đứng yên và ổn định thay vì trôi liên tục.
- Bộ chuyển đổi tương tự – số (ADC): số hóa tín hiệu; độ phân giải thường là 8 bit, các dòng cao cấp như Keysight InfiniiVision HD3 đạt 14 bit để đo biên độ chính xác hơn.
- Bộ nhớ (memory / acquisition): lưu các điểm mẫu; độ sâu bộ nhớ (memory depth) càng lớn thì càng ghi được đoạn tín hiệu dài ở tốc độ mẫu cao.
- Màn hình và bộ xử lý hiển thị: vẽ dạng sóng, hiện phép đo tự động, giải mã giao thức; máy đời mới dùng màn hình cảm ứng.
Các máy hiện sóng đời đầu là loại analog (dùng ống tia âm cực CRT). Ngày nay gần như toàn bộ là máy hiện sóng số (DSO), và phiên bản tích hợp thêm kênh số để phân tích logic được gọi là máy hiện sóng tín hiệu hỗn hợp (MSO).
Nguyên lý hoạt động của máy hiện sóng
Nguyên lý của một máy hiện sóng số có thể tóm tắt theo chuỗi: tín hiệu vào → suy hao/khuếch đại → lấy mẫu và số hóa (ADC) → lưu vào bộ nhớ → xử lý và vẽ lên màn hình.
Khi tín hiệu đi vào kênh đo, hệ thống dọc điều chỉnh biên độ cho phù hợp dải đo. Bộ ADC lấy mẫu tín hiệu hàng tỷ lần mỗi giây, biến mỗi mẫu thành một con số và lưu vào bộ nhớ. Khối trigger xác định điểm mốc thời gian để mỗi lần quét đều bắt đầu ở cùng một vị trí của tín hiệu — nhờ vậy dạng sóng lặp lại “đứng yên” trên màn hình. Cuối cùng bộ xử lý dựng lại đường tín hiệu và tính các thông số như tần số, biên độ, độ rộng xung một cách tự động.
Một chỉ số quan trọng nhưng hay bị bỏ qua là tốc độ cập nhật dạng sóng (waveform update rate). Giữa hai lần quét, máy có một khoảng “thời gian chết” (dead time) để xử lý; dead time càng lớn thì càng dễ bỏ sót sự kiện hiếm. Công nghệ như MegaZoom trên máy hiện sóng Keysight InfiniiVision đạt tới 1.000.000 dạng sóng/giây, giúp bắt được gai nhiễu chỉ xuất hiện vài lần trong hàng triệu chu kỳ.
Các thông số quan trọng khi đọc máy hiện sóng
Năm thông số quyết định phần lớn hiệu năng máy hiện sóng là: băng thông, tốc độ lấy mẫu, độ sâu bộ nhớ, số kênh và độ phân giải ADC. Cụ thể:
- Băng thông (bandwidth): dải tần máy đo được, tính tại điểm suy giảm −3 dB (biên độ còn ~70,7%). Đây là thông số quan trọng nhất — xem cách chọn ở phần dưới.
- Tốc độ lấy mẫu (sample rate): số mẫu/giây (Sa/s). Theo định lý Nyquist phải ≥ 2 lần tần số tín hiệu, nhưng thực tế nên ≥ 4–5 lần để dựng dạng sóng trung thực.
- Độ sâu bộ nhớ (memory depth): số điểm mẫu lưu được. Bộ nhớ càng sâu càng giữ được tốc độ mẫu cao khi quét đoạn thời gian dài.
- Số kênh: thường 2 hoặc 4 kênh tương tự; bản MSO có thêm 8–16 kênh số.
- Độ phân giải ADC: 8 bit là phổ biến; 12–14 bit cho phép nhìn chi tiết biên độ nhỏ (ví dụ đo gợn nguồn).
Ngoài ra còn có tốc độ cập nhật dạng sóng, các chế độ trigger, và khả năng tích hợp thêm thiết bị (máy phát sóng, vôn kế, đếm tần số, giải mã giao thức) trong cùng một khung máy.

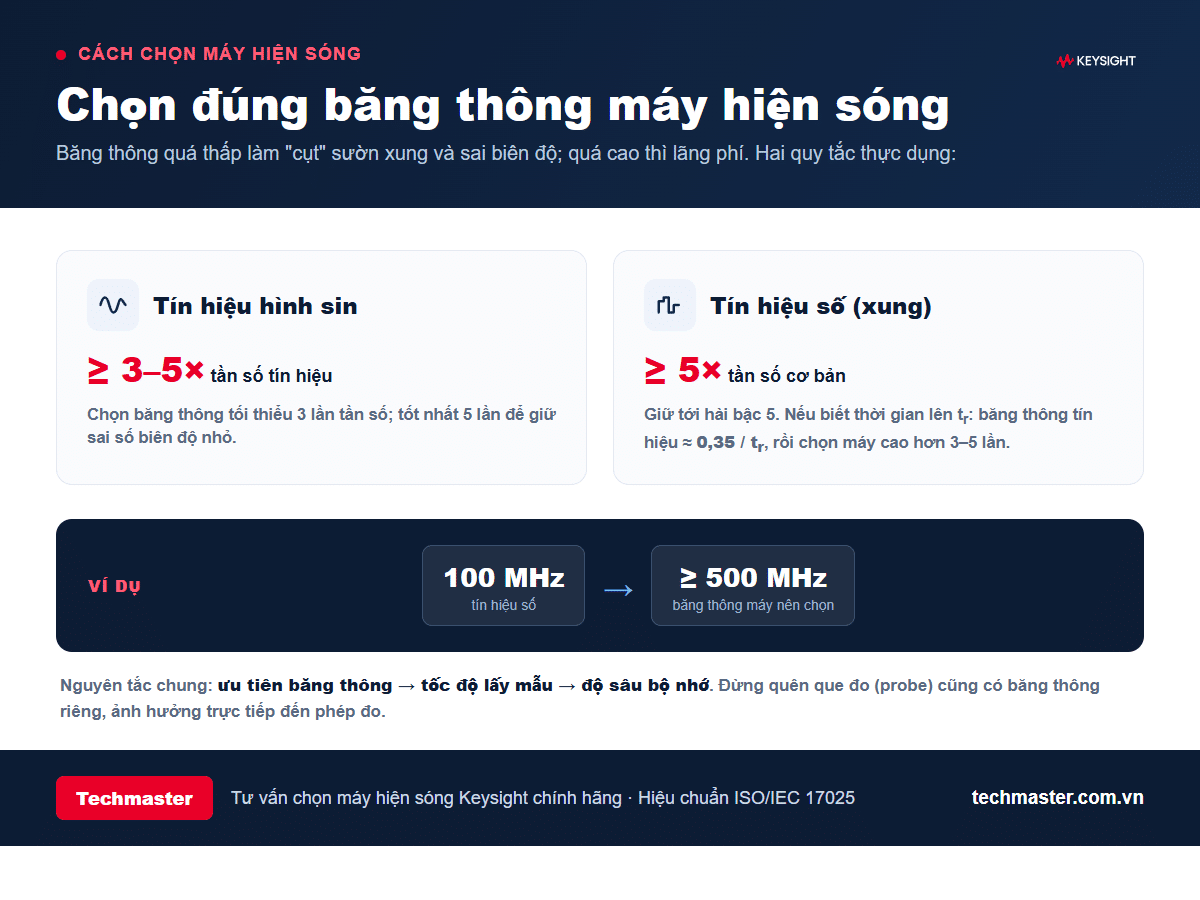

Cách chọn đúng băng thông máy hiện sóng
Quy tắc chọn băng thông: chọn máy có băng thông ≥ 3–5 lần tần số tín hiệu hình sin, hoặc ≥ 5 lần tần số cơ bản với tín hiệu số. Đây là bước dễ sai nhất khi mua máy hiện sóng — băng thông quá thấp sẽ làm “cụt” các sườn xung và sai biên độ, còn quá cao thì lãng phí chi phí. Hai quy tắc thực dụng chi tiết:
- Với tín hiệu hình sin: chọn băng thông ≥ 3 lần tần số tín hiệu (tối thiểu), tốt nhất là ≥ 5 lần để giữ sai số biên độ nhỏ.
- Với tín hiệu số (xung vuông): điều quan trọng là sườn xung, không phải tần số xung. Quy tắc phổ biến: băng thông ≥ 5 lần tần số cơ bản của tín hiệu số, để giữ được ít nhất tới hài bậc 5. Nếu biết thời gian lên (rise time tr), có thể ước lượng băng thông tín hiệu ≈ 0,35 / tr, rồi chọn máy có băng thông cao hơn khoảng 3–5 lần giá trị đó.
Ví dụ: đo tín hiệu số 100 MHz → nên chọn máy hiện sóng băng thông tối thiểu 500 MHz. Đo vi điều khiển clock 20 MHz → 100 MHz là đủ, nhưng 200 MHz sẽ an toàn cho các sườn xung nhanh.
Nguyên tắc chung: ưu tiên băng thông, rồi đến tốc độ lấy mẫu và bộ nhớ. Đừng quên chất lượng đầu đo (probe) — que đo cũng có băng thông riêng và ảnh hưởng trực tiếp đến phép đo.
Các loại máy hiện sóng và cách chọn theo nhu cầu
Máy hiện sóng ngày nay chia theo phân khúc băng thông và mục đích sử dụng. Với dòng máy hiện sóng Keysight InfiniiVision, có thể tham khảo nhanh:
- Giáo dục & cơ bản (dòng 1000 X): băng thông 50–200 MHz, giá phổ thông cho trường học và bàn thử nghiệm — ví dụ Keysight EDUX1002G.
- Phổ thông – tầm trung (dòng 3000T X): băng thông tới 1 GHz, màn hình cảm ứng, cho R&D và bảo trì sản xuất.
- Nâng cao (dòng 4000 X): băng thông 200 MHz – 1,5 GHz, màn hình cảm ứng 12,1 inch lớn.
- Cao cấp (dòng 6000 X): băng thông 1–6 GHz cho tín hiệu tốc độ cao.
- Độ phân giải cao (dòng HD3): ADC 14 bit cho phép đo biên độ nhỏ và gợn nguồn chính xác.
Nếu chưa chắc nên chọn dòng nào, hãy đọc thêm bài máy hiện sóng Keysight InfiniiVision X-Series hoặc xem toàn bộ danh mục tại chuyên mục máy hiện sóng Keysight.
Máy hiện sóng trong ngành điện tử Việt Nam
Điện tử là một trong những trụ cột xuất khẩu của Việt Nam: theo Trung tâm WTO (VCCI), nhóm máy vi tính, sản phẩm điện tử và linh kiện đạt kim ngạch xuất khẩu khoảng 72,58 tỷ USD năm 2024. Đằng sau đó là hàng loạt nhà máy EMS, doanh nghiệp thiết kế và trường kỹ thuật — nơi máy hiện sóng là thiết bị đo không thể thiếu để gỡ lỗi, kiểm tra và đào tạo.
Là nhà phân phối ủy quyền Keysight tại Việt Nam, Techmaster tư vấn chọn đúng model theo nhu cầu, cung cấp bảo hành chính hãng và dịch vụ hiệu chuẩn máy hiện sóng đạt chuẩn ISO/IEC 17025 ngay trong nước — không cần gửi thiết bị ra nước ngoài.
Câu hỏi thường gặp về máy hiện sóng
Máy hiện sóng là gì?
Máy hiện sóng (oscilloscope, dao động ký) là thiết bị đo hiển thị điện áp theo thời gian dưới dạng đồ thị, giúp kỹ sư quan sát hình dạng tín hiệu và đo biên độ, tần số, chu kỳ, thời gian lên/xuống cùng nhiều thông số khác mà đồng hồ vạn năng không thể hiện được.
Máy hiện sóng khác đồng hồ vạn năng thế nào?
Đồng hồ vạn năng cho một giá trị số (điện áp, dòng, điện trở) tại một thời điểm, còn máy hiện sóng vẽ toàn bộ dạng sóng theo thời gian — cho thấy tín hiệu là hình sin, xung vuông, có nhiễu hay gai điện áp hay không. Vì vậy máy hiện sóng phù hợp để gỡ lỗi và phân tích tín hiệu động.
Nên chọn máy hiện sóng băng thông bao nhiêu?
Với tín hiệu hình sin, chọn băng thông ≥ 3–5 lần tần số tín hiệu. Với tín hiệu số, chọn băng thông ≥ 5 lần tần số cơ bản để giữ tới hài bậc 5; hoặc ước lượng băng thông tín hiệu ≈ 0,35 chia cho thời gian lên của xung rồi chọn máy có băng thông cao hơn 3–5 lần. Ví dụ tín hiệu số 100 MHz nên dùng máy 500 MHz.
Máy hiện sóng số (DSO) và MSO khác nhau ra sao?
DSO (Digital Storage Oscilloscope) đo các kênh tương tự. MSO (Mixed Signal Oscilloscope) bổ sung thêm 8–16 kênh số để phân tích đồng thời tín hiệu số và tương tự, phù hợp đo mạch nhúng và giao tiếp nối tiếp như I2C, SPI, UART.
Mua và hiệu chuẩn máy hiện sóng ở đâu tại Việt Nam?
Techmaster Electronics là nhà phân phối ủy quyền Keysight và có phòng hiệu chuẩn đạt ISO/IEC 17025 tại Việt Nam. Bạn có thể liên hệ Techmaster để được tư vấn model phù hợp, báo giá và dịch vụ hiệu chuẩn/bảo hành.
