Khi HDMI Forum công bố phiên bản 2.2 của đặc tả HDMI vào ngày 25/06/2025, băng thông tổng hợp tối đa tăng gấp đôi so với HDMI 2.1: từ 48 Gbps lên 96 Gbps. Con số đó nghe hấp dẫn với người dùng cuối, nhưng với kỹ sư đo kiểm nó có nghĩa là mọi biên độ sai số trên đường truyền đều bị siết lại. Bài viết này đi vào kiểm thử HDMI 2.2 ở lớp vật lý: đo cái gì, cần cấu hình ra sao, và vì sao băng thông máy hiện sóng lại là điều kiện tiên quyết chứ không phải tuỳ chọn.
HDMI 2.2 thay đổi gì ở lớp vật lý

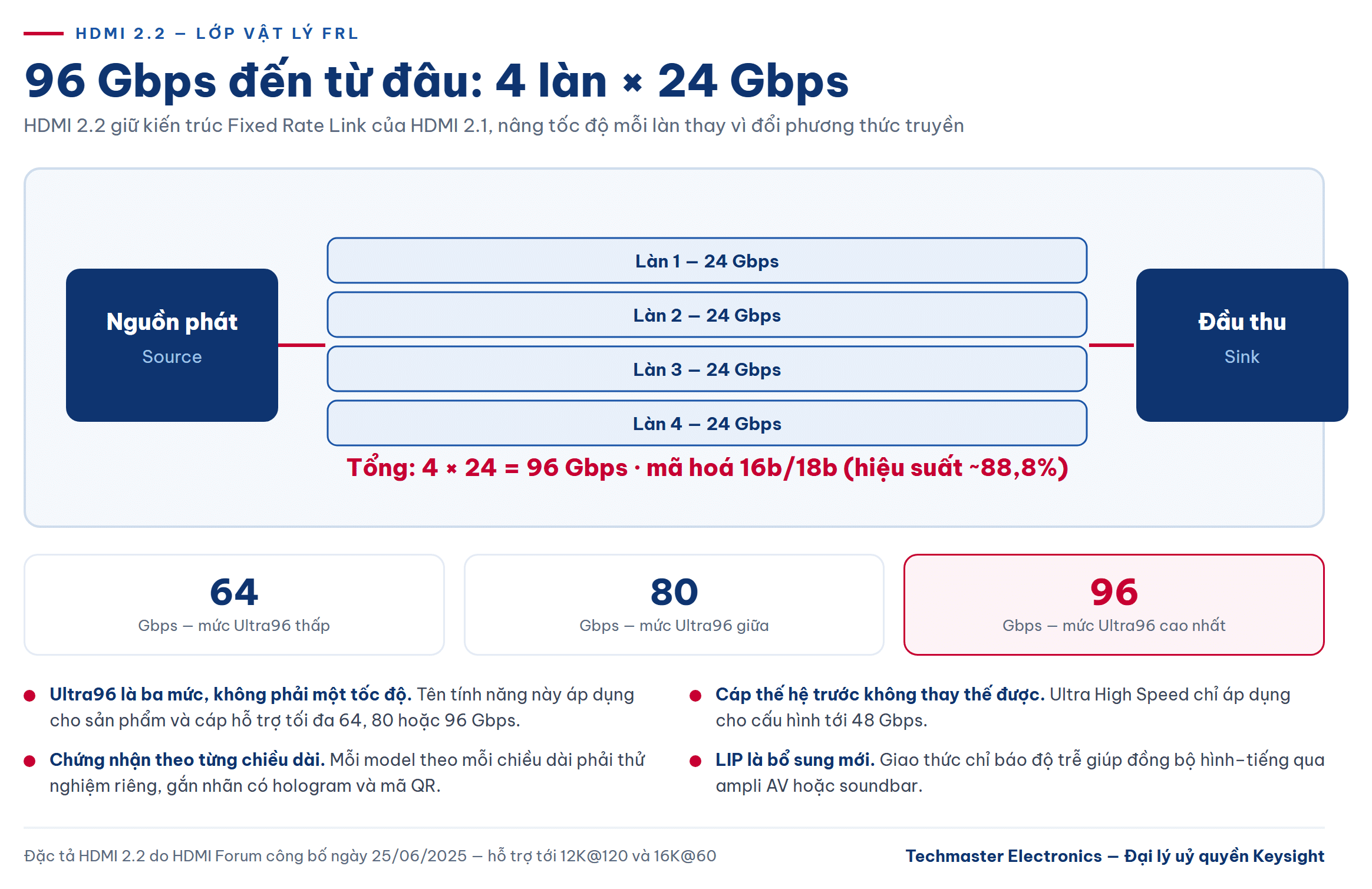

HDMI 2.2 giữ nguyên kiến trúc truyền dẫn FRL (Fixed Rate Link) đã có từ HDMI 2.1 thay vì quay lại TMDS. Tín hiệu vẫn đi trên 4 làn dữ liệu, nhưng tốc độ mỗi làn được nâng lên tới 24 Gbps, cho tổng 4 × 24 = 96 Gbps. Sơ đồ mã hoá là 16b/18b, tức hiệu suất đường truyền khoảng 88,8% — phần còn lại dành cho việc duy trì cân bằng DC và đồng bộ khung.
Đặc tả cũng định nghĩa tên tính năng Ultra96 cho sản phẩm và cáp hỗ trợ các mức băng thông tối đa 64, 80 hoặc 96 Gbps. Đây là điểm dễ nhầm: Ultra96 không phải một tốc độ duy nhất mà là một họ ba mức. Cáp Ultra96 nằm trong Chương trình chứng nhận cáp HDMI, yêu cầu từng model theo từng chiều dài phải được thử nghiệm và chứng nhận riêng, gắn nhãn có hologram và mã QR để tra cứu. Cáp Ultra High Speed thế hệ trước chỉ áp dụng cho cấu hình tới 48 Gbps, nên không thể dùng thay thế khi hệ thống chạy ở mức Ultra96.
Về khả năng hiển thị, HDMI 2.2 mở đường cho các định dạng chroma đầy đủ không nén như 8K@60 4:4:4 và 4K@240 4:4:4 ở độ sâu màu 10-bit và 12-bit, đồng thời hỗ trợ tới 12K@120 và 16K@60. Một bổ sung đáng chú ý khác là giao thức LIP (Latency Indication Protocol) nhằm cải thiện đồng bộ hình–tiếng trong các cấu hình nhiều chặng, ví dụ khi tín hiệu đi qua ampli AV hoặc loa soundbar trước khi tới màn hình.
Kiểm thử HDMI 2.2 gồm những phép đo nào

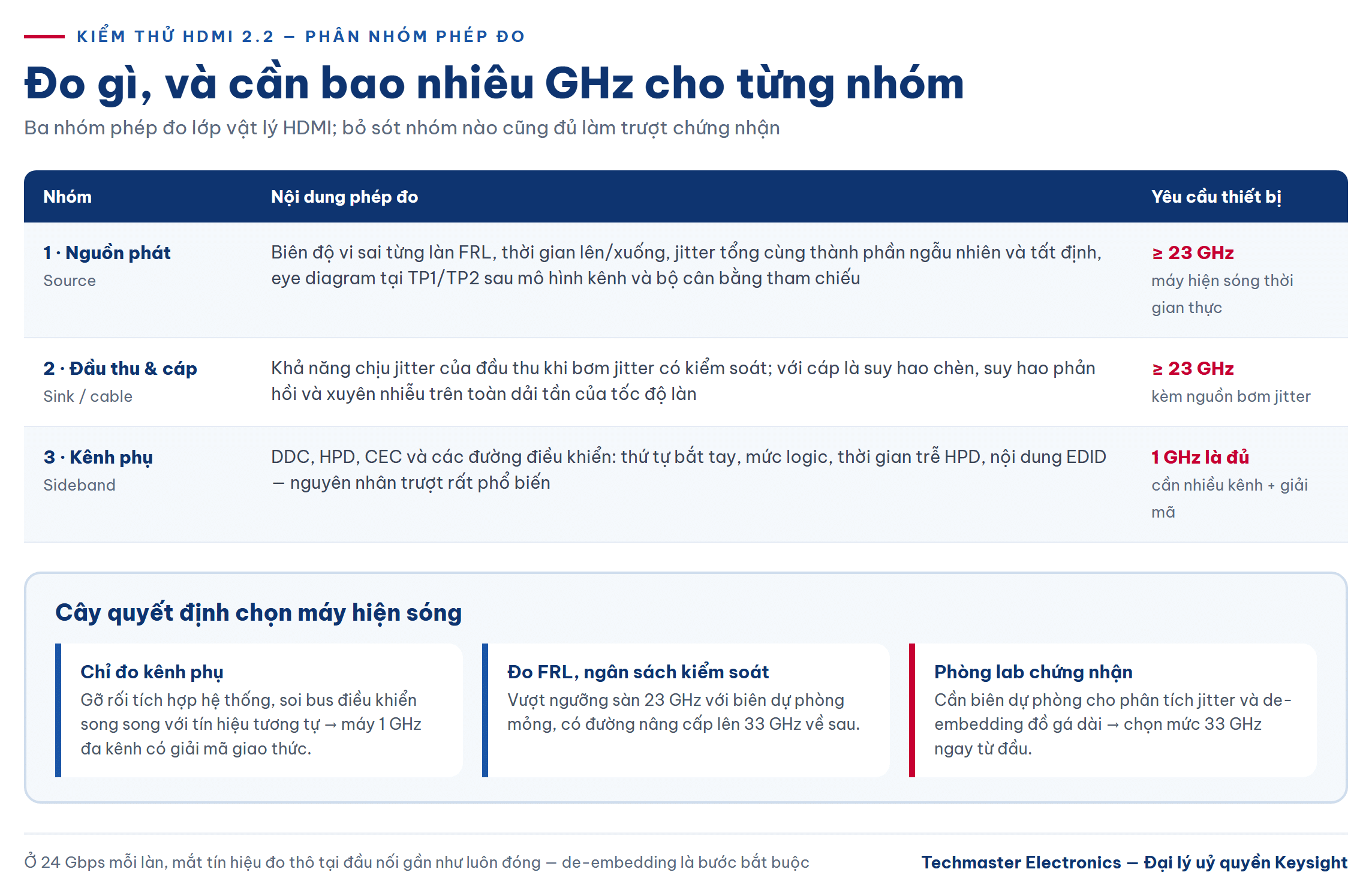

Một chiến dịch đo lớp vật lý HDMI đầy đủ chia làm ba nhóm, và nhóm nào cũng có thể làm hỏng kết quả chứng nhận nếu bỏ sót.
Nhóm 1 — Nguồn phát (source)
Đây là phần nặng nhất. Kỹ sư phải đo biên độ vi sai của từng làn FRL, thời gian lên/xuống, jitter tổng cùng các thành phần ngẫu nhiên và tất định, và quan trọng nhất là eye diagram HDMI tại điểm chuẩn TP1/TP2 sau khi áp dụng mô hình kênh và bộ cân bằng tham chiếu. Ở tốc độ 24 Gbps mỗi làn, mắt tín hiệu đo trực tiếp trên đầu nối gần như luôn đóng — việc mở lại mắt bằng de-embedding đồ gá và cân bằng là một phần bắt buộc của phép đo, không phải thủ thuật làm đẹp số liệu.
Nhóm 2 — Đầu thu (sink) và cáp
Với đầu thu, phép đo trọng tâm là khả năng chịu jitter: bơm jitter có kiểm soát vào tín hiệu vào rồi xác minh thiết bị vẫn giải mã đúng. Với cáp, các phép đo là suy hao chèn, suy hao phản hồi và xuyên nhiễu trên toàn dải tần tương ứng tốc độ làn.
Nhóm 3 — Kênh phụ (sideband)

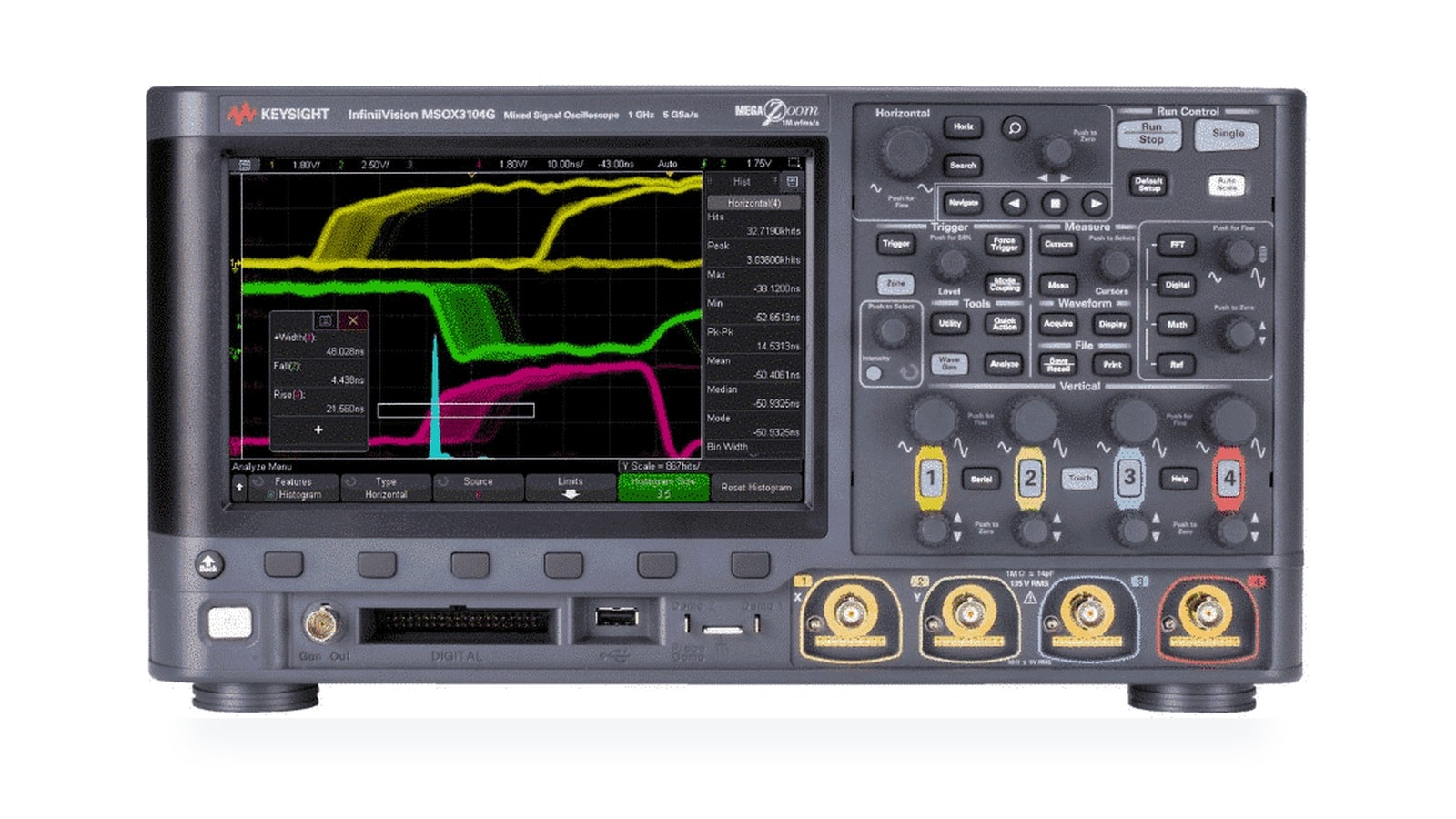

DDC, HPD, CEC và các đường điều khiển chạy ở tốc độ thấp nhưng lại là nguyên nhân rất phổ biến khiến thiết bị trượt compliance HDMI: bắt tay sai thứ tự, mức logic không đạt, hoặc thời gian trễ HPD ngoài cửa sổ cho phép. Nhóm này không cần máy hiện sóng băng thông cao, mà cần nhiều kênh cùng khả năng giải mã giao thức. Một máy như Keysight MSOX3104G với 4 kênh analog cộng 16 kênh số là cấu hình hợp lý để soi đồng thời tín hiệu tương tự và bus điều khiển.
Cấu hình đo và yêu cầu băng thông thiết bị
Câu hỏi thực tế nhất khi lập kế hoạch kiểm thử HDMI 2.2 là: máy hiện sóng bao nhiêu GHz thì đủ? Nguyên tắc chung với tín hiệu số là thiết bị đo cần bắt được ít nhất hài bậc ba của tần số Nyquist. Với FRL, các tài liệu triển khai đo cho tín hiệu FRL tốc độ cao đề xuất máy hiện sóng thời gian thực có băng thông từ khoảng 23 GHz trở lên. Đây là ngưỡng sàn, không phải mức tối ưu.
Từ ngưỡng đó, danh mục Infiniium V-Series cho hai lựa chọn rõ ràng. Keysight DSOV254A có băng thông 25 GHz, lấy mẫu 80 GSa/s trên 4 kênh analog — vừa vượt ngưỡng sàn, phù hợp phòng lab cần chi phí đầu vào thấp và có thể nâng cấp về sau lên 33 GHz. Nếu cần biên độ dự phòng cho phân tích jitter và cho các chuẩn kế tiếp, Keysight DSOV334A ở mức 33 GHz cùng nền tảng 80 GSa/s là lựa chọn an toàn hơn: băng thông dư giúp giữ được sườn xung và giảm sai số khi phải de-embedding đồ gá dài.
Ngoài băng thông, ba yếu tố cấu hình sau quyết định chất lượng số liệu:
- Đồ gá và cáp: phải có mô hình S-parameter của chính đồ gá đang dùng để de-embedding. Dùng file của một đồ gá “tương đương” là nguồn sai số lớn và không tái lập được.
- Số kênh đồng thời: đo 4 làn FRL cùng lúc cho phép đánh giá lệch pha giữa các làn (lane skew); đo tuần tự từng làn sẽ bỏ sót lỗi này.
- Bộ nhớ và thời gian bắt: mẫu jitter tần số thấp chỉ lộ ra khi bản ghi đủ dài; bản ghi quá ngắn cho ra jitter tổng thấp giả tạo.
Những lỗi thường gặp khi đo lớp vật lý HDMI
Từ thực tế hỗ trợ khách hàng, các lỗi sau lặp lại nhiều nhất:
- Dùng cáp sai hạng. Cắm cáp Ultra High Speed (tối đa 48 Gbps) vào cấu hình Ultra96 rồi kết luận thiết bị lỗi. Luôn xác minh nhãn chứng nhận và quét mã QR trước khi đo.
- Bỏ qua mô hình kênh tham chiếu. Đo mắt tín hiệu thô tại đầu nối rồi so với mặt nạ vốn được định nghĩa sau bộ cân bằng tham chiếu — kết quả chắc chắn trượt.
- Không kiểm tra kênh phụ. Thiết bị đạt toàn bộ phép đo tốc độ cao nhưng trượt vì thời gian HPD hoặc nội dung EDID.
- Nối đất và suy hao đầu dò. Ở dải chục GHz, một đoạn dây đất vài centimet cũng đủ tạo cộng hưởng làm méo sườn xung.
- Không hiệu chuẩn định kỳ. Máy hiện sóng trôi băng thông theo thời gian; số đo jitter khi đó không còn giá trị pháp lý cho hồ sơ chứng nhận.
Nếu công việc của bạn nghiêng về kênh tốc độ cao nói chung chứ không riêng HDMI, cách tiếp cận de-embedding và mô hình kênh trong bài kiểm thử compliance PCIe 6.0 dùng chung phương pháp luận và đáng đọc kèm.
Cây quyết định chọn thiết bị
Rút gọn lại thành ba nhánh:
- Chỉ đo kênh phụ, gỡ rối tích hợp hệ thống: máy hiện sóng 1 GHz đa kênh có giải mã giao thức là đủ — MSOX3104G.
- Đo FRL tới 96 Gbps, ngân sách kiểm soát: DSOV254A 25 GHz, chấp nhận biên độ dự phòng mỏng, có đường nâng cấp lên 33 GHz.
- Phòng lab chứng nhận, cần biên dự phòng và tuổi thọ đầu tư: DSOV334A 33 GHz.
Một lưu ý về ngân sách: chênh lệch giữa 25 GHz và 33 GHz thường nhỏ hơn chi phí phải đo lại toàn bộ chiến dịch khi phát hiện băng thông không đủ ở giai đoạn cuối.
Kết luận
HDMI 2.2 không chỉ là con số 96 Gbps. Với người làm đo lường, nó là sự dịch chuyển sang chế độ mà mắt tín hiệu đóng tại đầu nối là bình thường, mô hình kênh trở thành một phần của phép đo, và băng thông thiết bị dưới 23 GHz đồng nghĩa số liệu không dùng được cho hồ sơ tuân thủ. Chuẩn bị đúng đồ gá, đúng cáp chứng nhận và đúng lớp máy hiện sóng ngay từ đầu sẽ rẻ hơn nhiều so với việc sửa sai ở vòng đo cuối.
