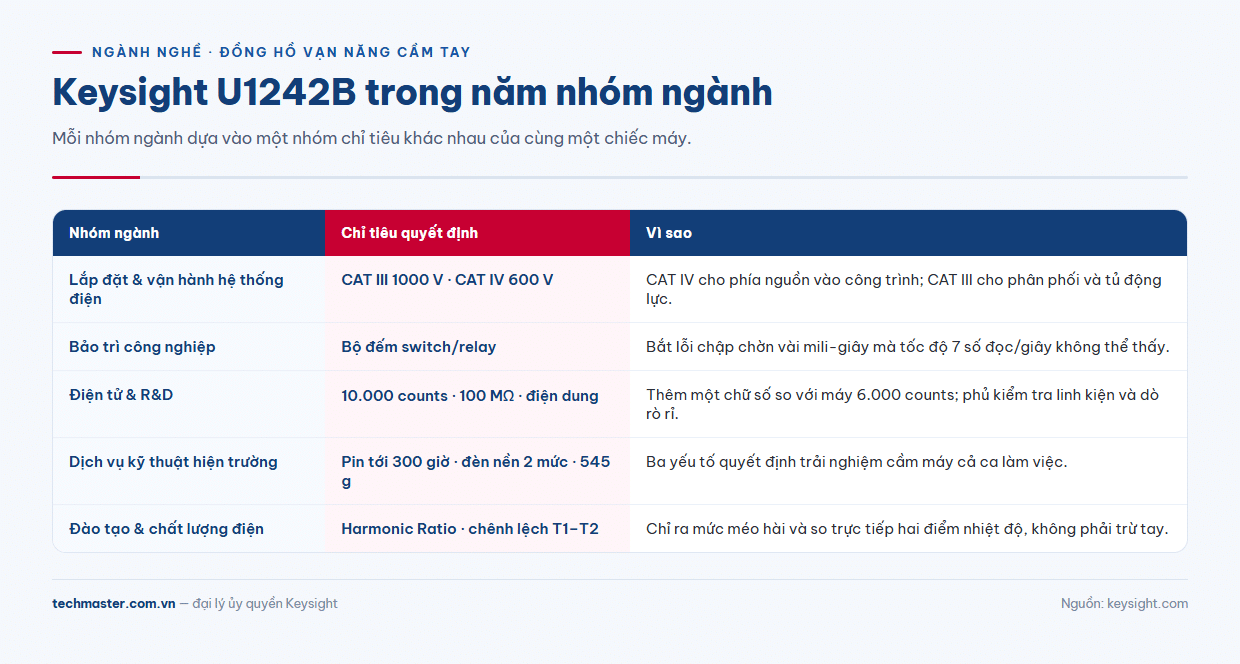

Một chiếc đồng hồ vạn năng cầm tay hiếm khi được chọn vì nó đo chính xác nhất. Nó được chọn vì hợp với môi trường làm việc: cấp bảo vệ đủ cho tủ điện, pin đủ cho ca trực, và có đúng chức năng mà công việc hằng ngày cần đến. Bài viết đi qua năm nhóm ngành đang dùng Keysight U1242B và chỉ ra chỉ tiêu nào của máy tạo ra khác biệt trong từng nhóm.

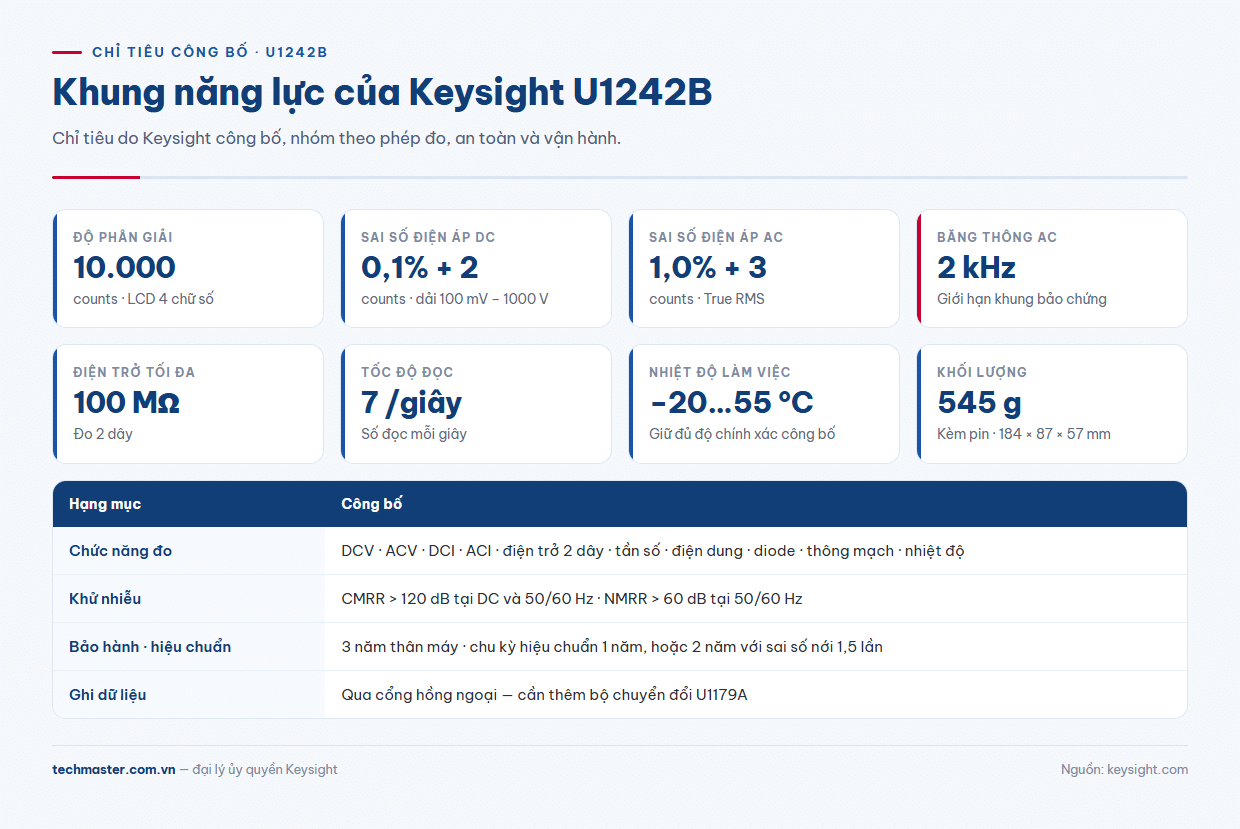

Khung năng lực của máy

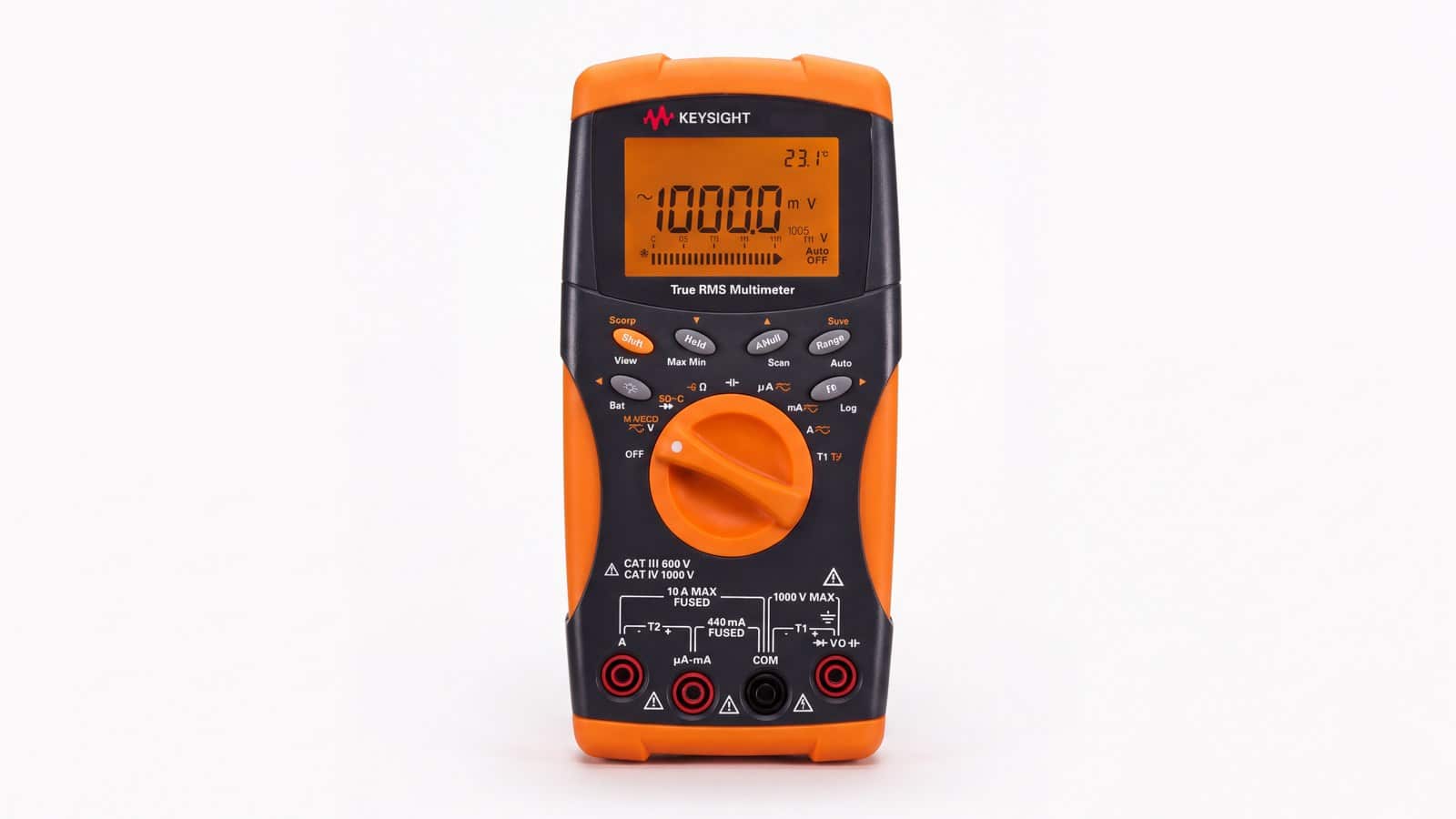

Chỉ tiêu Keysight công bố: màn hình LCD 4 chữ số, 10.000 counts; đo điện áp DC/AC, dòng DC/AC, điện trở 2 dây, tần số, điện dung, diode, thông mạch và nhiệt độ; điện trở đo tối đa 100 MΩ; tốc độ đọc 7 số đọc/giây; cấp bảo vệ CAT III 1000 V và CAT IV 600 V; thời lượng pin tới 300 giờ.
Ba tính năng ít gặp ở tầm máy này quyết định phần lớn nội dung bên dưới: bộ đếm switch/relay tích hợp, hàm Harmonic Ratio, và phép đo chênh lệch nhiệt độ T1–T2. Máy đo True RMS với băng thông AC 2 kHz; sai số điện áp DC là 0,1% + 2 counts trên dải 100 mV đến 1000 V, điện áp AC là 1,0% + 3 counts.

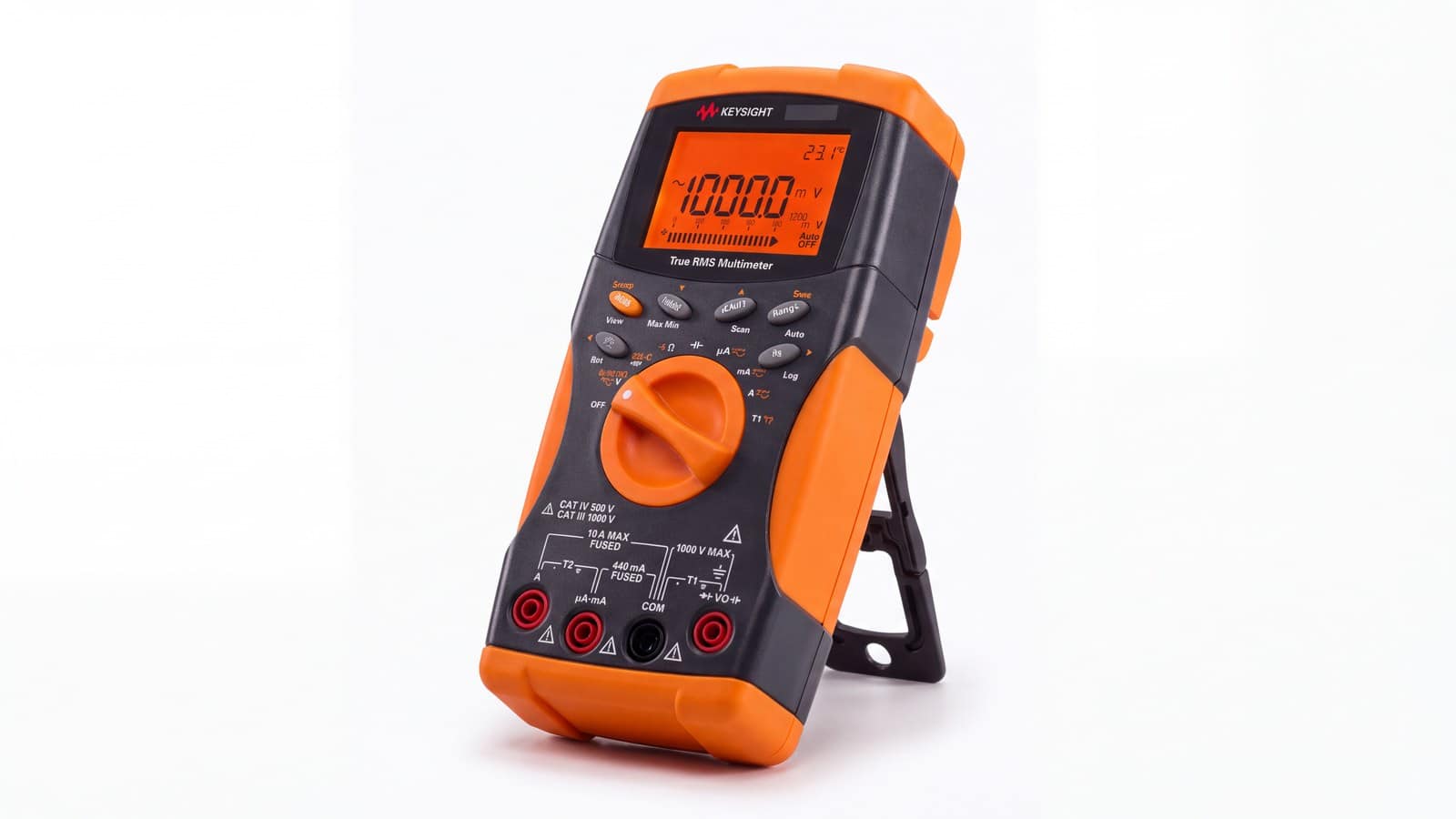

Thân máy 184 × 87 × 57 mm, nặng 545 g kèm pin. Máy giữ đủ độ chính xác công bố trong dải nhiệt độ −20 °C đến 55 °C — con số đáng chú ý với công việc ngoài trời ở miền Bắc mùa đông và trong nhà xưởng không điều hòa mùa hè.
Ngành 1: lắp đặt và vận hành hệ thống điện
Đây là nhóm mà cấp bảo vệ quyết định việc máy có được phép mang vào hiện trường hay không. CAT IV 600 V cho phép đo ở phía nguồn vào công trình, nơi năng lượng xung quá áp lớn nhất; CAT III 1000 V phủ phần phân phối trong tòa nhà và tủ động lực. Một chiếc máy chỉ đạt CAT II không được dùng ở những vị trí đó, bất kể nó đo chính xác đến đâu.
Hai chỉ tiêu khử nhiễu cũng thuộc về nhóm ngành này: CMRR trên 120 dB tại DC và 50/60 Hz, NMRR trên 60 dB tại 50/60 Hz. Trong tủ điện có biến tần và động cơ chạy gần đó, đây là thứ giữ cho số đọc không nhảy loạn.
Ngành 2: bảo trì công nghiệp
Lỗi khó tìm nhất trong bảo trì không phải lỗi đứt hẳn mà là lỗi chập chờn: một tiếp điểm rơ, một rơ-le dính, một mối nối lỏng chỉ mất tiếp xúc trong vài mili-giây rồi trở lại bình thường. Đồng hồ thông thường lấy 7 số đọc mỗi giây sẽ không bao giờ nhìn thấy sự kiện đó.
Bộ đếm switch/relay tích hợp giải đúng bài này: thay vì hiển thị giá trị tức thời, máy đếm số lần trạng thái chuyển đổi. Kỹ thuật viên kẹp máy vào mạch, rung dây hoặc chạy thử tải, rồi đọc số đếm. Số đếm tăng nghĩa là có mất tiếp xúc — bằng chứng khách quan thay cho phỏng đoán. Đây là lý do đồng hồ vạn năng cầm tay Keysight U1242B hay nằm trong túi đồ của tổ bảo trì hơn là trên bàn thí nghiệm.
Ngành 3: điện tử và R&D
Với công việc bàn máy, giá trị nằm ở độ phân giải và tập chức năng. 10.000 counts cho thêm một chữ số so với máy 6.000 counts thông dụng — đủ để phân biệt 1,0005 V với 1,0010 V, mức chênh lệch thường gặp khi hiệu chỉnh mạch tham chiếu. Phép đo điện dung và điện trở tới 100 MΩ phủ được phần lớn khâu kiểm tra linh kiện rời và dò rò rỉ cách điện.
Cần nhớ giới hạn: băng thông AC 2 kHz. Tín hiệu AC có thành phần trên ngưỡng đó nằm ngoài khung bảo chứng của máy, và đó là lúc phải chuyển sang máy hiện sóng chứ không phải đọc thêm số trên đồng hồ.
Ngành 4: dịch vụ kỹ thuật hiện trường
Nhóm này quan tâm tới ba thứ mà bảng thông số ít khi xếp lên đầu. Thứ nhất là pin tới 300 giờ — đủ cho nhiều tuần công tác mà không phải mang pin dự phòng. Thứ hai là đèn nền hai mức: mức thấp cho tủ điện tối trong nhà, mức cao cho ngoài trời, và việc chia hai mức thay vì một là để không đốt pin vô ích. Thứ ba là 545 g — trọng lượng quyết định việc cầm một tay có mỏi hay không khi tay kia đang giữ que đo.
Khi cần lập biên bản đo, máy ghi và truyền dữ liệu về máy tính hoặc thiết bị di động qua cổng hồng ngoại. Lưu ý cấu hình: chức năng này cần thêm bộ chuyển đổi U1179A, không có sẵn trong hộp máy tiêu chuẩn.
Ngành 5: đào tạo kỹ thuật và kiểm định chất lượng điện
Hai hàm chuyên biệt của máy rất hợp với môi trường giảng dạy và khảo sát chất lượng điện. Hàm Harmonic Ratio cho biết mức méo hài của dòng hoặc áp đang đo — cách nhanh nhất để chỉ ra vì sao một tải có biến tần lại làm nóng dây trung tính. Phép đo chênh lệch nhiệt độ T1–T2 cho phép so trực tiếp hai điểm, chẳng hạn nhiệt độ vào và ra của một bộ tản nhiệt, mà không phải ghi hai số rồi trừ tay.
Máy xuất xưởng kèm giấy chứng nhận hiệu chuẩn, bảo hành 3 năm cho thân máy, bộ que đo và 4 pin AAA. Chu kỳ hiệu chuẩn là 1 năm, hoặc 2 năm nếu chấp nhận khung sai số nới rộng 1,5 lần — lựa chọn đáng cân nhắc cho đơn vị có nhiều máy và ngân sách hiệu chuẩn cố định.
Chọn hay không chọn
Nếu công việc chủ yếu diễn ra trong tủ điện và ngoài hiện trường, cần cấp CAT IV và cần bằng chứng cho lỗi chập chờn, thì Keysight U1242B đúng khung. Nếu công việc là đo tín hiệu tần số cao trên bàn thí nghiệm, băng thông AC 2 kHz sẽ chặn lại sớm và nên tính tới đồng hồ để bàn hoặc máy hiện sóng.
