Giám sát realtime tiểu phân, vi sinh và thông số tiện ích cho phòng sạch GMP & bán dẫn — nền tảng FacilityPro với Enode 2.0, từ Particle Measuring Systems, phân phối chính thức tại Việt Nam bởi Techmaster.
Phần cứng + phần mềm tích hợp: cảm biến, bộ điều khiển I/O và nền tảng giám sát FacilityPro.
Một hệ FMS hoàn chỉnh có bốn lớp. Hiểu đúng bốn lớp này là điều kiện để chọn thiết bị không thừa, không thiếu — và để hệ mở rộng được về sau mà không phải làm lại từ đầu.
Bốn lớp phải được thiết kế cùng nhau. Sai lầm tốn kém nhất là chọn cảm biến trước rồi mới tìm phần mềm ghép vào — chi tiết trong bài cách chọn hệ thống FMS: 8 tiêu chí.
Tiểu phân và vi sinh là hai thông số được nhắc nhiều nhất, nhưng một hệ FMS đầy đủ còn phải theo dõi các thông số vật lý. Chúng không chỉ liên quan đến chất lượng sản phẩm mà còn là chỉ dấu sớm cho thấy hệ thống đang trục trặc trước khi nồng độ hạt kịp tăng.
Cả ba nhóm thông số — tiểu phân, vi sinh và vật lý — đều chạy về cùng nền tảng FacilityPro, xem chi tiết ở phần kiến trúc bốn lớp phía trên.
Hệ FMS không phải thiết bị “có thì tốt”. Với nhà máy dược đạt EU-GMP và fab bán dẫn, giám sát liên tục là yêu cầu bắt buộc được viện dẫn trong các tiêu chuẩn dưới đây.
Yêu cầu lập kế hoạch giám sát dựa trên đánh giá rủi ro, đặt ngưỡng cảnh báo và ngưỡng hành động, theo dõi xu hướng để phát hiện suy giảm trước khi phòng vượt chuẩn. Bản 2015 đã bỏ tái phân loại định kỳ bắt buộc và chuyển sang tư duy giám sát liên tục.
ISO 14644-2 là gìKhu vực Grade A phải giám sát tiểu phân liên tục trong suốt thao tác quan trọng, và lấy mẫu vi sinh liên tục với kỳ vọng 0 CFU. Đây là điều khoản khiến hệ FMS trở thành hạ tầng bắt buộc chứ không còn là lựa chọn.
Hạt sống và hạt không sốngDữ liệu giám sát là hồ sơ điện tử: cần audit trail đầy đủ, chữ ký điện tử, log không thể chỉnh sửa và phân quyền rõ ràng. Phần mềm không đáp ứng Part 11 thì dữ liệu thu được vẫn có thể bị bác khi thanh tra.
Annex 1 2022 bắt buộc mỗi nhà máy có một CCS — tài liệu tích hợp mọi biện pháp kiểm soát. Dữ liệu FMS chính là bằng chứng định lượng chứng minh CCS đang vận hành hiệu quả, không chỉ nằm trên giấy.
Xây dựng CCS theo Annex 1Techmaster Vietnam tư vấn và triển khai trọn gói, từ khảo sát mặt bằng tới bàn giao hồ sơ thẩm định.
Xác định cấp sạch từng khu vực, luồng khí, điểm tới hạn và điểm can thiệp của người. Kết quả là danh sách vị trí giám sát có lý do rõ ràng, không đặt theo cảm tính.
Chọn số điểm đo, loại cảm biến, cách đi ống lấy mẫu và cấu hình mạng. Tính sẵn dư địa mở rộng để giai đoạn sau không phải làm lại hạ tầng.

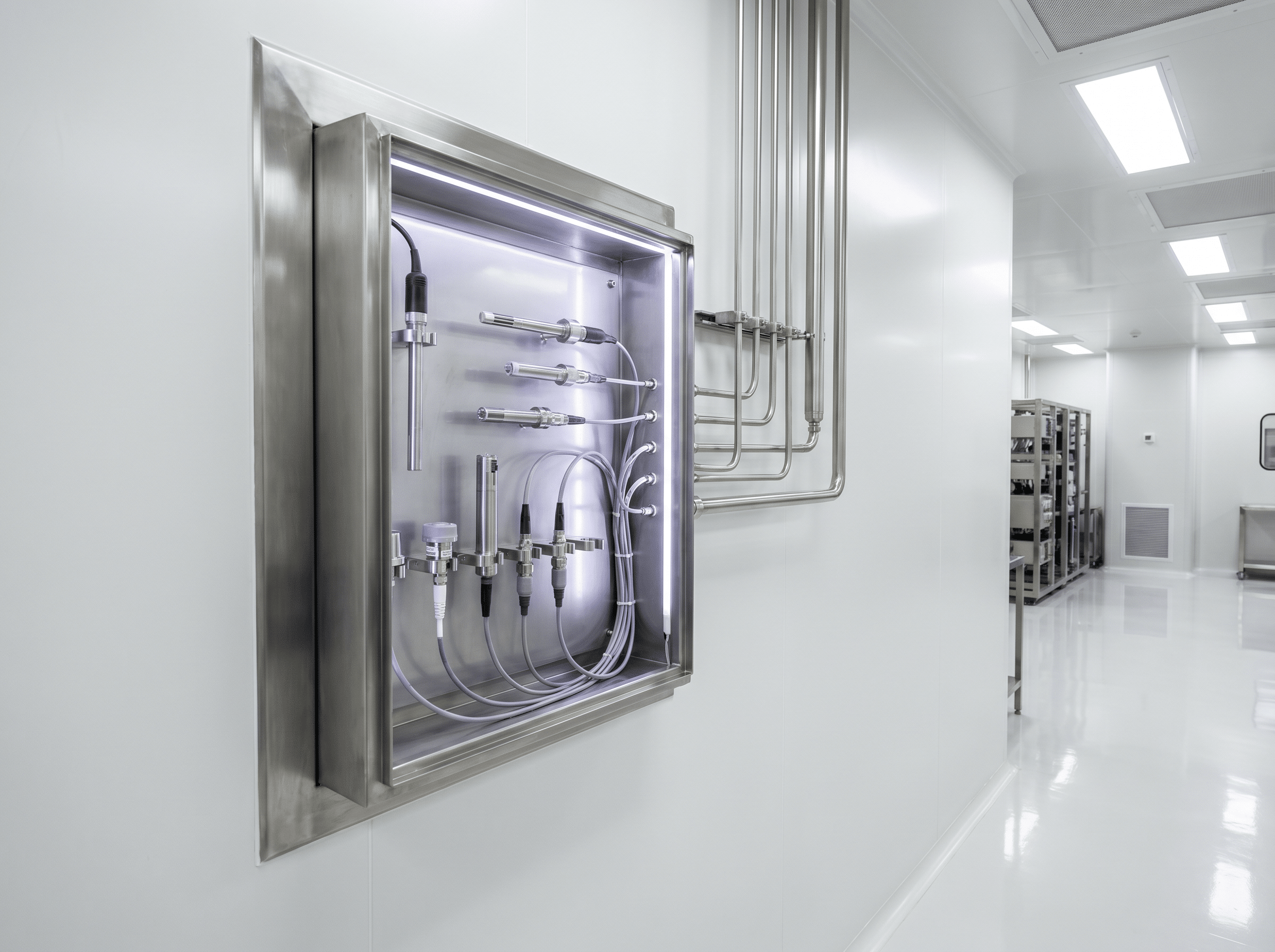

Lắp cảm biến, tủ điều khiển, Enode và hệ ống lấy mẫu; đấu nối mạng và nguồn theo tiêu chuẩn phòng sạch.
Dựng sơ đồ mặt bằng, gán điểm đo, đặt ngưỡng cảnh báo và hành động theo từng Grade, phân quyền người dùng và bật audit trail.
Lập và chạy hồ sơ thẩm định lắp đặt, vận hành và hiệu năng — bộ tài liệu đoàn thanh tra sẽ yêu cầu xem đầu tiên.
Đào tạo vận hành và xử lý cảnh báo; hiệu chuẩn định kỳ cảm biến theo ISO 21501-4 để dữ liệu giữ giá trị pháp lý.
Dịch vụ hiệu chuẩnFMS giám sát liên tục realtime các thông số môi trường phòng sạch như tiểu phân, vi sinh, nhiệt độ, độ ẩm và chênh áp, cảnh báo khi vượt ngưỡng và lưu trữ dữ liệu phục vụ tuân thủ.
FacilityPro là nền tảng FMS đầy đủ; Facility Net là phần mềm giám sát tổng quát; Pharmaceutical Net Pro bổ sung tính năng tuân thủ 21 CFR Part 11 cho dược phẩm.
Enode 2.0 là bộ điều khiển I/O phân tán, thu thập tín hiệu cảm biến tiểu phân, vi sinh và tiện ích rồi truyền về phần mềm FacilityPro.
Một hệ FMS hoàn chỉnh có bốn lớp: cảm biến và đầu đo tại điểm tới hạn; bộ thu thập truyền dữ liệu như Enode 2.0; phần mềm giám sát realtime; và lớp báo cáo phục vụ tuân thủ. Bốn lớp phải được thiết kế cùng nhau, không chọn cảm biến trước rồi mới ghép phần mềm.
Có, với nhà máy đạt EU-GMP và fab bán dẫn. EU GMP Annex 1 bản 2022 yêu cầu khu vực Grade A phải giám sát tiểu phân liên tục trong suốt thao tác quan trọng, còn ISO 14644-2:2015 yêu cầu lập kế hoạch giám sát dựa trên đánh giá rủi ro.
Ngưỡng cảnh báo (alert) là mức báo sớm cho thấy xu hướng đang xấu đi nhưng chưa vi phạm; ngưỡng hành động (action) là mức bắt buộc phải can thiệp và mở điều tra sai lệch. Mỗi nhà máy tự đặt hai ngưỡng này dựa trên dữ liệu thẩm định và xu hướng thực tế của mình.
Sáu bước: khảo sát và đánh giá rủi ro, thiết kế kiến trúc hệ, lắp đặt đấu nối, cấu hình phần mềm, thẩm định IQ/OQ/PQ, rồi đào tạo và bảo trì. Thời gian phụ thuộc số điểm đo và mức độ phức tạp mặt bằng; Techmaster tư vấn và triển khai trọn gói.
EU GMP Annex 1 không ấn định con số nhiệt độ hay độ ẩm cứng, nhưng yêu cầu nhà máy tự đặt và kiểm soát các thông số này theo yêu cầu sản phẩm, rồi thẩm định lại. Độ ẩm cao tạo điều kiện cho vi sinh phát triển, độ ẩm thấp sinh tĩnh điện hút hạt vào bề mặt sản phẩm.
EU GMP Annex 1 khuyến nghị chênh áp 10–15 Pa giữa hai khu vực liền kề khác cấp sạch, với không khí luôn chảy từ vùng sạch hơn sang vùng bẩn hơn. Chênh áp tụt hoặc đảo chiều là sự cố cần xử lý ngay, và thường báo hiệu sớm hơn so với chờ số đếm hạt tăng.
Kỹ sư Techmaster Vietnam tư vấn thiết kế hệ thống FMS FacilityPro turnkey cho phòng sạch của bạn.
