Ở phân khúc máy hiện sóng để bàn tầm trung, ranh giới giữa các model thường bị thu gọn về một con số duy nhất là băng thông. Nhưng khi đưa máy vào bàn đo thật, thứ quyết định trải nghiệm gỡ lỗi lại là ba yếu tố ít được nhắc tới: máy vẽ lại màn hình nhanh đến đâu, giữ được bao nhiêu điểm mẫu, và có bao nhiêu thiết bị khác bị thay thế nhờ nó.

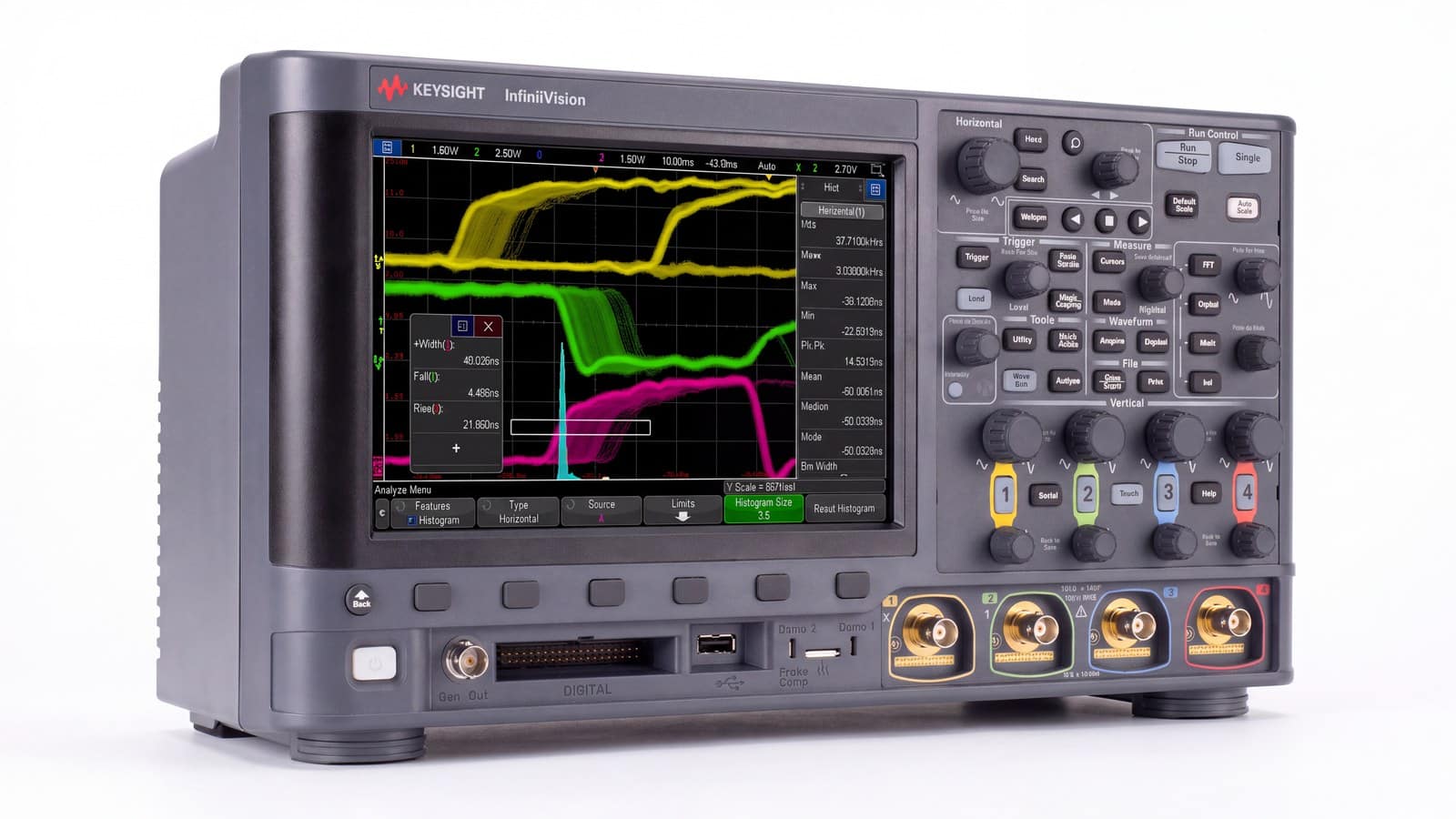

Keysight DSOX3054G thuộc dòng InfiniiVision 3000G X-Series. Bài viết này đi qua sáu điểm đáng chú ý nhất của máy, mỗi điểm gắn với một tình huống đo cụ thể thay vì chỉ liệt kê lại tờ thông số.
Cấu hình nền của máy

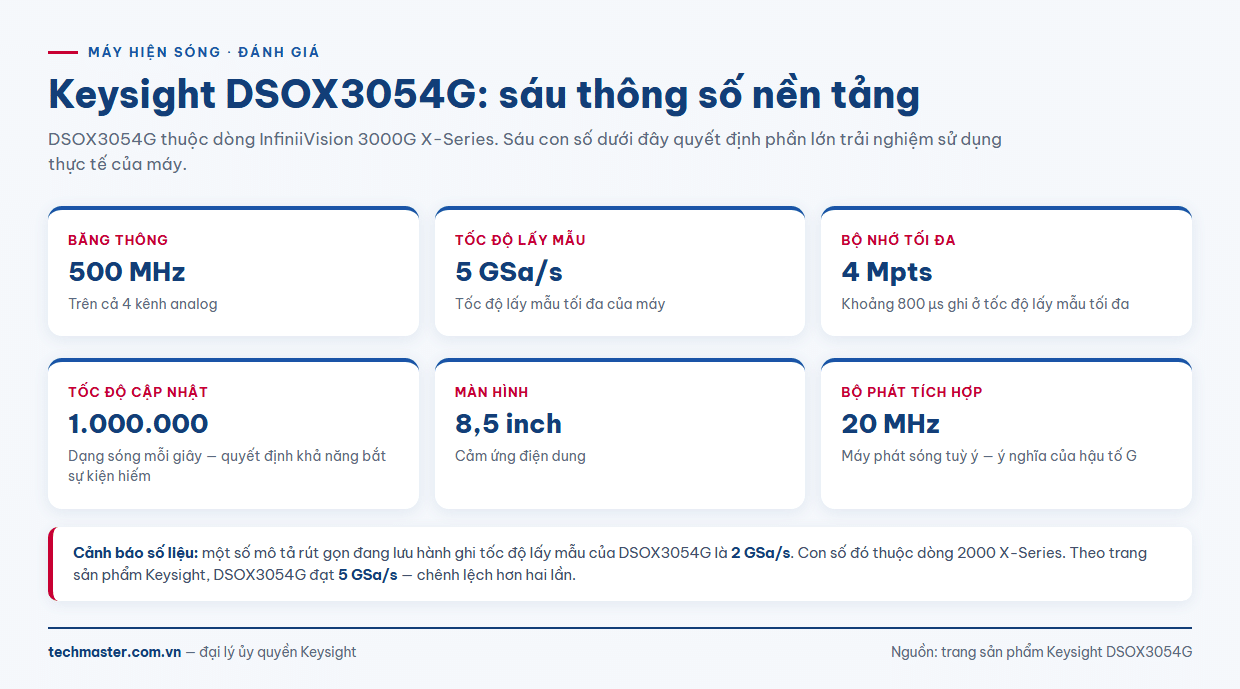

Theo tài liệu công bố của Keysight, DSOX3054G có băng thông 500 MHz trên 4 kênh analog, tốc độ lấy mẫu tối đa 5 GSa/s, chiều sâu bộ nhớ tối đa 4 Mpts và bộ số hoá 8 bit. Màn hình là loại cảm ứng điện dung 8,5 inch. Máy tích hợp sẵn bộ phát sóng tuỳ ý 20 MHz.
Một lưu ý dành cho người lập dự trù: mô tả rút gọn đang lưu hành trên một số trang thương mại ghi tốc độ lấy mẫu của máy là 2 GSa/s. Con số đó thuộc về dòng 2000 X-Series, không phải 3000G X-Series. Số liệu đúng theo trang sản phẩm của Keysight là 5 GSa/s — chênh lệch hơn hai lần, đủ để làm sai một bài toán chọn máy.
1. Tốc độ cập nhật 1.000.000 dạng sóng mỗi giây
Đây là con số đáng giá nhất trên tờ thông số và cũng là con số hay bị bỏ qua nhất. Máy hiện sóng không vẽ liên tục: sau mỗi lần thu, máy cần một khoảng thời gian để xử lý và dựng ảnh, và trong khoảng đó nó mù. Nếu sự kiện lỗi rơi đúng vào khoảng chết ấy, người đo không bao giờ nhìn thấy nó.
Tốc độ cập nhật 1.000.000 dạng sóng/giây rút khoảng chết xuống mức rất nhỏ. Hệ quả thực tế: với một lỗi xuất hiện ngẫu nhiên một lần trong vài chục nghìn chu kỳ — kiểu glitch do nhiễu đóng cắt hoặc lỗi thiết lập thời gian trên bus — máy có xác suất bắt được trong vài giây thay vì vài phút. Đây là lý do hai máy cùng băng thông 500 MHz có thể cho hai trải nghiệm truy lỗi hoàn toàn khác nhau.
2. Bộ nhớ 4 Mpts: đánh đổi giữa thời gian quan sát và độ phân giải
Chiều sâu bộ nhớ quyết định việc bạn có thể vừa nhìn một cửa sổ thời gian dài vừa giữ được tốc độ lấy mẫu cao hay không. Quan hệ rất đơn giản: thời gian ghi bằng số điểm mẫu chia cho tốc độ lấy mẫu.
Với 4 Mpts và 5 GSa/s, máy ghi được khoảng 800 µs ở tốc độ lấy mẫu tối đa. Nếu cần quan sát một cửa sổ dài hơn — ví dụ trọn một chu kỳ khởi động nguồn kéo dài hàng chục mili giây — máy sẽ tự hạ tốc độ lấy mẫu xuống. Biết được quan hệ này giúp tránh một sai lầm phổ biến: kéo dài trục thời gian rồi kết luận rằng tín hiệu “sạch”, trong khi thực chất tốc độ lấy mẫu đã giảm tới mức không còn thấy được xung hẹp.
3. Màn hình cảm ứng điện dung 8,5 inch

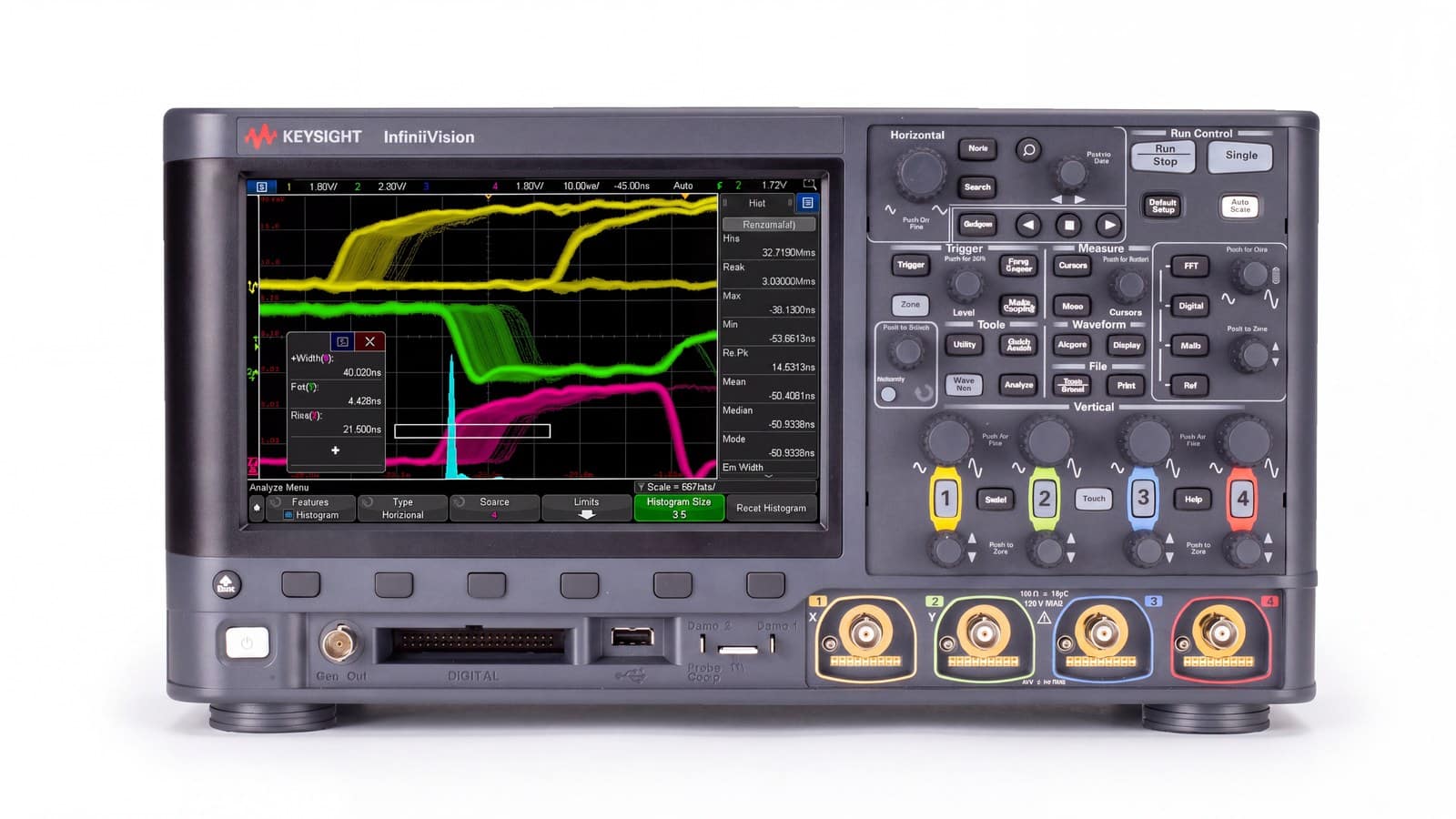

Kích thước 8,5 inch cho phép hiển thị đồng thời bốn dạng sóng cùng bảng phép đo mà không phải liên tục bật tắt kênh. Nhưng điểm đáng nói hơn là loại cảm ứng: cảm ứng điện dung phản hồi theo kiểu điện thoại thông minh, khác hẳn màn hình cảm ứng điện trở phải ấn mạnh.
Trong thao tác hằng ngày, điều này rút ngắn các bước vốn cần nhiều lần xoay núm: kéo để chọn vùng phóng to, chạm để đặt con trỏ, vuốt để cuộn bản ghi. Với người mới, đây là yếu tố giảm thời gian làm quen rõ rệt hơn bất kỳ con số nào khác trên tờ thông số.
4. Bộ phát sóng tuỳ ý 20 MHz tích hợp — ý nghĩa của chữ G
Hậu tố G trong tên model gắn với bộ phát sóng tích hợp. DSOX3054G có sẵn máy phát sóng tuỳ ý 20 MHz ngay trong thân máy, nghĩa là mỗi bàn đo bớt được một thiết bị rời.
Giá trị thực tế lớn nhất nằm ở các bài đo cần kích thích và quan sát cùng lúc: khảo sát đáp ứng tần số của mạch lọc, kiểm tra mạch khuếch đại bằng sóng vuông để nhìn hiện tượng quá xung, hay tạo tín hiệu chuẩn để hiệu chỉnh thang đo. Với phòng thực hành hoặc bàn dịch vụ có diện tích hạn chế, việc gộp hai thiết bị vào một thân máy thường là lý do quyết định chọn bản G thay vì bản không có hậu tố.
5. Bộ số hoá 8 bit và giới hạn cần biết trước
Một bài đánh giá trung thực phải nói cả phần giới hạn. DSOX3054G dùng bộ số hoá 8 bit, tức 256 mức lượng tử trên toàn thang dọc. Với phần lớn công việc — nhìn dạng sóng, đo thời gian, bắt sự kiện bất thường — 8 bit là quá đủ và là chuẩn mực của cả phân khúc.
Nhưng nếu công việc thường xuyên là đo gợn sóng vài mili-vôn nằm trên một mức một chiều vài vôn, hoặc phân tích méo phi tuyến ở mức thấp, thì độ phân giải dọc mới là ràng buộc thật, không phải băng thông. Trong trường hợp đó, hướng đi đúng là dòng máy có bộ số hoá độ phân giải cao hơn, chứ không phải nâng băng thông của máy 8 bit.
6. Khả năng mở rộng bằng phần mềm
Các máy InfiniiVision được thiết kế để bổ sung năng lực bằng license phần mềm thay vì thay phần cứng — điển hình là các gói giải mã bus nối tiếp và bộ phép đo chuyên dụng. Điều này cho phép mua đúng nhu cầu hiện tại rồi mở rộng khi dự án đòi hỏi.
Lưu ý thực dụng: danh sách giao thức được giải mã phụ thuộc vào gói license cụ thể, và các bus dùng trong ô tô thường nằm ở gói riêng chứ không có sẵn trong cấu hình gốc. Đây là chi tiết nên xác nhận bằng văn bản với đại lý trước khi đặt hàng, vì nó là nguyên nhân phổ biến nhất khiến một máy đã mua không làm được đúng bài đo mà dự án cần.

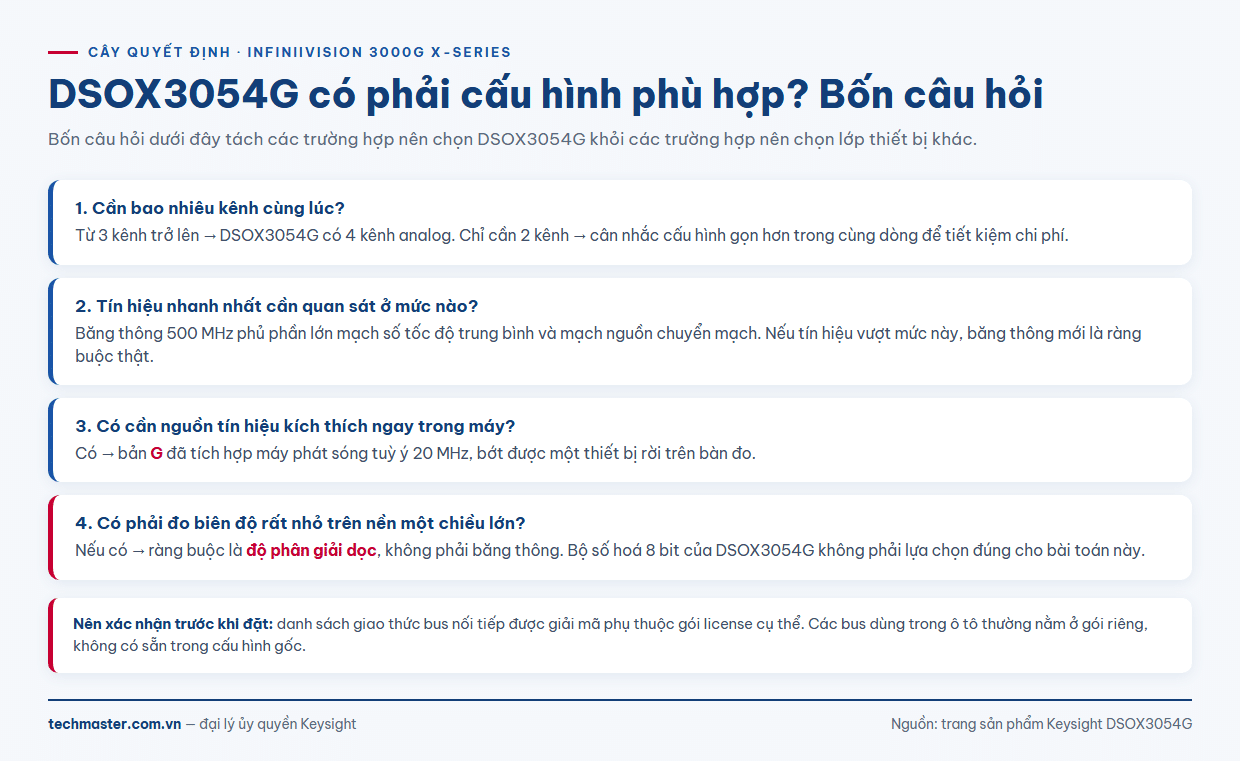

Nên chọn DSOX3054G khi nào
Máy phù hợp khi công việc cần đồng thời bốn kênh và băng thông ở mức 500 MHz — điển hình là khảo sát mạch nguồn chuyển mạch cùng tín hiệu điều khiển, hoặc đo quan hệ thời gian giữa nhiều đường trên cùng một bo mạch. Nếu chỉ cần hai kênh và tần số làm việc thấp hơn nhiều, một cấu hình gọn hơn trong cùng dòng sẽ hợp lý hơn về chi phí; có thể tham khảo bài so sánh DSOX3054G với các model cùng dòng 3000G X-Series để cân nhắc.
Nếu muốn xem trước các bài đo cụ thể mà máy xử lý tốt, tham khảo thêm hướng dẫn ứng dụng đo lường thực tế với DSOX3054G, hoặc xem toàn bộ máy hiện sóng dòng 3000X-Series đang được phân phối.
