Trong nhóm nguồn DC để bàn, dòng Smart Bench Essentials được Keysight đặt vào đúng khoảng giữa: nhiều tính năng hơn nguồn tập huấn giá rẻ, nhưng cắt bỏ có chủ đích những thứ chỉ phòng thí nghiệm chuyên sâu mới cần. Bài viết đánh giá bộ nguồn DC Keysight EDU36311A theo năm điểm nổi bật thực sự tạo khác biệt khi dùng, và quan trọng không kém — nói rõ những gì model này không có.

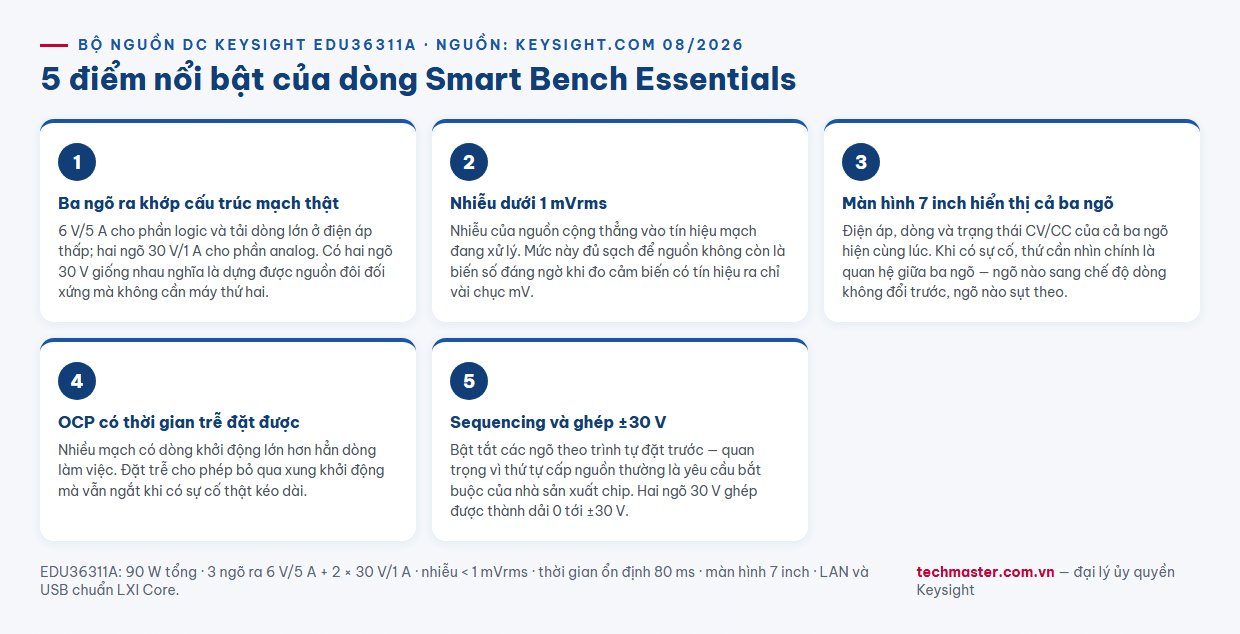

Điểm nổi bật 1: cấu hình ba ngõ ra khớp đúng bàn thí nghiệm

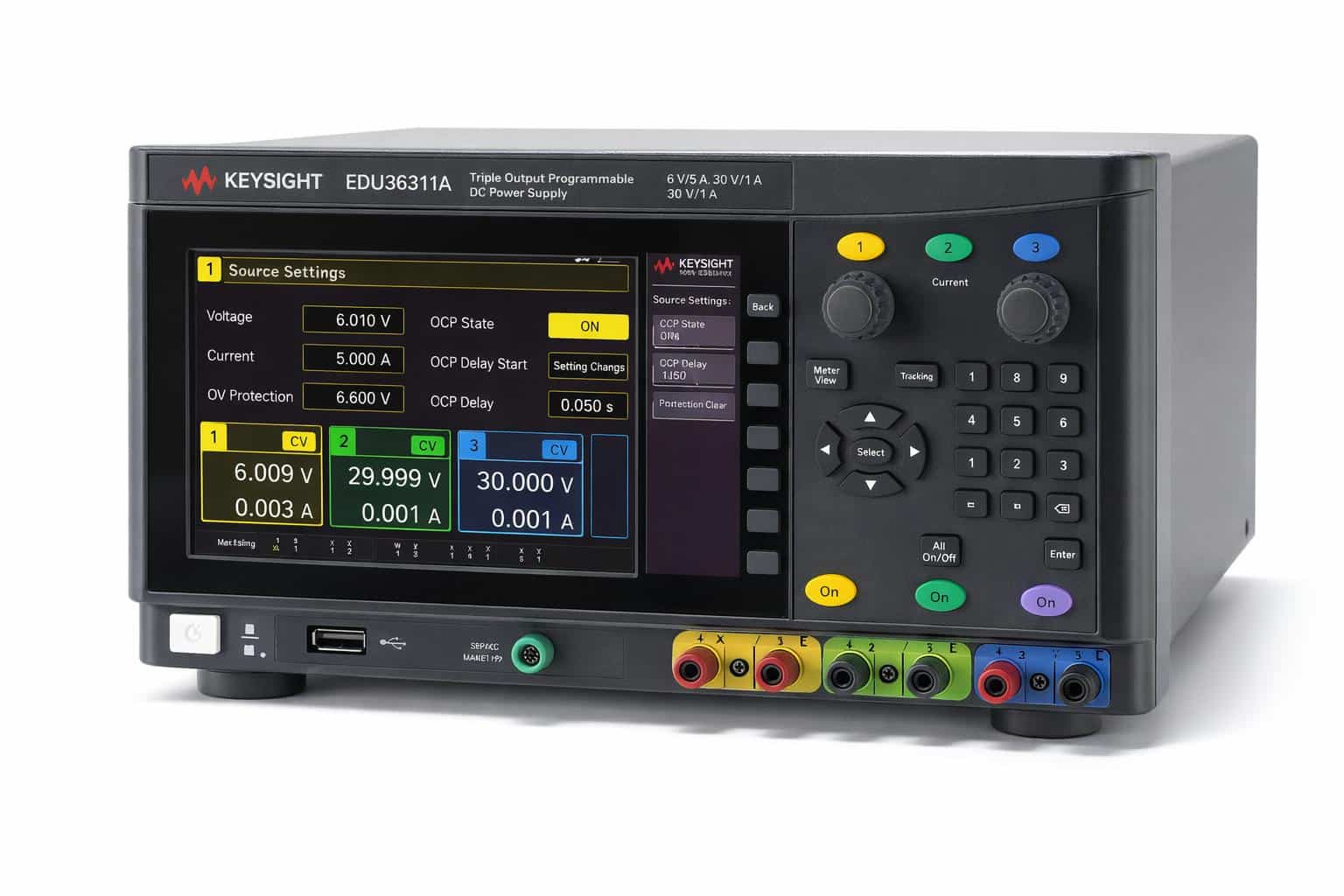

EDU36311A có tổng công suất 90 W chia thành ba ngõ ra: một ngõ 6 V / 5 A và hai ngõ 30 V / 1 A. Đây không phải cách chia tuỳ tiện mà phản ánh khá chính xác cấu trúc cấp nguồn của một mạch điện tử điển hình.
Ngõ 6 V / 5 A phục vụ phần logic và phần tải dòng lớn ở điện áp thấp — vi điều khiển, mạch số, đèn LED công suất, động cơ nhỏ. Dòng 5 A ở mức điện áp này là con số rộng rãi so với nhu cầu thông thường.
Hai ngõ 30 V / 1 A phục vụ phần analog, thường cần điện áp cao hơn nhưng dòng nhỏ. Có hai ngõ giống nhau là chi tiết quan trọng: mạch khuếch đại thuật toán hầu hết cần nguồn đôi đối xứng dương và âm. Với hai ngõ 30 V độc lập, kỹ sư dựng được nguồn ±30 V mà không cần thêm máy thứ hai.
So sánh nhanh với thực tế: nếu bàn của bạn thường xuyên chỉ cần một ngõ nhưng ở công suất lớn, cấu hình chia ba này không phải lựa chọn tối ưu — 90 W tổng bị chia nhỏ. Cấu hình này hợp với người cần nhiều ngõ hơn là cần nhiều công suất.
Điểm nổi bật 2: nhiễu dưới 1 mVrms
Keysight công bố mức gợn sóng và nhiễu nhỏ hơn 1 mVrms cho EDU36311A. Đây là con số đáng chú ý ở phân khúc này.
Ý nghĩa thực tế: nhiễu của nguồn cấp cộng thẳng vào tín hiệu mà mạch của bạn đang xử lý. Khi đo một cảm biến có tín hiệu ra cỡ vài chục mV, hoặc khi đánh giá tỉ số nhiễu của một tầng khuếch đại, nguồn nhiễu cỡ chục mV sẽ làm hỏng phép đo — và tệ hơn, làm hỏng theo cách khó phát hiện, vì kỹ sư dễ quy lỗi cho mạch thay vì cho nguồn.
Mức dưới 1 mVrms đủ sạch để nguồn không còn là biến số đáng ngờ trong phần lớn phép đo trên bàn. Với các bài toán đòi hỏi khắt khe hơn nữa — đo dòng tiêu thụ ở chế độ ngủ của thiết bị IoT chẳng hạn — vẫn nên dùng máy phân tích nguồn chuyên dụng.
Thông số liên quan là thời gian ổn định khi tăng/giảm điện áp 80 ms. Con số này quyết định tốc độ chạy một kịch bản thay đổi điện áp theo bậc: mỗi bước phải chờ ít nhất chừng đó trước khi số đọc đáng tin.
Điểm nổi bật 3: màn hình 7 inch hiển thị cả ba ngõ cùng lúc

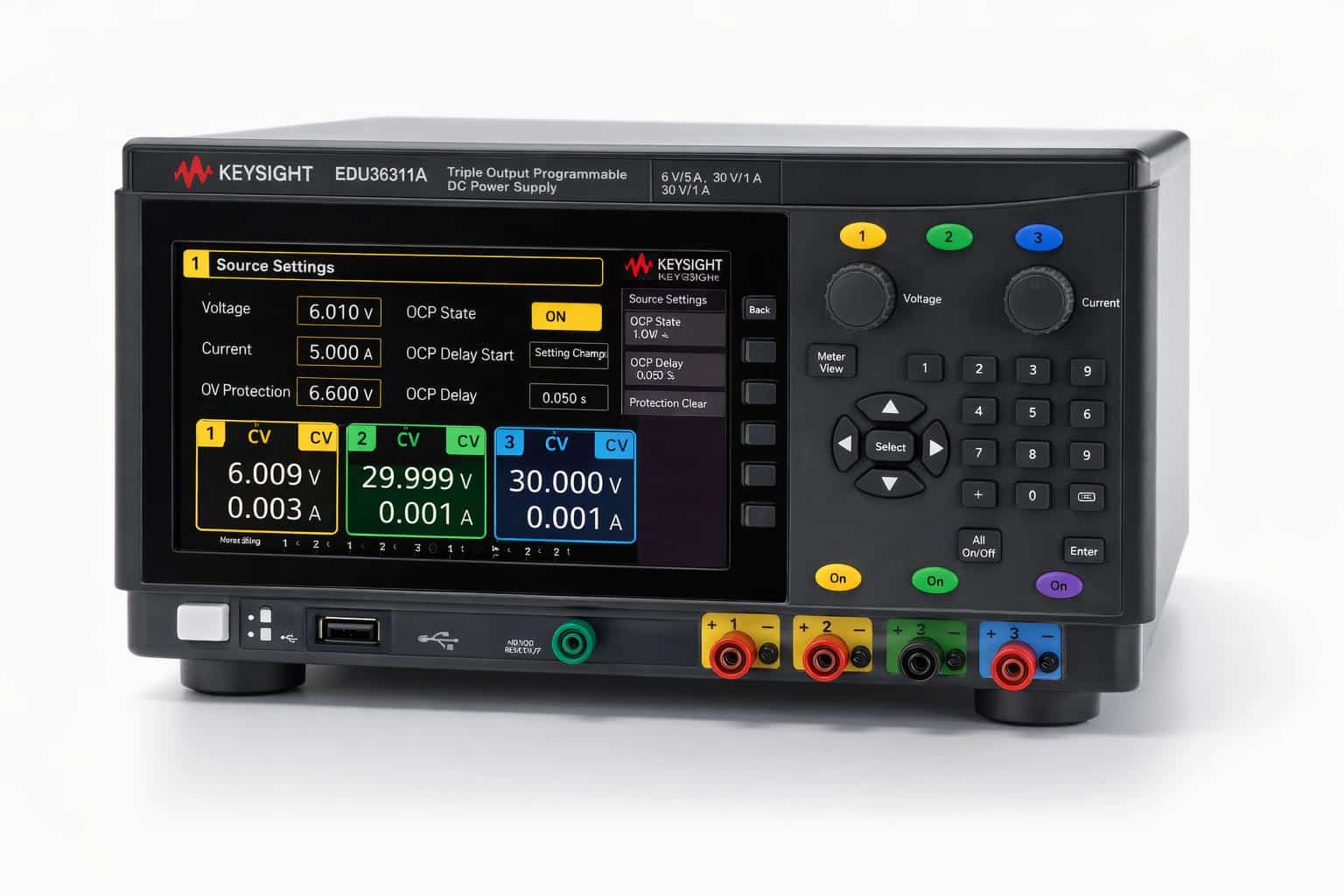

Màn hình màu 7 inch cho phép theo dõi đồng thời điện áp và dòng của cả ba ngõ ra, mỗi ngõ một ô màu riêng kèm trạng thái CV hay CC.
Đây là điểm dễ bị xem nhẹ khi đọc datasheet nhưng ảnh hưởng lớn khi dùng. Trên nguồn màn hình nhỏ, muốn biết ngõ 2 đang kéo bao nhiêu dòng phải bấm chuyển kênh — nghĩa là tại mỗi thời điểm bạn chỉ thấy một phần ba bức tranh. Khi mạch có sự cố, thứ cần nhìn lại chính là quan hệ giữa ba ngõ: ngõ nào nhảy sang chế độ dòng không đổi trước, ngõ nào sụt theo.
Chỉ thị CV/CC hiển thị thường trực cũng là công cụ chẩn đoán nhanh. Một ngõ đang ở CC trong khi bạn nghĩ nó phải ở CV nghĩa là tải đang kéo quá dòng đặt — thường là dấu hiệu chập hoặc đặt giới hạn dòng quá thấp.
Điểm nổi bật 4: bảo vệ OVP, OCP và chuỗi bật tắt theo trình tự
EDU36311A có bảo vệ quá áp và bảo vệ quá dòng đặt được cho từng ngõ, kèm thời gian trễ cho ngưỡng quá dòng.
Thời gian trễ là chi tiết kỹ thuật đáng nói. Rất nhiều mạch có dòng khởi động lớn hơn hẳn dòng làm việc — tụ đầu vào nạp lần đầu, động cơ khởi động. Nếu bảo vệ quá dòng ngắt tức thì, nguồn sẽ cắt ngay khi bật mạch dù mạch hoàn toàn bình thường. Đặt trễ cho phép bỏ qua xung khởi động nhưng vẫn ngắt khi có sự cố thật kéo dài.
Tính năng sequencing bật và tắt các ngõ theo trình tự đặt trước. Với mạch có nhiều mức nguồn, thứ tự cấp nguồn thường là yêu cầu bắt buộc do nhà sản xuất linh kiện quy định — cấp sai thứ tự có thể làm hỏng vĩnh viễn chip. Làm thủ công bằng ba lần bấm tay là cách vừa chậm vừa không lặp lại được; đặt trình tự trên máy biến việc này thành một thao tác.
Ngoài ra hai ngõ 30 V ghép được để tạo dải 0 tới ±30 V, đúng nhu cầu nguồn đôi đối xứng đã nói ở phần trên.
Điểm nổi bật 5: kết nối LAN, USB chuẩn LXI Core
Máy có sẵn giao tiếp LAN và USB, tương thích chuẩn LXI Core. Cấu hình cũng lưu và nạp lại được qua ổ USB cắm mặt trước.
LXI Core nghĩa là máy tuân theo một bộ quy tắc chung về cách nhận diện và điều khiển qua mạng, nên viết chương trình điều khiển không phụ thuộc vào driver riêng của hãng. Với phòng lab đã có sẵn hệ thống đo tự động, thiết bị theo chuẩn ghép vào nhanh hơn hẳn.
Lưu cấu hình qua USB giải quyết một bài toán rất đời thường ở phòng thí nghiệm dùng chung: mỗi bài thí nghiệm có một bộ tham số riêng, sinh viên hoặc kỹ thuật viên chỉ cần cắm USB và nạp lại, không phải đặt tay từ đầu và không sợ đặt sai.

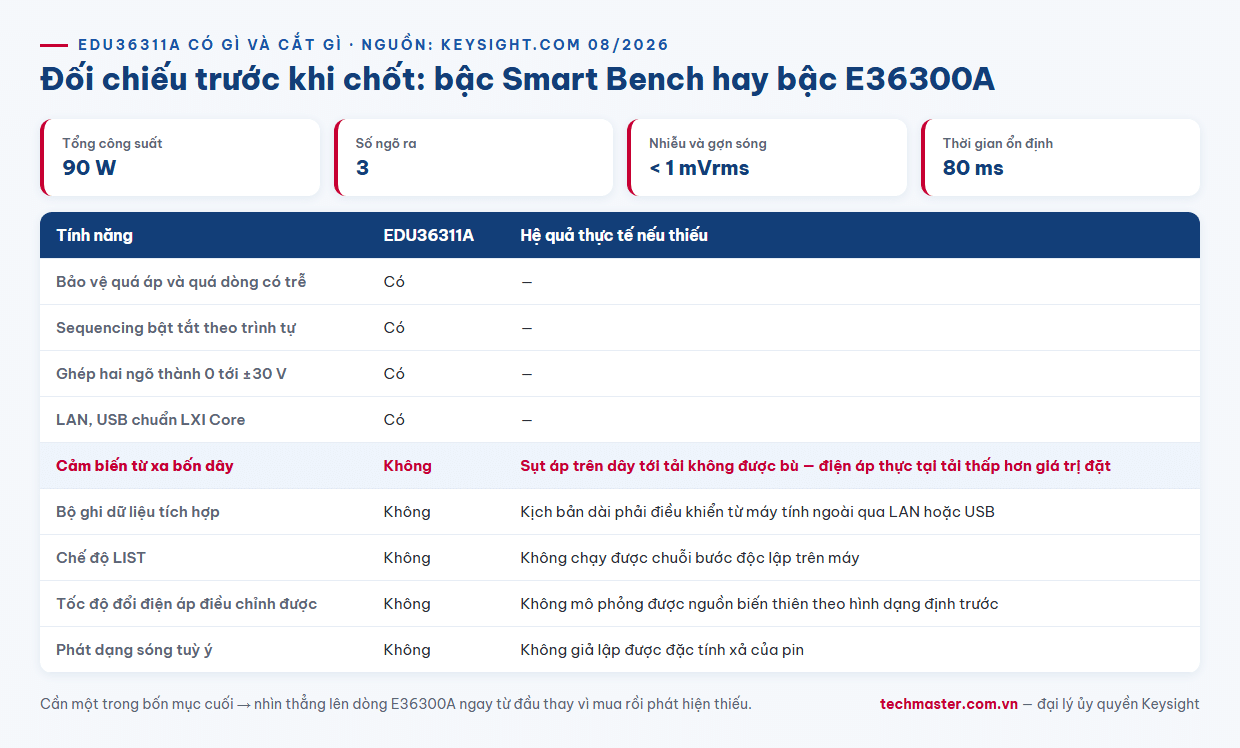

Những gì EDU36311A không có
Đánh giá đầy đủ phải nói rõ phần bị cắt. Theo công bố của Keysight, model này không có: tốc độ đổi điện áp điều chỉnh được, bộ ghi dữ liệu tích hợp, chế độ LIST, cảm biến từ xa bốn dây và khả năng phát dạng sóng tuỳ ý.
Hệ quả thực tế của từng mục:
- Không có cảm biến bốn dây nghĩa là sụt áp trên dây dẫn tới tải không được bù. Với dòng lớn và dây dài, điện áp thực tại tải sẽ thấp hơn điện áp đặt. Đây là hạn chế đáng cân nhắc nhất trong nhóm.
- Không có bộ ghi dữ liệu và chế độ LIST nghĩa là các kịch bản thử nghiệm dài theo thời gian phải điều khiển từ máy tính bên ngoài qua LAN hoặc USB, thay vì chạy độc lập trên máy.
- Không có tốc độ đổi điện áp điều chỉnh được và không phát được dạng sóng tuỳ ý nghĩa là không mô phỏng được các kịch bản nguồn thay đổi theo hình dạng định trước — ví dụ giả lập đặc tính xả của pin.
Nếu công việc của bạn cần một trong các mục trên, hướng nâng cấp tự nhiên là dòng E36300A. Bài so sánh EDU36311A với E36311A đối chiếu chi tiết hai model này.
Kết luận: ai nên chọn model này
EDU36311A hợp lý khi bàn làm việc của bạn cần nhiều ngõ ra sạch và dễ dùng hơn là cần công suất lớn hay kịch bản thử nghiệm phức tạp. Cụ thể là phòng thí nghiệm đào tạo, bàn thiết kế mạch analog và mạch số công suất nhỏ, bàn kiểm tra sản phẩm nơi thao tác cần lặp lại giống nhau qua từng ca.
Ngược lại, nếu bạn cần bù sụt áp trên dây với dòng lớn, cần chạy kịch bản dài độc lập trên máy, hoặc cần mô phỏng nguồn biến thiên theo hình dạng, hãy nhìn lên bậc E36300A ngay từ đầu thay vì mua rồi phát hiện thiếu.
Đọc thêm về EDU36311A
Bài ứng dụng bộ nguồn DC EDU36311A trong phòng lab điện tử đi qua từng phép đo cụ thể, còn bài EDU36311A theo ngành nghề phân tích use case theo từng lĩnh vực. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight EDU36311A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang nguồn DC 3 ngõ ra Keysight EDU36311A, hoặc liên hệ đội kỹ thuật để đối chiếu nhu cầu công suất và số ngõ ra trước khi chốt cấu hình.
Câu hỏi thường gặp
EDU36311A có bao nhiêu ngõ ra và công suất mỗi ngõ là bao nhiêu?
Keysight công bố EDU36311A có ba ngõ ra với tổng công suất 90 W, cấu hình gồm một ngõ 6 V / 5 A và hai ngõ 30 V / 1 A. Hai ngõ 30 V ghép được với nhau để tạo dải 0 tới ±30 V, phục vụ các mạch cần nguồn đôi đối xứng như tầng khuếch đại thuật toán.
Bộ nguồn DC Keysight EDU36311A có cảm biến từ xa bốn dây không?
Không. Theo công bố của Keysight, EDU36311A không có cảm biến từ xa bốn dây, không có bộ ghi dữ liệu tích hợp, không có chế độ LIST, không có tốc độ đổi điện áp điều chỉnh được và không phát được dạng sóng tuỳ ý. Nếu công việc cần bù sụt áp trên dây dẫn ở dòng lớn, nên cân nhắc dòng E36300A.
Mức nhiễu dưới 1 mVrms có ý nghĩa gì trong đo lường?
Nhiễu của nguồn cấp cộng trực tiếp vào tín hiệu mà mạch đang xử lý. Khi đo cảm biến có tín hiệu ra chỉ vài chục mV hoặc khi đánh giá tỉ số nhiễu của tầng khuếch đại, một nguồn nhiễu lớn sẽ làm sai kết quả theo cách khó phát hiện. Mức dưới 1 mVrms đủ sạch để nguồn không còn là biến số đáng ngờ trong phần lớn phép đo trên bàn thí nghiệm.
