Bộ nguồn ba ngõ ra là cấu hình kinh điển của bàn thí nghiệm điện tử vì phần lớn mạch thực tế cần ít nhất hai mức áp: một mức thấp cho khối số và một mức cao hơn cho khối analog hoặc khối công suất. Bộ nguồn DC 3 ngõ ra Keysight EDU36311A thuộc dòng Smart Bench Essentials, cấu hình 6 V/5 A cộng hai kênh 30 V/1 A, tổng công suất 90 W. Bài viết đi qua năm ngành sử dụng model này và chỉ ra thông số nào thực sự quan trọng trong từng bối cảnh.
Cấu hình gốc: đọc đúng ba con số trên mặt máy

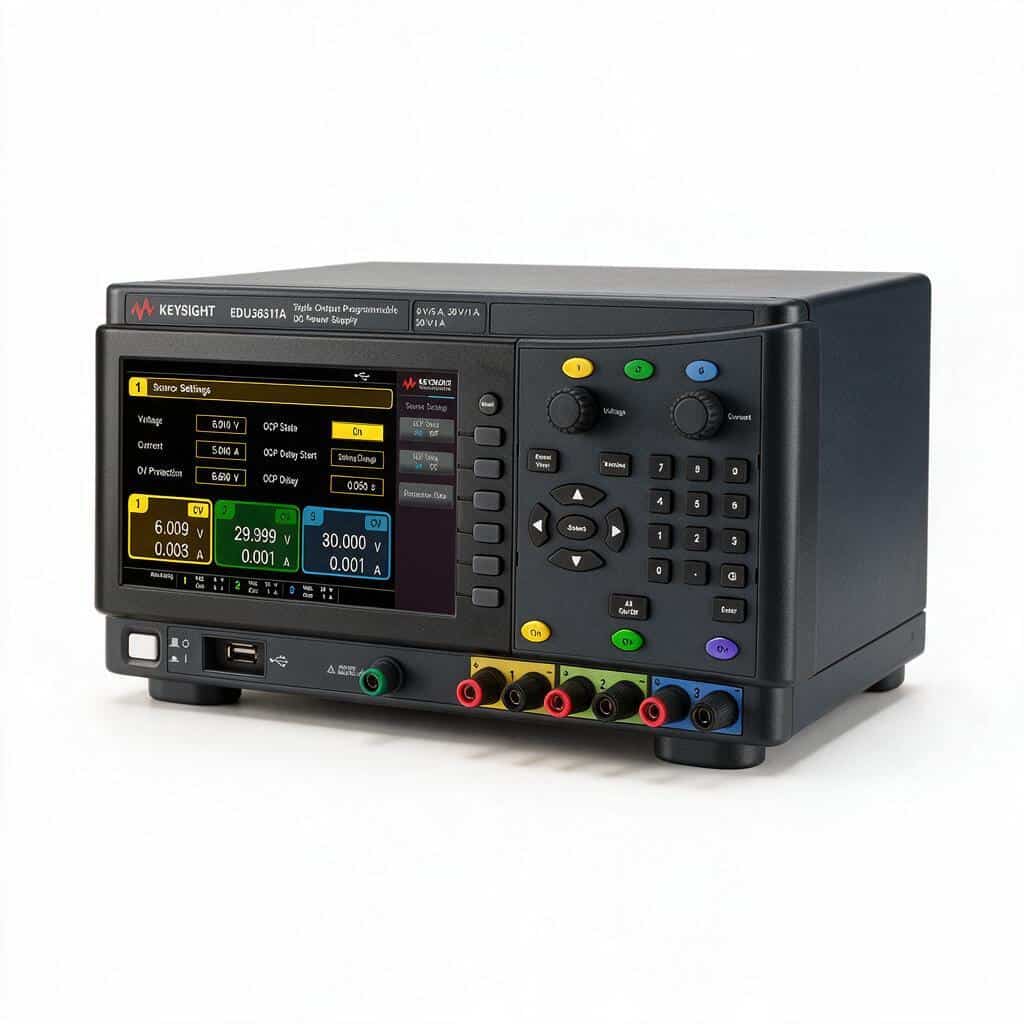

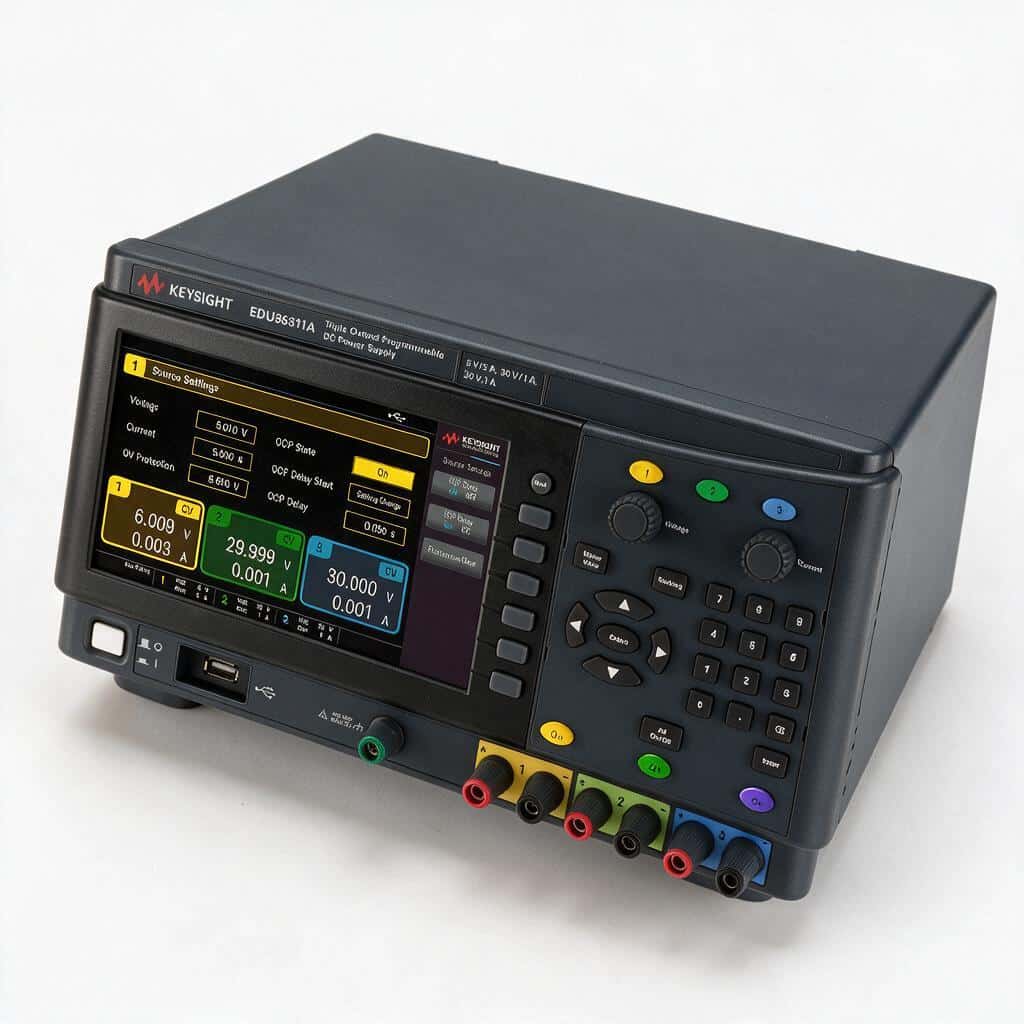

Mặt máy in rõ cấu hình ngõ ra: 6 V/5 A, 30 V/1 A, 30 V/1 A. Ba con số này giải thích gần như toàn bộ định vị của sản phẩm.
Kênh 6 V/5 A là kênh dòng cao áp thấp — dành cho khối số, vi điều khiển, mạch logic và các tải cần dòng lớn ở mức áp thấp. Hai kênh 30 V/1 A là kênh áp cao dòng vừa, và việc có hai kênh giống hệt nhau là chi tiết quan trọng: nó cho phép dựng nguồn đối xứng ±30 V cho mạch analog dùng op-amp, bằng cách nối một kênh làm nhánh dương và một kênh làm nhánh âm.
Điều đó chỉ làm được vì các kênh cách ly điện với nhau. Nếu các kênh chung mát, việc nối nối tiếp để tạo nguồn đối xứng là không khả thi.
Các thông số nền còn lại Keysight công bố:
- Tổng công suất 90 W.
- Gợn và nhiễu dưới 1 mVrms.
- Điều chỉnh theo tải và theo lưới 0,01%.
- Màn hình WVGA 7 inch.
- Giao tiếp USB và LAN, kèm phần mềm PathWave BenchVue trên PC.
- Bảo vệ quá áp (OVP), quá dòng (OCP) và quá nhiệt (OTP).

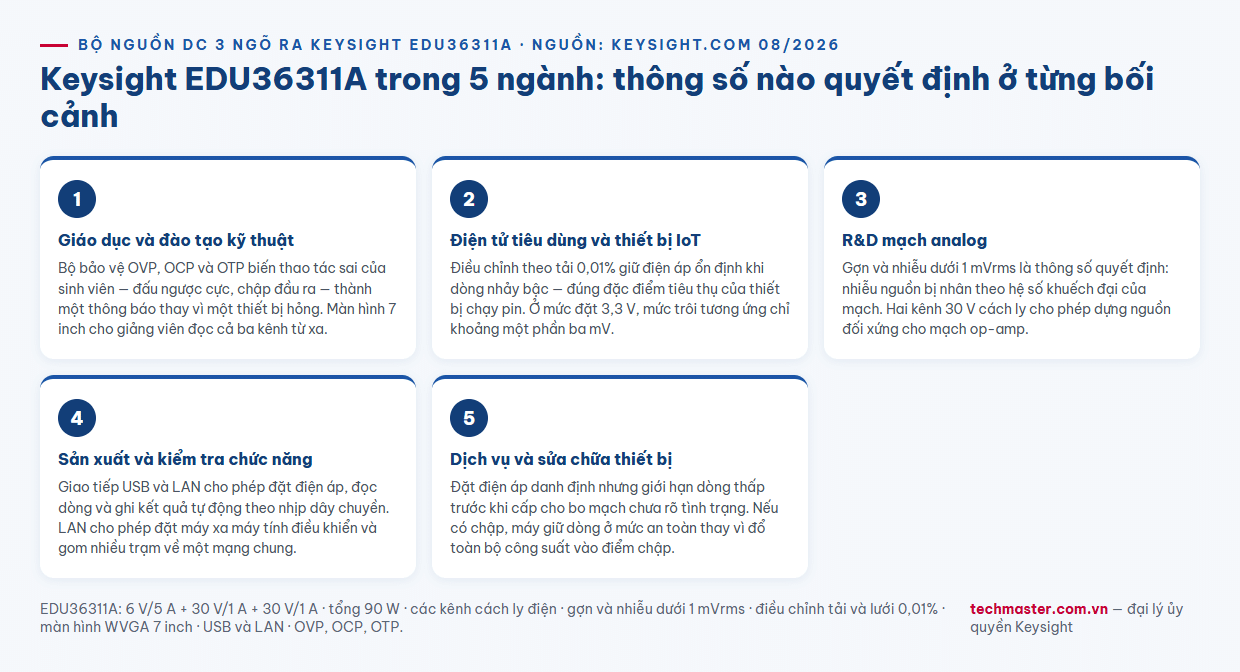

1. Giáo dục và đào tạo kỹ thuật
Đây là thị trường mà dòng Smart Bench Essentials được thiết kế nhắm tới, và lý do không chỉ là giá.
Trong phòng thí nghiệm sinh viên, hỏng hóc phổ biến nhất không phải do thiết bị kém mà do thao tác sai: đấu ngược cực, chập đầu ra, đặt nhầm thang. Bộ ba bảo vệ OVP, OCP và OTP biến những lỗi này từ sự cố hỏng thiết bị thành một thông báo trên màn hình. Với một phòng lab ba mươi bàn, khác biệt đó quyết định chi phí vận hành cả năm học.
Màn hình 7 inch cũng có vai trò sư phạm thật: giảng viên đứng cách bàn một mét vẫn đọc được cả ba kênh cùng lúc, thay vì phải cúi xuống từng máy để kiểm tra sinh viên đặt đúng thông số chưa.
2. Điện tử tiêu dùng và thiết bị IoT
Thiết bị IoT chạy pin có đặc điểm tiêu thụ rất đặc thù: dòng nền cực thấp trong phần lớn thời gian, xen kẽ những đợt phát sóng ngắn kéo dòng lên gấp hàng chục lần. Việc mô phỏng nguồn pin cho các thiết bị này cần một nguồn giữ được điện áp ổn định khi tải nhảy bậc.
Chỉ số liên quan ở đây là điều chỉnh theo tải 0,01%: khi dòng tải thay đổi, điện áp đầu ra chỉ trôi trong phạm vi một phần vạn. Với một kênh đặt ở 3,3 V, con số đó tương ứng mức trôi cỡ một phần ba mV — đủ nhỏ để không làm sai lệch phép đo dòng tiêu thụ mà bạn đang khảo sát.
Kênh 6 V/5 A phù hợp trực tiếp cho dải áp pin lithium đơn cell và các mức 3,3 V hay 5 V thông dụng.
3. Nghiên cứu và phát triển mạch analog
Đây là bối cảnh mà con số gợn và nhiễu dưới 1 mVrms trở thành thông số quyết định chứ không phải thông số trang trí.
Lý do: mọi thứ nhiễu có trên đường nguồn đều đi thẳng vào tầng khuếch đại và bị nhân lên theo hệ số khuếch đại của mạch. Một tầng khuếch đại có hệ số 100 lần sẽ biến 1 mV gợn nguồn thành 100 mV nhiễu ở đầu ra — che lấp hoàn toàn tín hiệu nhỏ mà bạn đang cố đo. Với mạch cảm biến, tầng tiền khuếch đại micro hay mạch chuyển đổi ADC độ phân giải cao, độ sạch của nguồn cấp đặt trần cho chất lượng toàn hệ thống.
Khả năng dựng nguồn đối xứng từ hai kênh 30 V cách ly cũng đúng nhu cầu của mạch op-amp truyền thống, vốn cần cả nhánh dương và nhánh âm quanh điểm mát chung.
4. Sản xuất và kiểm tra chức năng
Ở dây chuyền kiểm tra, giá trị nằm ở giao tiếp USB và LAN. Một trạm kiểm tra chức năng cần đặt điện áp, đọc dòng tiêu thụ và ghi kết quả tự động cho từng bo mạch — thao tác tay không đáp ứng được nhịp sản xuất và không để lại dữ liệu truy vết.
Cổng LAN đáng chú ý hơn USB trong bối cảnh này vì nó cho phép đặt máy ở xa máy tính điều khiển và gom nhiều trạm về một mạng chung. Phần mềm PathWave BenchVue đi kèm cho phép dựng kịch bản đo mà không phải viết mã điều khiển từ đầu — hữu ích với xưởng không có kỹ sư phần mềm chuyên trách.
Cần lưu ý giới hạn thật: tổng 90 W đặt trần cho loại sản phẩm kiểm tra được. Đây là bộ nguồn cho bo mạch và module, không phải cho thiết bị công suất.
5. Phòng dịch vụ và sửa chữa thiết bị
Trong công việc sửa chữa, tính năng được dùng nhiều nhất lại là giới hạn dòng — dùng theo cách mà tài liệu ít khi nói tới.
Quy trình chuẩn khi cấp nguồn cho một bo mạch chưa rõ tình trạng: đặt điện áp đúng mức danh định, nhưng đặt giới hạn dòng ở mức thấp hơn nhiều so với dòng làm việc bình thường. Nếu bo mạch có chập, máy lập tức chuyển sang chế độ giới hạn dòng và giữ dòng ở mức an toàn thay vì đổ toàn bộ công suất vào điểm chập. Kỹ thuật này cứu được rất nhiều bo mạch mà nếu cấp nguồn thẳng sẽ cháy lan.
Sau khi xác nhận bo mạch không chập, nâng dần giới hạn dòng lên mức làm việc. Ba kênh độc lập cho phép cấp cùng lúc các mức áp khác nhau mà một bo mạch nhiều nhánh nguồn yêu cầu.

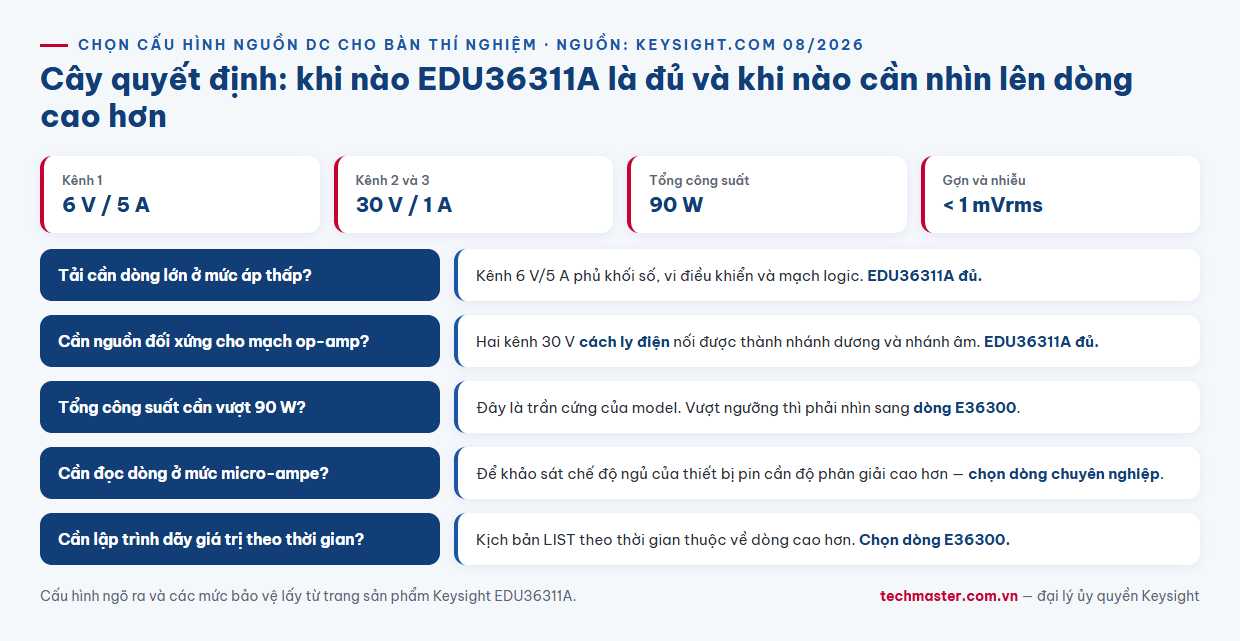

Chọn EDU36311A hay model cao hơn
Ranh giới khá rõ. Nếu công việc nằm trong tổng 90 W, cần ba mức áp độc lập và cần điều khiển từ máy tính ở mức cơ bản, thì cấu hình này đủ và không nên trả thêm. Nếu cần dòng lớn hơn ở kênh áp cao, cần độ phân giải đọc dòng xuống mức micro-ampe để khảo sát chế độ ngủ của thiết bị pin, hoặc cần lập trình dãy giá trị theo thời gian, thì nên nhìn sang dòng E36300 chuyên nghiệp.
Đọc thêm về bộ nguồn DC Keysight
Bài ứng dụng bộ nguồn DC EDU36311A trong phòng lab đi sâu vào từng thao tác đo cụ thể. Với dòng chuyên nghiệp, xem bài bộ nguồn ba ngõ ra E36313A theo ngành. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight EDU36311A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight EDU36311A, hoặc liên hệ đội kỹ thuật để rà soát nhu cầu công suất trước khi chốt đơn hàng.
Câu hỏi thường gặp
Bộ nguồn Keysight EDU36311A có cấu hình ngõ ra thế nào?
EDU36311A có ba ngõ ra: một kênh 6 V/5 A và hai kênh 30 V/1 A, tổng công suất 90 W. Các kênh cách ly điện với nhau, nhờ đó có thể nối hai kênh 30 V để tạo nguồn đối xứng cho mạch analog dùng op-amp. Kênh 6 V/5 A phù hợp cho khối số và các mức 3,3 V hay 5 V thông dụng.
EDU36311A có gợn nhiễu bao nhiêu và điều đó ảnh hưởng gì?
Keysight công bố gợn và nhiễu dưới 1 mVrms cùng điều chỉnh theo tải và theo lưới 0,01%. Con số gợn quan trọng với mạch analog vì nhiễu trên đường nguồn bị nhân theo hệ số khuếch đại của mạch: một tầng khuếch đại 100 lần sẽ biến 1 mV gợn nguồn thành 100 mV nhiễu ở đầu ra, đủ để che lấp tín hiệu nhỏ đang cần đo.
EDU36311A điều khiển từ máy tính được không?
Được. Máy có giao tiếp USB và LAN, kèm phần mềm PathWave BenchVue chạy trên PC cho phép dựng kịch bản đo mà không phải viết mã điều khiển từ đầu. Cổng LAN hữu ích trong sản xuất vì cho phép đặt máy xa máy tính điều khiển và gom nhiều trạm kiểm tra về một mạng chung.
