Trạm cấp khí đường ống khác mọi thiết bị bảo hộ khác ở một điểm: phần quyết định an toàn nằm ở đầu kia của sợi ống, chỗ không ai nhìn thấy trong ca. Người thợ chỉ biết có khí thổi vào mặt — không biết khí đó lấy từ họng hút đặt cạnh chỗ xe nâng nổ máy.

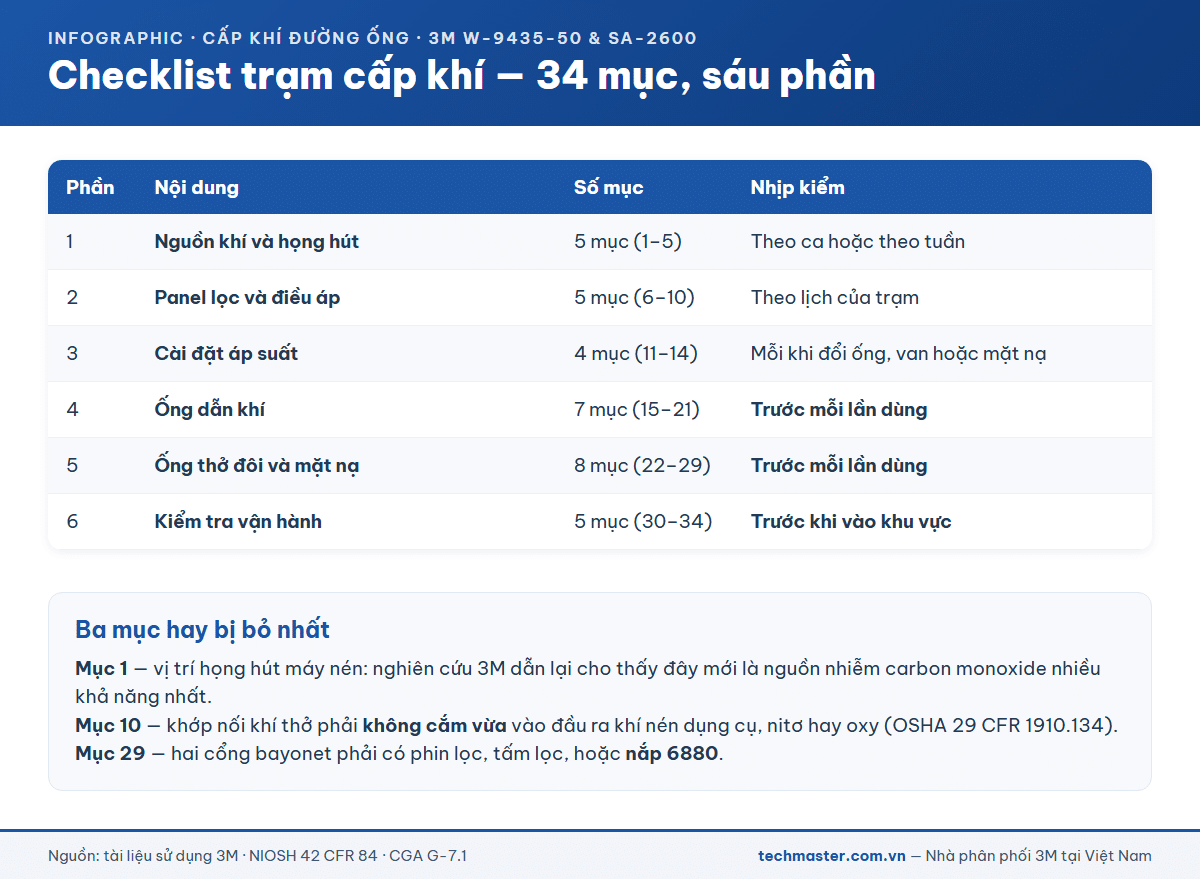

Checklist dưới đây gồm 34 mục chia sáu phần, đi từ nguồn khí tới mặt người, kèm bảy tình huống bắt buộc dừng — lấy từ tài liệu sử dụng của 3M cho ống dẫn khí và hệ dual airline.
Phần 1 — Nguồn khí và họng hút (5 mục, kiểm theo ca hoặc theo tuần)
| # | Mục kiểm | Đạt khi |
|---|---|---|
| 1 | Vị trí họng hút của máy nén | Xa nguồn khí thải: xe chạy, ống xả, khu vực sơn, lò đốt |
| 2 | Máy nén bôi trơn dầu có báo động quá nhiệt và tự dừng | Có — điều kiện để giám sát carbon monoxide định kỳ thay vì liên tục |
| 3 | Kết quả kiểm nghiệm khí còn hiệu lực | Đạt ít nhất Grade D theo CGA G-7.1 |
| 4 | Không có sương dầu bôi trơn máy nén trên đường khí tới thiết bị điều khiển khí | Không phát hiện dầu, mùi dầu |
| 5 | Áp suất đường ống nhà máy | Trong giới hạn an toàn, tối đa 125 psig (8,75 kg/cm²) |
Mục 1 rẻ nhất và bị bỏ nhiều nhất: tài liệu 3M dẫn nghiên cứu cho thấy vị trí họng hút mới là nguồn nhiễm carbon monoxide nhiều khả năng nhất, chứ không phải máy nén quá nhiệt. Ở sơn công nghiệp và sơn ô tô, họng hút đặt gần cửa xả buồng sơn còn kéo chính hơi dung môi vừa hút ra quay lại đường khí thở.
Phần 2 — Panel lọc và điều áp (5 mục)
| # | Mục kiểm | Đạt khi |
|---|---|---|
| 6 | Chuỗi thiết bị trên đường ống chính | Đủ van một chiều, bộ điều áp, lọc hạt mịn, van khoá, đồng hồ áp, van an toàn xả áp |
| 7 | Phin lọc trong panel | Chưa bẩn, chưa bão hoà dầu, không có mùi khó chịu |
| 8 | Hơi nước dư và hạt đã được tách | Đã xả nước ngưng; không thấy nước ở đầu ra |
| 9 | Đồng hồ áp đọc được, kim không kẹt | Chỉ đúng, không rung bất thường |
| 10 | Đầu ra khí thở không dùng chung kiểu khớp với hệ khí khác | Khớp nối khí thở không cắm vừa vào đầu ra khí nén dụng cụ, nitơ hay oxy |
Mục 10 lấy từ OSHA 29 CFR 1910.134 mà tài liệu 3M dẫn lại: khớp nối đường khí thở phải không tương thích với đầu ra của hệ khí khác. Kiểm bằng tay — cầm đầu ống, thử cắm vào một đầu ra khí nén thường; cắm vừa là chưa đạt.
Lưu ý kèm theo: panel không bảo đảm khí đầu ra đạt Grade D — đạt hết mục 6 đến 9 vẫn không thay được mục 3.
Phần 3 — Cài đặt áp suất (4 mục)
| # | Mục kiểm | Đạt khi |
|---|---|---|
| 11 | Xác định van đang dùng | Biết rõ là SA-1009 (áp cao) hay SA-1029 (áp thấp) |
| 12 | Xác định mặt nạ đang dùng | Biết rõ có phải dòng Ultimate FX FF-400 Series hay không |
| 13 | Đo chiều dài ống thực tế | Tính cả đoạn cuộn dư dưới sàn |
| 14 | Áp suất chỉnh trên panel | Nằm trong dải của đúng bảng: với W-9435-50 và mặt nạ ngoài dòng FF-400 là 17–26 psig (117–179 kN/m²) |
Ba biến ở mục 11, 12, 13 quyết định con số ở mục 14. Bảng đầy đủ ở bài áp suất cấp khí theo chiều dài ống.

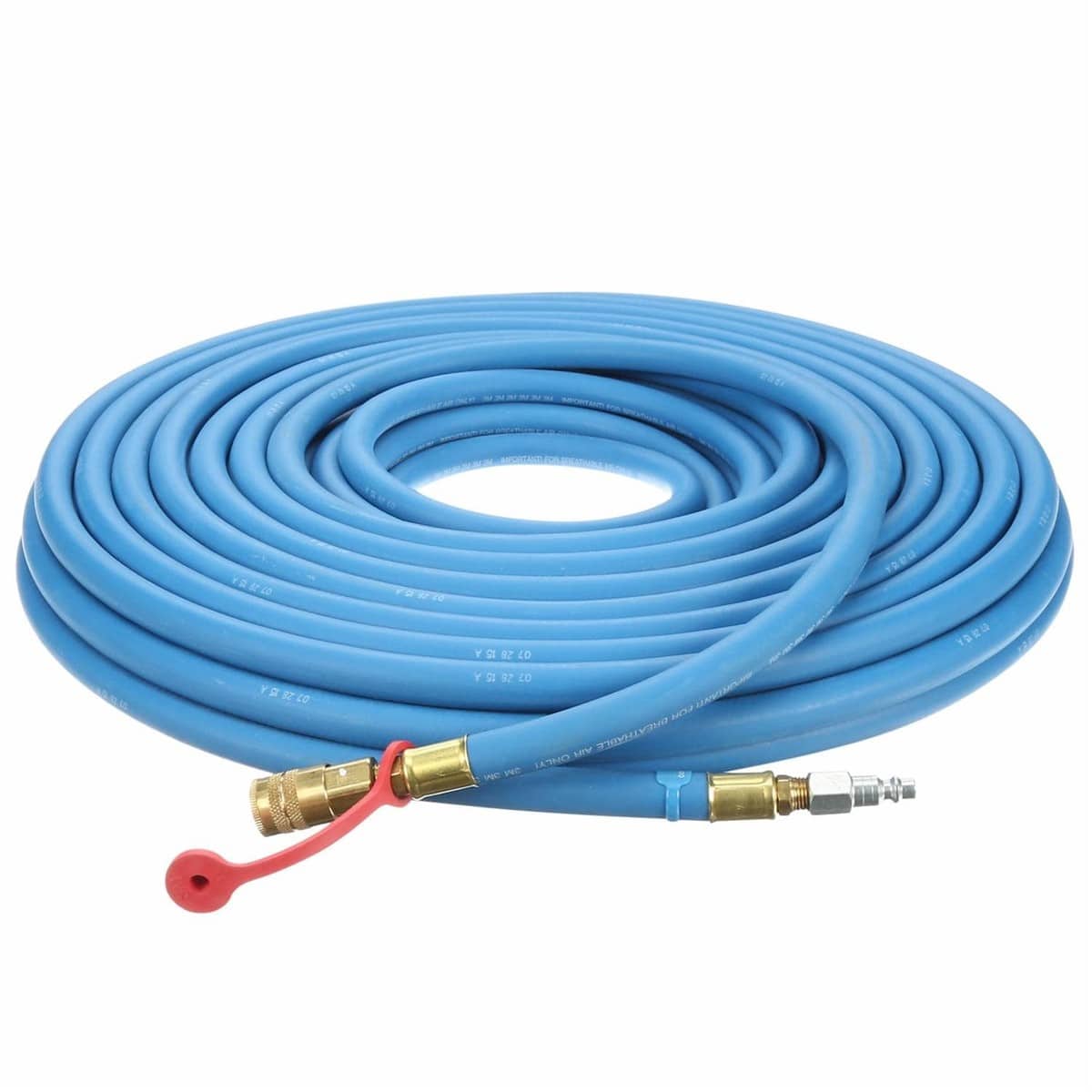

Phần 4 — Ống dẫn khí (7 mục, trước mỗi lần dùng)
| # | Mục kiểm | Đạt khi |
|---|---|---|
| 15 | Thân ống: vết cắt, rách, mài mòn, cháy | Không có |
| 16 | Thân ống: tách lớp | Không có chỗ phồng, bong lớp |
| 17 | Dấu suy giảm do hoá chất hoặc tia UV | Không bạc màu bất thường, không giòn |
| 18 | Socket và plug: bẩn, hỏng, ăn mòn | Sạch, nguyên vẹn |
| 19 | Không có vật cản dòng khí hoặc cản khoá khớp | Khớp vào đúng vị trí khoá |
| 20 | Ống không bị gập, không bị chèn dưới pallet hay bánh xe nâng | Đường đi ống thông thoáng |
| 21 | Ống không phơi nơi quá 71 °C | Không chạy sát lò, không nằm dưới nắng gắt cả ca |
Bảo hộ 3M W-9435-50 dài 15,24 m nên gần như luôn cắt ngang lối đi trong xưởng — mục 20 vì thế đáng kiểm mỗi ca.
Phần 5 — Ống thở đôi và mặt nạ (8 mục)
| # | Mục kiểm | Đạt khi |
|---|---|---|
| 22 | Ống thở: nứt, rách, bẩn | Không có |
| 23 | Vùng làm kín của mặt nạ | Không biến dạng; vật liệu mềm dẻo, không cứng |
| 24 | Dây đeo | Nguyên vẹn, còn đàn hồi |
| 25 | Chi tiết nhựa | Không nứt, không mỏi vật liệu |
| 26 | Van thở ra và bệ van (tháo nắp ra soi) | Không bẩn, không biến dạng, không nứt rách; lắp nắp lại khớp |
| 27 | Vấu bayonet | Không mòn bất thường |
| 28 | Gioăng màu cam | Không mòn |
| 29 | Cấu hình bayonet đúng | Có phin lọc hoặc tấm lọc; nếu không có thì phải lắp nắp bayonet 6880 |
Mục 29 hay bị bỏ khi hệ chạy thuần chế độ cấp khí. Bảo hộ 3M SA-2600 là loại kết hợp nên hai cổng bayonet luôn phải bịt bằng thứ được duyệt: phin lọc, tấm lọc, hoặc nắp 6880.
Phần 6 — Kiểm tra vận hành trước khi vào khu vực (5 mục)
| # | Mục kiểm | Đạt khi |
|---|---|---|
| 30 | Ống thở gắn chắc vào mặt nạ | Không lỏng ở cả hai đầu bayonet |
| 31 | Ống thở gắn chắc vào bộ điều áp hoặc đầu nối áp suất thấp | Khớp vào vị trí khoá |
| 32 | Ống dẫn khí đấu vào van điều khiển khí và nguồn khí nén | Kéo vòng socket khi cắm; khớp vào vị trí khoá |
| 33 | Dòng khí liên tục vào mặt nạ | Cảm nhận được dòng khí đều, không ngắt quãng |
| 34 | Kiểm độ kín mặt nạ trên mặt người đeo | Làm trước mỗi lần đeo, trước khi vào khu vực ô nhiễm |
Mục 33 khác hẳn các mục còn lại: 3M ghi rõ không có dòng chảy liên tục thì không dùng thiết bị, đưa khỏi sử dụng và tra bảng xử lý sự cố — không phải mục ghi chú để xử lý sau.

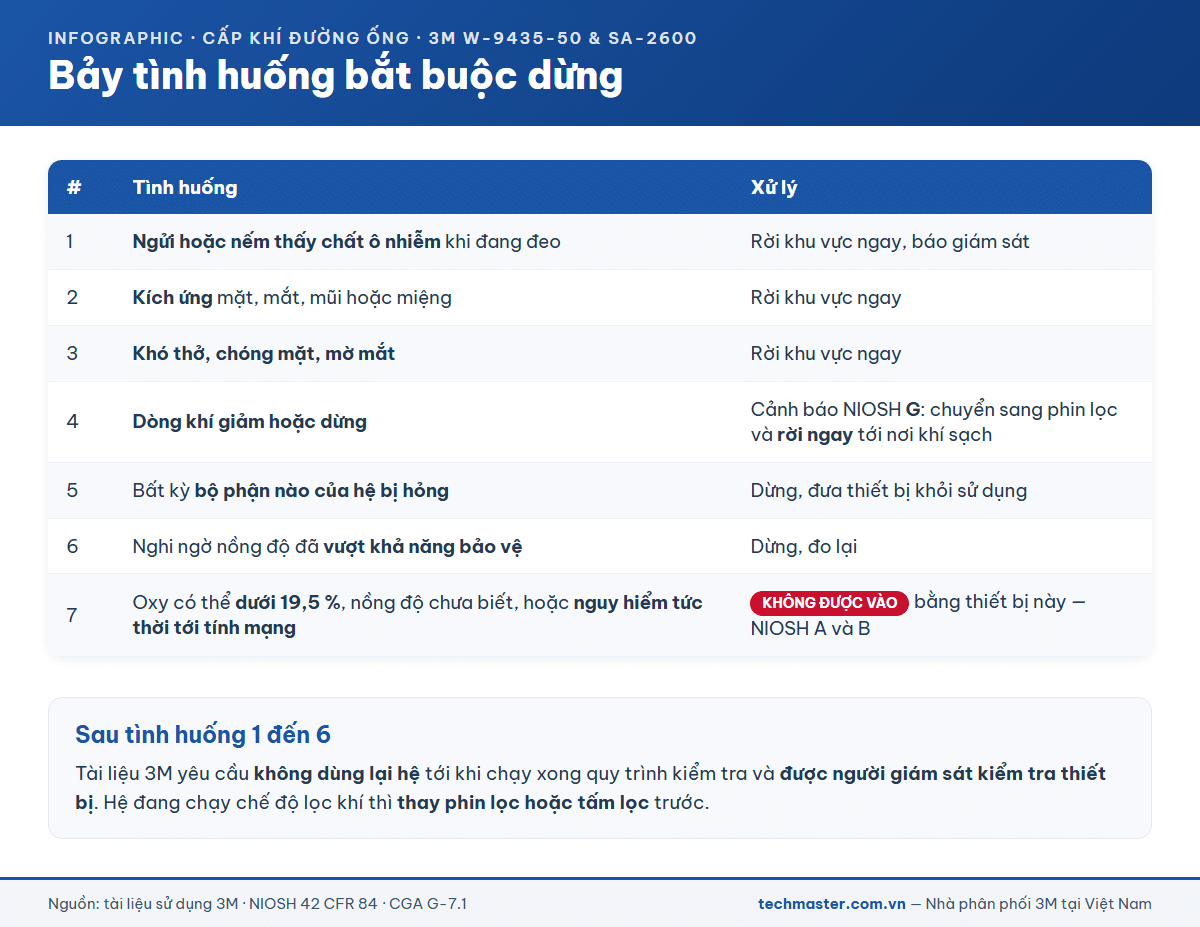

Bảy tình huống bắt buộc dừng
- Ngửi hoặc nếm thấy chất ô nhiễm khi đang đeo. Rời khu vực ngay, báo giám sát.
- Kích ứng mặt, mắt, mũi hoặc miệng.
- Khó thở, chóng mặt, mờ mắt hoặc khó chịu khác.
- Dòng khí vào mặt nạ giảm hoặc dừng. Cảnh báo NIOSH mã G yêu cầu chuyển sang phin lọc và rời ngay tới nơi khí sạch.
- Bất kỳ bộ phận nào của hệ bị hỏng trong lúc làm việc.
- Nghi ngờ nồng độ chất ô nhiễm đã lên tới mức thiết bị không còn bảo vệ đủ.
- Oxy có thể dưới 19,5 %, nồng độ chất ô nhiễm chưa biết, hoặc môi trường nguy hiểm tức thời tới tính mạng. Cảnh báo NIOSH A và B loại trừ thẳng ba trường hợp này — không được vào bằng thiết bị này.
Sau bất kỳ tình huống nào từ 1 đến 6, tài liệu 3M yêu cầu không dùng lại hệ cho tới khi chạy xong quy trình kiểm tra và được người giám sát kiểm tra thiết bị. Hệ đang chạy chế độ lọc khí thì thay phin lọc hoặc tấm lọc trước.
Cách làm gọn: giữ sẵn tại trạm một cuộn Bảo hộ 3M W-9435-50 và một bộ Bảo hộ 3M SA-2600 dự phòng. Checklist đánh trượt mục nào thì thay ngay — thay vì dừng ca, hoặc tệ hơn là dùng tiếp thiết bị chưa đạt vì không có gì thay.
Ba lỗi hệ thống hay gặp ở nhà máy Việt Nam
| Lỗi | Vì sao xảy ra | Sửa thế nào |
|---|---|---|
| Dùng chung khớp nhanh cho khí thở và khí nén dụng cụ | Tiện, và mọi thiết bị đều chính hãng nên không ai thấy vấn đề | Tách riêng kiểu khớp cho đường khí thở, theo OSHA 29 CFR 1910.134 (mục 10) |
| Ghép hai cuộn 50 ft thành 100 ft | Rẻ hơn mua cuộn 100 ft, và ống ghép được về mặt cơ khí | Chỉ hợp lệ với mặt nạ dòng FF-400 Series; mặt nạ khác phải mua W-9435-100 |
| Lau ống thở bằng dung môi có sẵn trong xưởng | Vết sơn bám thì dung môi là thứ gần tay nhất | Chỉ nước ấm và chất tẩy trung tính; chi tiết ở bài kiểm tra và vệ sinh ống cấp khí 3M |
Câu hỏi thường gặp
Checklist này chạy bao lâu một lần?
Phần 4, 5 và 6 thuộc quy trình kiểm tra trước mỗi lần dùng thiết bị mà 3M gọi là performance check, nên chạy trước mỗi ca đeo. Phần 1, 2 và 3 gắn với trạm khí nên chạy theo lịch của trạm, và phải chạy lại mỗi khi đổi chiều dài ống, đổi van hoặc đổi loại mặt nạ.
Ai được ký xác nhận checklist này?
Tài liệu 3M nói tới vai trò người giám sát ở phần xử lý sự cố: sau khi có bất thường, hệ chỉ được dùng lại khi đã chạy xong quy trình kiểm tra và thiết bị được người giám sát kiểm tra. Cảnh báo NIOSH mã M cũng yêu cầu việc chọn, đeo, dùng và bảo trì phải theo quy định của cơ quan quản lý áp dụng.
Người thợ nói vẫn có khí thổi vào mặt thì có phải là đạt không?
Không đủ. Cảm nhận có khí không cho biết lưu lượng có nằm trong khoảng NIOSH yêu cầu hay không, và cũng không cho biết khí có đạt Grade D hay không. Vì vậy checklist tách riêng mục cài đặt áp suất theo chiều dài ống và mục kiểm nghiệm chất lượng khí — hai mục này không thể thay bằng cảm nhận của người đeo.
Trạm dùng nhiều chiều dài ống khác nhau thì làm sao?
Mỗi chiều dài có một dải áp suất riêng nên không có giá trị chỉnh chung cho cả trạm. Cách xử lý là dán ngay tại panel bảng áp suất theo chiều dài ống của đúng loại van đang dùng, ghi rõ chiều dài ống đấu vào từng đầu ra. Đổi ống mà không chỉnh lại áp là đưa hệ ra ngoài dải được chứng nhận.
