Một máy xúc nằm giữa công trường không giống một chiếc xe con nằm trong xưởng: mỗi giờ dừng là một dây chuyền thi công đứng theo. Nhưng phần lớn thợ vẫn chẩn đoán máy công trình bằng đúng bộ đồ nghề dùng cho ô tô — đồng hồ vạn năng và máy đọc lỗi — rồi bế tắc khi bệnh nằm ở chỗ mà hai thiết bị đó không nhìn thấy: một xung áp suất thủy lực kéo dài vài mili-giây, hoặc một khung CAN J1939 méo vì trầy vỏ dây.
Bài này đi theo cách xưởng thật làm việc: trước hết là ba khác biệt buộc phải đổi cách đo khi chuyển từ ô tô sang máy công trình và xe tải, sau đó là quy trình đo áp suất thủy lực từng bước, rồi mới đến cách chọn cấu hình thiết bị theo loại đội máy.
1. Ba khác biệt giữa chẩn đoán ô tô và chẩn đoán máy công trình
Hệ điện 24 V, không phải 12 V. Máy công trình và phần lớn xe tải chạy hệ 24 V. Ngưỡng “bình thường” của mọi phép đo điện áp vì thế dịch lên — một mức sụt áp 1,5 V vô hại trên xe con lại là dấu hiệu tiếp xúc kém trên xe tải nếu nó xuất hiện ở nhánh khởi động. Dải vào của thiết bị đo cũng phải phủ được mức này khi có xung ngược từ cuộn dây.
CAN J1939 thay cho CAN ô tô con. Máy công trình hiện đại dùng chung kiến trúc ECU – cảm biến – CAN bus với ô tô, nhưng chạy giao thức J1939. Đọc được nội dung khung truyền là một chuyện; nhìn được lớp vật lý của nó — biên độ, độ dốc sườn, nhiễu chồng lên — lại là chuyện khác, và đó mới là nơi các bệnh chập chờn trên công trường ẩn náu.
Thủy lực là hệ thống thứ ba. Đây là khác biệt lớn nhất. Trên ô tô, gần như mọi cơ cấu chấp hành đều là điện. Trên máy xúc, máy ủi, cẩu và xe ben, phần lớn công suất đi qua dầu: bơm, van tỷ lệ, van servo, xi lanh, motor thủy lực. Một bơm mòn không sinh mã lỗi — nó chỉ làm máy yếu dần. Muốn thấy nó, phải vẽ được áp suất theo thời gian.
2. Đo áp suất thủy lực: cảm biến và cách đọc dạng sóng
Cảm biến áp suất chuyên dụng cho mảng này là Pico WPS600C. Theo thông số nhà sản xuất, nó có hai dải đo: 0–600 bar (8700 psi) và 0–60 bar (870 psi), độ chính xác 1% thang đo, thời gian đáp ứng 100 µs, môi chất là dầu thủy lực, đầu nối theo điểm đo chuẩn M16 × 2, dùng pin LiPo sạc lại và có chức năng auto-zero. Cảm biến cắm vào máy hiện sóng qua BNC như một kênh đo bình thường.
Con số quan trọng nhất trong danh sách trên là 100 µs. Đồng hồ áp suất cơ khí chỉ cho bạn một giá trị trung bình — kim đứng yên ở 180 bar. Đáp ứng 100 µs cho phép vẽ được dao động áp suất bên trong con số trung bình đó, và chính hình dạng dao động mới là thông tin chẩn đoán.

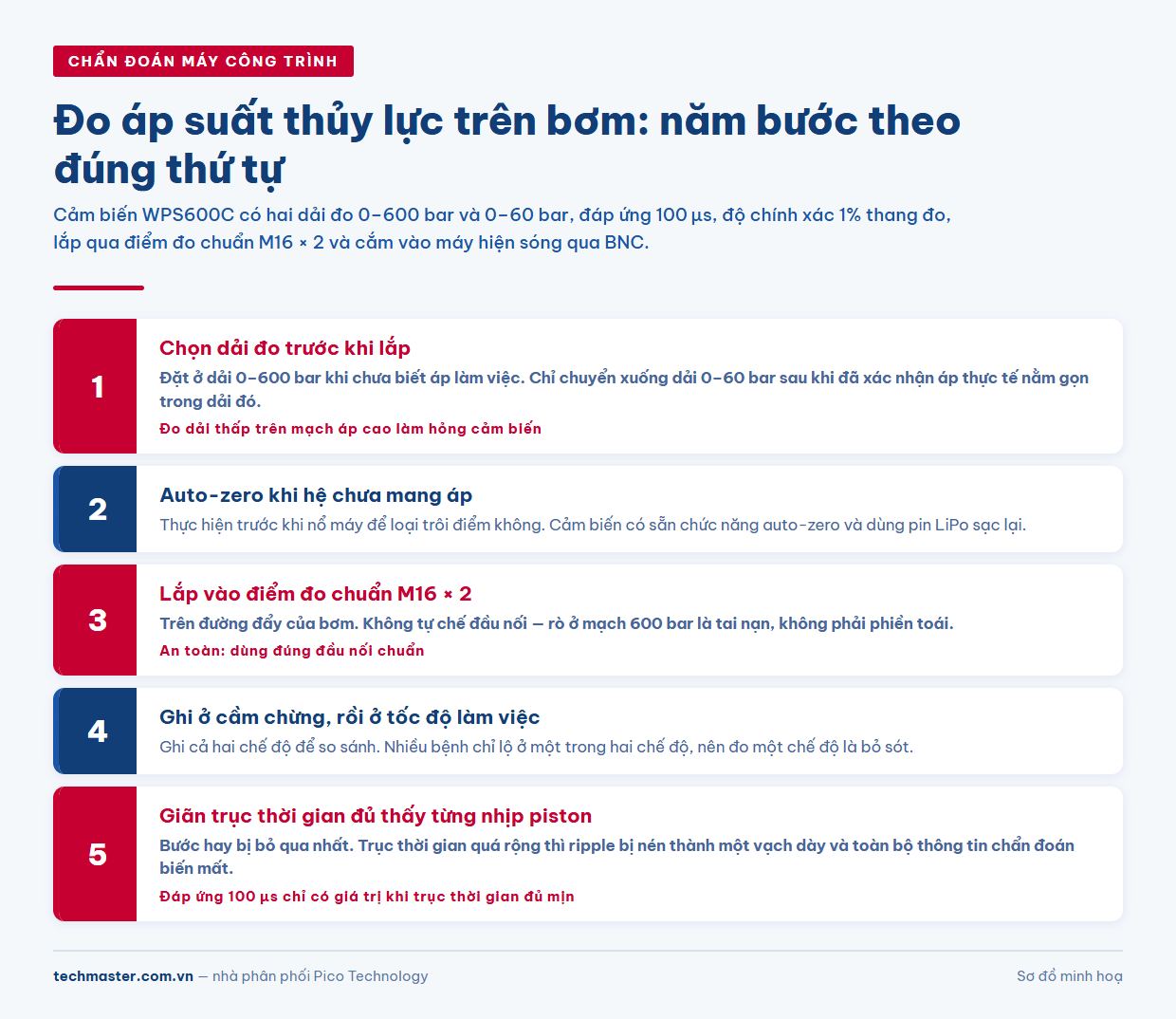

Quy trình đo áp suất thủy lực trên bơm:
- Bước 1 — chọn dải. Đặt WPS600C ở dải 0–600 bar nếu chưa biết áp làm việc. Chỉ chuyển xuống dải 0–60 bar khi đã xác nhận áp thực tế nằm gọn trong đó; đo dải thấp trên mạch áp cao là cách nhanh nhất để hỏng cảm biến.
- Bước 2 — auto-zero khi hệ chưa mang áp. Làm trước khi nổ máy, để loại trôi điểm không.
- Bước 3 — lắp vào điểm đo chuẩn M16 × 2 trên đường đẩy của bơm. Không tự chế đầu nối: rò ở mạch 600 bar là tai nạn, không phải phiền toái.
- Bước 4 — ghi ở tốc độ cầm chừng, rồi ở tốc độ làm việc. Ghi cả hai để so sánh; nhiều bệnh chỉ lộ ở một trong hai chế độ.
- Bước 5 — giãn trục thời gian đủ để thấy từng nhịp piston. Đây là bước hay bị bỏ qua: để trục thời gian quá rộng thì ripple bị nén thành một vạch dày và bạn mất toàn bộ thông tin.
Nhà sản xuất mô tả nguyên lý đọc rất gọn: nhịp đập của từng piston bơm hiện rõ trong dạng sóng, nhờ đó chẩn đoán được bơm mòn và van kẹt trước khi hệ thống hỏng hẳn. Cụ thể hơn, ripple áp suất để lộ piston mòn và van một chiều hở; ngoài bơm, cảm biến còn dùng để đo áp làm việc và xung va đập của xi lanh, motor thủy lực, cũng như kiểm tra thời gian đáp ứng của van tỷ lệ và van servo.
3. Cây quyết định: thấy dạng sóng này, nghi bộ phận kia
Nguyên tắc đọc chung cho một mạch thủy lực khỏe là ripple đều nhau giữa các piston và không có xung va đập bất thường. Từ đó suy ra hướng nghi ngờ:
| Quan sát trên dạng sóng | Hướng nghi ngờ | Bước xác nhận |
|---|---|---|
| Ripple đều, biên độ nhỏ, áp đạt mức làm việc | Bơm còn tốt | Chuyển sang đo phía tải |
| Một nhịp trong chu kỳ có biên độ khác hẳn các nhịp còn lại | Một piston mòn hoặc van một chiều của nhánh đó hở | Đếm số nhịp trong một vòng quay, đối chiếu số piston của bơm |
| Ripple lớn dần đều trên toàn chu kỳ | Mòn tổng thể, hở nội bộ | So với bản ghi tham chiếu của cùng dòng máy |
| Áp lên chậm, không đạt mức làm việc | Van xả áp mở sớm hoặc rò trong mạch | Cô lập từng nhánh, đo lại |
| Xung va đập nhọn khi xi lanh đổi chiều | Van tỷ lệ đáp ứng sai thời điểm | Đo đồng thời tín hiệu điều khiển van và áp suất |
Dòng cuối bảng là lý do nên đo bằng máy nhiều kênh thay vì một đồng hồ áp suất: khi ghi đồng thời dòng điện cấp cho van và áp suất đầu ra, bạn phân biệt được “van nhận lệnh sai” với “van nhận lệnh đúng nhưng không chấp hành” — hai bệnh có cùng triệu chứng nhưng khác hẳn nhau về chi phí sửa.

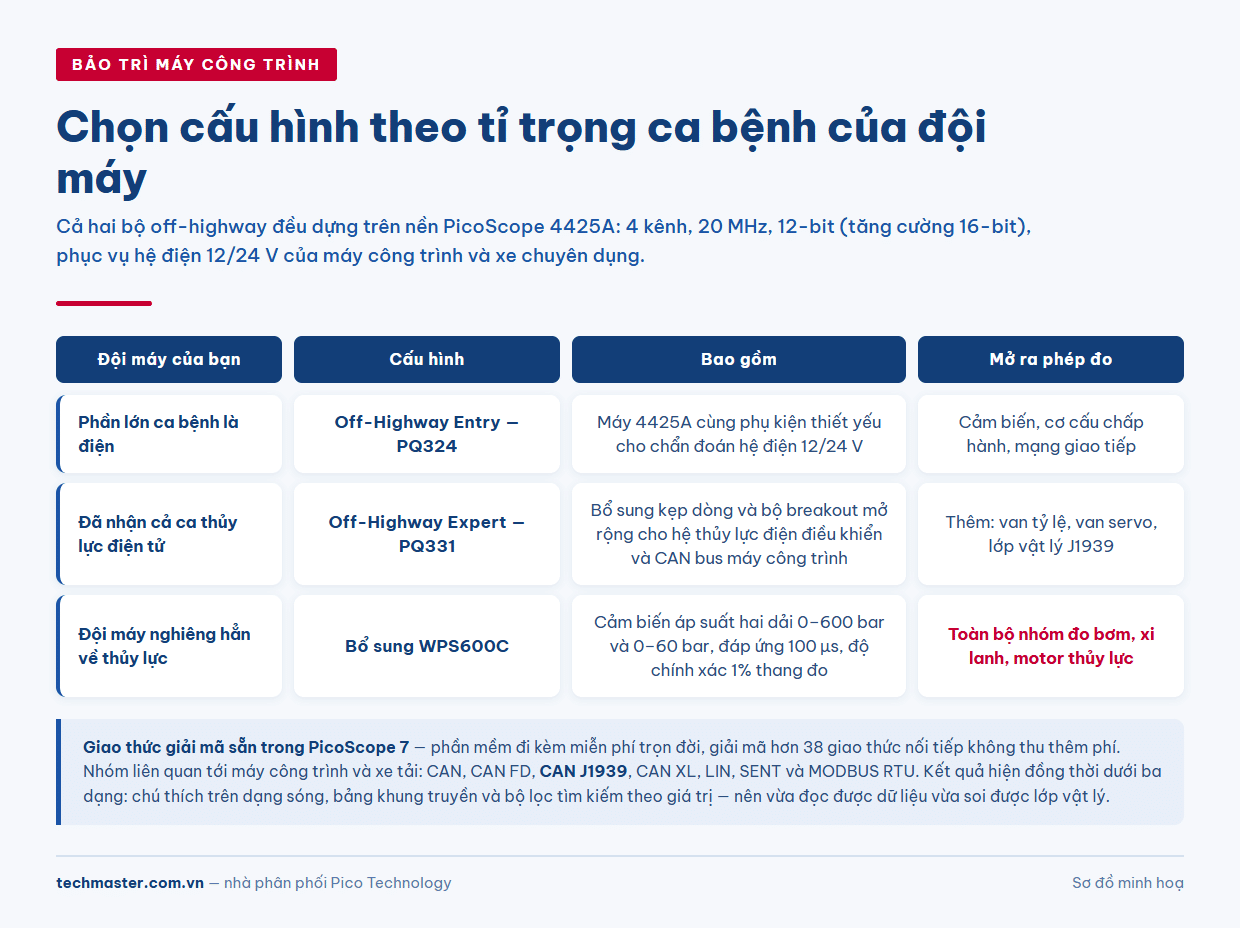

4. Cấu hình thiết bị theo loại đội máy

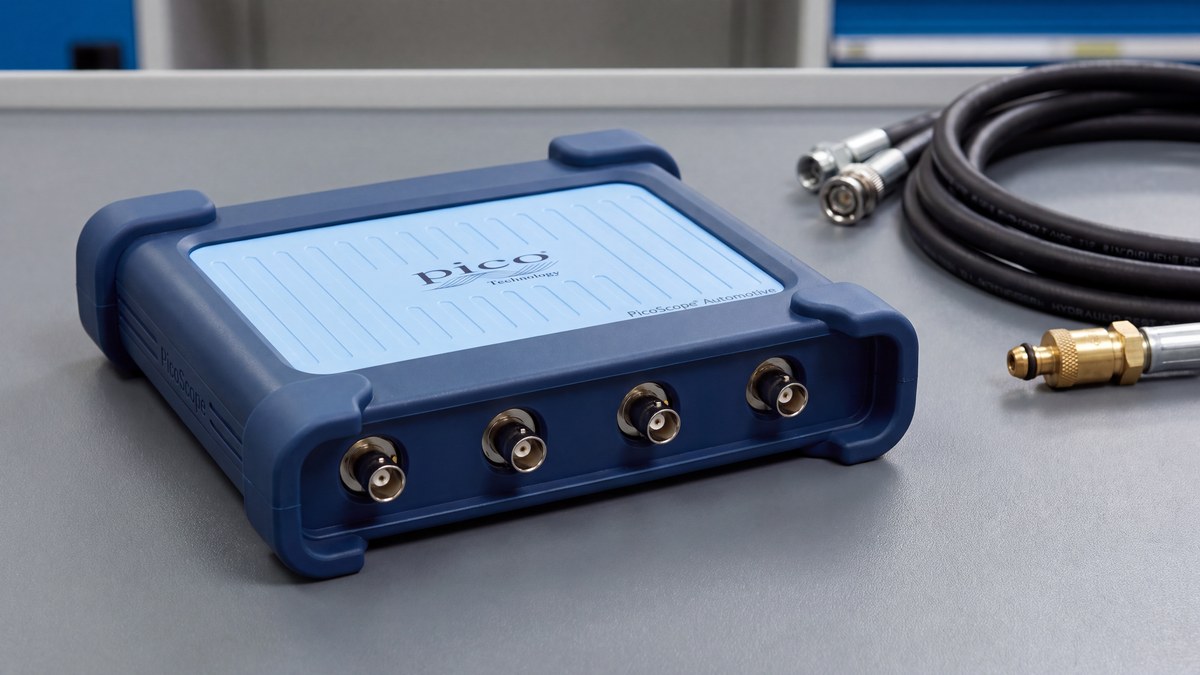

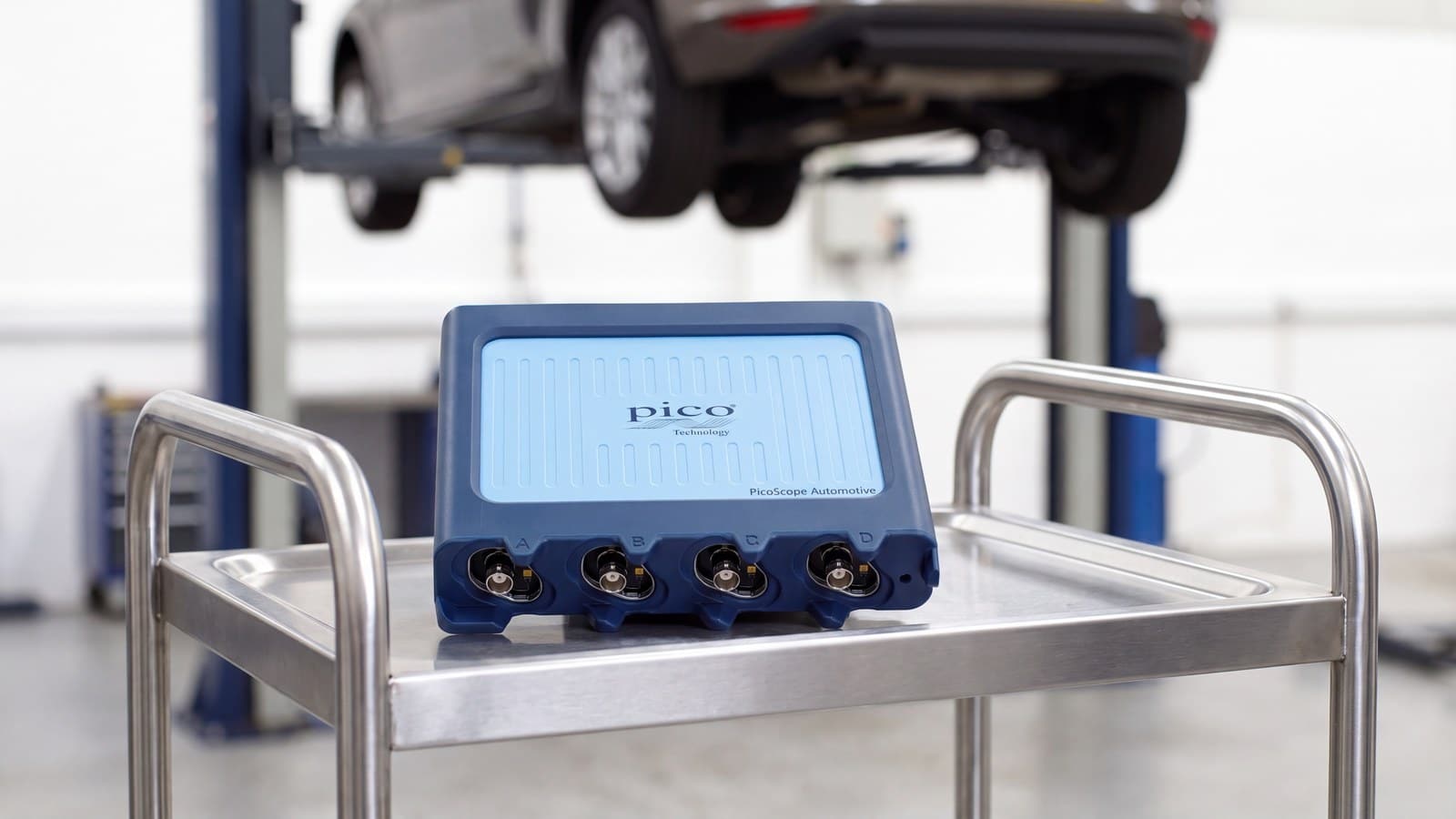

Nền tảng của cả hai bộ off-highway là máy PicoScope 4425A: 4 kênh, băng thông 20 MHz, độ phân giải 12-bit (tăng cường 16-bit), phục vụ hệ điện 12/24 V. Bốn kênh là con số tối thiểu hợp lý cho mảng này, vì phép đo có giá trị nhất luôn là phép đo tương quan — tín hiệu điều khiển và kết quả cơ khí trên cùng một trục thời gian.
PicoScope Off-Highway Entry Kit (PQ324) là cấu hình khởi điểm: máy 4425A cùng phụ kiện thiết yếu cho chẩn đoán hệ điện 12/24 V của máy công trình. Phù hợp với đội xe mà phần lớn ca bệnh vẫn là điện: cảm biến, cơ cấu chấp hành, mạng giao tiếp.
PicoScope Off-Highway Expert Kit (PQ331) là cấu hình chuyên sâu, bổ sung kẹp dòng và bộ breakout mở rộng cho hệ thủy lực điện điều khiển và CAN bus máy công trình. Đây là bộ dành cho xưởng đã nhận cả ca thủy lực điện tử, không chỉ ca điện thuần.
Cả hai bộ đều được tuyển chọn cho đặc thù công trường và nhắm vào máy xúc, máy ủi, máy nông nghiệp và xe chuyên dụng. Nếu đội máy của bạn nghiêng hẳn về thủy lực, WPS600C là món bổ sung đầu tiên nên tính đến, vì nó mở ra toàn bộ nhóm phép đo ở mục 2 và 3.
5. Giải mã CAN J1939 và các giao thức của xe chuyên dụng
Phần mềm PicoScope 7 đi kèm miễn phí trọn đời và giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí. Với mảng chẩn đoán xe tải và máy công trình, các giao thức đáng quan tâm gồm CAN, CAN FD, CAN J1939, CAN XL, LIN, SENT và MODBUS RTU.
Điểm khiến máy hiện sóng khác một máy phân tích giao thức thuần túy: kết quả hiển thị đồng thời dưới ba dạng — chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền, và bộ lọc tìm kiếm theo giá trị. Bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý. Trên công trường, đây thường là khác biệt quyết định: khung truyền vẫn “đúng” trong bảng dữ liệu nhưng sườn xung đã tròn và biên độ đã tụt vì một đoạn dây bị dập — bệnh chỉ phát tác khi máy rung và nóng lên.
Máy còn kèm bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW, cho phép đưa thiết bị vào hệ thống kiểm tra tự động — hữu ích với đội xe lớn muốn ghi tự động thay vì đo thủ công từng lượt.
6. Bảo trì máy công trình: giữ cho số đo còn đáng tin
Công tác bảo trì máy công trình dựa trên số đo chỉ có giá trị khi bản thân số đo còn đúng. Cảm biến áp suất là nhóm dễ trôi nhất trong bộ đồ nghề: nó chịu rung, chịu sốc áp và làm việc trong dầu nóng. Một cảm biến trôi 3% không báo lỗi gì — nó chỉ lặng lẽ khiến bạn kết luận “bơm còn tốt” cho một bơm đã mòn, hoặc ngược lại, thay oan một cụm đắt tiền.
Vì vậy nên đưa cảm biến áp suất và các thiết bị đo dùng cho hồ sơ kỹ thuật vào chu kỳ hiệu chuẩn định kỳ, và lưu biên bản cùng hồ sơ thiết bị. Xem dịch vụ hiệu chuẩn thiết bị đo lường của Techmaster. Nguyên tắc chọn dải đo và đọc sai số của thiết bị cầm tay dùng ngoài hiện trường được trình bày kỹ hơn trong bài đồng hồ vạn năng Keysight U1233A trong 5 ngành — cùng logic áp dụng cho đo lưu động trên công trường.
Thói quen kèm theo, đơn giản nhưng hay bị bỏ: ghi lại một bản dạng sóng tham chiếu cho từng dòng máy khi máy còn khỏe. Sau này mọi so sánh đều có mốc, thay vì phải đoán “thế nào là bình thường” giữa công trường.
