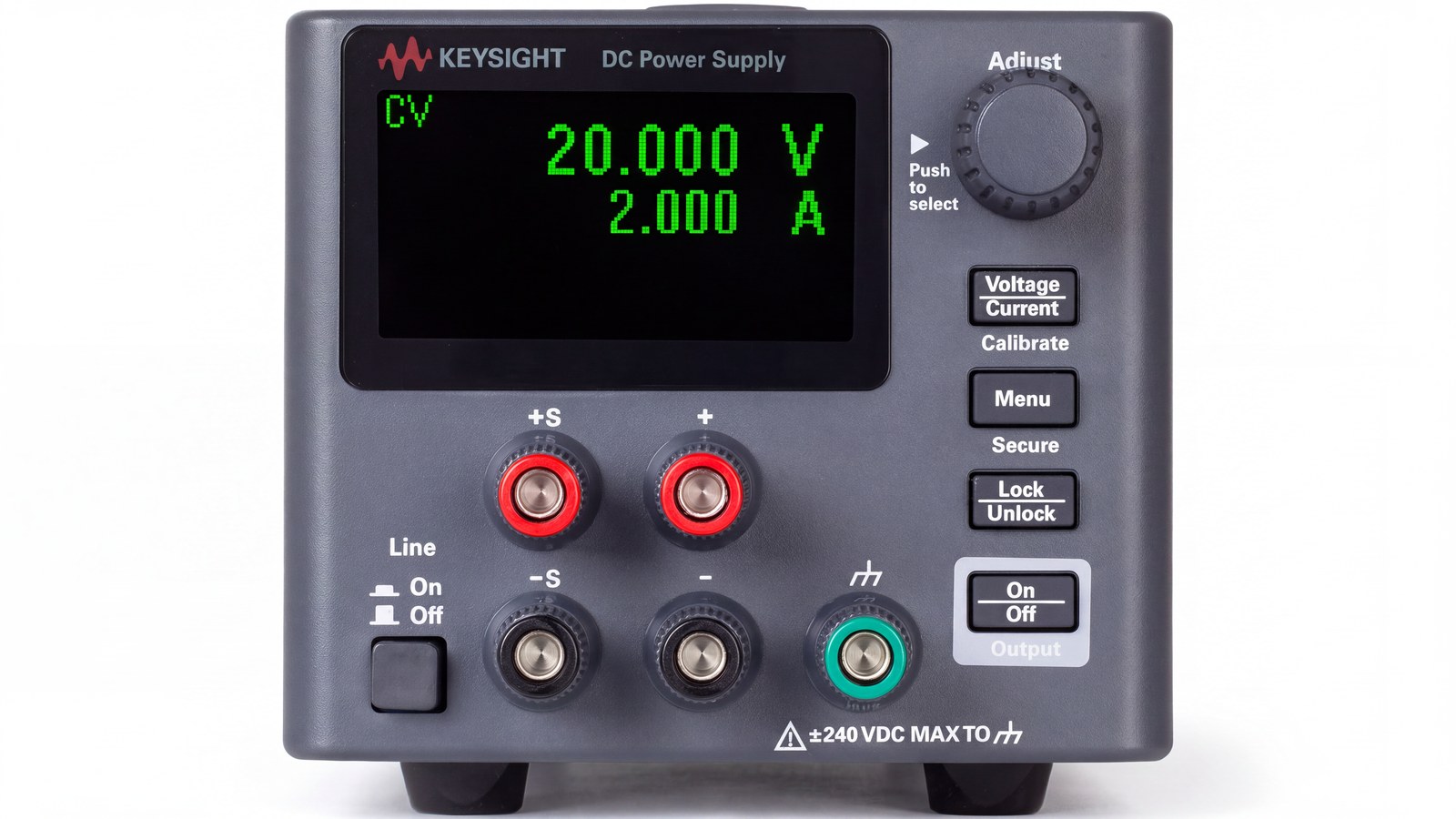

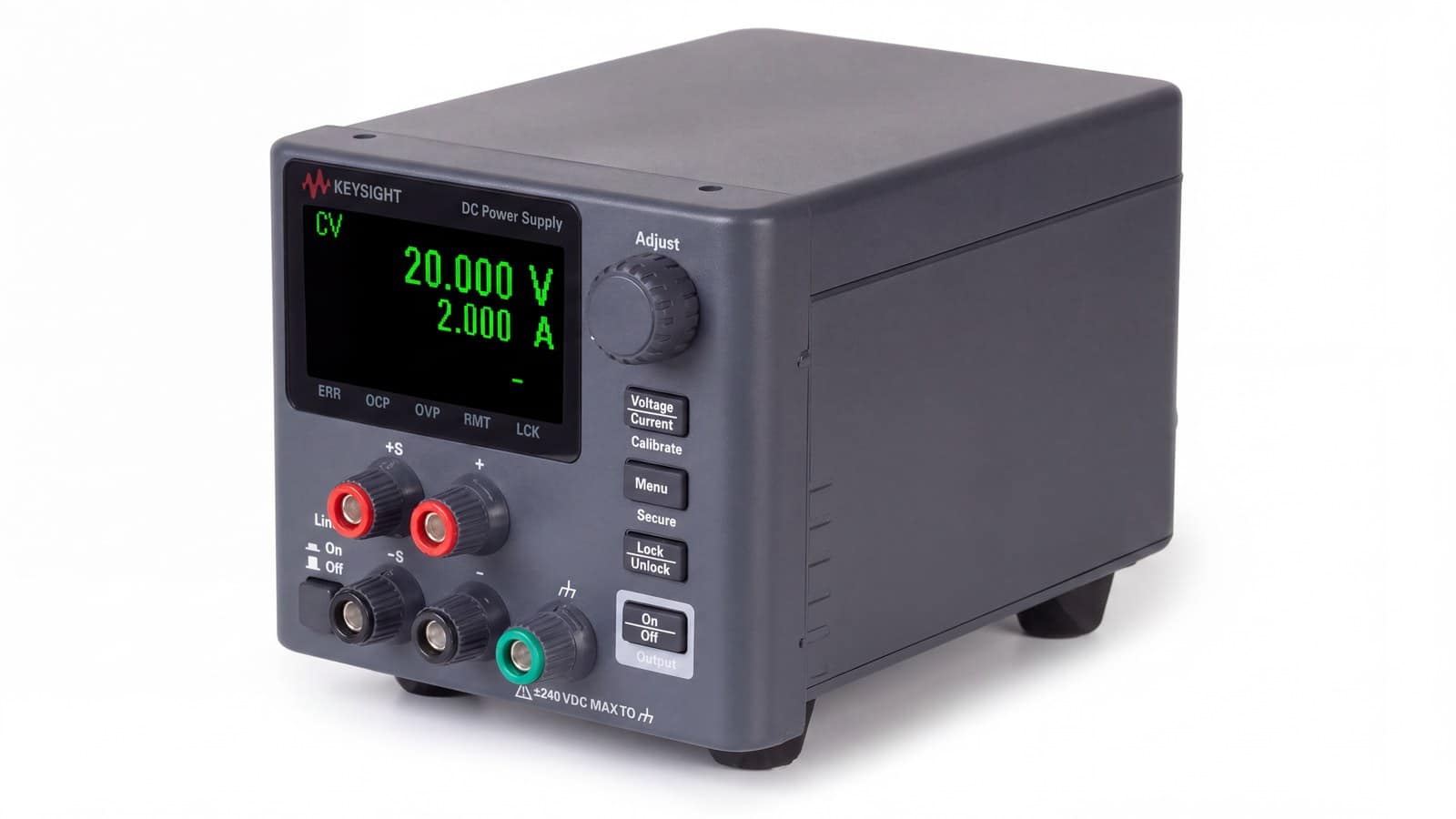

Chọn bộ nguồn DC để bàn thường bị rút gọn thành một câu hỏi duy nhất: “bao nhiêu vôn, bao nhiêu ampe?”. Với dòng E36100B của Keysight, cách chọn đó bỏ sót phần quan trọng nhất, bởi cả năm model dùng chung khung máy, chung giao tiếp và chung bộ tính năng — nhưng sai số và độ sạch của điện áp đầu ra khác nhau tới cả chục lần. Keysight E36103B với cấu hình 20 V / 2 A / 40 W nằm ở vị trí thứ hai trong dòng, và bài viết này so sánh nó với bốn model còn lại để chỉ ra khi nào nó là lựa chọn đúng. Toàn bộ thông số dưới đây lấy từ trang sản phẩm của từng model. Xem cấu hình chi tiết tại trang Bộ Nguồn DC Keysight E36103B.

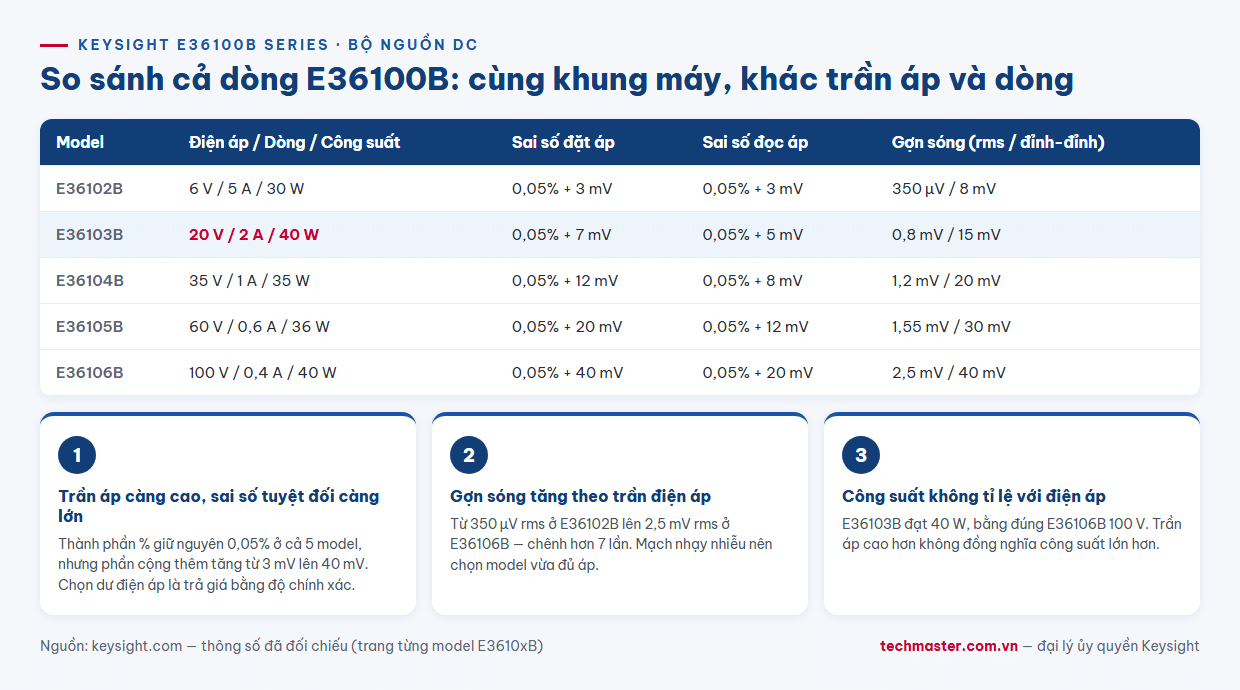

Bảng so sánh toàn dòng E36100B
| Model | Điện áp / Dòng / Công suất | Sai số đặt áp | Sai số đọc áp | Gợn sóng (rms / đỉnh-đỉnh) |
|---|---|---|---|---|
| E36102B | 6 V / 5 A / 30 W | 0,05% + 3 mV | 0,05% + 3 mV | 350 µV / 8 mV |
| E36103B | 20 V / 2 A / 40 W | 0,05% + 7 mV | 0,05% + 5 mV | 0,8 mV / 15 mV |
| E36104B | 35 V / 1 A / 35 W | 0,05% + 12 mV | 0,05% + 8 mV | 1,2 mV / 20 mV |
| E36105B | 60 V / 0,6 A / 36 W | 0,05% + 20 mV | 0,05% + 12 mV | 1,55 mV / 30 mV |
| E36106B | 100 V / 0,4 A / 40 W | 0,05% + 40 mV | 0,05% + 20 mV | 2,5 mV / 40 mV |
Ba quy luật đọc được từ bảng trên
Trần điện áp càng cao, sai số tuyệt đối càng lớn
Thành phần phần trăm giữ nguyên 0,05% ở cả năm model, nhưng phần cộng thêm tăng đều từ 3 mV ở E36102B lên 40 mV ở E36106B. Với sai số đọc áp, khoảng cách cũng tương tự: từ 3 mV lên 20 mV.
Hệ quả thực tế đi ngược trực giác mua sắm thông thường: chọn dư điện áp “cho chắc” không miễn phí, mà phải trả bằng độ chính xác. Nếu tải chỉ cần 5 V nhưng chọn model 100 V, sai số tuyệt đối tại điểm làm việc lớn hơn khoảng năm lần so với việc chọn model có trần vừa đủ.
Gợn sóng tăng theo trần điện áp
Mức gợn sóng hiệu dụng đi từ 350 µV ở E36102B lên 2,5 mV ở E36106B — chênh hơn bảy lần. E36103B ở mức 0,8 mV rms và 15 mV đỉnh-đỉnh, tức là vẫn thuộc nửa sạch của dòng.
Con số này quan trọng khi nguồn cấp cho mạch tương tự nhạy, mạch khuếch đại tín hiệu nhỏ hoặc khối chuyển đổi ADC độ phân giải cao, vì gợn sóng trên đường nguồn đi thẳng vào kết quả đo. Với mạch số thuần túy, khác biệt vài trăm micrôvôn hiếm khi có ý nghĩa.
Công suất không tỉ lệ với điện áp
Đây là điểm dễ bị bỏ qua nhất: E36103B đạt 40 W, đúng bằng E36106B 100 V, và cao hơn cả E36104B (35 W) lẫn E36105B (36 W). Trần điện áp cao hơn không đồng nghĩa với công suất lớn hơn — mỗi model chỉ đơn giản phân bổ cùng một mức công suất theo tỉ lệ áp/dòng khác nhau.

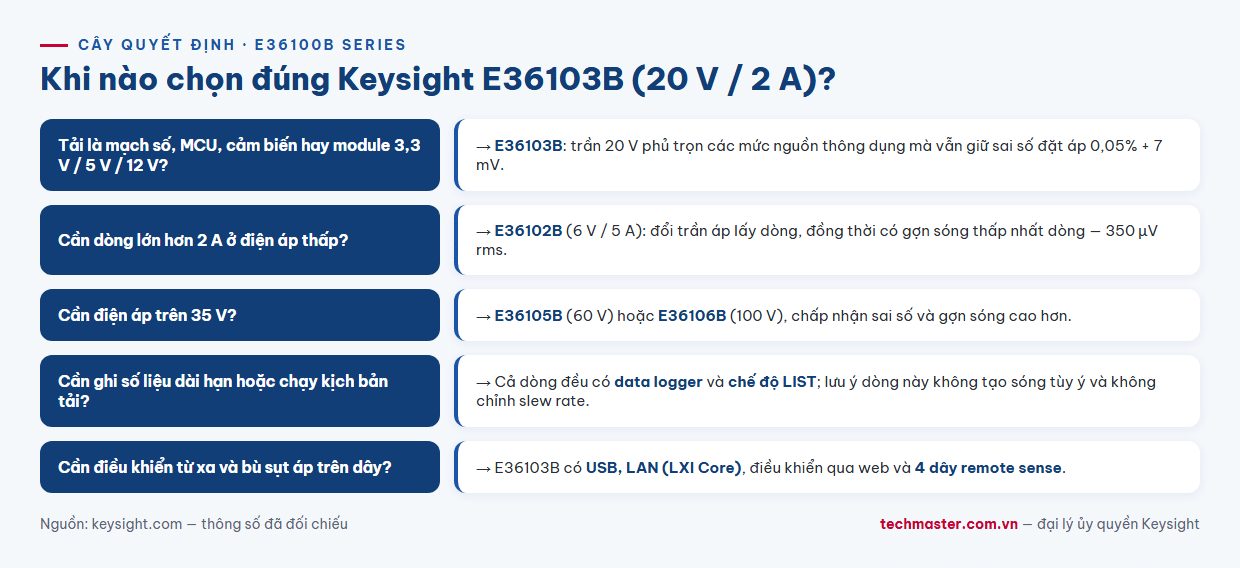

Vậy E36103B hợp với bài toán nào?
Trần 20 V phủ trọn các mức nguồn thông dụng trong điện tử: 3,3 V, 5 V, 12 V và các mức trung gian. Với dòng 2 A, model này cấp đủ cho phần lớn bo mạch vi điều khiển, module cảm biến, mạch giao tiếp và thiết bị IoT ở giai đoạn phát triển.
So với E36102B (6 V / 5 A), E36103B đổi dòng lấy dải điện áp: nếu tải cần 12 V thì E36102B không đáp ứng được, dù nó chính xác hơn và sạch hơn. So với E36104B (35 V / 1 A), E36103B có dòng gấp đôi và sai số tốt hơn, đổi lại trần áp thấp hơn. Ranh giới chọn lựa vì thế khá rõ ràng theo đúng thứ tự: xác định điện áp lớn nhất cần dùng trước, rồi mới xét dòng.
Những gì cả dòng đều có — và không có
Năm model dùng chung một nền tảng, nên các tính năng sau có ở cả dòng, gồm cả E36103B:
- Thân máy ¼ rack cao 2U, màn hình OLED tương phản cao
- Giao tiếp USB và LAN chuẩn LXI Core, điều khiển qua giao diện web
- Bảo vệ quá áp, quá dòng và quá nhiệt
- Đo bù sụt áp trên dây bằng 4 dây remote sense
- Chức năng ghi số liệu (data logger) và chế độ LIST để chạy kịch bản tải theo bước
- Thời gian ổn định khi thay đổi giá trị đặt: 50 ms
Cần lưu ý hai giới hạn dùng chung: dòng E36100B không tạo được sóng tùy ý ở đầu ra và không cho phép điều chỉnh tốc độ dốc (slew rate). Nếu bài toán đòi mô phỏng dạng sóng điện áp phức tạp hoặc kiểm soát tốc độ tăng áp, cần nhìn sang dòng nguồn cao cấp hơn thay vì chọn model có trần áp lớn hơn trong cùng dòng này.
Kết luận
Trong dòng E36100B, E36103B chiếm vị trí cân bằng nhất: trần 20 V phủ hầu hết nhu cầu điện tử thông dụng, dòng 2 A đủ rộng, sai số và gợn sóng vẫn thuộc nửa tốt của dòng, còn công suất 40 W thì cao nhất cùng E36106B. Quy tắc chọn rút gọn lại là: xác định điện áp lớn nhất thực sự cần, chọn model vừa đủ trần áp đó, và không trả thêm bằng độ chính xác cho phần điện áp sẽ không bao giờ dùng tới.
