Chip ngày càng nhỏ, bo mạch ngày càng dày đặc — và điểm test truyền thống (test point) đang biến mất khỏi PCB. BGA, QFN, via-in-pad khiến kim đo của máy ICT không còn chỗ để chạm. Vậy làm sao kiểm tra được kết nối, mối hàn và cả chương trình nạp trên những bo mạch “không có chỗ để chọc kim”? Câu trả lời là boundary scan — và Keysight x1149 Boundary Scan Analyzer (model N1125A) là công cụ chủ lực cho phương pháp này.
Boundary scan là gì?
Boundary scan (kiểm tra biên, theo chuẩn IEEE 1149.1 / JTAG) là kỹ thuật kiểm tra bo mạch bằng chính các thanh ghi (boundary-scan register) tích hợp sẵn bên trong IC, thay vì tiếp xúc vật lý vào từng chân linh kiện. Các ô nhớ này được nối thành một chuỗi quét (scan chain) qua 4-5 chân JTAG (TCK, TMS, TDI, TDO, TRST); bộ điều khiển sẽ “dịch” dữ liệu qua chuỗi để kiểm tra hở/ngắn mạch, lỗi hàn, sai kết nối và định danh linh kiện — mà không cần một điểm test vật lý nào. Đây là lời giải cho bài toán mà bài máy kiểm tra ICT Keysight i3070 Series 6 đã đặt ra: kiểm tra board mật độ cao khi kim đo hết chỗ chạm.
Keysight x1149 Boundary Scan Analyzer là gì?

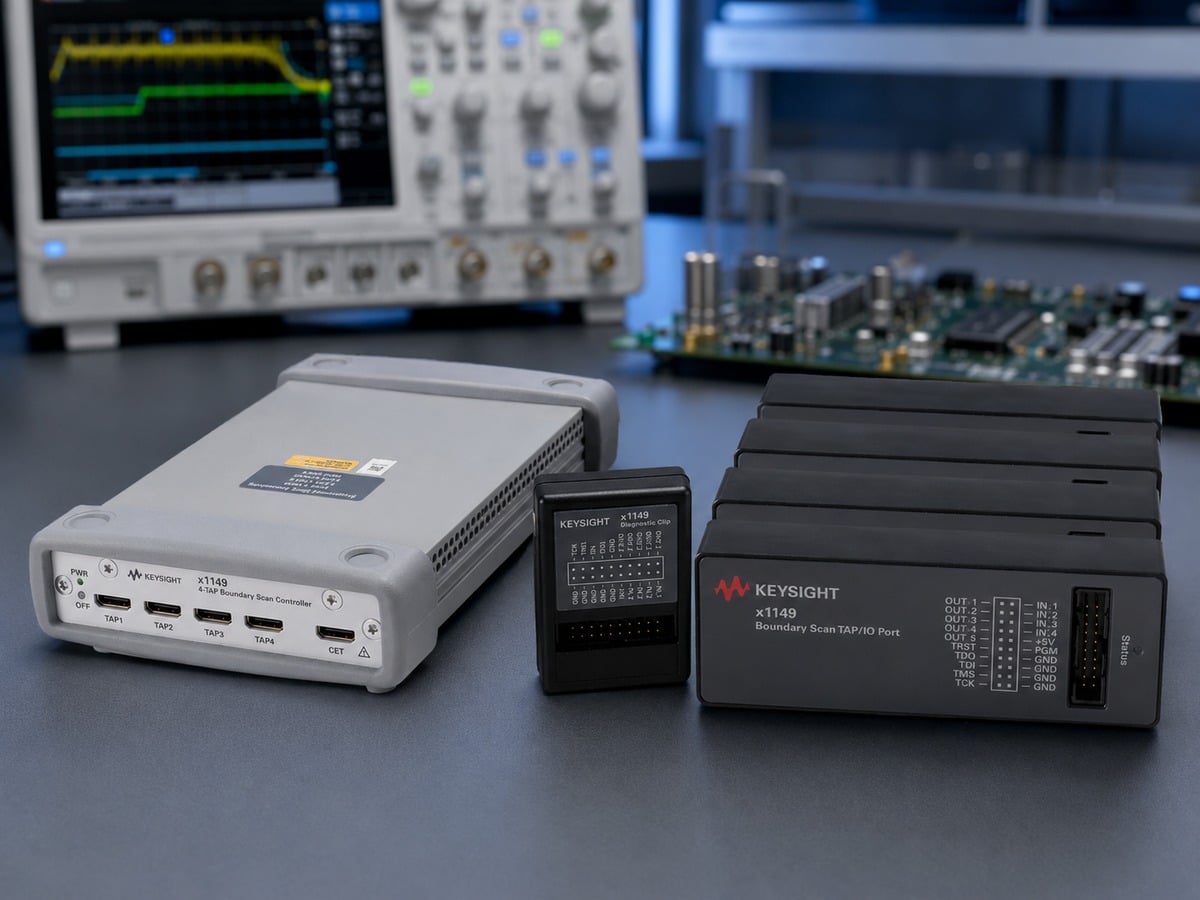

Keysight x1149 (N1125A) là bộ phân tích boundary scan 4-TAP độc lập, dùng cho cả phòng R&D lẫn dây chuyền sản xuất. Thiết bị kết nối tới bo mạch qua cổng JTAG và thực hiện kiểm tra cấu trúc + nạp chương trình trong hệ thống (ISP), tuân thủ họ chuẩn IEEE 1149.x:
| Thành phần | Vai trò |
|---|---|
| N1125A — bộ điều khiển 4-TAP | 4 cổng TAP song song + 1 cổng CET (Chain Extension Test — mở rộng chuỗi quét); chạy kiểm tra cấu trúc & ISP |
| M6800B — license phát triển | Cấu hình, chuẩn bị dữ liệu, sinh test, sinh fixture, debug |
| M6801B — license sản xuất | Runtime tuân thủ IEEE 1149.1-2013 trên dây chuyền |
| M6804B — phân tích lỗi | Xác định chính xác chân IC nào bị lỗi |
| M6808B — SVF Export | Import file nguồn để nạp CPLD/FPGA (ISP) |
Boundary scan hoạt động thế nào?
Mỗi chân I/O của IC tương thích JTAG có một “boundary-scan cell”. Ở chế độ test, các cell này được tách khỏi lõi chip và nối thành vòng dịch. Bộ điều khiển x1149 sẽ: (1) nạp một mẫu bit vào chuỗi qua chân TDI, (2) đẩy mẫu ra các chân của IC, (3) đọc lại trạng thái qua TDO. So sánh mẫu vào–ra cho biết đường mạch giữa hai IC có bị hở, ngắn hay hàn lỗi hay không — kể cả dưới gầm chip BGA nơi không kim đo nào chạm tới.
Vì sao nhà máy điện tử Việt Nam cần boundary scan?
Làn sóng sản xuất điện tử & bán dẫn đổ vào Việt Nam kéo theo các bo mạch ngày càng phức tạp — FPGA, CPLD, bộ nhớ DDR, SoC đóng gói BGA. Với những board này, chiến lược kiểm tra kết hợp ICT + boundary scan gần như bắt buộc:
- Phủ được điểm mù của ICT — nơi không đặt được test point, boundary scan vẫn kiểm tra kết nối qua JTAG.
- Nạp firmware/CPLD/FPGA ngay trên board (ISP) — gộp bước lập trình vào bước test, bỏ đồ gá riêng.
- Chẩn đoán tới cấp chân IC — rút ngắn thời gian debug và sửa lỗi trên dây chuyền.
- Giảm chi phí đồ gá — ít kim đo hơn nghĩa là fixture đơn giản và rẻ hơn.
x1149 phối hợp với các thiết bị đo khác thế nào?
Boundary scan là một lớp trong chiến lược kiểm tra nhiều tầng. Khi cần soi tín hiệu số tốc độ cao trên board, kỹ sư dùng thêm máy phân tích logic Keysight 16862A; khi cần đo dạng sóng và tính toàn vẹn tín hiệu thì dùng máy hiện sóng Keysight InfiniiVision DSOX6002A. Bộ ba boundary scan – logic analyzer – oscilloscope giúp phủ từ lỗi cấu trúc đến lỗi chức năng và tín hiệu.
Câu hỏi thường gặp về boundary scan & x1149
Boundary scan khác gì kiểm tra ICT truyền thống?
ICT dùng giường kim chạm vật lý vào test point để đo từng linh kiện; boundary scan dùng thanh ghi JTAG bên trong IC nên kiểm tra được cả những nút mạch không có điểm test. Trên thực tế hai phương pháp bổ trợ nhau — nhiều nhà máy chạy boundary scan ngay trên hệ ICT i3070.
x1149 có nạp được firmware cho FPGA/CPLD không?
Có. x1149 hỗ trợ lập trình trong hệ thống (ISP) cho CPLD/FPGA và bộ nhớ flash qua cổng JTAG, có thể import file nguồn lập trình bằng license M6808B.
Board của tôi cần gì để chạy boundary scan?
Board cần có ít nhất một IC tương thích JTAG (IEEE 1149.1) và cổng JTAG được đưa ra ngoài. Càng nhiều linh kiện hỗ trợ boundary scan, độ phủ kiểm tra càng cao — nên cân nhắc từ khâu thiết kế PCB.
Mua Keysight x1149 chính hãng ở Việt Nam ở đâu?
Techmaster Electronics là nhà phân phối ủy quyền, cung cấp thiết bị đo Keysight chính hãng tại Việt Nam kèm dịch vụ hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật.
Kết luận
Khi bo mạch ngày càng mất dần điểm test, boundary scan không còn là lựa chọn “có thì tốt” mà là năng lực kiểm tra bắt buộc. Keysight x1149 (N1125A) mang lại khả năng kiểm tra cấu trúc và nạp chương trình theo chuẩn JTAG, bổ trợ hoàn hảo cho hệ ICT i3070 — giúp nhà máy điện tử Việt Nam giữ chất lượng ở mật độ linh kiện ngày càng cao.
