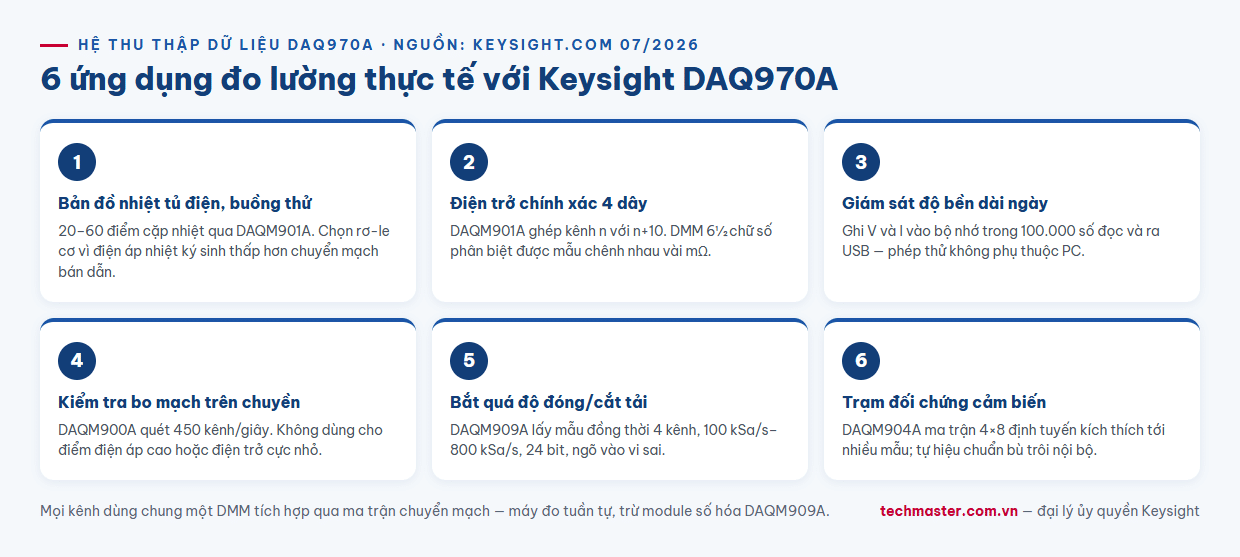

Hệ thống thu thập dữ liệu Keysight DAQ970A là loại thiết bị dễ mua nhưng khó khai thác hết: nhiều phòng lab dùng nó chỉ như một máy ghi nhiệt độ, trong khi máy có DMM Truevolt 6½ chữ số bên trong, 3 khe module và khả năng quét tới 450 kênh/giây. Bài viết này đi qua 6 ứng dụng đo lường thực tế, mỗi ứng dụng nêu rõ module cần dùng, cách đấu nối và cái bẫy kỹ thuật hay gặp.

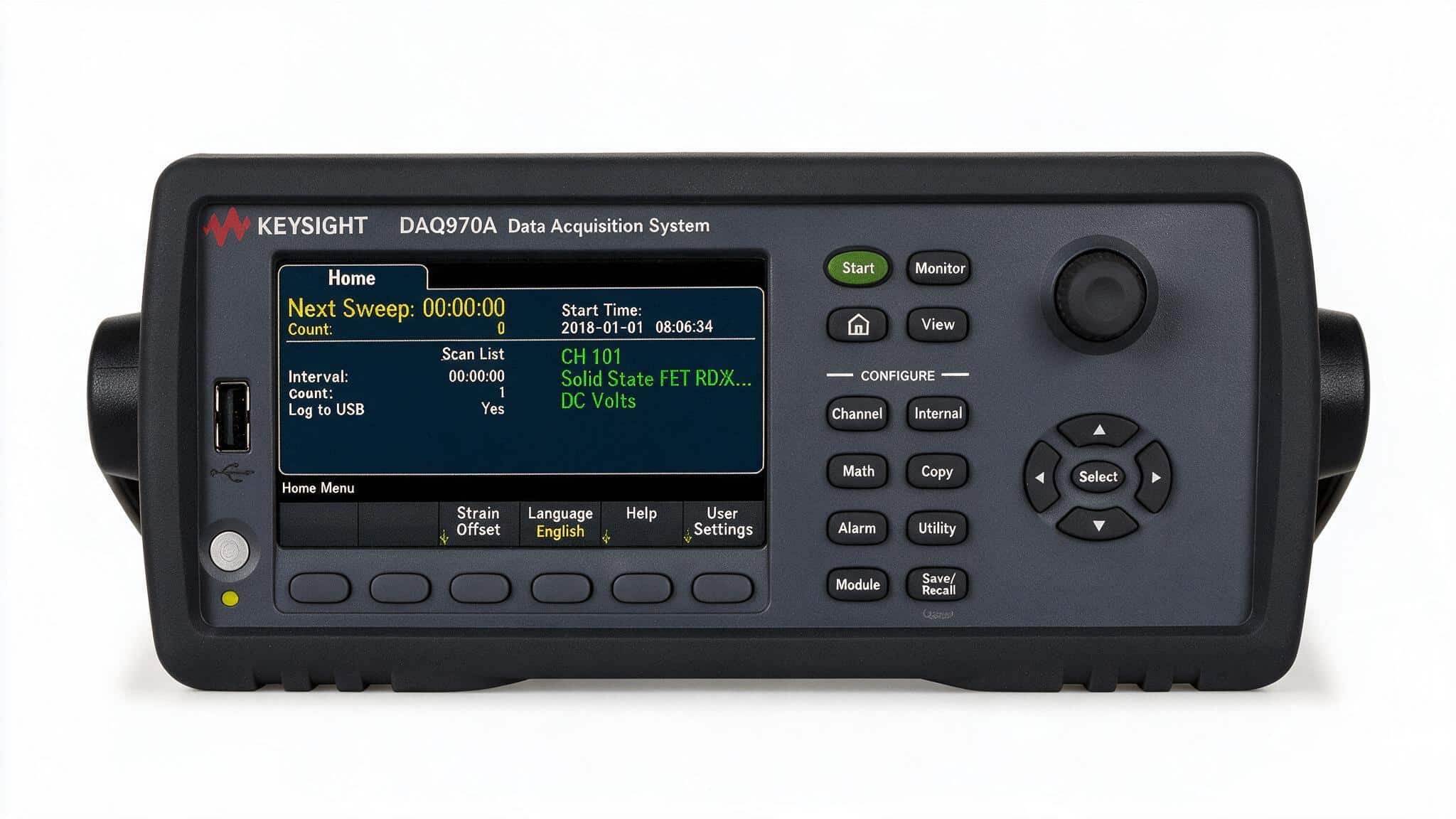

Kiến trúc máy: hiểu trước khi đo
Ba thông số quyết định cách bạn thiết kế bài đo trên máy này:
- 3 khe cắm module, tối đa 120 kênh — cấu hình kênh phụ thuộc hoàn toàn vào module bạn chọn, không phải vào thân máy.
- DMM tích hợp 6½ chữ số (22 bit) — mọi kênh đều dùng chung bộ chuyển đổi này qua ma trận chuyển mạch. Đây là lý do máy đo chính xác nhưng đo tuần tự, không đồng thời (trừ module số hóa).
- Tốc độ quét tối đa 450 kênh/giây với module chuyển mạch bán dẫn DAQM900A; bộ nhớ không mất điện lưu 100.000 số đọc.
Máy đo được điện áp AC/DC, dòng AC/DC, điện trở, tần số/chu kỳ, kiểm tra diode, điện dung, và nhiệt độ qua cặp nhiệt, RTD và nhiệt điện trở — toàn bộ đều dựa trên phần điều hòa tín hiệu tích hợp sẵn. Máy còn có tự hiệu chuẩn bù trôi theo thời gian và nhiệt độ, cùng 4 ngõ ra cảnh báo TTL. Kết nối qua USB và LAN.

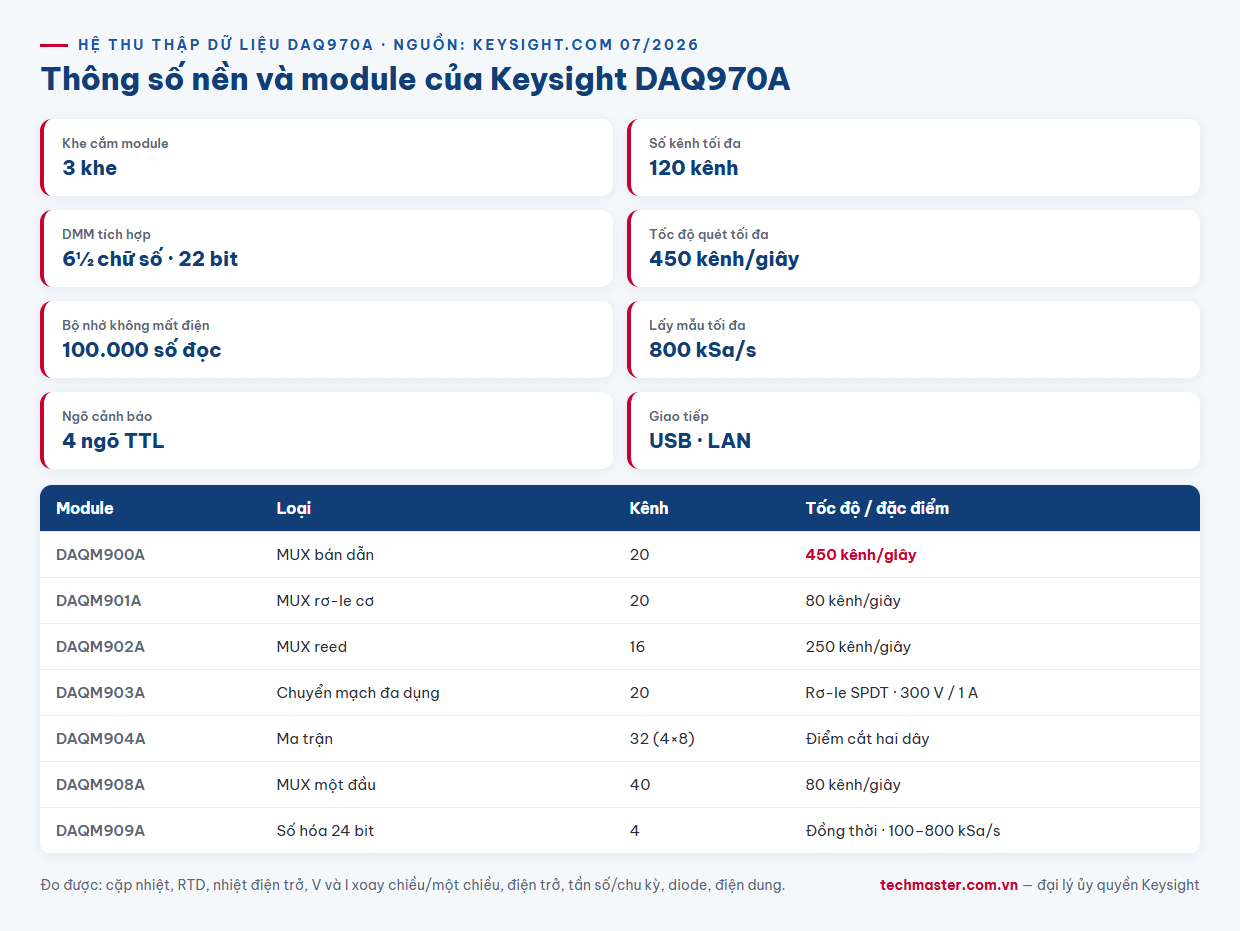

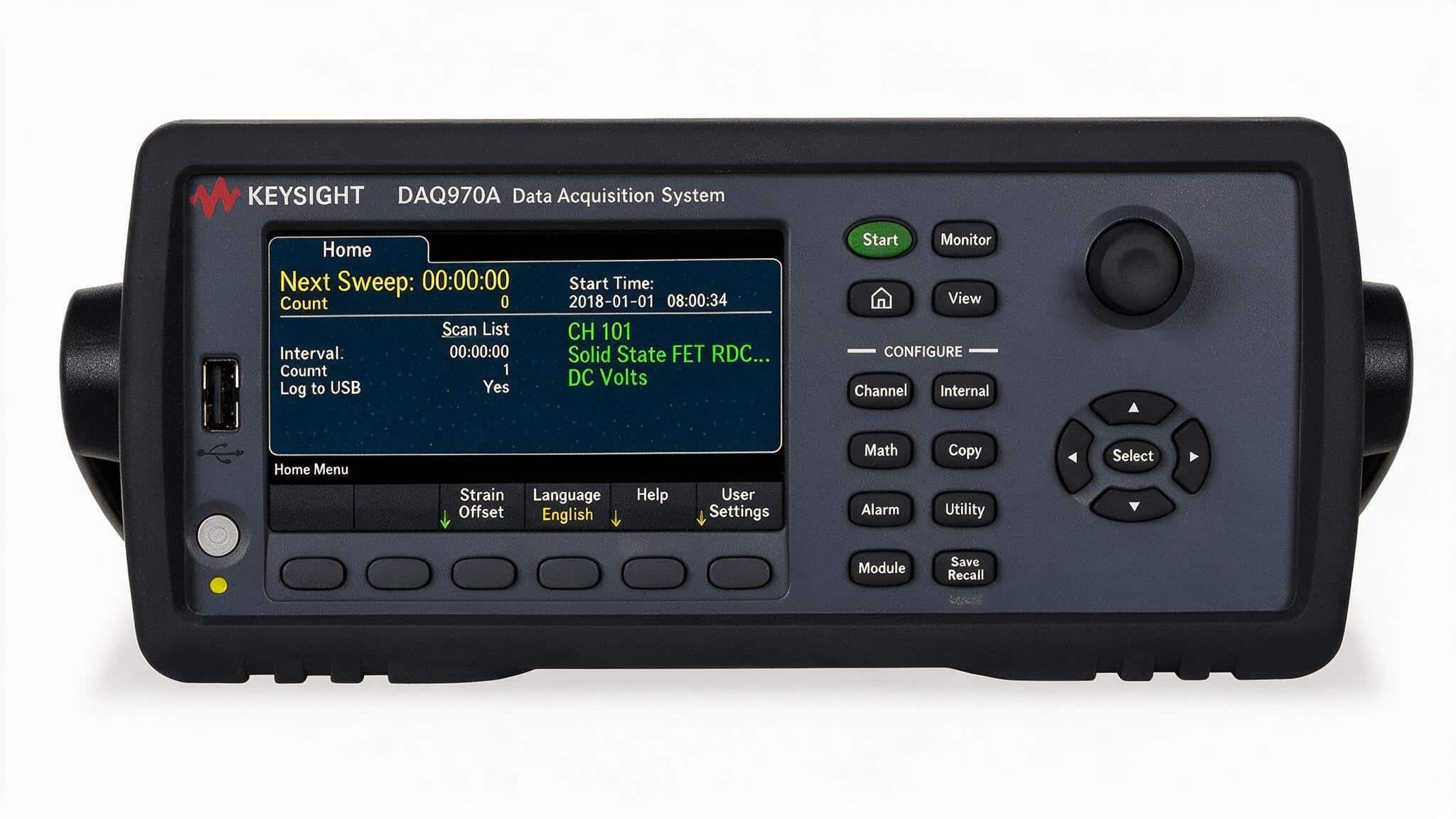

Bảng module thường dùng — chọn đúng module quan trọng hơn chọn thân máy:
| Module | Loại | Kênh | Tốc độ / đặc điểm |
|---|---|---|---|
| DAQM900A | MUX bán dẫn | 20 | 450 kênh/giây |
| DAQM901A | MUX rơ-le cơ | 20 | 80 kênh/giây |
| DAQM902A | MUX reed | 16 | 250 kênh/giây |
| DAQM903A | Chuyển mạch đa dụng | 20 | Rơ-le SPDT, 300 V / 1 A |
| DAQM904A | Ma trận | 32 (4×8) | Điểm cắt hai dây |
| DAQM908A | MUX một đầu | 40 | 80 kênh/giây |
| DAQM909A | Số hóa 24 bit | 4 | Lấy mẫu đồng thời, 100 kSa/s–800 kSa/s, vào vi sai |
Nguồn: thông số module Keysight cho dòng DAQ970A/DAQ973A.
1. Lập bản đồ nhiệt cho tủ điện, buồng thử hoặc khuôn
Đây là bài đo phổ biến nhất. Mục tiêu: theo dõi 20–60 điểm nhiệt độ đồng thời trong nhiều giờ để tìm điểm nóng.
Cấu hình: 1–3 module DAQM901A (rơ-le cơ) với cặp nhiệt loại K. Vì sao chọn rơ-le cơ thay vì DAQM900A nhanh hơn? Bởi phép đo nhiệt vốn chậm — nhiệt độ vật lý không đổi trong mili-giây — trong khi rơ-le cơ có điện áp nhiệt ký sinh (thermal offset) thấp hơn, tức sai số nền nhỏ hơn khi đo tín hiệu cỡ micro-volt của cặp nhiệt.
Cái bẫy: bù mối nối lạnh. Cặp nhiệt chỉ tạo ra hiệu điện thế theo chênh lệch nhiệt độ giữa đầu đo và điểm nối vào máy. Nếu khối đấu dây bị luồng gió điều hòa thổi trực tiếp, toàn bộ số đọc lệch theo. Hãy để khối đấu dây ổn định nhiệt ít nhất một giờ trước khi lấy số liệu chính thức.
2. Đo điện trở chính xác bằng phương pháp 4 dây
Với điện trở shunt, cuộn dây động cơ hay tiếp xúc mối hàn, giá trị cần đo thường dưới 1 Ω — nơi điện trở của chính dây đo đã đủ làm hỏng kết quả.
Cấu hình: DAQM901A cấu hình 4 dây; máy tự ghép kênh n với kênh n+10 thành một cặp nguồn dòng/cảm biến áp. Nhờ DMM 6½ chữ số bên trong, độ phân giải đủ để phân biệt các mẫu chênh nhau vài mΩ.
Cái bẫy: nhiều người đấu 4 dây nhưng vẫn kẹp cả bốn đầu vào cùng một điểm. Đúng kỹ thuật là hai dây dòng kẹp phía ngoài, hai dây cảm biến kẹp phía trong — nếu ngược lại, điện trở tiếp xúc lọt vào kết quả và toàn bộ lợi ích của phép đo 4 dây biến mất.
3. Giám sát dòng và điện áp trong thử nghiệm độ bền
Bài toán: chạy sản phẩm liên tục 72 giờ, ghi lại dòng tiêu thụ và điện áp cấp để phát hiện xu hướng suy giảm.
Cấu hình: DAQM901A có kênh dành riêng cho đo dòng trực tiếp; điện áp đấu vào kênh thường. Đặt chu kỳ quét 10 giây — đủ dày để thấy xu hướng mà không sinh ra khối dữ liệu khổng lồ.
Khai thác đúng: bật ghi vào bộ nhớ trong (100.000 số đọc) và ghi ra USB. Đây là điểm mạnh thực dụng nhất của máy — phép thử dài không phụ thuộc vào việc PC có bị khởi động lại giữa chừng hay không. Kết hợp 4 ngõ cảnh báo TTL để kích còi hoặc ngắt nguồn khi vượt ngưỡng.
4. Kiểm tra chức năng bo mạch nhiều điểm trên chuyền
Thay vì kỹ thuật viên cầm que đo dò từng điểm, gắn bo lên đồ gá và để máy quét toàn bộ điểm kiểm trong vài giây.
Cấu hình: DAQM900A — chuyển mạch bán dẫn, 20 kênh, 450 kênh/giây. Đây là ứng dụng duy nhất trong bài mà tốc độ thực sự quan trọng: thời gian chu kỳ trạm kiểm quyết định sản lượng.
Cái bẫy: chuyển mạch bán dẫn có điện trở dẫn cao hơn rơ-le cơ và giới hạn điện áp thấp hơn. Không dùng module này cho điểm đo điện áp cao hoặc phép đo điện trở cực nhỏ — với các điểm đó, đặt xen một module DAQM903A hoặc DAQM901A trong cùng thân máy.
5. Bắt dạng sóng quá độ khi đóng/cắt tải
Chuyển mạch tuần tự không thấy được sự kiện kéo dài vài trăm micro-giây. Với xung dòng khởi động, sụt áp khi rơ-le đóng hay gợn nguồn xung, cần module số hóa.
Cấu hình: DAQM909A — 4 kênh, lấy mẫu đồng thời 100 kSa/s đến 800 kSa/s, độ phân giải 24 bit, ngõ vào vi sai. “Đồng thời” là từ khóa: bốn kênh lấy mẫu cùng thời điểm nên so pha giữa các kênh mới có ý nghĩa.
Sự kết hợp mạnh nhất của máy nằm ở đây: một thân máy vừa quét chậm 60 kênh nhiệt độ bằng DAQM901A, vừa số hóa nhanh 4 kênh quá độ bằng DAQM909A, chung một mốc thời gian.
6. Trạm hiệu chuẩn và đối chứng cảm biến
Khi cần đối chứng hàng loạt cảm biến (RTD, nhiệt điện trở, cảm biến áp suất ngõ ra điện áp), máy đóng vai trò thiết bị đọc chuẩn cho cả dãy mẫu.
Cấu hình: DAQM901A cho phần lớn cảm biến; DAQM904A (ma trận 4×8) khi cần định tuyến linh hoạt một nguồn kích thích tới nhiều mẫu.
Điểm cộng kỹ thuật: chức năng tự hiệu chuẩn bù trôi nội bộ theo thời gian và nhiệt độ. Với trạm chạy liên tục nhiều ca, đây là khác biệt giữa số liệu tin được và số liệu phải kiểm tra lại. Máy vẫn cần hiệu chuẩn định kỳ bên ngoài — tự hiệu chuẩn không thay thế chứng chỉ hiệu chuẩn ISO/IEC 17025.
Chọn module theo bài đo: tóm tắt
- Đo nhiệt độ, điện trở chính xác → DAQM901A (rơ-le cơ, sai số nền thấp).
- Quét nhanh nhiều điểm trên chuyền → DAQM900A (bán dẫn, 450 kênh/giây).
- Số kênh lớn, tín hiệu đơn giản → DAQM908A (40 kênh một đầu).
- Định tuyến linh hoạt → DAQM904A (ma trận 4×8).
- Bắt quá độ nhanh → DAQM909A (số hóa đồng thời 4 kênh).
Nguyên tắc chung: bài đo quyết định module, module quyết định số kênh. Thân máy chỉ giới hạn ở 3 khe và 120 kênh. Nếu cần thêm giao tiếp GPIB cho hệ đo tự động hiện có, model DAQ973A cùng họ là phương án — xem so sánh DAQ970A và DAQ973A. Góc nhìn theo ngành có tại DAQ970A trong 5 ngành, và toàn bộ danh mục tại hệ thống thiết bị đo lường Techmaster.
