Trên cột anten, sai lầm tốn kém nhất không phải đo sai mà là hiệu chuẩn sai mức. Chuẩn quá sơ sài thì số đo không đủ tin để nghiệm thu; chuẩn quá kỹ thì mất nửa giờ leo trèo cho một phép kiểm tra lẽ ra chỉ cần hai phút. Bài viết đi qua các quy trình đo hiện trường với Keysight N9917B, và dành phần dài nhất cho đúng câu hỏi đó: khi nào dùng mức hiệu chuẩn nào.

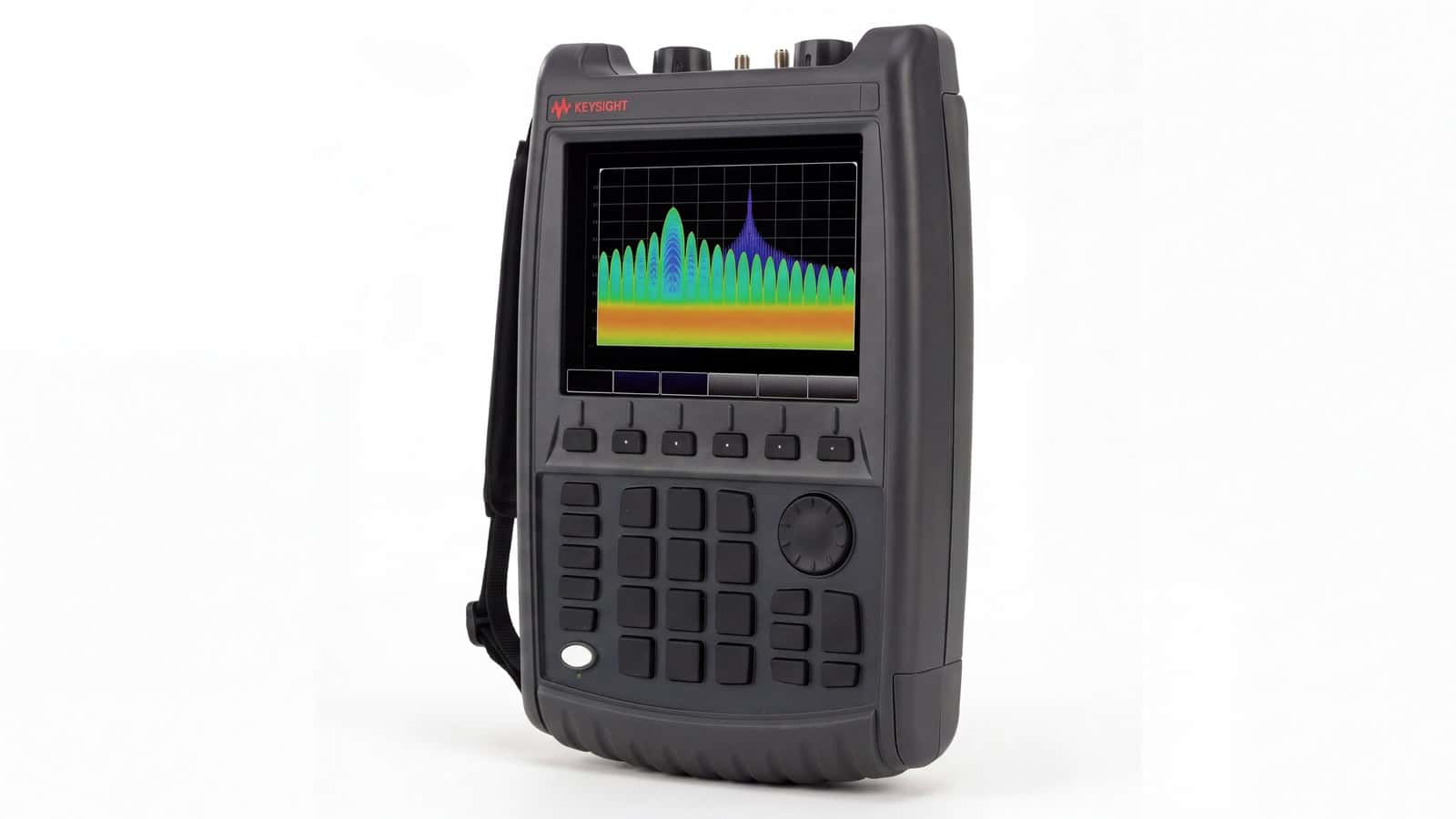

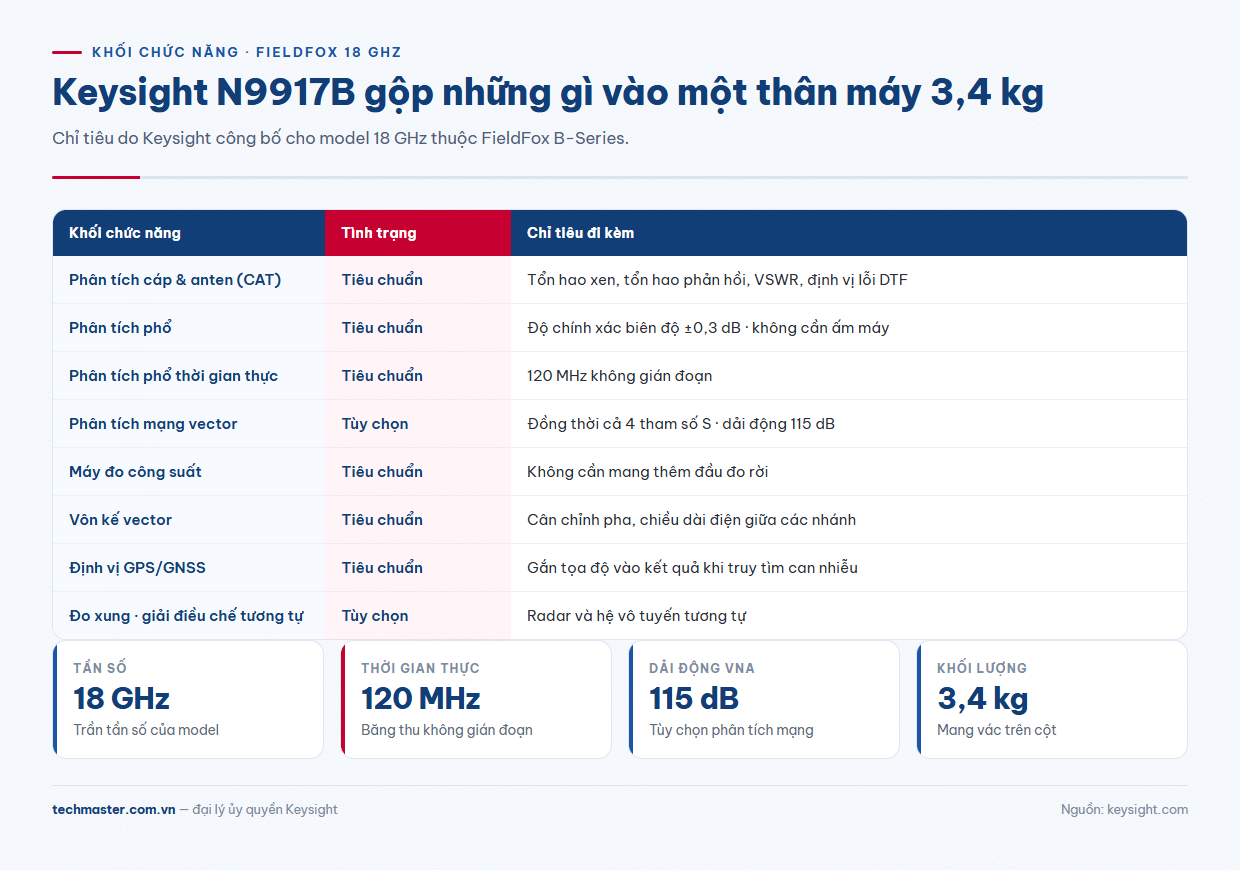

Máy làm được những gì
Chỉ tiêu Keysight công bố cho model này: tần số tới 18 GHz; băng thông thời gian thực 120 MHz không gián đoạn; khối lượng 3,4 kg. Máy tích hợp phân tích cáp và anten ở cấu hình tiêu chuẩn, phân tích phổ với độ chính xác biên độ ±0,3 dB, máy đo công suất, vôn kế vector và định vị GPS/GNSS.
Phần phân tích mạng vector là tùy chọn, và khi có, máy đo đồng thời cả bốn tham số S với dải động 115 dB. Keysight cũng nêu khả năng đo phát xạ trên không cho 5G NR và LTE, cùng các tùy chọn đo xung và giải điều chế tương tự.
Một chi tiết vận hành đáng giá hơn vẻ ngoài của nó: máy không cần thời gian khởi động ấm máy cho phép đo phổ. Với công việc hiện trường, đó là chênh lệch giữa mở máy đo ngay và đứng chờ trên mái nhà.
Ứng dụng 1: đo cáp và anten, và tìm đúng chỗ hỏng
Quy trình nghiệm thu tuyến feeder gồm ba phép đo, làm theo thứ tự:
- Tổn hao xen (insertion loss). Cho biết tuyến cáp còn dẫn được bao nhiêu công suất so với thiết kế.
- Tổn hao phản hồi và VSWR. Cho biết mức phối hợp trở kháng tại đầu vào — con số thường nằm trong biên bản nghiệm thu.
- Định vị lỗi theo khoảng cách (DTF). Chỉ ra hỏng ở đâu.
Cách DTF làm việc quyết định cách đọc kết quả: máy phát tín hiệu dọc theo cáp rồi phân tích các phản xạ do sai lệch trở kháng gây ra, sau đó quy đổi phản xạ thành khoảng cách. Nhờ vậy một đầu nối bị nước vào, một mối hàn kém hay một đoạn cáp bị bẹp hiện lên thành đỉnh tại đúng mét thứ bao nhiêu trên tuyến — thay vì phải tháo từng đoạn để dò.

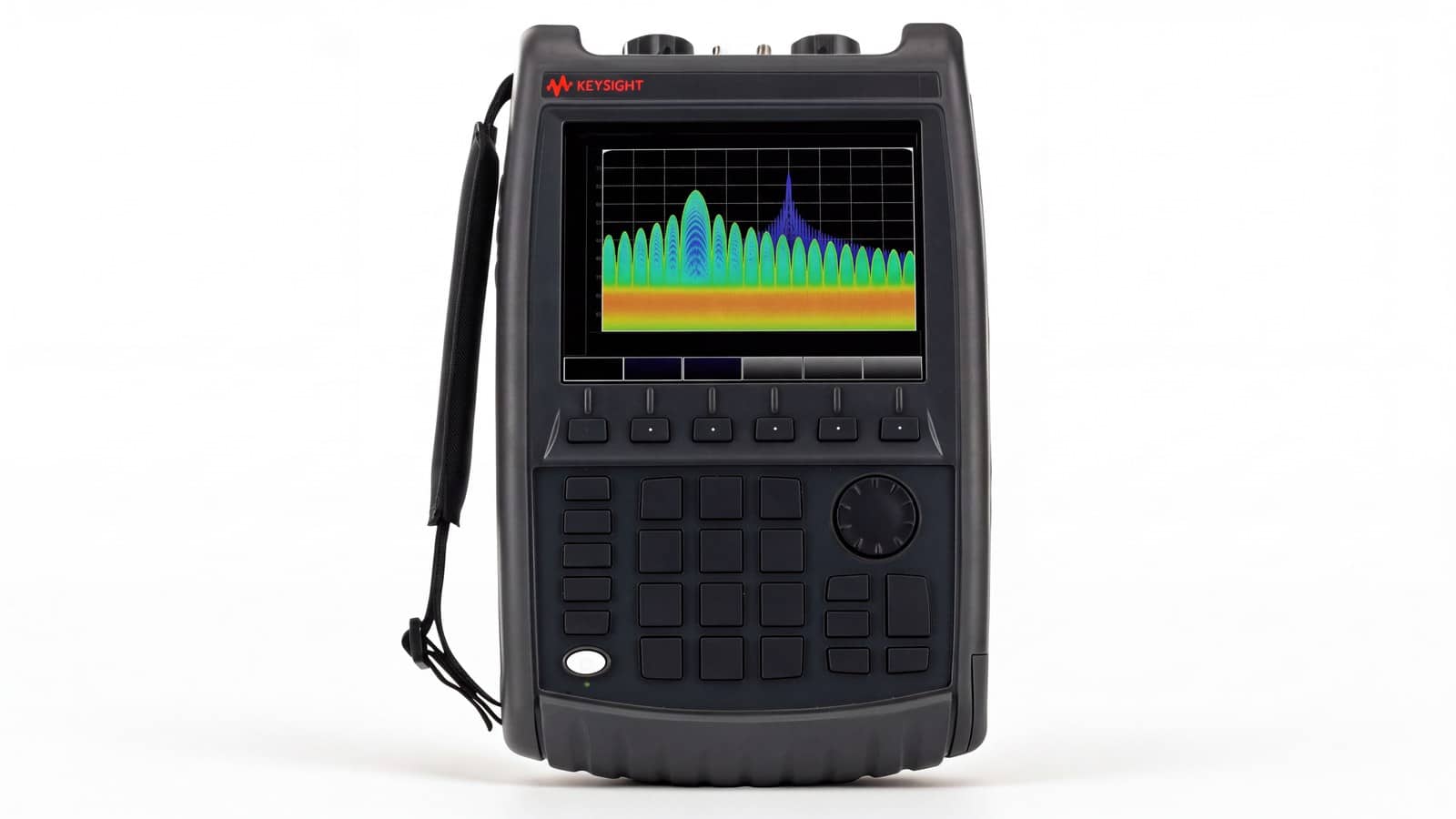

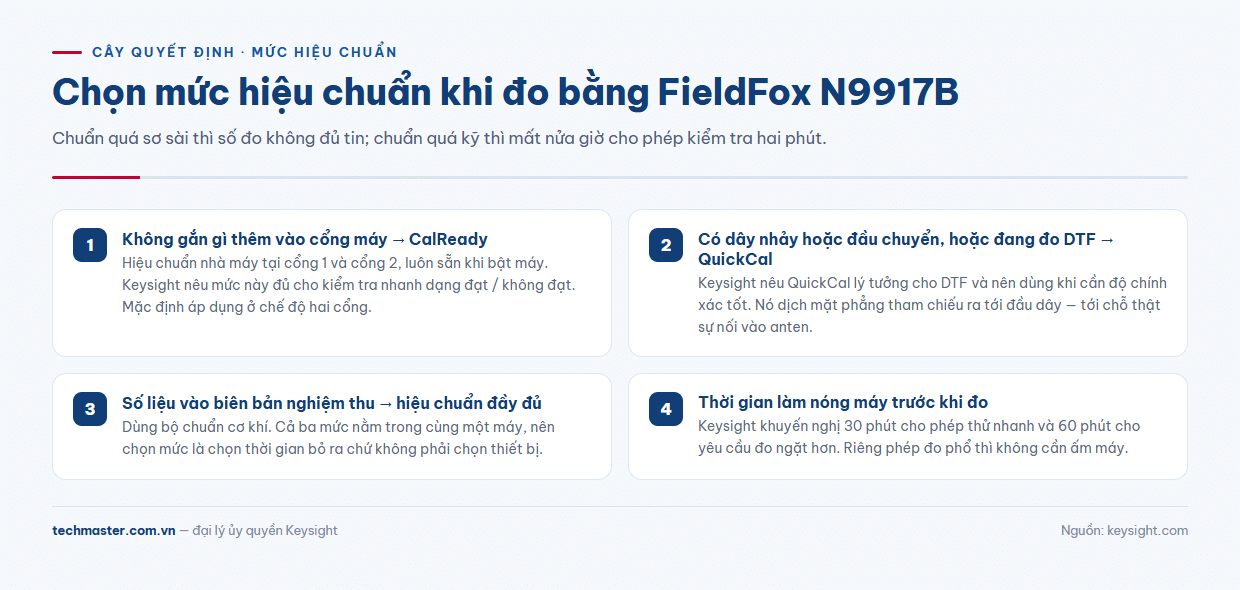

Ứng dụng 2: chọn đúng mức hiệu chuẩn
Đây là phần tạo ra khác biệt lớn nhất giữa một kỹ thuật viên có kinh nghiệm và một người mới, và cũng là phần hay bị bỏ qua nhất trong tài liệu hướng dẫn nội bộ.
CalReady là mức cơ bản nhất. Mọi máy FieldFox đều được hiệu chuẩn tại nhà máy ở cổng 1 và cổng 2, ở nhiệt độ phòng, và hiệu chuẩn đó luôn sẵn sàng khi bật máy. Keysight mô tả CalReady là đủ dùng cho kiểm tra nhanh dạng đạt/không đạt. Máy áp dụng ở chế độ hai cổng theo mặc định, nên hiệu chỉnh có trên cả hai cổng. Về thời gian ổn định, Keysight khuyến nghị làm nóng máy 30 phút cho phép thử nhanh và 60 phút cho yêu cầu đo ngặt hơn.
QuickCal là mức tiếp theo. Keysight nêu QuickCal lý tưởng cho phép đo DTF, và nên dùng khi cần độ chính xác tốt hoặc khi có dây nhảy, đầu chuyển ở giữa. Chính vế sau mới là mấu chốt thực tế: CalReady chỉ hiệu chỉnh tới mặt cổng máy. Gắn thêm một dây nhảy 1,5 m và một đầu chuyển là đã đưa vào tuyến một lượng tổn hao và phản xạ không nằm trong hiệu chuẩn gốc. QuickCal dịch mặt phẳng tham chiếu ra tới đầu dây, tức là ra tới chỗ thật sự nối vào anten.
Quy tắc thực hành rút gọn: không có gì gắn thêm vào cổng máy thì CalReady là đủ; có dây nhảy hoặc đầu chuyển, hoặc đang làm DTF, thì QuickCal. Khi biên bản nghiệm thu đòi số liệu chính xác nhất, dùng bộ chuẩn cơ khí và hiệu chuẩn đầy đủ. Với máy phân tích vi sóng cầm tay Keysight N9917B, cả ba mức đều nằm trong cùng một máy, nên việc chọn là chọn thời gian bỏ ra chứ không phải chọn thiết bị.
Ứng dụng 3: đo phổ và truy tìm can nhiễu
Độ chính xác biên độ ±0,3 dB đưa phép đo phổ hiện trường ra khỏi vùng tham khảo và vào vùng dùng được cho báo cáo. Kết hợp với việc không cần ấm máy, kỹ thuật viên có thể tới hiện trường, bật máy và đo ngay một mức công suất phát mà vẫn giữ được sai số đã biết.
Với can nhiễu, chỉ tiêu quan trọng là băng thông thời gian thực 120 MHz không gián đoạn. Nguồn nhiễu khó bắt nhất là loại phát ngắt quãng: một bộ phát nhảy tần, một thiết bị lỗi phát xung vài chục micro-giây rồi im. Máy phân tích quét truyền thống nhìn từng phần phổ tại từng thời điểm, nên gần như chắc chắn bỏ lỡ. Thu thời gian thực không có khoảng chết trong dải 120 MHz sẽ giữ lại được sự kiện đó.
Khi đã bắt được, GPS/GNSS tích hợp gắn tọa độ vào kết quả. Đo nhiều điểm rồi so mức thu theo vị trí là cách khoanh vùng nguồn nhiễu mà không cần thiết bị định hướng riêng.
Ứng dụng 4: đo linh kiện tại chỗ bằng tùy chọn VNA
Khi có tùy chọn phân tích mạng vector, máy đo đồng thời bốn tham số S với dải động 115 dB. Hai con số này mở ra nhóm công việc mà máy cầm tay thường không với tới: đo bộ lọc, bộ ghép, bộ chia công suất ngay tại trạm thay vì tháo mang về phòng đo.
Dải động 115 dB là thứ quyết định có đo được độ suy hao dải chặn của một bộ lọc hay không — chỉ tiêu này thường nằm ở mức 80 dB trở lên, và máy có dải động hẹp sẽ chạm sàn nhiễu trước khi chạm tới đáy của bộ lọc. Đo được đồng thời cả bốn tham số S nghĩa là không phải tháo ra đảo chiều thiết bị giữa chừng — vừa nhanh hơn vừa bớt một nguồn sai số do tháo lắp đầu nối.
Ứng dụng 5: đo công suất và các phép đo bổ trợ
Máy đo công suất tích hợp xử lý phần nghiệm thu công suất phát mà không cần mang thêm đầu đo và máy đo công suất riêng. Vôn kế vector phục vụ các thao tác chỉnh pha, ví dụ cân chỉnh chiều dài điện giữa các nhánh trong hệ anten mảng. Với đội bảo trì mang vác trên cột, việc gộp các chức năng này vào một thân máy 3,4 kg có giá trị vận hành rõ rệt.
Các tùy chọn đo xung và giải điều chế tương tự mở rộng thêm sang bài toán radar và các hệ thống vô tuyến tương tự còn đang vận hành.
Ghi nhớ khi lập quy trình nội bộ
Ba điều nên viết thẳng vào tài liệu hướng dẫn của đội: mức hiệu chuẩn gắn với từng loại phép đo; thời gian ấm máy 30 phút hoặc 60 phút tùy độ ngặt của yêu cầu; và nguyên tắc mặt phẳng tham chiếu phải trùng với điểm thật sự cần đo. Ba dòng đó loại bỏ phần lớn tranh cãi về số liệu nghiệm thu.
