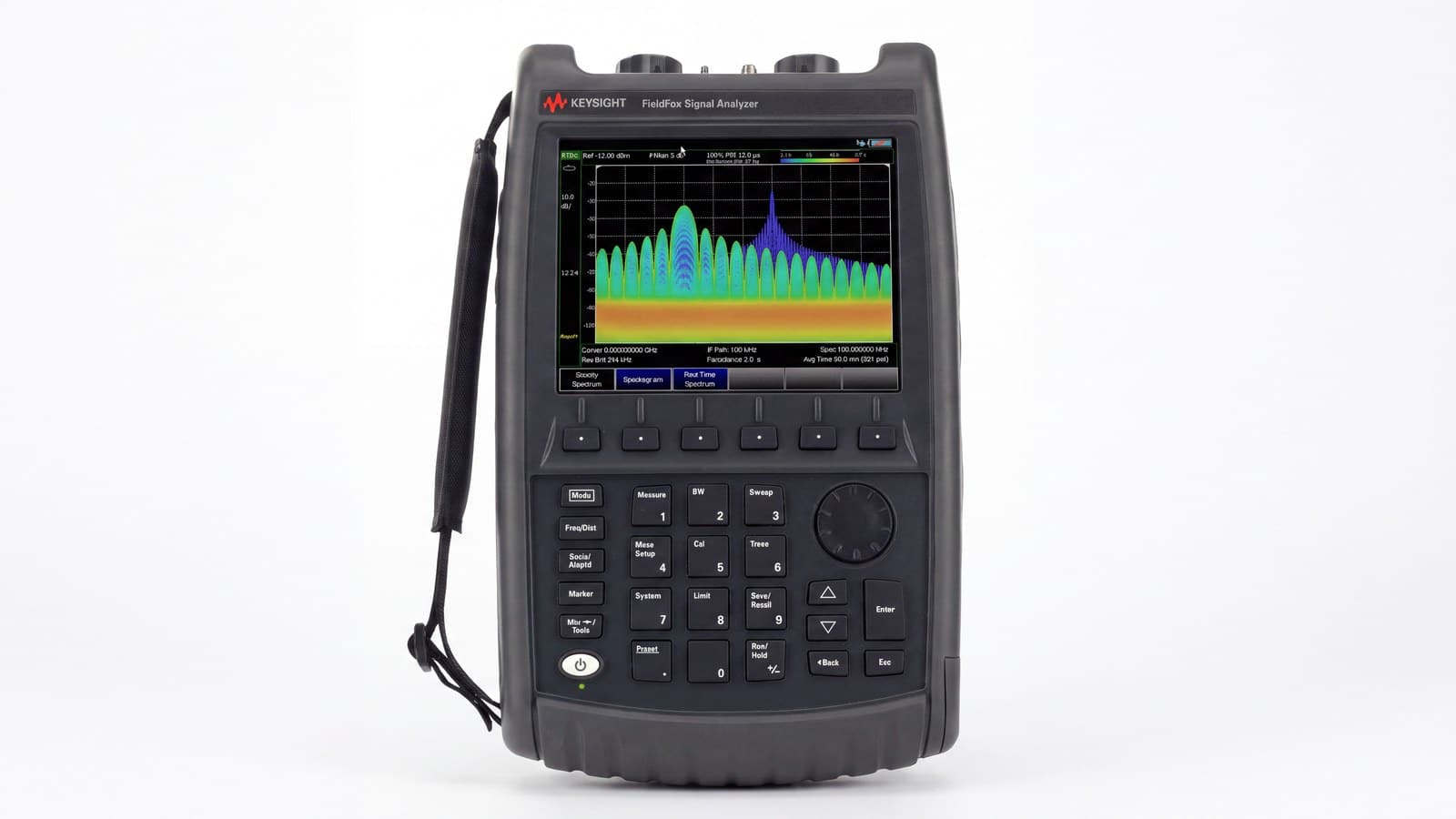

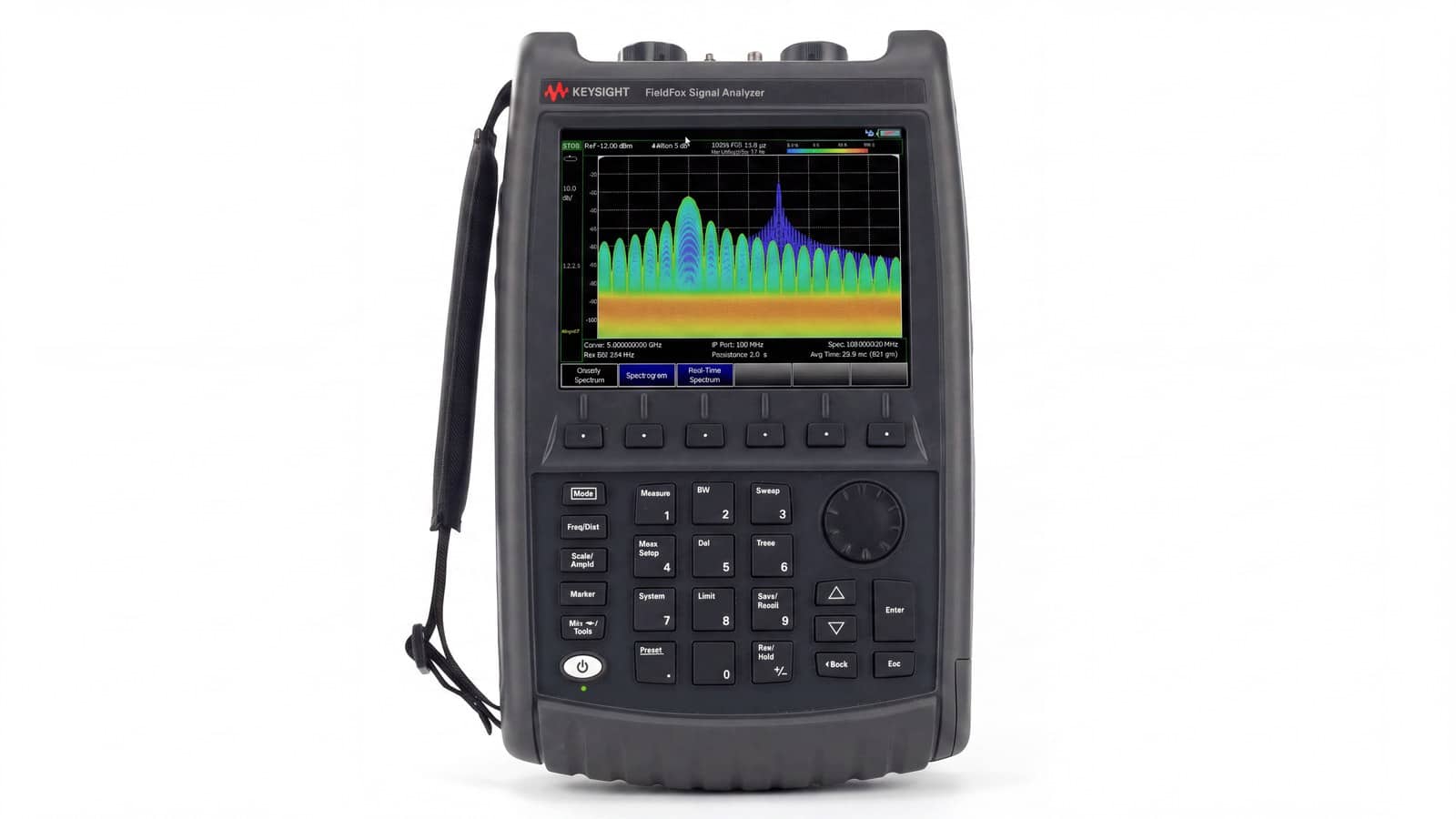

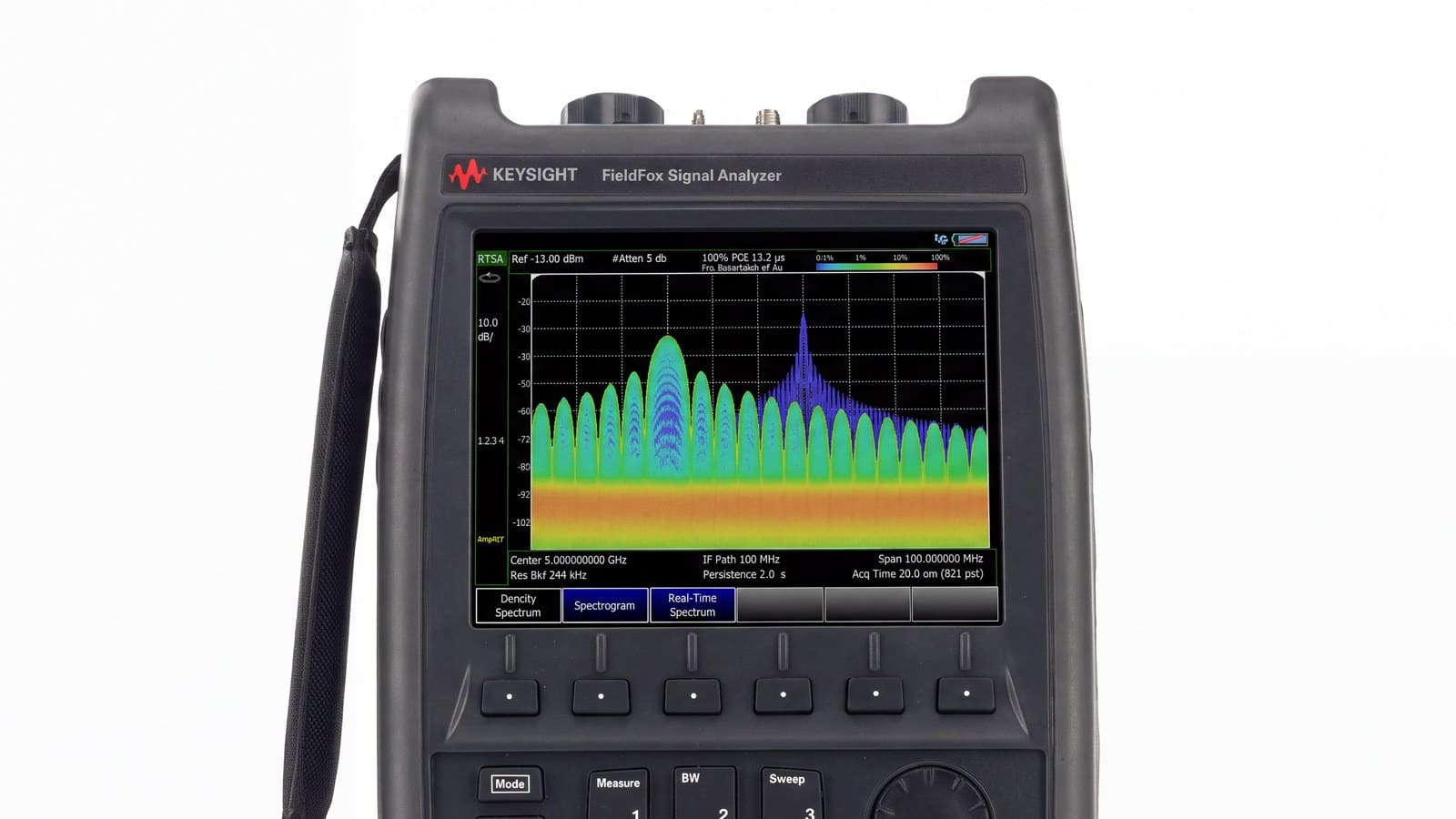

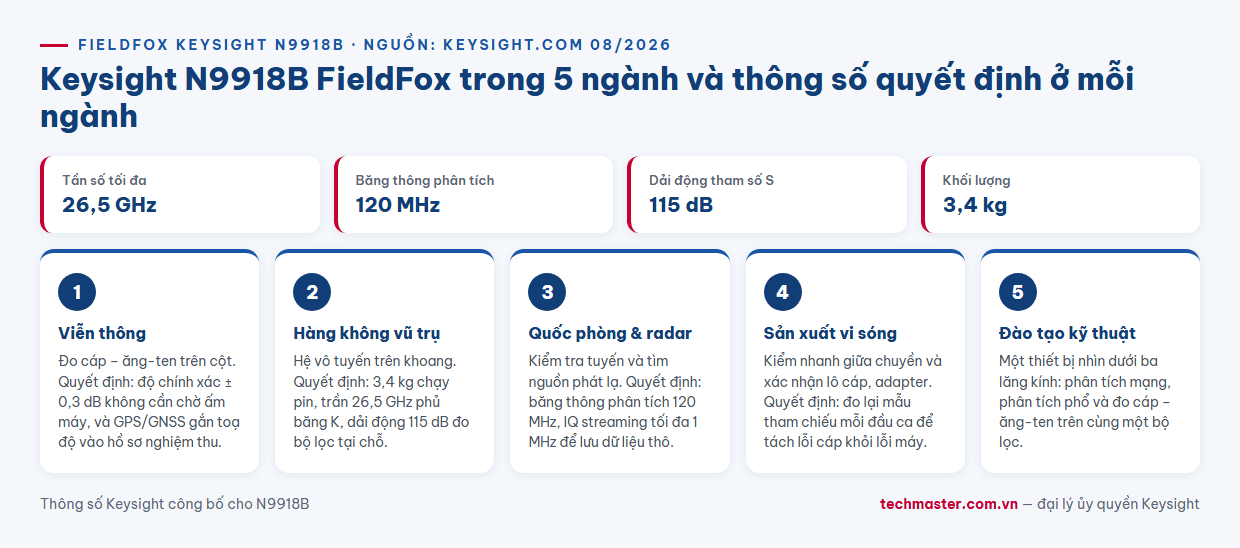

Một máy phân tích cầm tay chỉ có giá trị nếu nó thay được nhiều thiết bị để bàn cùng lúc, vì trên cột ăng-ten hay trong khoang máy bay không ai kéo theo ba thùng máy. Máy phân tích vi sóng cầm tay Keysight N9918B gộp máy đo cáp – ăng-ten, máy phân tích phổ và máy phân tích mạng vào một thân máy 3,4 kg chạy tới 26,5 GHz. Bài viết đi qua năm ngành và chỉ ra trong mỗi ngành, thông số nào là thứ thực sự quyết định.
Thông số nền của Keysight N9918B
Số liệu lấy từ trang sản phẩm Keysight.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Tần số tối đa | 26,5 GHz |
| Chế độ đo | đo cáp & ăng-ten, phân tích phổ, phân tích mạng |
| Băng thông phân tích tối đa | 120 MHz |
| Dải động (tham số S) | 115 dB |
| Độ chính xác phân tích phổ | ± 0,3 dB, không cần chờ khởi động ấm máy |
| Băng thông IQ streaming tối đa | 1 MHz |
| Khối lượng | 3,4 kg |
| Định vị | GPS/GNSS cho gắn toạ độ và nhãn thời gian |
| Phụ kiện kèm theo | adapter AC/DC, dây nguồn, pin Li-ion, túi mềm có quai đeo vai và đeo lưng |
1. Viễn thông: lắp đặt và bảo trì trạm phát sóng
Đây là ngành sinh ra dòng máy này. Công việc chính trên cột là đo cáp và ăng-ten: kiểm tra hệ số sóng đứng, suy hao đường truyền và định vị lỗi theo khoảng cách để biết chỗ hỏng nằm ở mét thứ bao nhiêu chứ không phải leo lên dò từng connector.
Hai thông số quan trọng ở đây thường bị bỏ qua. Thứ nhất là độ chính xác ± 0,3 dB mà không cần chờ máy ấm: trên cột, không ai đợi ba mươi phút khởi động, và nếu phép đo trôi theo nhiệt độ thì toàn bộ dữ liệu nghiệm thu mất giá trị. Thứ hai là GPS/GNSS gắn toạ độ và nhãn thời gian vào từng bản ghi — khi một đội đo hai chục trạm trong ngày, đây là thứ giữ cho hồ sơ nghiệm thu không bị lẫn.
Với 5G, khả năng đo phát xạ qua không khí cho 5G NR và LTE cùng băng thông phân tích 120 MHz cho phép nhìn trọn một kênh NR rộng thay vì phải ghép nhiều lần quét hẹp.
2. Hàng không vũ trụ: hệ thống vô tuyến trên khoang
Trong thân máy bay hoặc buồng lắp ráp vệ tinh, ràng buộc lớn nhất là không gian và nguồn điện. Máy chạy pin, nặng 3,4 kg và có túi đeo lưng nên một kỹ sư có thể mang trọn bộ công cụ đo qua cửa khoang.
Về kỹ thuật, trần 26,5 GHz phủ được các đường truyền băng K và Ka phần dưới thường gặp ở liên kết vệ tinh và hệ thống đo cao. Chế độ phân tích mạng với dải động 115 dB đủ để đo suy hao chèn của bộ lọc khoang máy ngay tại chỗ, thay vì tháo mang về phòng lab — mỗi lần tháo lắp là một lần rủi ro cho connector và một ngày trễ tiến độ.
3. Quốc phòng và radar: săn tín hiệu và kiểm tra tuyến
Hai bài toán chính là kiểm tra tuyến truyền dẫn của hệ thống radar và tìm nguồn phát lạ. Với bài toán thứ hai, băng thông phân tích 120 MHz là yếu tố quyết định: tín hiệu nhảy tần hoặc phát ngắt quãng sẽ lọt qua khe giữa các lần quét nếu cửa sổ phân tích quá hẹp. Băng rộng nghĩa là xác suất bắt được cao hơn trong cùng một khoảng thời gian.
Khi cần lưu dữ liệu thô để phân tích sau, IQ streaming với băng thông tối đa 1 MHz cho phép ghi lại dòng dữ liệu I/Q thay vì chỉ chụp màn hình phổ — đây là khác biệt giữa “thấy có gì đó” và “chứng minh được đó là gì”.
4. Sản xuất và bảo trì linh kiện vi sóng
Trong nhà máy, máy cầm tay không thay thế được máy phân tích mạng để bàn ở khâu đo cuối. Nhưng nó thắng ở khâu khác: kiểm tra nhanh giữa chuyền, xác nhận lô cáp và adapter trước khi đưa vào lắp ráp, và xử lý sự cố tại chỗ khi một trạm đo bỗng cho kết quả lệch.
Một quy trình đáng làm: giữ một bộ chuẩn hiệu chuẩn và một sợi cáp cố định làm “mẫu tham chiếu”, đo lại nó mỗi đầu ca. Khi số đo lệch khỏi lịch sử, vấn đề gần như luôn nằm ở cáp hoặc adapter chứ không phải ở máy — và bạn biết điều đó trước khi hàng lỗi kịp chạy qua chuyền.
5. Đào tạo kỹ thuật và phòng thực hành
Một máy gộp ba chức năng có giá trị sư phạm riêng: sinh viên nhìn thấy cùng một thiết bị đo được nhìn dưới ba lăng kính khác nhau. Cùng một bộ lọc, chế độ phân tích mạng cho đáp tuyến biên độ theo tần số, chế độ phân tích phổ cho thấy hài và nhiễu nền, chế độ đo cáp – ăng-ten cho thấy phối hợp trở kháng. Ba góc nhìn đó là bài học khó dạy bằng lý thuyết.
Ngoài ra, thân máy chạy pin và bền cho phép đưa bài thực hành ra ngoài phòng lab — đo ăng-ten thật trên mái nhà thay vì mô phỏng trên bàn.

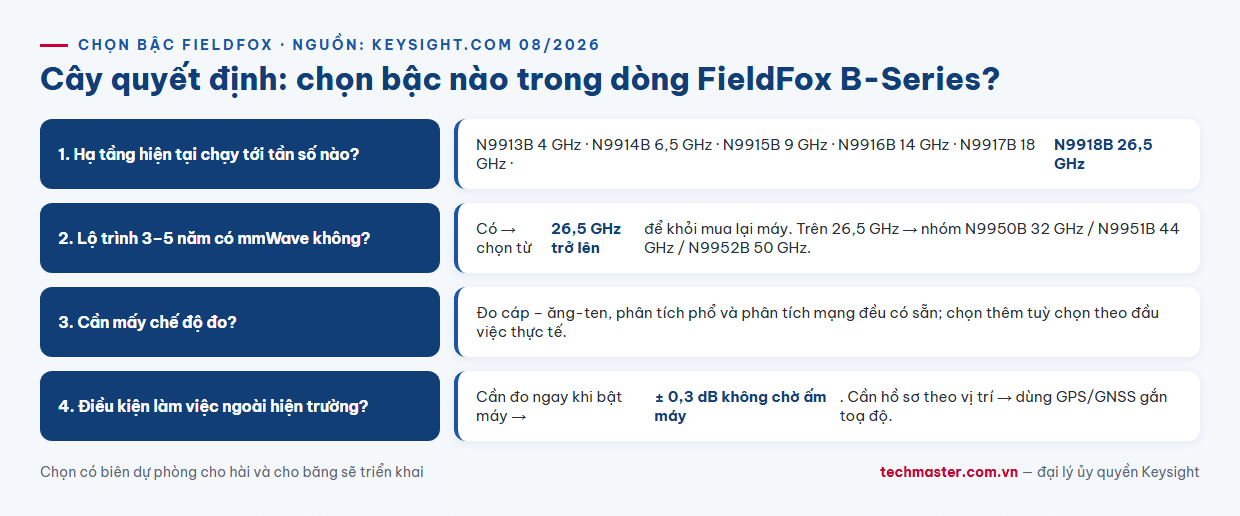

Chọn đúng bậc trong dòng FieldFox B-Series
Dòng B-Series có nhiều bậc trần tần số. Nhóm N991xB gồm N9913B tới 4 GHz, N9914B tới 6,5 GHz, N9915B tới 9 GHz, N9916B tới 14 GHz, N9917B tới 18 GHz và N9918B tới 26,5 GHz. Trên nữa là nhóm N995xB với N9950B tới 32 GHz, N9951B tới 44 GHz và N9952B tới 50 GHz.
Nguyên tắc chọn giống với mọi thiết bị RF: cộng thêm biên cho hài và cho các băng sẽ triển khai trong vài năm tới, đừng chọn sát tần số đang dùng. Nếu hạ tầng hiện tại dừng ở 6 GHz nhưng lộ trình có mmWave, bậc 26,5 GHz của Keysight N9918B FieldFox là mức tránh phải mua lại máy. Bạn có thể đối chiếu thêm với thế hệ trước qua bài đánh giá Keysight N9918A FieldFox hoặc bài FieldFox N9916A theo ngành nghề.
Mua và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý uỷ quyền Keysight tại Việt Nam, tư vấn cấu hình chế độ đo và bộ hiệu chuẩn hiện trường, có phòng hiệu chuẩn ISO/IEC 17025 cho chu kỳ định kỳ. Xem thêm các model cùng nhóm trong danh mục thiết bị đo lường.
Câu hỏi thường gặp
Keysight N9918B FieldFox dùng cho ngành nào?
Viễn thông và lắp đặt trạm phát sóng, hàng không vũ trụ, quốc phòng và radar, sản xuất – bảo trì linh kiện vi sóng, cùng đào tạo kỹ thuật. Keysight công bố N9918B đạt tần số tối đa 26,5 GHz, gộp ba chế độ đo cáp và ăng-ten, phân tích phổ và phân tích mạng, băng thông phân tích tối đa 120 MHz, dải động 115 dB cho tham số S, độ chính xác phân tích phổ ± 0,3 dB không cần chờ ấm máy và khối lượng 3,4 kg.
Vì sao độ chính xác không cần chờ ấm máy lại quan trọng ngoài hiện trường?
Vì trên cột ăng-ten hoặc trong khoang máy bay không có thời gian đợi máy ổn định nhiệt. Nếu phép đo trôi theo nhiệt độ trong nửa giờ đầu, số liệu nghiệm thu thu được ngay sau khi bật máy sẽ không dùng được. Keysight công bố độ chính xác phân tích phổ ± 0,3 dB mà không cần khởi động ấm máy, nghĩa là bản ghi đầu tiên trong ngày đã đủ tin cậy để đưa vào hồ sơ.
N9918B khác gì các model FieldFox B-Series còn lại?
Khác biệt chính là trần tần số. Nhóm N991xB gồm N9913B tới 4 GHz, N9914B tới 6,5 GHz, N9915B tới 9 GHz, N9916B tới 14 GHz, N9917B tới 18 GHz và N9918B tới 26,5 GHz; trên nữa là nhóm N995xB với N9950B tới 32 GHz, N9951B tới 44 GHz và N9952B tới 50 GHz. Nên chọn bậc có biên dự phòng cho hài và cho các băng sẽ triển khai, thay vì chọn sát tần số đang dùng.
