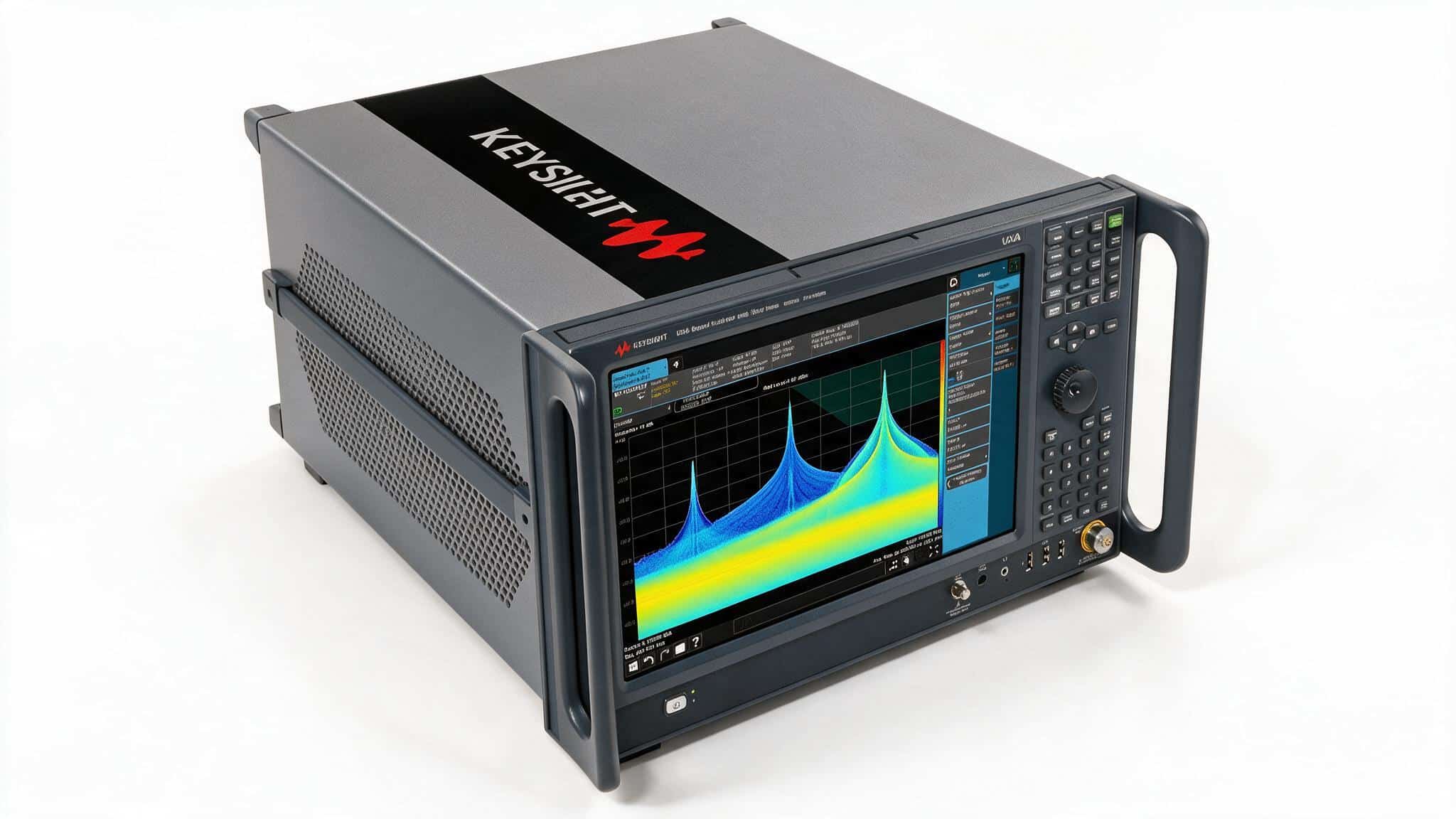

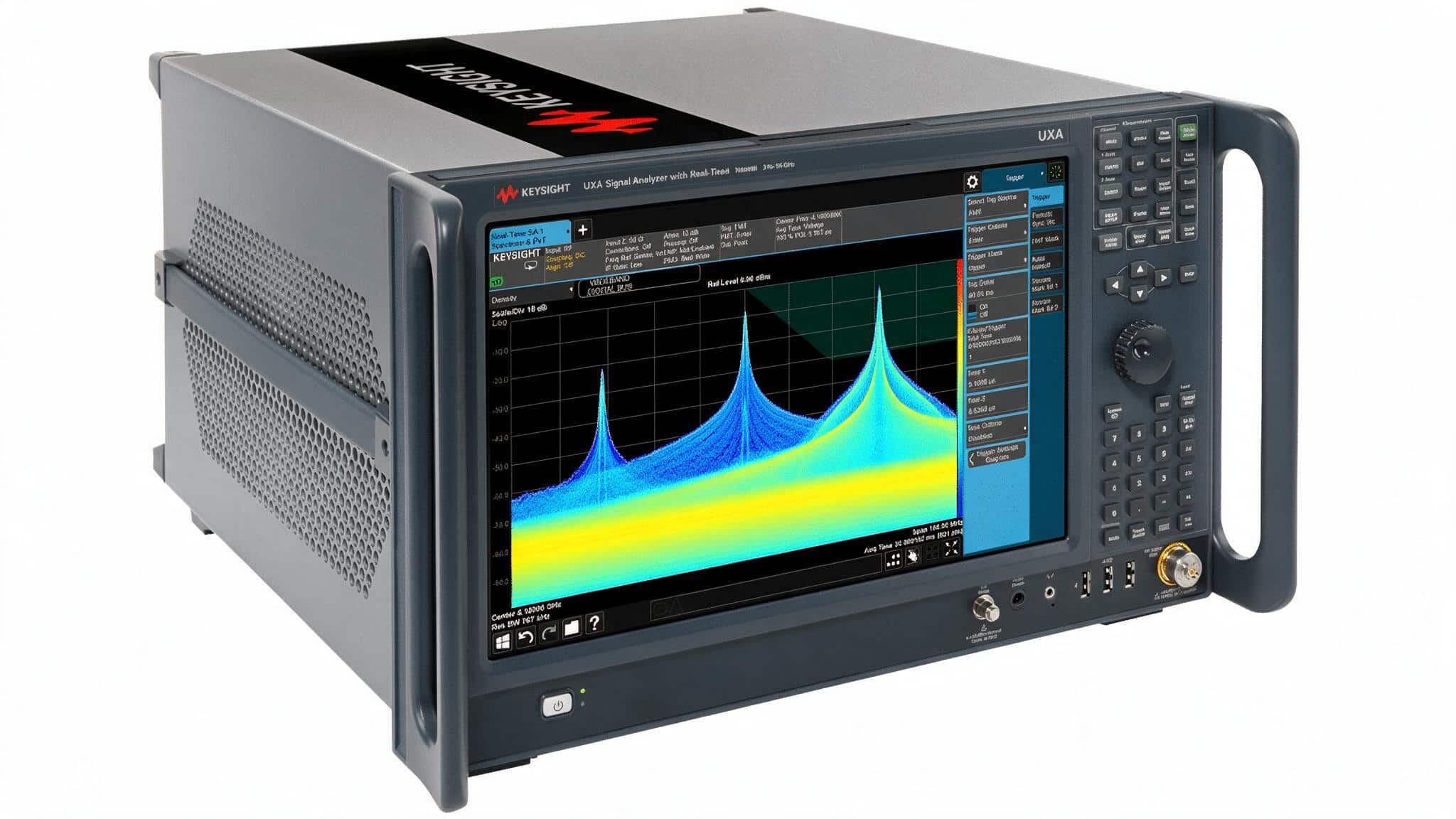

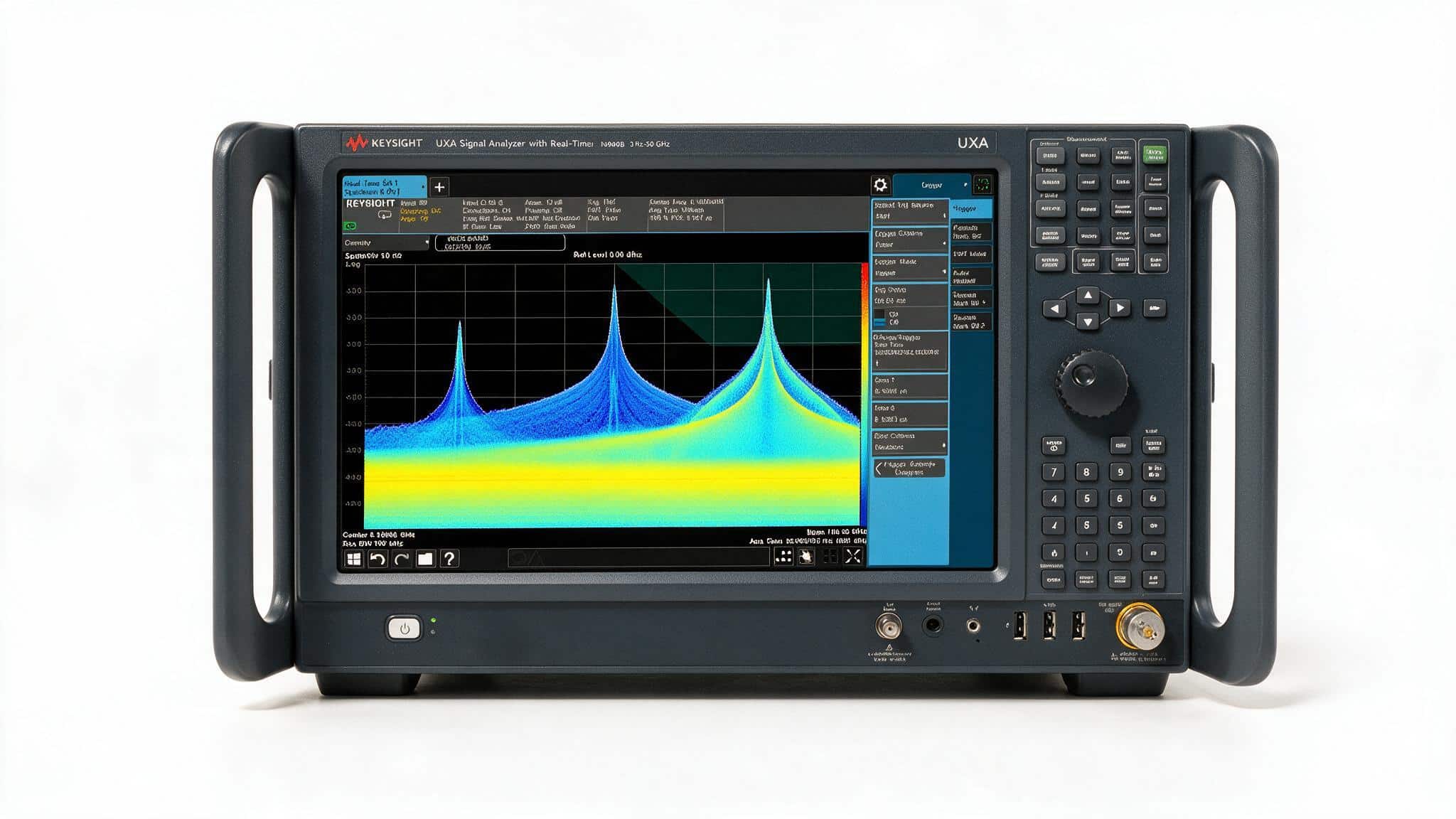

Máy phân tích tín hiệu UXA Keysight N9040B là model dẫn đầu trong danh mục phân tích tín hiệu của Keysight: dải tần tới 50 GHz và mở rộng tới 110 GHz bằng smart mixer, băng phân tích tối đa 1 GHz, mức nhiễu nền hiển thị -166 dBm tại 1 GHz, nhiễu pha -135 dBc/Hz tại offset 10 kHz, dải động không hài bậc ba 78 dBc trên băng 510 MHz, phân tích phổ thời gian thực và màn hình 14,1 inch.

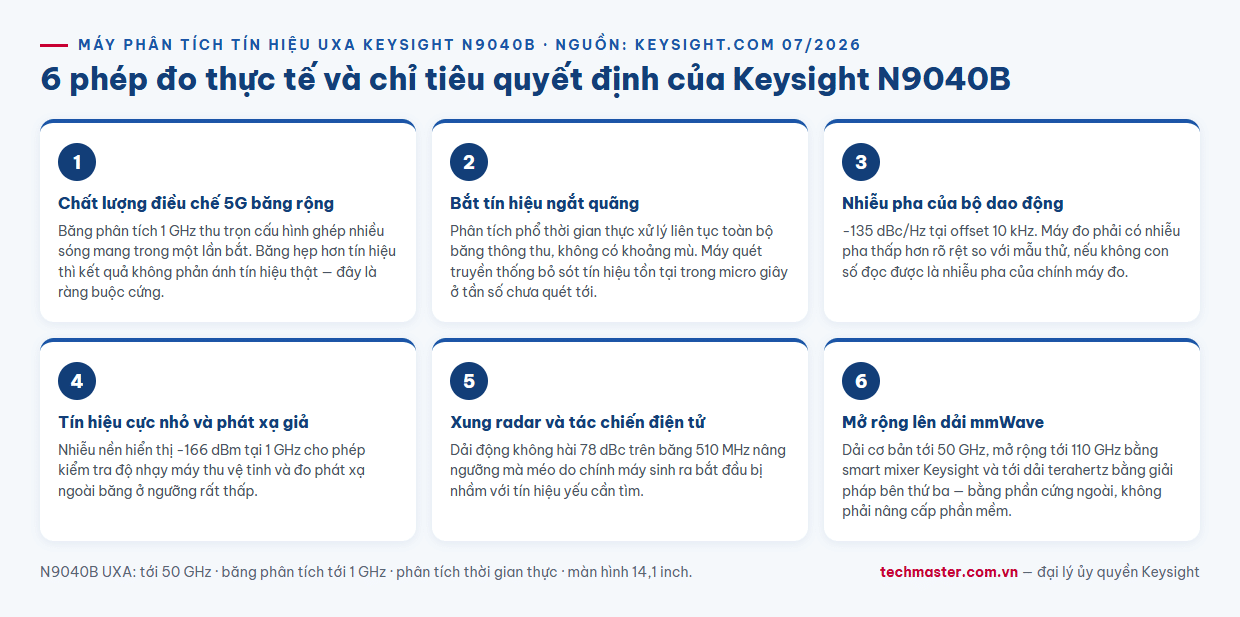

Đây là những con số chỉ có ý nghĩa khi gắn với phép đo cụ thể. Bài viết đi qua sáu phép đo mà từng chỉ tiêu trên là điều kiện bắt buộc — không phải là ưu điểm tuỳ chọn. Thông số trích từ trang sản phẩm Keysight (07/2026).
1. Đo chất lượng điều chế tín hiệu 5G băng rộng
Băng phân tích tối đa 1 GHz là chỉ tiêu quyết định ở đây, và nó là ràng buộc cứng chứ không phải chuyện chính xác nhiều hay ít.
Nguyên tắc: để đánh giá chất lượng điều chế của một tín hiệu, máy phải thu trọn vẹn băng thông của tín hiệu đó trong một lần bắt. Nếu băng phân tích hẹp hơn tín hiệu, máy chỉ nhìn thấy một phần phổ và kết quả tính ra không phản ánh tín hiệu thật. Các sóng mang 5G mmWave có băng thông kênh rộng hơn nhiều so với thế hệ trước, và khi ghép nhiều sóng mang lại thì tổng băng thông cần thu vượt xa khả năng của máy phân tích thông thường.
Với 1 GHz băng phân tích, N9040B thu trọn cấu hình ghép sóng mang băng rộng trong một lần, cho phép đánh giá chất lượng điều chế trên toàn bộ tổ hợp thay vì trên từng phần rồi ghép kết quả bằng phỏng đoán.
2. Bắt tín hiệu ngắt quãng bằng phân tích phổ thời gian thực
Máy phân tích phổ quét truyền thống hoạt động bằng cách quét một bộ lọc hẹp qua dải tần. Hệ quả là ở mỗi thời điểm nó chỉ nhìn một phần nhỏ của phổ — và một tín hiệu chỉ tồn tại trong micro giây ở tần số mà bộ lọc chưa quét tới sẽ hoàn toàn không xuất hiện.
Phân tích phổ thời gian thực xử lý liên tục toàn bộ băng thông thu, không có khoảng mù. Đây là công cụ đúng cho ba loại bài toán: truy tìm nguồn nhiễu gây rớt kết nối không liên tục; phát hiện tín hiệu nhảy tần; và kiểm tra hành vi bật tắt của máy phát trong hệ thống chia sẻ phổ.
Giá trị thực tế: loại sự cố “hệ thống thỉnh thoảng lỗi mà không ai biết vì sao” thường có nguyên nhân là một tín hiệu ngắn mà thiết bị đo cũ không nhìn thấy. Không nhìn thấy không có nghĩa là không có.
3. Đo nhiễu pha của bộ dao động và nguồn chuẩn tần số
Chỉ tiêu nhiễu pha -135 dBc/Hz tại offset 10 kHz so với sóng mang 1 GHz đặt ra giới hạn cho phép đo này.
Quy tắc bắt buộc: máy đo phải có nhiễu pha thấp hơn rõ rệt so với thiết bị được đo, nếu không kết quả đọc được là nhiễu pha của chính máy đo chứ không phải của mẫu thử. Đây là sai lầm thường gặp và rất khó phát hiện, vì máy vẫn cho ra một con số trông hợp lý.
Nhiễu pha quan trọng vì nó trực tiếp giới hạn hiệu năng hệ thống: trong hệ thống thông tin số, nhiễu pha của bộ dao động nội làm suy giảm chất lượng điều chế và đặt trần cho tốc độ dữ liệu đạt được; trong radar, nó giới hạn khả năng phát hiện mục tiêu chuyển động chậm nằm gần vật phản xạ tĩnh có tín hiệu mạnh.
4. Đo tín hiệu cực nhỏ với mức nhiễu nền -166 dBm
Mức nhiễu nền hiển thị quyết định tín hiệu nhỏ nhất mà máy còn phân biệt được với nhiễu của chính nó. Chỉ tiêu -166 dBm tại 1 GHz là mức rất thấp và mở ra hai nhóm phép đo.
Kiểm tra độ nhạy máy thu. Để đánh giá một máy thu hoạt động tốt tới mức tín hiệu nào, thiết bị đo phải nhìn được tín hiệu còn nhỏ hơn ngưỡng đó. Với các máy thu vệ tinh và máy thu định vị, ngưỡng làm việc nằm sâu dưới mức nhiễu nền của máy phân tích phổ thông thường.
Điểm kỹ thuật cần lưu ý: mức nhiễu nền phụ thuộc trực tiếp vào băng thông phân giải đã đặt. Thu hẹp băng thông phân giải làm giảm nhiễu nền và cho phép nhìn tín hiệu nhỏ hơn, đổi lại thời gian quét dài hơn. Đây là đánh đổi phải cân nhắc ở từng phép đo chứ không có cấu hình tối ưu chung.
Đo phát xạ giả và rò rỉ. Yêu cầu tuân thủ về phát xạ ngoài băng thường đặt ở mức rất thấp, và chỉ đo được nếu nhiễu nền của thiết bị đo còn thấp hơn ngưỡng quy định.
5. Phân tích xung radar và tín hiệu tác chiến điện tử
Chỉ tiêu dải động không hài bậc ba 78 dBc trên băng 510 MHz là con số dành riêng cho nhóm ứng dụng này.
Bài toán đặc trưng: trong cùng một băng tần có tín hiệu rất mạnh và tín hiệu rất yếu tồn tại đồng thời. Khi tín hiệu mạnh đi vào máy, các thành phần méo do chính máy sinh ra có thể xuất hiện trên màn hình như những tín hiệu không có thật, và chúng dễ bị nhầm với tín hiệu yếu cần tìm. Dải động không hài càng lớn thì ngưỡng xảy ra hiện tượng này càng cao.
Kết hợp với băng phân tích rộng, máy đo được các tham số của xung radar — độ rộng xung, chu kỳ lặp, đặc tính điều chế trong xung — trên tín hiệu thực tế thay vì trên tín hiệu mô phỏng.
6. Mở rộng lên dải mmWave tới 110 GHz
Dải tần cơ bản của máy đạt tới 50 GHz. Với smart mixer của Keysight, ngõ vào mở rộng tới 110 GHz; với giải pháp của bên thứ ba, còn lên tới dải terahertz.
Ý nghĩa đối với kế hoạch đầu tư: các băng tần đang được đưa vào khai thác cho thông tin thế hệ mới, radar ô tô và ảnh vi sóng nằm ở vùng tần số cao hơn nhiều so với hạ tầng hiện tại. Một thiết bị mở rộng được bằng phụ kiện có vòng đời sử dụng dài hơn hẳn một thiết bị bị chặn cứng ở trần tần số.
Cần nói rõ để tránh hiểu nhầm: mở rộng bằng smart mixer là thêm phần cứng bên ngoài chứ không phải nâng cấp phần mềm. Chi phí và cách bố trí phép đo ở dải mmWave khác đáng kể so với đo trực tiếp trong dải cơ bản, và cần tính vào ngân sách ngay từ đầu.

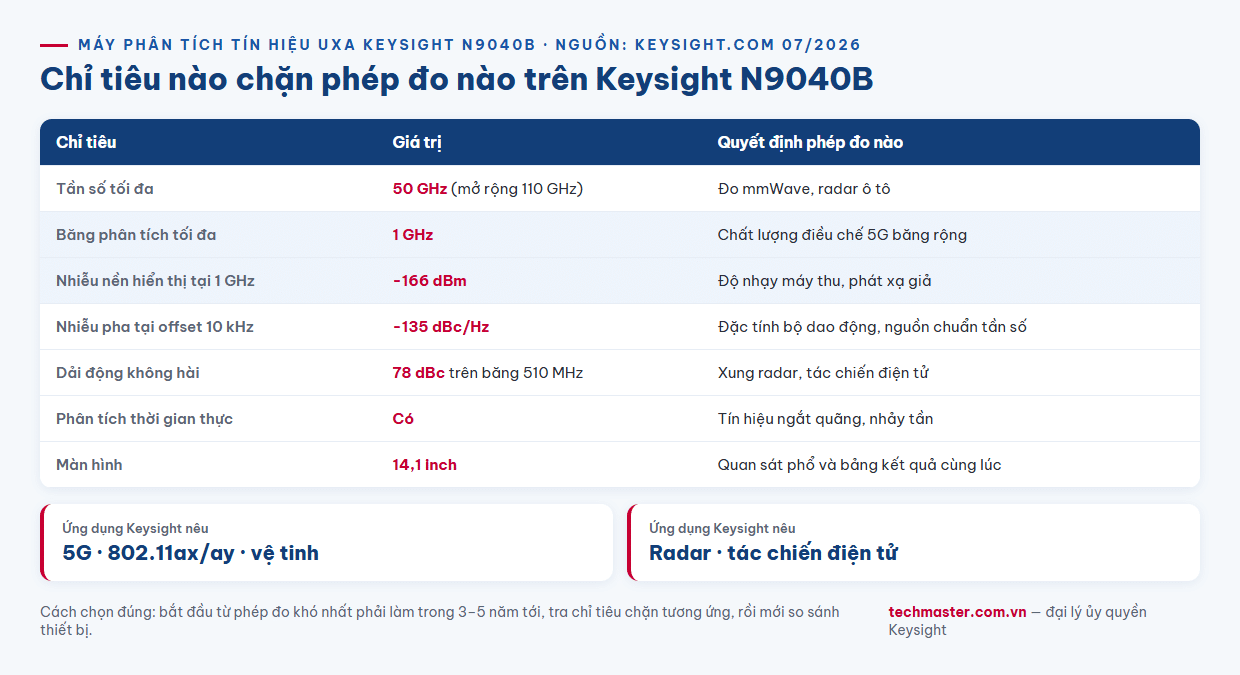

Bảng chỉ tiêu và ranh giới sử dụng
| Chỉ tiêu | Giá trị | Quyết định phép đo nào |
|---|---|---|
| Tần số tối đa | 50 GHz (mở rộng 110 GHz) | Đo mmWave, radar ô tô |
| Băng phân tích tối đa | 1 GHz | Chất lượng điều chế 5G băng rộng |
| Nhiễu nền hiển thị tại 1 GHz | -166 dBm | Độ nhạy máy thu, phát xạ giả |
| Nhiễu pha tại offset 10 kHz | -135 dBc/Hz | Đặc tính bộ dao động |
| Dải động không hài | 78 dBc trên băng 510 MHz | Xung radar, tác chiến điện tử |
| Phân tích thời gian thực | Có | Tín hiệu ngắt quãng, nhảy tần |
Bảng này cũng là công cụ để trả lời câu hỏi ngược: nếu không phép đo nào trong cột bên phải nằm trong công việc thực tế, thì đây là thiết bị vượt nhu cầu. Với đo phổ thông thường dưới 6 GHz, kiểm tra EMC sơ bộ hay đào tạo, một máy phân tích tín hiệu tầm trung cho kết quả tương đương với chi phí thấp hơn nhiều lần.
Kết luận
Sáu phép đo trên có một điểm chung: mỗi phép đo bị chặn bởi đúng một chỉ tiêu, và khi chỉ tiêu đó không đạt thì phép đo không chỉ kém chính xác mà là không thực hiện được. Băng phân tích hẹp hơn tín hiệu thì không đánh giá được điều chế; nhiễu pha cao hơn mẫu thử thì chỉ đo được chính mình; nhiễu nền cao hơn ngưỡng thì không thấy tín hiệu.
Vì vậy, cách chọn đúng là bắt đầu từ phép đo khó nhất phải làm trong ba tới năm năm tới, tra chỉ tiêu chặn tương ứng, rồi mới so sánh thiết bị. Máy phân tích tín hiệu UXA Keysight N9040B là câu trả lời khi phép đo đó nằm ở nhóm 5G mmWave, radar băng rộng hoặc đặc tính hoá nguồn tần số chính xác.
