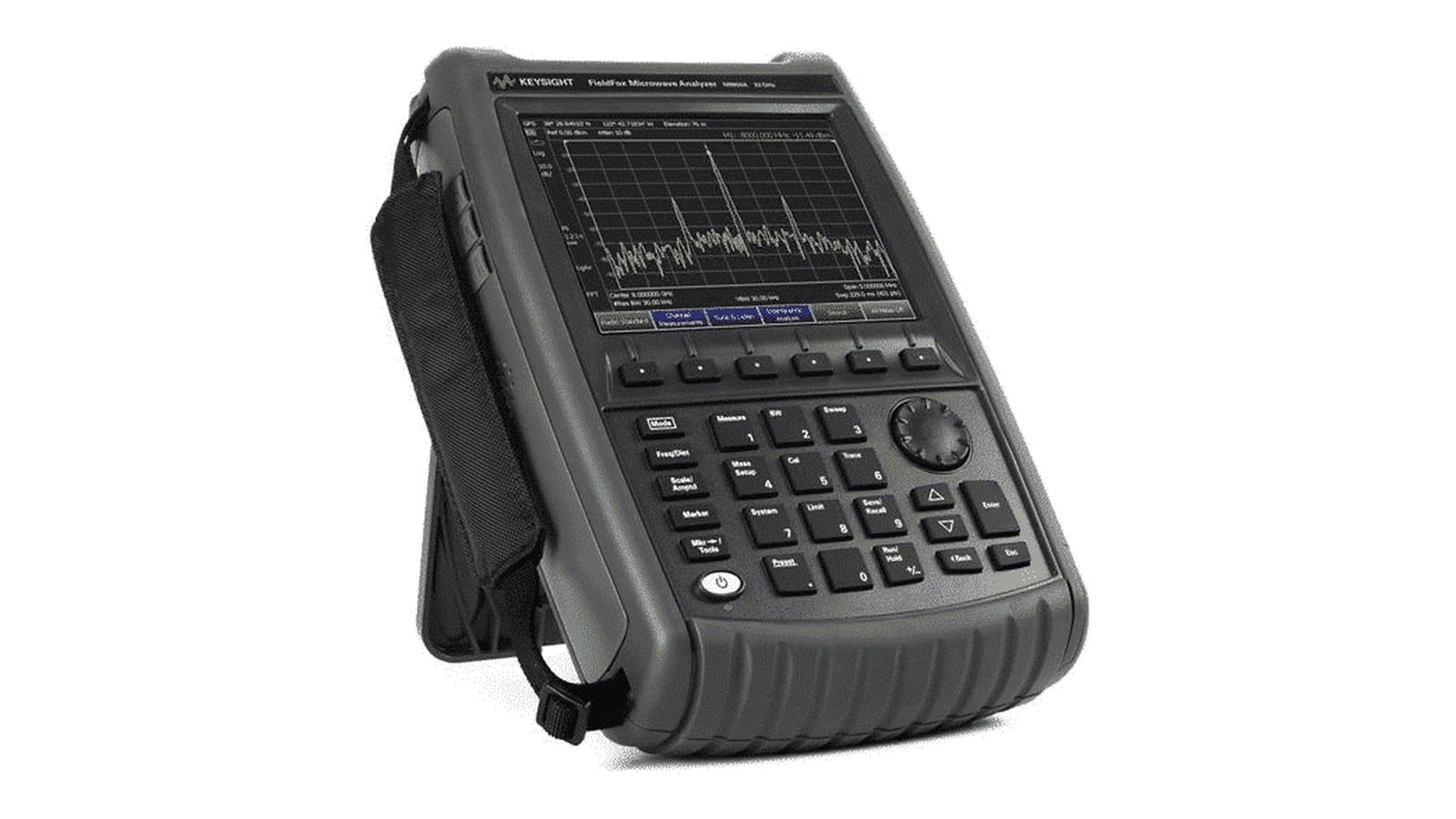

Keysight N9950A là máy phân tích vi ba cầm tay FieldFox thế hệ A, đo tới 32 GHz và chạy bằng pin. Bài này không liệt kê lại datasheet. Bài đi theo một ca làm việc thật: kỹ sư mang máy lên cột anten hoặc vào trạm vệ tinh mặt đất, cần kiểm tra feeder, đo suy hao đường truyền rồi soi phổ nhiễu ở băng tần trên 18 GHz. Mỗi bước đều ghi rõ tùy chọn nào của máy được dùng, vì N9950A bán theo cấu hình. Bản tiêu chuẩn chỉ là máy phân tích cáp và anten. Các chế độ còn lại đều là tùy chọn.
Keysight N9950A làm được gì ở hiện trường
Theo trang sản phẩm Keysight, N9950A có tần số tối đa 32 GHz. Các bản sao datasheet của nhà phân phối ghi dải tần 300 kHz – 32 GHz. Như vậy một máy phủ được từ băng di động thông thường, qua băng X và Ku, tới phần dưới của băng Ka (26,5 – 32 GHz). Đây là lý do N9950A hay được chọn cho các đội lắp đặt viba điểm–điểm, trạm mặt đất vệ tinh và các bài kiểm tra radar ngoài phòng lab.

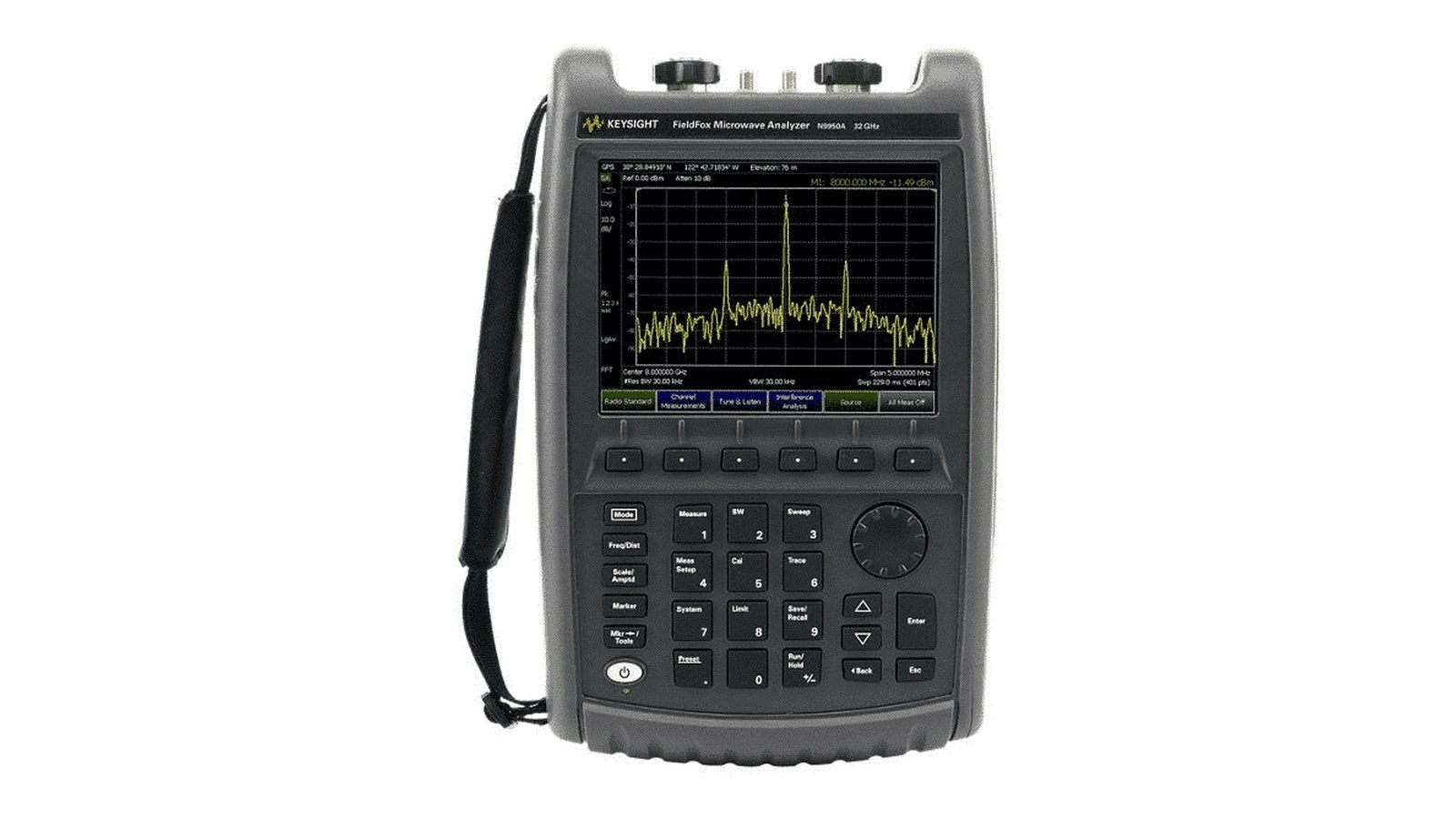

Cấu hình chuẩn của Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox Keysight N9950A là chế độ phân tích cáp và anten (CAT). Theo Keysight, các chế độ sau là tùy chọn: phân tích mạng vector (VNA), phân tích phổ, đồng hồ đo công suất, vector voltmeter và GPS. Vì thế, trước khi lên kế hoạch đo, hãy kiểm tra máy của đơn vị mình đã có những tùy chọn nào. Đừng giả định là máy có sẵn mọi chế độ.

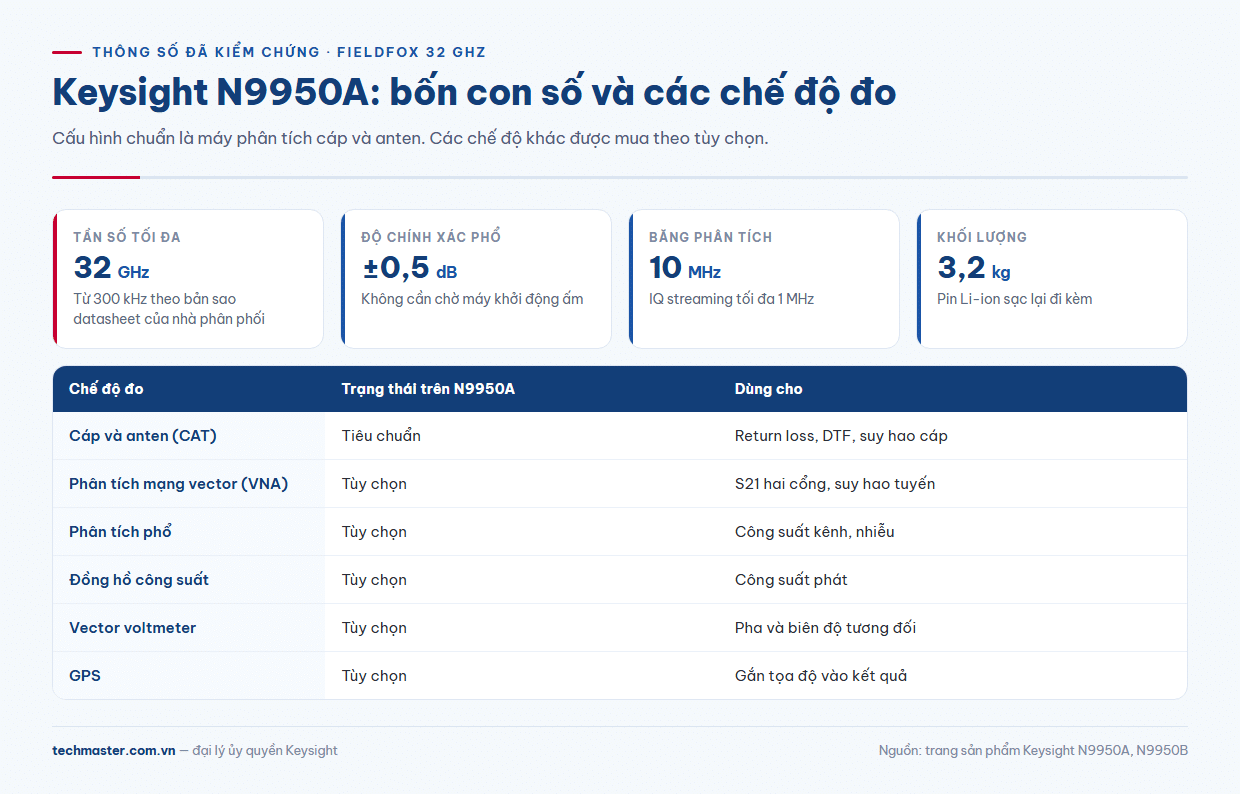

Bốn con số nên nhớ
- 32 GHz: tần số tối đa (Keysight).
- ±0,5 dB: độ chính xác đo phổ, không cần chờ máy khởi động ấm (Keysight).
- 10 MHz: băng thông phân tích tối đa; IQ streaming tối đa 1 MHz (Keysight).
- 3,2 kg: khối lượng máy, có pin Li-ion sạc lại đi kèm (Keysight).
Thân máy được nhà phân phối ghi đạt MIL-PRF-28800F Class 2, chuẩn độ bền dành cho thiết bị đo dùng ngoài hiện trường. Với ca đo trên mái nhà hay trong thùng shelter, điều này có nghĩa là máy được thiết kế để chịu va đập, rung và thay đổi nhiệt độ nhiều hơn một máy để bàn.

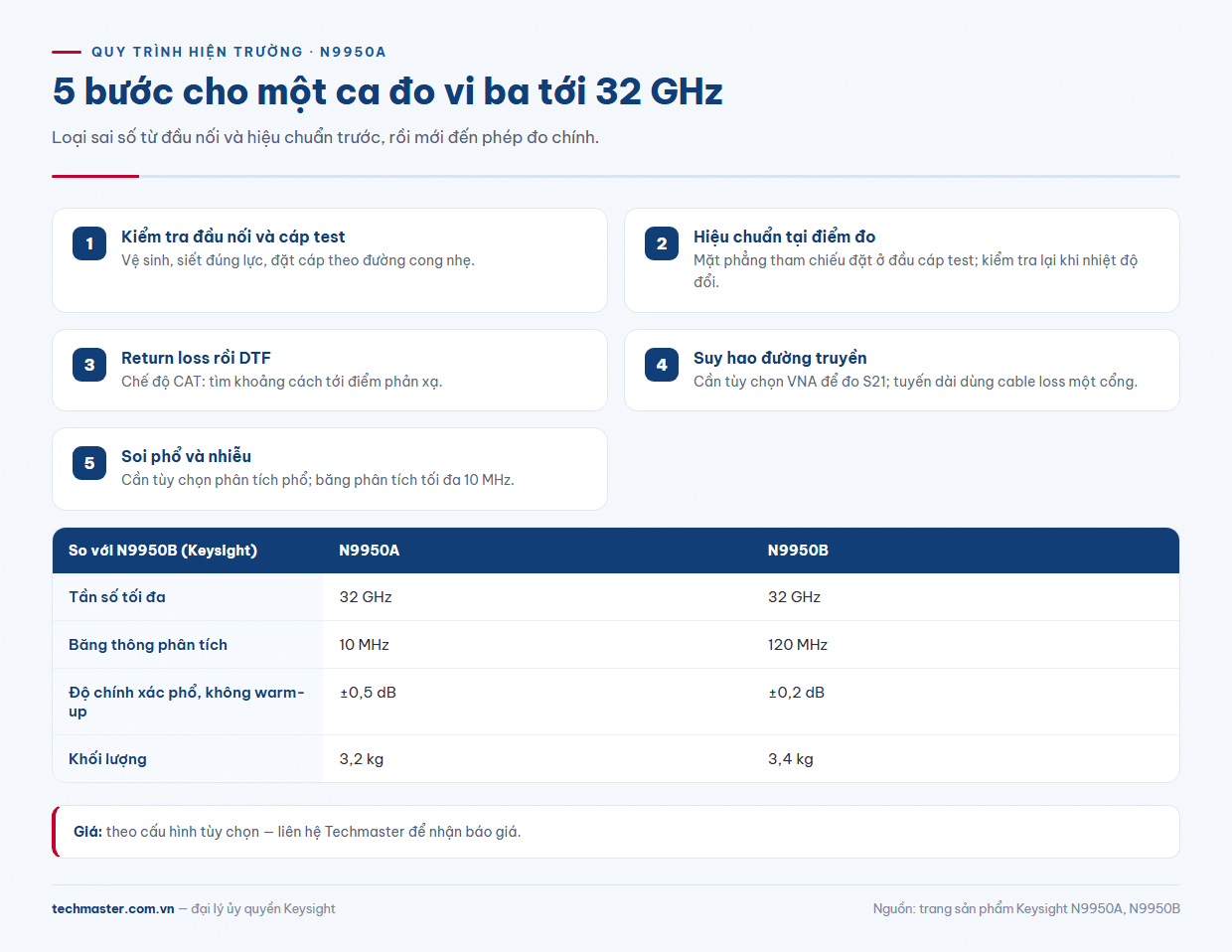

Quy trình 5 bước cho một ca đo vi ba 32 GHz
Ở tần số trên 18 GHz, phần lớn lỗi đo không đến từ máy. Lỗi thường đến từ đầu nối bẩn, cáp test bị gập quá mức hoặc hiệu chuẩn đã cũ. Quy trình dưới đây sắp xếp theo thứ tự để loại các nguồn sai số đó trước, rồi mới đến phép đo chính.
Bước 1: Kiểm tra đầu nối và cáp test
Ở băng Ka, một đầu nối bẩn hoặc lỏng có thể tạo phản xạ lớn hơn chính lỗi đang cần tìm. Hãy vệ sinh đầu nối, siết đúng lực bằng cờ lê lực và đặt cáp test theo đường cong nhẹ. Đây là bước rẻ nhất mà cũng hay bị bỏ qua nhất.
Bước 2: Hiệu chuẩn tại điểm đo
Thực hiện hiệu chuẩn ngay ở mặt phẳng tham chiếu, tức đầu cáp test sẽ nối vào hệ thống. Nếu đo trong lúc nhiệt độ thay đổi, ví dụ từ sáng sang trưa trên mái nhà, hãy kiểm tra lại hiệu chuẩn bằng một tải chuẩn trước khi lưu kết quả quan trọng.
Bước 3: Đo return loss và DTF trên feeder
Ở chế độ CAT, đo return loss toàn tuyến trước. Nếu kết quả kém hơn mức nghiệm thu, chuyển sang distance-to-fault (DTF) để biết điểm phản xạ nằm cách máy bao xa: đầu nối giữa tuyến, đoạn cáp bị bẹp hay chỗ chuyển tiếp sang ống dẫn sóng. Cách đọc VSWR, return loss và giản đồ bức xạ được giải thích chi tiết trong bài đo ăng ten: VSWR, return loss và giản đồ bức xạ.
Bước 4: Đo suy hao đường truyền (cần tùy chọn VNA)
Khi máy có tùy chọn VNA, nối hai đầu tuyến cáp vào hai cổng và đo S21 để biết suy hao thực tế ở tần số làm việc. So kết quả với ngân sách đường truyền trong hồ sơ thiết kế. Với tuyến dài, khi không đưa được cả hai đầu cáp về máy, có thể dùng phép đo một cổng (cable loss) ở chế độ CAT thay thế.
Bước 5: Soi phổ và nhiễu (cần tùy chọn phân tích phổ)
Với tùy chọn phân tích phổ, kiểm tra công suất kênh, tần số phát và nhiễu lân cận. Keysight công bố độ chính xác ±0,5 dB không cần chờ máy ấm. Ở hiện trường, điều này giúp đo ngay sau khi bật máy thay vì phải đợi. Nếu cần ghi chép vị trí, tùy chọn GPS cho phép gắn tọa độ vào kết quả đo.
Đọc kết quả: ba lỗi hay gặp khi đo trên 18 GHz
Lỗi 1: DTF báo lỗi ngay sát máy. Đỉnh phản xạ ở vài chục centimet đầu tiên thường là cáp test hoặc adapter, không phải hệ thống. Thay adapter và hiệu chuẩn lại trước khi kết luận.
Lỗi 2: Suy hao tăng dần theo tần số nhiều hơn dự kiến. Ở băng Ka, suy hao cáp tăng nhanh theo tần số. Hãy so với thông số của chính loại cáp đang lắp, không so với một con số chung chung.
Lỗi 3: Phổ có tín hiệu lạ không ổn định. Trước khi kết luận là nhiễu từ bên ngoài, hãy đổi vị trí đứng, xoay anten thu và lặp lại phép đo. Với tín hiệu băng rộng hơn 10 MHz, cần nhớ giới hạn băng thông phân tích của N9950A.
N9950A thông số so với N9950B: khi nào cân nhắc đời B
Keysight hiện bán FieldFox N9950B, cũng là máy cầm tay 32 GHz nhưng thuộc dòng B. Trang sản phẩm Keysight của N9950A (truy cập 14/10/2026) không ghi model này đã ngừng sản xuất và không nêu model thay thế. Bài này vì vậy không coi N9950B là bản thay thế chính thức. Chúng tôi chỉ đặt hai model cạnh nhau để bạn biết khác biệt nằm ở đâu.
| Tiêu chí (theo Keysight) | N9950A | N9950B |
|---|---|---|
| Tần số tối đa | 32 GHz | 32 GHz |
| Băng thông phân tích tối đa | 10 MHz | 120 MHz |
| IQ streaming tối đa | 1 MHz | 1 MHz |
| Độ chính xác phổ, không warm-up | ±0,5 dB | ±0,2 dB |
| Khối lượng | 3,2 kg | 3,4 kg |
Nếu công việc chủ yếu là nghiệm thu feeder, đo DTF và kiểm tra công suất kênh hẹp, N9950A vẫn làm tốt. Nếu cần bắt tín hiệu băng rộng hơn 10 MHz hoặc cần độ chính xác biên độ chặt hơn, N9950B đáng để cân nhắc. Với dải tần thấp hơn, bài ứng dụng Keysight N9937A FieldFox ở 18 GHz mô tả ba tình huống đo hiện trường tương tự.
N9950A giá và cách chọn cấu hình
N9950A giá phụ thuộc nhiều vào cấu hình: có hay không VNA, phân tích phổ, power meter, GPS, cùng phụ kiện như bộ hiệu chuẩn và cáp test chịu được 32 GHz. Vì vậy Techmaster không đưa một con số chung. Hãy liên hệ báo giá Keysight N9950A và cho chúng tôi biết ba điều: dải tần thực sự cần đo, loại đầu nối trên hệ thống và các phép đo phải nộp trong hồ sơ nghiệm thu.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Chúng tôi tư vấn cấu hình trước khi mua và hỗ trợ hiệu chuẩn định kỳ sau khi máy đi vào sử dụng. Xem thêm các dòng máy khác tại trang Keysight của Techmaster.
Tóm tắt
- Keysight N9950A đo tới 32 GHz, cấu hình chuẩn là CAT; VNA, phân tích phổ, power meter, vector voltmeter và GPS là tùy chọn.
- Làm sạch đầu nối và hiệu chuẩn tại điểm đo trước, rồi mới đo return loss, DTF, S21 và phổ.
- Giới hạn cần nhớ: băng thông phân tích 10 MHz. Cần rộng hơn thì xem N9950B (120 MHz).
- Giá theo cấu hình, vui lòng liên hệ báo giá.
