Trong cùng một dòng máy hiện sóng, hai model có thể chênh nhau gấp đôi số kênh mà bảng thông số nhìn qua vẫn na ná. Keysight EXR058A là ví dụ điển hình: cùng băng thông khởi điểm, cùng nền tảng Infiniium EXR-Series, nhưng khác nhau ở thứ không nâng cấp được sau khi mua. Bài này đặt EXR058A cạnh các lựa chọn còn lại theo bốn trục quyết định, và nói rõ trục nào là phần cứng, trục nào chỉ là license.
EXR058A thông số: đọc bảng theo trục quyết định

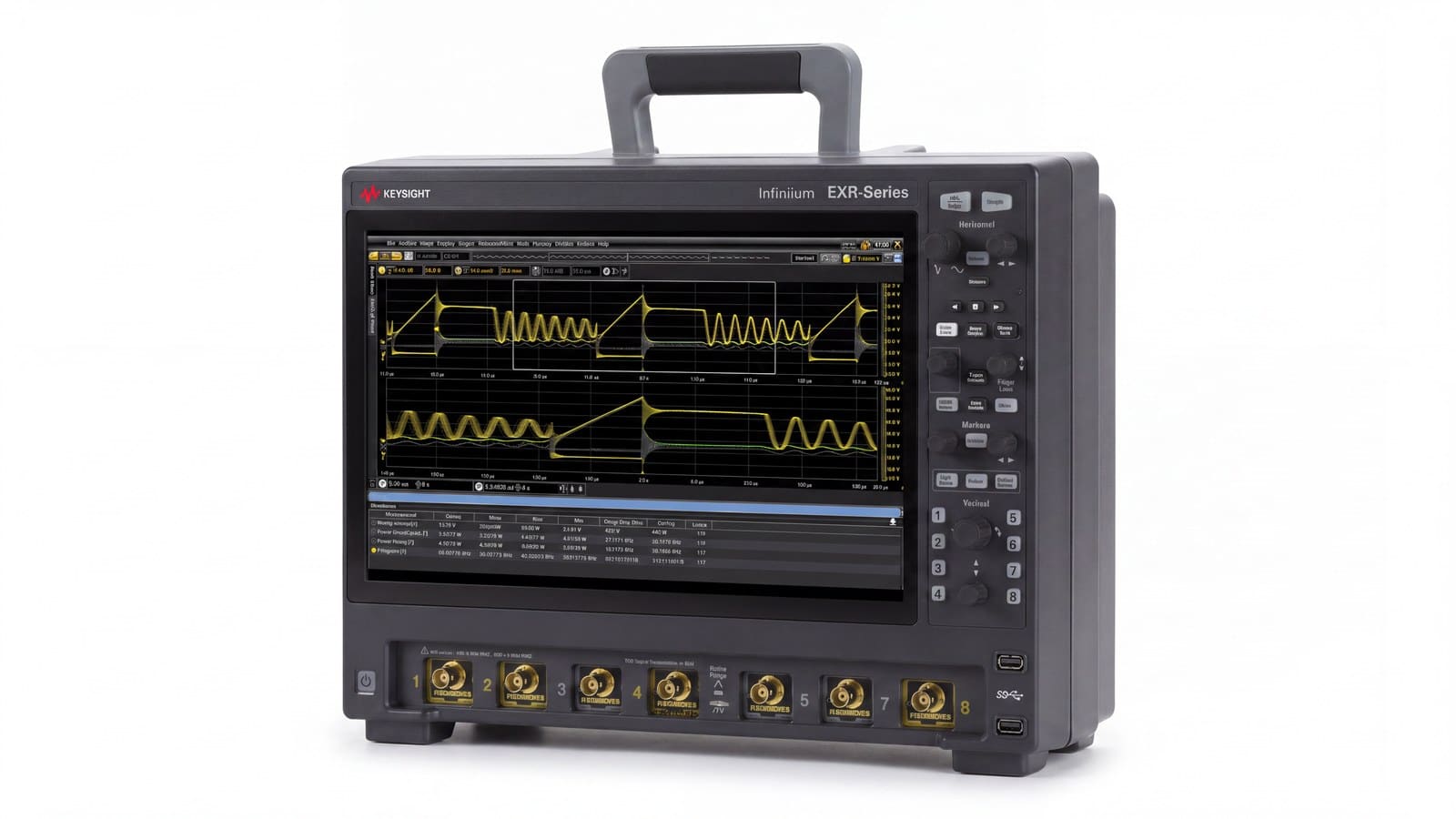

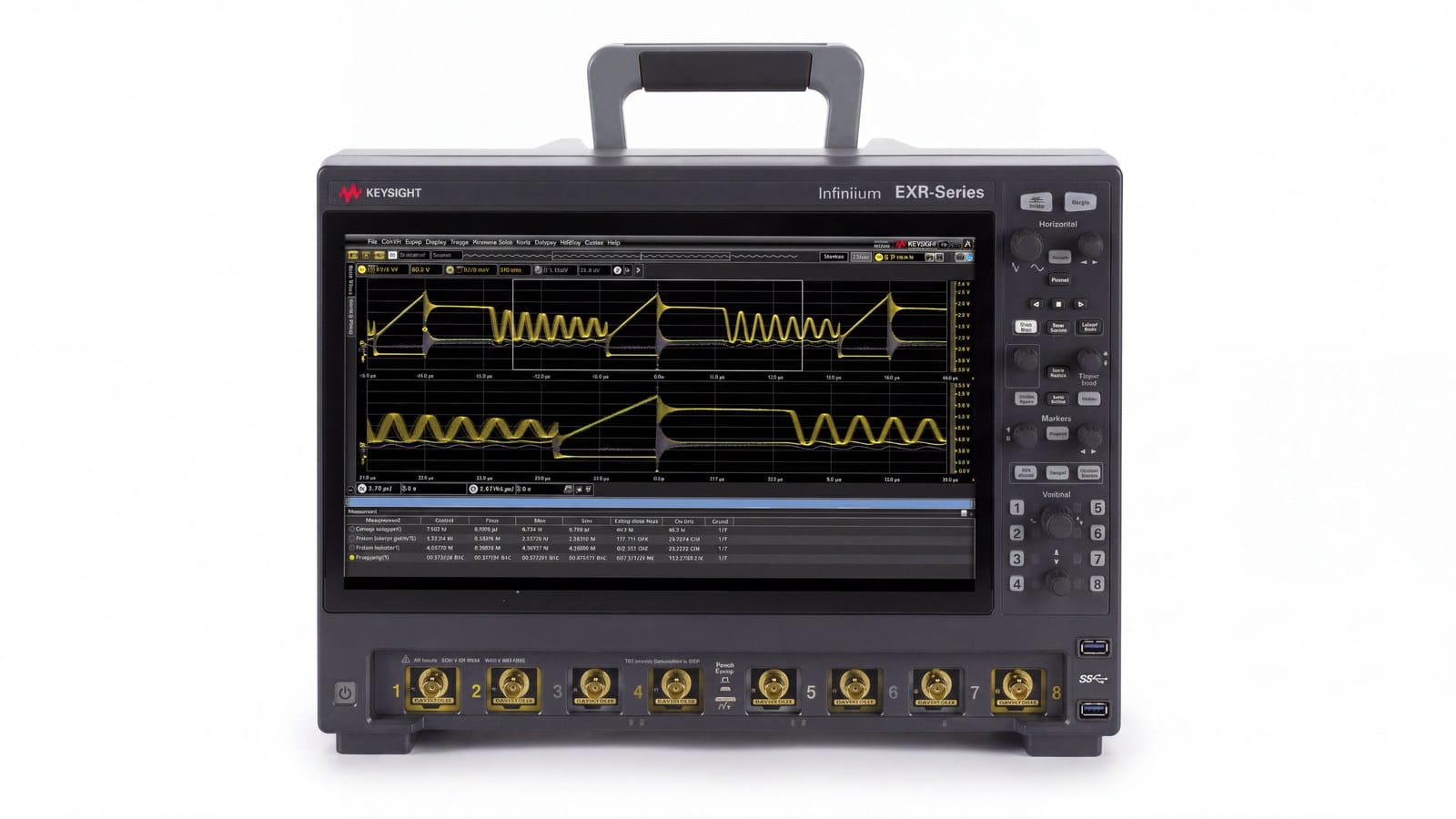

Bảng thông số của máy hiện sóng Keysight EXR058A gồm sáu con số đáng chú ý: băng thông 500 MHz trên cả 8 kênh analog, khả năng mở rộng lên 2,5 GHz, 16 kênh số, tốc độ lấy mẫu tối đa 16 GSa/s, độ phân giải ADC 10 bit và bộ nhớ tối đa 1,6 Gpts. Màn hình 15,6 inch, ENOB lên đến 9,0 và nhiễu nền 43 µV hoàn thiện bức tranh.
Nhưng sáu con số đó không cùng hạng. Chỉ có một trong số chúng thay đổi được sau khi máy về đến phòng lab: băng thông. Năm con số còn lại là đặc tính phần cứng, chốt cứng tại thời điểm đặt hàng. Đó là lý do bài so sánh này không xếp hạng “máy nào mạnh hơn” mà tách bảng thành hai nhóm: thứ phải quyết đúng ngay, và thứ có thể quyết sau.
Trục thứ nhất: tám kênh analog là ranh giới cứng
Số kênh analog là điểm khác biệt lớn nhất và cũng là điểm không thể sửa. EXR058A cho 8 kênh; các cấu hình bốn kênh trong cùng dòng EXR-Series dừng ở một nửa con số đó. Nếu bài toán của bạn cần nhìn đồng thời nhiều hơn bốn tín hiệu analog, cuộc so sánh kết thúc ngay ở dòng này.
Câu hỏi thực tế là: khi nào bốn kênh không đủ? Ba tình huống hay gặp. Thứ nhất, đo hệ nguồn nhiều nhánh — mỗi đường ra một kênh, cộng thêm kênh cho tín hiệu điều khiển. Thứ hai, hệ ba pha kèm tín hiệu phản hồi: ba pha đã chiếm ba kênh, còn lại một kênh cho tất cả những thứ khác. Thứ ba, gỡ lỗi hệ nhúng nơi bạn cần bám đồng thời nguồn, xung nhịp, tín hiệu enable và vài đường dữ liệu analog.
Điểm cần nhấn: tám kênh không chỉ là “nhiều hơn”. Chúng chia sẻ cùng một gốc thời gian, nên quan hệ pha giữa kênh 1 và kênh 8 là dữ liệu đo được, không phải phép ghép hai lần chụp. Với bài toán nhân quả — tín hiệu nào xảy ra trước — đó là khác biệt về bản chất chứ không phải về tiện lợi.
Trục thứ hai: 16 kênh số đi kèm sẵn
EXR058A mang theo 16 kênh số. Nói cách khác, một máy phân tích logic nằm sẵn trong khung máy, dùng chung khung thời gian với tám kênh analog. Với hệ nhúng, đây là thứ tiết kiệm nhiều thời gian nhất: bạn không phải đồng bộ hai thiết bị rời rồi tự căn độ trễ giữa chúng.
Keysight mô tả EXR-Series là “tích hợp 7 thiết bị đo trong một”. Cách diễn đạt tiếp thị đó có nội dung thật phía sau: khi máy phân tích logic, bộ đếm và các chức năng phân tích khác nằm chung một khung, chi phí thật của phép đo hỗn hợp giảm xuống — không phải vì máy rẻ hơn, mà vì bạn bớt được cả một lớp công việc đồng bộ.
Trục thứ ba: băng thông là thứ duy nhất mua sau được
Máy xuất xưởng ở 500 MHz và mở khoá dần tới 2,5 GHz. Điều này đảo ngược lời khuyên thông thường “mua dư cho chắc”. Với EXR058A, mua dư băng thông ngay từ đầu là trả tiền sớm cho năng lực chưa dùng, trong khi đường nâng cấp vẫn còn nguyên.
Quy tắc thực dụng: chốt băng thông theo dự án đang có, chốt số kênh theo dự án bạn dự đoán trong ba năm tới. Sai băng thông thì mua license. Sai số kênh thì mua máy mới.
Trục thứ tư: bộ nhớ, tốc độ lấy mẫu và độ phân giải dọc
Ba con số này thường bị bỏ qua trong bảng so sánh nhưng lại quyết định bạn thấy được gì. Tốc độ lấy mẫu 16 GSa/s và bộ nhớ 1,6 Gpts cùng nhau xác định cửa sổ thời gian bạn giữ được ở độ phân giải cao — bộ nhớ cạn thì máy buộc phải hạ tốc độ lấy mẫu, và chi tiết nhanh biến mất.
Có một phép tính đáng làm trước khi chốt cấu hình: lấy độ dài sự kiện cần ghi nhân với tốc độ lấy mẫu mong muốn, ra số điểm cần thiết. Nếu vượt 1,6 Gpts, bạn buộc phải chọn giữa hạ tốc độ lấy mẫu và thu hẹp cửa sổ quan sát. Với bài đo có sự kiện thưa, đây thường là ràng buộc siết chặt hơn cả băng thông.
Độ phân giải ADC 10 bit là trục thứ ba. Với ENOB lên đến 9,0 và nhiễu nền 43 µV, EXR058A đủ sạch để thấy gợn nhỏ nằm trên nền tín hiệu lớn — bài toán kinh điển khi soi chất lượng nguồn cấp cho một mạch số. Ở mức 8 bit thông thường, một gợn vài chục millivolt trên đường 5 V dễ chìm vào bậc lượng tử hoá.
“Bảy thiết bị trong một” nghĩa là gì về mặt chi phí
Keysight mô tả nền tảng này là tích hợp bảy thiết bị đo trong một khung máy. Với người lập ngân sách, cách đọc hữu ích là quy nó về ba khoản tiết kiệm: thiết bị (máy phân tích logic không phải mua rời), chỗ đặt (mỗi thiết bị rời chiếm mặt bàn và một ổ cắm), và thời gian kỹ sư.
Khoản cuối thường lớn nhất và khó đưa vào bảng tính nhất: khi mọi kênh dùng chung một gốc thời gian, bạn bỏ được toàn bộ công đoạn căn độ trễ giữa các thiết bị. Một phép đo cần nửa giờ dựng cáp sẽ bị né tránh; một phép đo bấm là chạy sẽ được dùng mỗi ngày.
So sánh nhanh: EXR058A đứng ở đâu

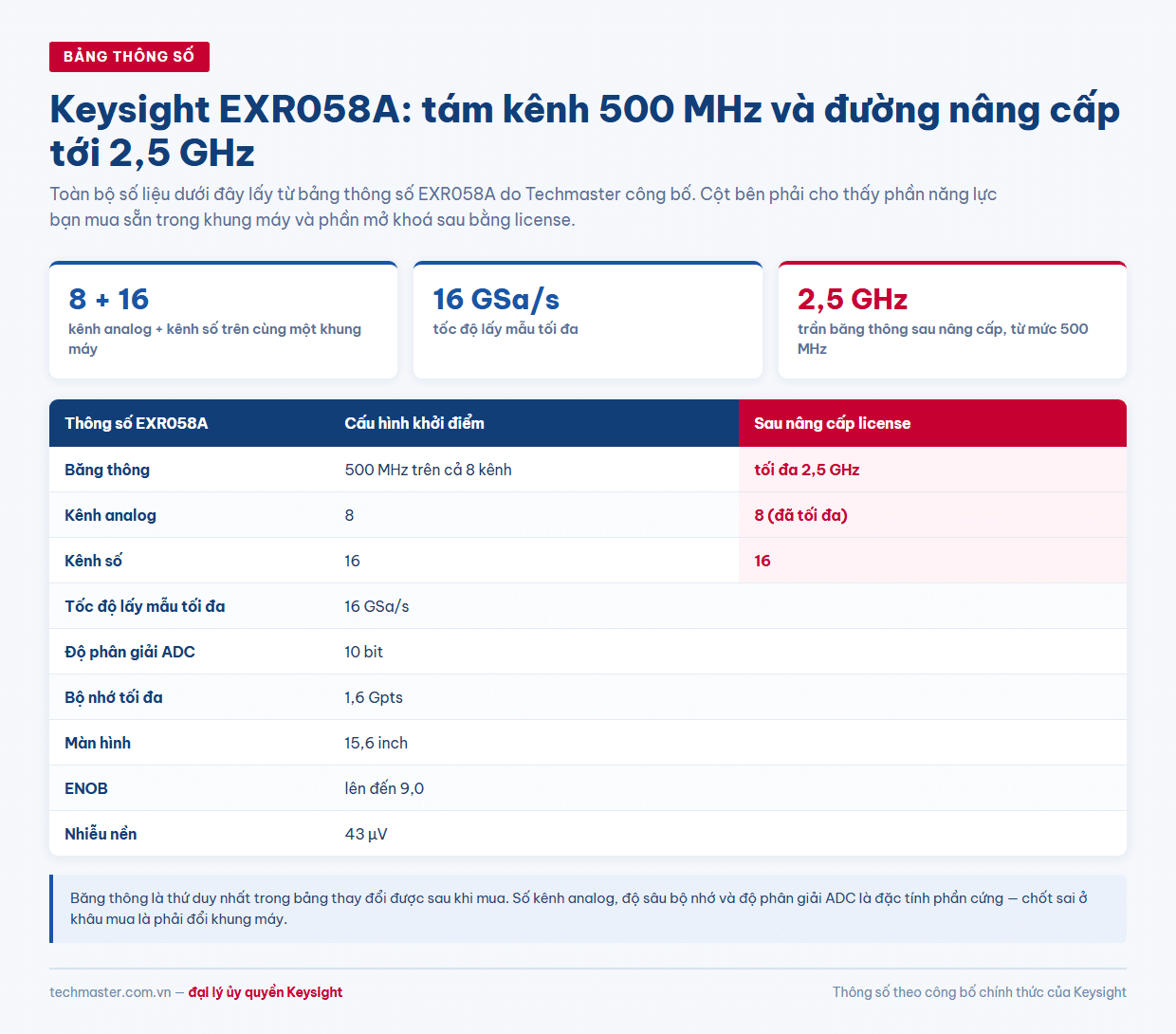

| Trục quyết định | Sửa được sau khi mua? | Vị thế của EXR058A |
|---|---|---|
| Số kênh analog | Không | 8 — mức cao nhất trong dòng |
| Kênh số | Không | 16, có sẵn |
| Băng thông | Có, bằng license | 500 MHz → 2,5 GHz |
| Bộ nhớ / tốc độ lấy mẫu | Không | 1,6 Gpts / 16 GSa/s |
| Độ phân giải ADC | Không | 10 bit, ENOB tới 9,0 |
Nếu bạn đang cân giữa EXR058A và một máy hai kênh băng thông cao hơn, hãy đọc thêm bài so sánh Keysight MSOX6002A với cấp máy thấp hơn — nó xử lý đúng tình huống ngược lại, khi băng thông quan trọng hơn số kênh. Với các cấu hình bốn kênh tầm trung, bài so sánh Keysight MSOX3104G cho thêm một điểm neo.

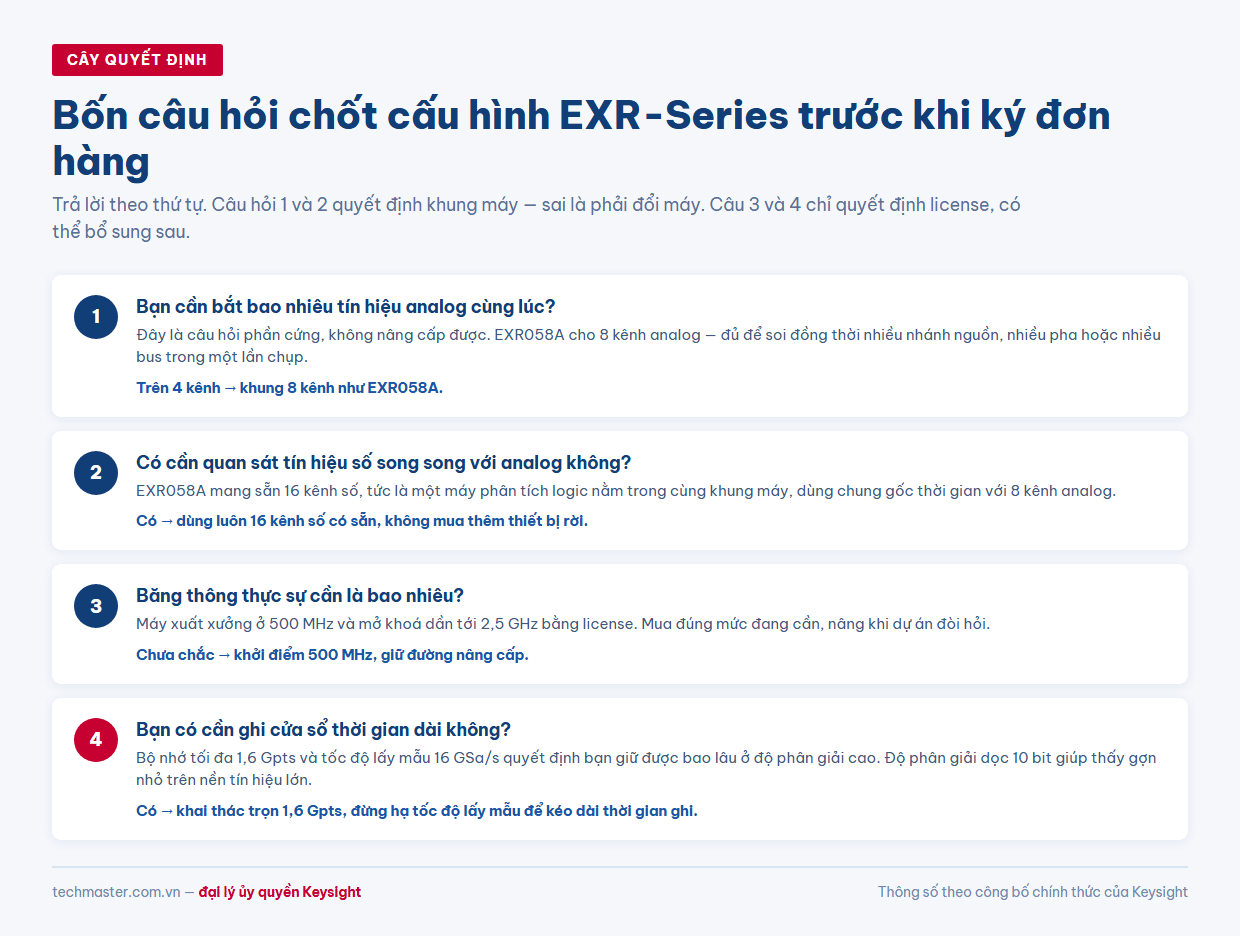

Ba sai lầm hay gặp khi chốt cấu hình
Sai lầm thứ nhất: mua dư băng thông, thiếu kênh. Đây là lỗi phổ biến nhất, vì băng thông là con số được quảng cáo nhiều nhất và dễ so sánh nhất. Nhưng với máy hiện sóng EXR-Series Keysight, băng thông là trục duy nhất sửa được sau; số kênh thì không. Mua dư thứ sửa được và thiếu thứ không sửa được là đúng thứ tự ngược.
Sai lầm thứ hai: bỏ qua kênh số vì “chưa dùng đến”. Trên EXR058A, mười sáu kênh số đã nằm sẵn trong khung máy — không có lựa chọn bỏ chúng đi để lấy giá thấp hơn. Vì vậy câu hỏi đúng không phải “có nên mua kênh số không” mà “mình đã tận dụng chúng chưa”.
Sai lầm thứ ba: tính bộ nhớ theo trần thay vì theo bài đo. Con số 1,6 Gpts chỉ có nghĩa khi đặt cạnh độ dài sự kiện thật của bạn. Hãy làm phép nhân ở phần trên trước khi ký, chứ đừng chọn theo cảm giác “càng nhiều càng tốt”.
Cả ba sai lầm đều dẫn tới cùng một hậu quả: một khung máy đúng tiền nhưng sai trục. Thông số đầy đủ và các mức license hiện có được liệt kê trên trang sản phẩm EXR058A.
Chốt lại
EXR058A là lựa chọn đúng khi bài toán của bạn bị giới hạn bởi số đường tín hiệu chứ không phải bởi tần số. Tám kênh analog cộng mười sáu kênh số cho phép đặt toàn bộ hệ thống lên màn hình trong một lần chụp, còn băng thông thì cứ mua đúng mức đang cần rồi nâng sau. Ngược lại, nếu bạn chỉ soi hai đường nhưng cần lên hàng gigahertz ngay, khung máy nhiều kênh là tiền đặt sai chỗ.
Xem toàn bộ cấu hình đang phân phối trong danh mục EXR-Series, hoặc mở rộng sang danh mục máy hiện sóng để đối chiếu các dòng khác. Thông số cấu hình và mức EXR058A giá theo từng license nâng cấp, đội kỹ thuật Techmaster tư vấn trực tiếp theo bài đo của bạn — kèm hiệu chuẩn ISO/IEC 17025 tại phòng lab của công ty.
