Một chiếc máy hiện sóng bốn kênh tầm trung thường bị mua theo đúng một con số: băng thông. Nhưng khi đặt Keysight DSOX3014G lên bàn đo thật, thứ quyết định việc bạn có gỡ được lỗi hay không hiếm khi là 100 MHz — mà là tốc độ máy vẽ lại màn hình, là việc có sẵn một nguồn kích thích ngay trong máy, và là việc bạn có nhìn được tín hiệu số song song với dạng sóng tương tự hay không.
Bài này đi qua bốn tình huống đo cụ thể, mỗi tình huống dựa vào một thông số khác nhau của máy. Toàn bộ số liệu lấy từ trang sản phẩm chính hãng, và có một điểm cấu hình rất hay bị hiểu nhầm sẽ được nói rõ ngay ở phần đầu.

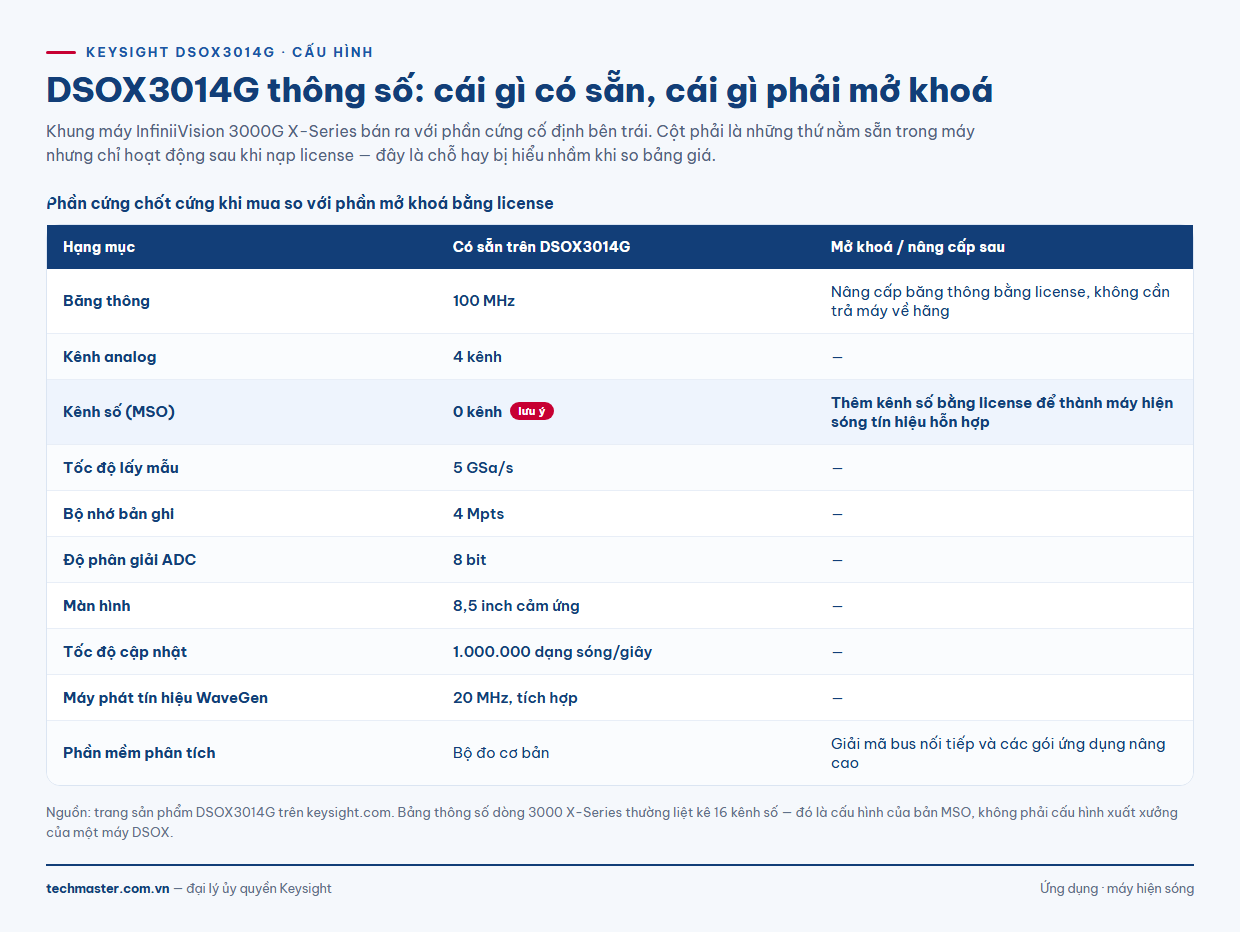

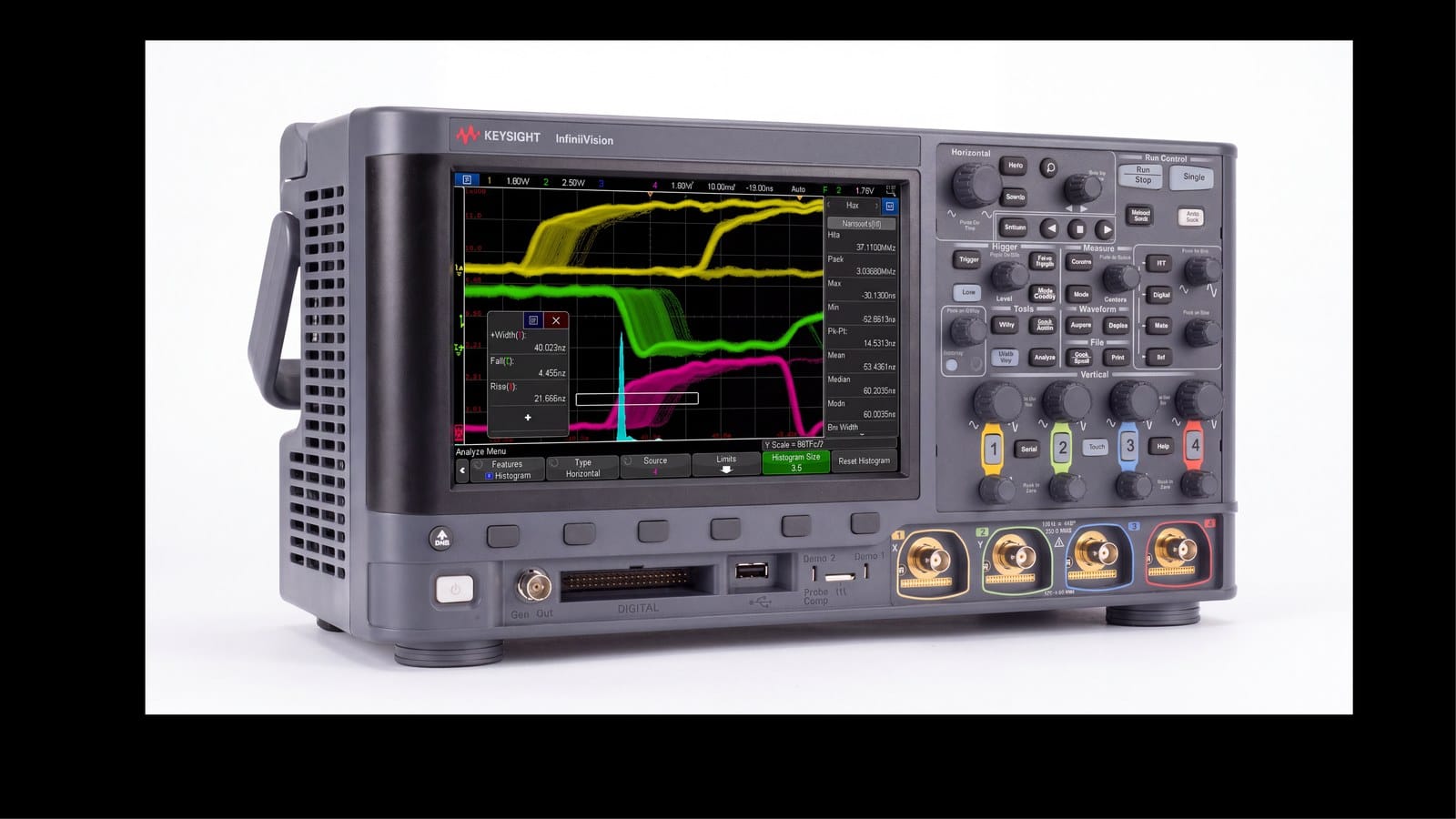

DSOX3014G thông số: bốn kênh tương tự, không có kênh số sẵn
Đây là chỗ cần thống nhất trước khi bàn ứng dụng. Bảng thông số của cả dòng 3000 X-Series thường liệt kê 16 kênh số — nhưng đó là cấu hình của bản MSO. Tiền tố DSOX nghĩa là máy xuất xưởng với bốn kênh tương tự và không có kênh số. Phần cứng cho kênh số nằm sẵn trong khung; nó chỉ được mở ra bằng license, và Keysight gọi đây là khả năng nâng cấp trọn đời: thêm băng thông, thêm kênh số, thêm gói phần mềm ứng dụng vào bất kỳ lúc nào.

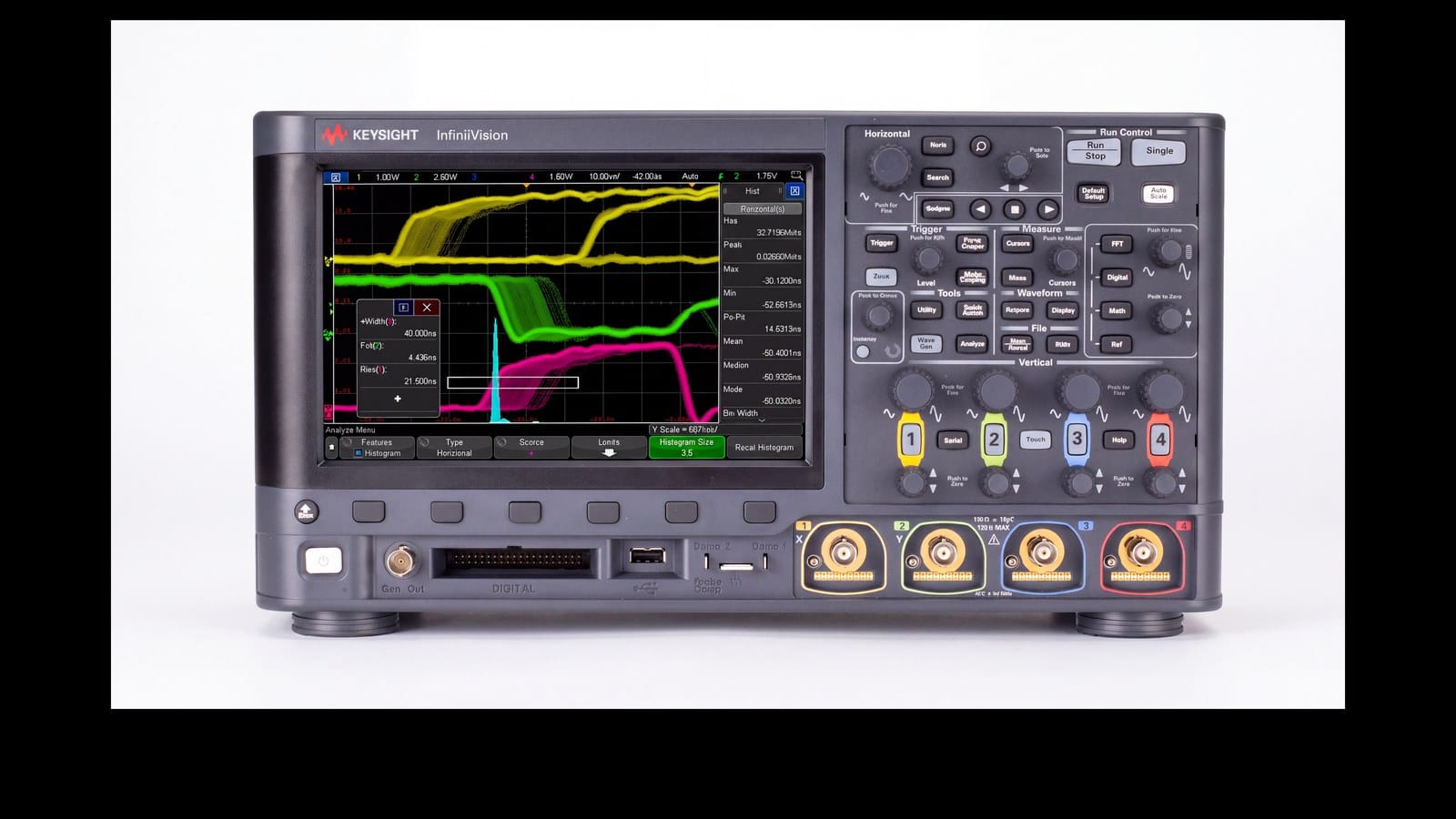

Các con số còn lại đều là cấu hình gốc: tốc độ lấy mẫu 5 GSa/s, bộ nhớ bản ghi 4 Mpts, ADC 8 bit, màn hình cảm ứng 8,5 inch, tốc độ cập nhật 1.000.000 dạng sóng mỗi giây, và một máy phát tín hiệu WaveGen 20 MHz nằm sẵn trong máy. Bạn có thể đối chiếu chi tiết trên trang máy hiện sóng Keysight DSOX3014G của Techmaster.
Ứng dụng 1 — Soi nhiễu chuyển mạch trên nguồn xung
Bài đo kinh điển của một bo nguồn: tìm gai nhiễu ở thời điểm transistor đóng cắt. Vấn đề không phải biên độ mà là bạn có bắt được đúng chu kỳ có gai hay không.
Ở đây thông số quyết định là tốc độ cập nhật. Với 1.000.000 dạng sóng mỗi giây, máy vẽ lại màn hình đủ dày để một sự kiện chỉ xuất hiện vài lần trong một giây vẫn hiện lên thành vệt sáng mờ trên nền các chu kỳ bình thường. Trên một máy chậm hơn, cùng sự kiện đó rơi vào khoảng thời gian chết giữa hai lần quét và bạn sẽ kết luận nhầm là mạch sạch.
Quy trình thực tế gồm ba bước: đặt trigger theo cạnh trên tín hiệu điều khiển cổng, mở thêm một kênh đo điện áp đầu ra, rồi dùng chế độ trigger theo độ rộng xung để lọc riêng những chu kỳ bất thường. Bốn kênh vừa đủ cho cổng, máng, đầu ra và dòng qua shunt — bốn đại lượng cần nhìn cùng lúc để kết luận nguyên nhân.
Ứng dụng 2 — Đo đáp ứng mạch mà không cần máy phát rời
Khi cần biết một mạch lọc hoặc một tầng khuếch đại đáp ứng thế nào, bạn cần một nguồn kích thích. WaveGen 20 MHz tích hợp giải quyết đúng việc này: phát sin, vuông, xung, tam giác hoặc nhiễu ngay từ chính chiếc máy đang đo, đồng bộ sẵn với phần thu.
Lợi ích thực tế không nằm ở chất lượng tín hiệu — một máy phát chuyên dụng vẫn cho méo hài và jitter tốt hơn — mà nằm ở chỗ bàn đo bớt được một thiết bị, một bộ dây và một bước đồng bộ. Với các phép quét đáp ứng thô, kiểm tra thông mạch hay tạo tín hiệu chuẩn để hiệu chỉnh đầu dò, mức chất lượng của WaveGen là quá đủ.
Ranh giới nên biết: nếu phép đo của bạn nhạy với méo hài hoặc jitter — ví dụ đo đáp ứng của một mạch analog độ chính xác cao — hãy giữ máy phát chuyên dụng. Nếu chỉ cần một nguồn kích thích tiện tay, WaveGen thay thế được.
Ứng dụng 3 — Gỡ rối bus nối tiếp trên bo mạch nhúng
Đây là tình huống mà cấu hình xuất xưởng của DSOX3014G chạm trần, và biết trước điều đó sẽ tiết kiệm rất nhiều thời gian khi lập dự toán.
Để đọc được nội dung một bus như I²C, SPI hay UART, bạn cần hai thứ: kênh để bắt tín hiệu, và gói giải mã để dịch mức điện áp thành khung dữ liệu. Với bốn kênh tương tự, DSOX3014G bắt được các bus ít dây trực tiếp trên kênh analog. Nhưng khi số đường tín hiệu vượt quá bốn — ví dụ cần nhìn đồng thời clock, dữ liệu, chip select và vài đường điều khiển — thì bạn cần license kênh số.
Với các bus trong xe hơi, hãy kiểm tra kỹ điều kiện license trước khi chốt cấu hình: trên dòng 3000G, khả năng giải mã CAN-FD và LIN đi kèm gói ứng dụng ô tô riêng, không nằm trong bộ đo cơ bản. Đây là khoản chi phí phát sinh phổ biến nhất khi mua máy cho phòng lab ô tô.
Ứng dụng 4 — Bàn thí nghiệm và đào tạo
Trong phòng thí nghiệm trường kỹ thuật, thứ được đánh giá cao lại không phải băng thông. Màn hình cảm ứng 8,5 inch cho phép sinh viên thao tác trực tiếp trên dạng sóng thay vì mò qua nhiều lớp menu; WaveGen tích hợp nghĩa là mỗi bàn chỉ cần một thiết bị thay vì hai; và khả năng nâng cấp bằng license cho phép nhà trường mua cấu hình gốc trong năm đầu rồi mở rộng khi chương trình học đi sâu hơn.
So sánh nội bộ trong dòng cũng đáng cân nhắc: nếu bài giảng cần soi bus số ngay từ đầu thì bản MSO là điểm xuất phát hợp lý hơn — chúng tôi đã phân tích riêng trong bài so sánh MSOX3104G với dòng 3000G X-Series. Nếu cần trần băng thông cao hơn cho môn cao tần, tham khảo đánh giá DSOX3054G 500 MHz.
Bảng tóm tắt: mỗi ứng dụng dựa vào thông số nào
| Tình huống đo | Thông số quyết định | Có sẵn trên cấu hình gốc? |
|---|---|---|
| Bắt gai nhiễu chuyển mạch thưa | 1.000.000 dạng sóng/giây | Có |
| Nhìn 4 đại lượng cùng lúc | 4 kênh tương tự | Có |
| Kích thích mạch tại chỗ | WaveGen 20 MHz tích hợp | Có |
| Lưu bản ghi dài để soi lại | Bộ nhớ 4 Mpts, lấy mẫu 5 GSa/s | Có |
| Soi bus số nhiều đường | Kênh số (MSO) | Không — cần license |
| Giải mã bus ô tô CAN-FD/LIN | Gói ứng dụng ô tô | Không — cần license |
| Vượt trần 100 MHz | Nâng cấp băng thông | Không — cần license |

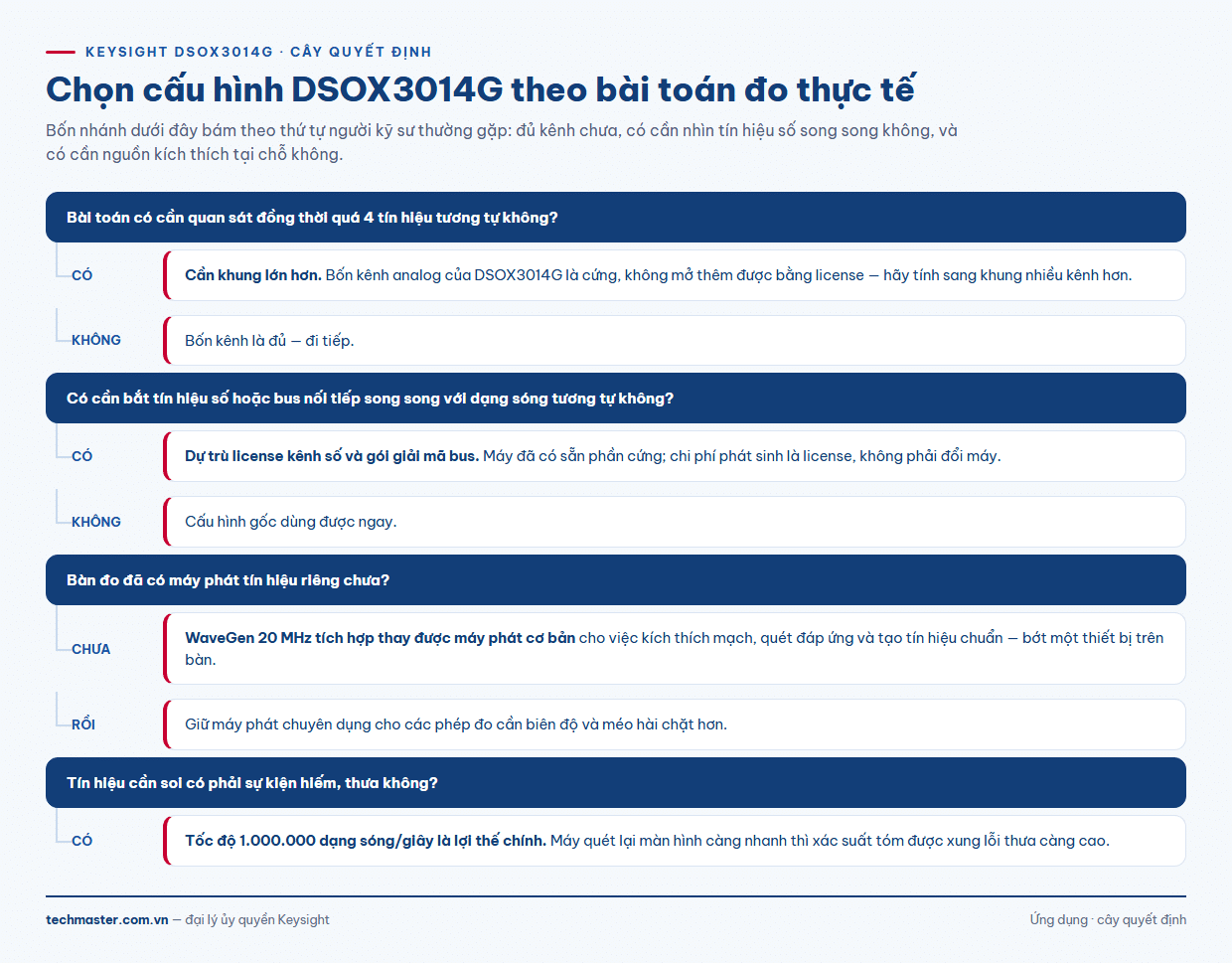

Chọn DSOX3014G khi nào
DSOX3014G hợp lý khi bài toán của bạn cần đúng bốn kênh tương tự, tín hiệu nằm dưới 100 MHz, và bạn muốn một khung máy có đường nâng cấp rõ ràng thay vì phải đổi máy khi nhu cầu lớn lên. Cấu trúc license của dòng 3000G nghĩa là chi phí ban đầu thấp nhưng cần được lập kế hoạch: hãy liệt kê trước những gói sẽ cần trong hai đến ba năm tới và cộng vào tổng chi phí sở hữu, thay vì chỉ so DSOX3014G giá ở cấu hình gốc.
Nếu ngay từ đầu bạn đã biết mình cần kênh số, mua thẳng bản MSO thường rẻ hơn mua bản DSO rồi nâng cấp. Ngược lại, nếu công việc chủ yếu là đo nguồn, đo analog và kiểm tra chức năng, cấu hình gốc dùng được nhiều năm. Xem thêm các lựa chọn khác trong nhóm 3000X-Series hoặc toàn bộ danh mục máy hiện sóng tại Techmaster.
Một lưu ý cuối về đầu dò và phụ kiện, phần hay bị bỏ khỏi dự toán: bốn kênh nghĩa là bốn đầu dò. Đầu dò thụ động đi kèm máy đủ cho các phép đo điện áp thông thường, nhưng đo dòng cần kẹp dòng riêng, và đo trên mạch có điện thế nổi cần đầu dò vi sai. Với bài đo nguồn xung ở phần đầu bài, bộ tối thiểu thường là hai đầu dò thụ động, một kẹp dòng và một đầu dò vi sai — hãy tính khoản này vào cùng lúc với thân máy. Danh sách phụ kiện tương thích của máy hiện sóng 3000X-Series Keysight DSOX3014G có trên trang sản phẩm, kèm khuyến nghị theo từng loại phép đo.
Để nhận cấu hình đề xuất và báo giá kèm license phù hợp với bài toán cụ thể, liên hệ Techmaster Electronics — đại lý ủy quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025.
