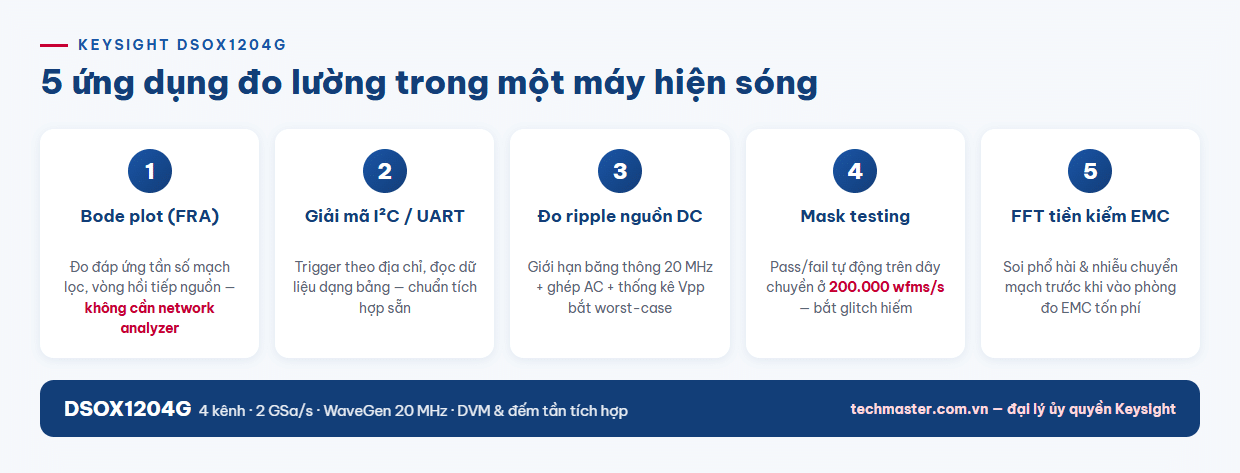

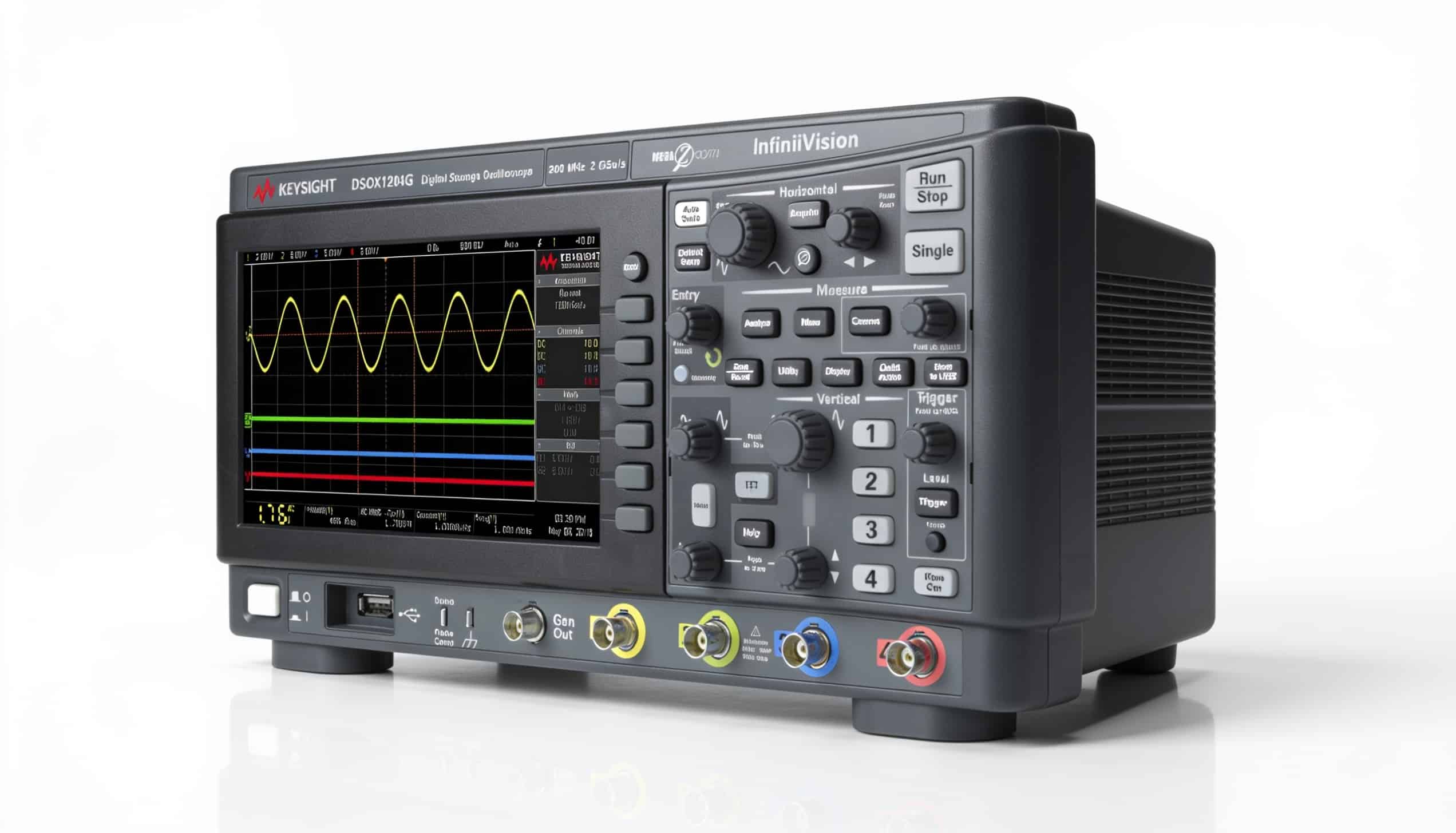

Nhiều kỹ sư mua máy hiện sóng 4 kênh nhưng thực tế chỉ dùng như máy 2 kênh cộng chức năng chụp màn hình. Với máy hiện sóng Keysight DSOX1204G, phần giá trị lớn nhất lại nằm ở những tính năng tích hợp sẵn: máy phát sóng WaveGen 20 MHz, phân tích đáp ứng tần số (FRA), giải mã giao thức nối tiếp, vôn kế số và bộ đếm tần. Bài viết này đi qua 5 ứng dụng cụ thể — kèm thao tác thiết lập — để bạn khai thác đúng số tiền đã bỏ ra.
1. Đo Bode plot cho mạch lọc và vòng hồi tiếp nguồn — không cần network analyzer
Đây là tính năng “ăn tiền” nhất trên bản G. DSOX1204G dùng WaveGen tích hợp quét tần số qua mạch cần đo, đồng thời so biên độ/pha giữa hai kênh để vẽ trực tiếp biểu đồ gain và phase.

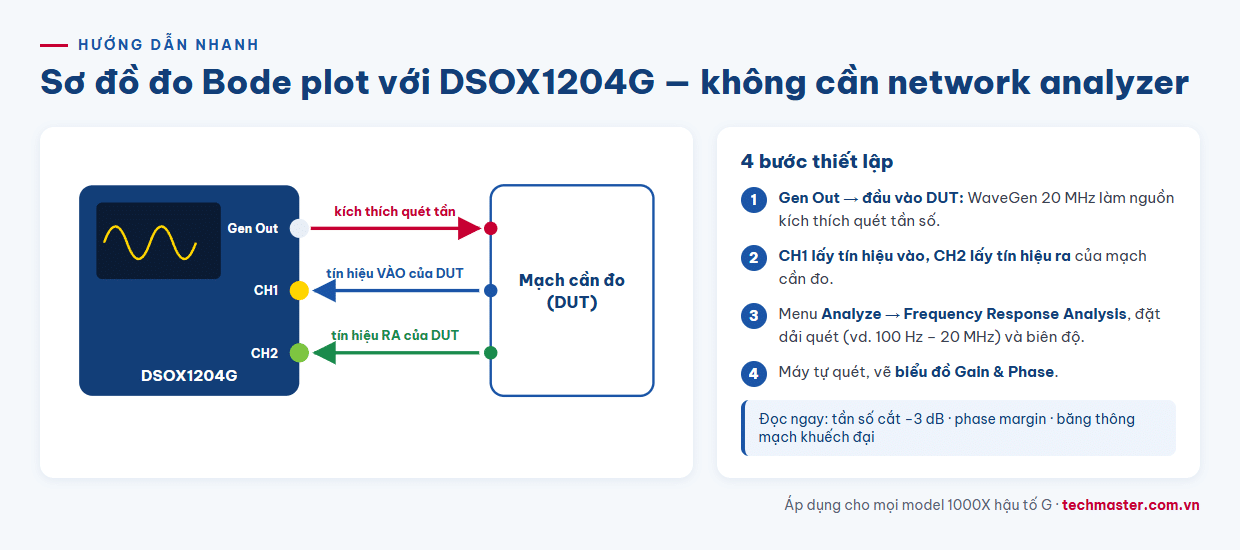

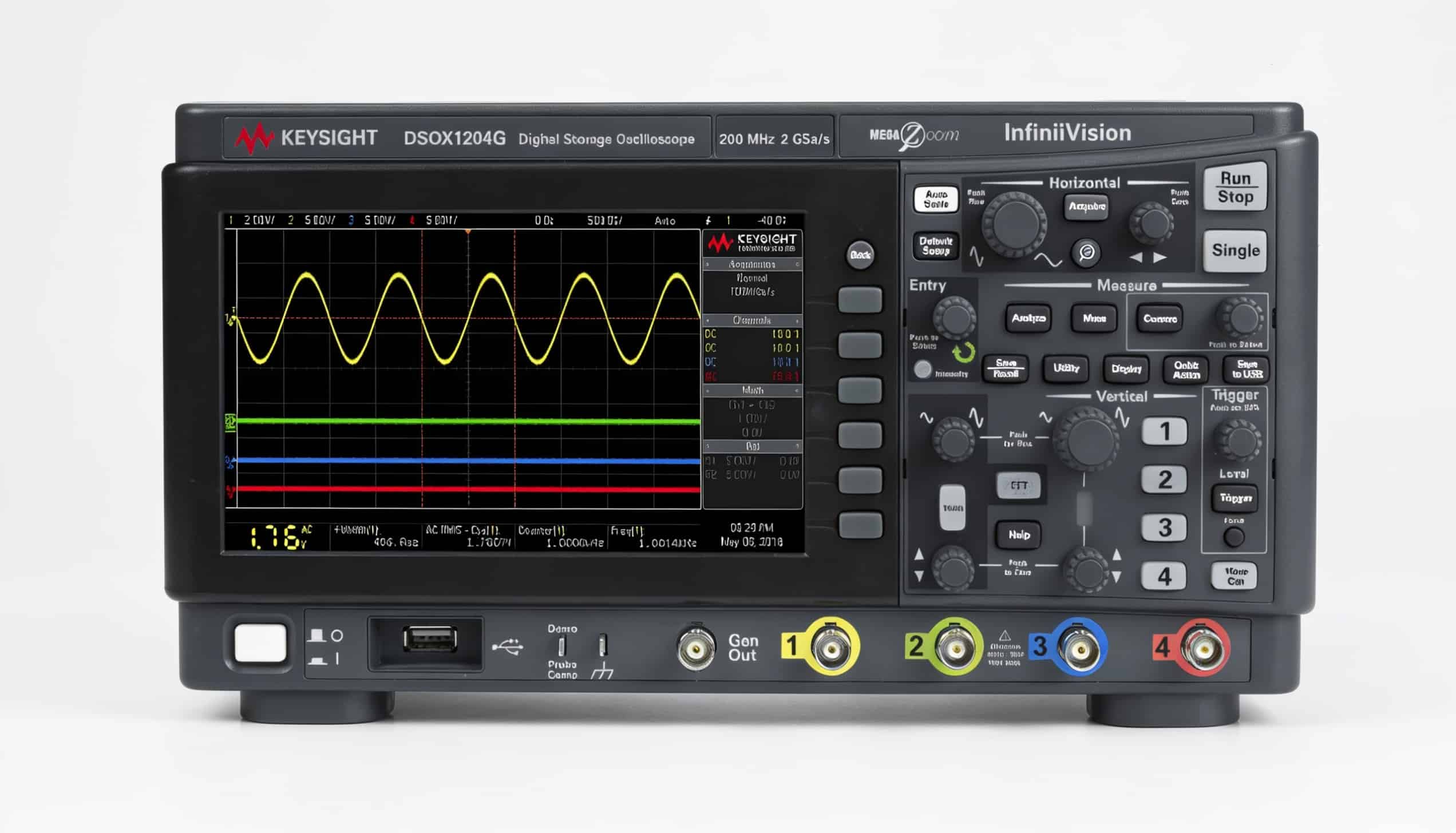

Thiết lập điển hình khi đo đáp ứng mạch lọc:
- WaveGen Out → đầu vào mạch; CH1 lấy tín hiệu vào, CH2 lấy tín hiệu ra.
- Menu Analyze → Frequency Response Analysis, đặt dải quét (ví dụ 100 Hz – 20 MHz) và biên độ nguồn kích thích.
- Máy tự quét và vẽ Bode plot; đọc ngay tần số cắt −3 dB và margin pha.
Ứng dụng thực tế: kiểm tra loop response của nguồn DC-DC, xác nhận tần số cắt mạch lọc anti-aliasing, đo băng thông mạch khuếch đại — những phép đo mà trước đây phòng lab phải trang bị thêm thiết bị chuyên dụng.
2. Giải mã I²C và UART khi debug hệ nhúng — giải mã I2C UART tiêu chuẩn
DSOX1204G giải mã I²C và UART/RS-232 tiêu chuẩn, hiển thị dữ liệu dạng bảng thay vì bắt bạn đọc từng bit trên waveform. Lợi thế 4 kênh phát huy rõ ở đây: CH1/CH2 cho SDA/SCL, hai kênh còn lại quan sát tín hiệu interrupt hoặc nguồn — thấy được quan hệ nhân quả giữa giao tiếp và hành vi mạch.
Mẹo thực chiến: khi bus I²C chập chờn, trigger theo địa chỉ slave cụ thể rồi soi cạnh xung SCL ở thang thời gian nhỏ — phần lớn lỗi nằm ở điện trở pull-up sai trị số làm cạnh lên quá chậm, điều chỉ máy hiện sóng mới “nhìn” thấy còn logic analyzer thuần thì không.
3. Kiểm tra ripple và nhiễu nguồn DC
Với tốc độ lấy mẫu 2 GSa/s và băng thông tới 200 MHz, DSOX1204G đo tốt ripple tần số chuyển mạch (thường 100 kHz – 2 MHz) lẫn spike do chuyển mạch nhanh. Thao tác chuẩn:
- Giới hạn băng thông kênh 20 MHz để loại nhiễu RF không liên quan (đúng khuyến nghị đo ripple phổ biến).
- Ghép AC, dùng que đo với vòng ground ngắn nhất có thể — vòng đất dài tự sinh nhiễu cảm ứng làm kết quả xấu hơn thực tế.
- Dùng phép đo tự động Vpp kết hợp thống kê để bắt worst-case thay vì đọc một khung hình.
4. Mask testing — kiểm tra pass/fail hàng loạt trên dây chuyền
Tính năng mask test cho phép “đóng khung” dạng sóng chuẩn rồi đếm tự động mọi lần tín hiệu vi phạm. Ở tốc độ cập nhật 200.000 dạng sóng/giây, máy bắt được glitch hiếm mà mắt người và máy hiện sóng chậm hơn sẽ bỏ lọt. Trên dây chuyền lắp ráp, kỹ thuật viên chỉ cần nhìn PASS/FAIL — giảm phụ thuộc tay nghề từng người.
5. FFT: nhìn tín hiệu ở miền tần số trước khi mang đi đo EMC
Phân tích FFT tích hợp giúp phát hiện sớm thành phần hài và nhiễu chuyển mạch trước khi sản phẩm vào phòng đo EMC tốn phí. Kết hợp 4 kênh, bạn so được phổ tại nhiều điểm trên mạch cùng lúc để khoanh vùng nguồn phát nhiễu. Với nhu cầu phân tích phổ chuyên sâu hơn, Techmaster có sẵn các dòng máy phân tích phổ Keysight chuyên dụng.
Bonus: DVM và bộ đếm tần tích hợp
Vôn kế số 3 chữ số và bộ đếm tần tích hợp hiển thị thường trực không chiếm kênh đo — tiện khi cân chỉnh mạch cần theo dõi đồng thời một giá trị DC và dạng sóng. Với phép đo điện áp chính xác cao hơn, hãy dùng đồng hồ vạn năng chuyên dụng — xem danh mục thiết bị đo lường Keysight.
Ai nên chọn DSOX1204G cho các ứng dụng trên?
Nếu công việc của bạn gồm cả thiết kế nguồn, debug vi điều khiển và kiểm tra sản xuất, cấu hình 4 kênh + WaveGen của Keysight DSOX1204G gói được cả 5 ứng dụng trong một thiết bị 7 inch. Trường hợp chỉ cần 2 kênh, bản DSOX1202G giữ nguyên WaveGen/FRA với chi phí thấp hơn — xem bài so sánh chi tiết 6 model dòng 1000X để chọn đúng cấu hình.
Câu hỏi thường gặp
DSOX1204G có đo được Bode plot không?
Có. Tính năng phân tích đáp ứng tần số (FRA) là tiêu chuẩn trên các model hậu tố G, dùng WaveGen tích hợp làm nguồn quét.
DSOX1204G giải mã được giao thức nào?
I²C và UART/RS-232 là tiêu chuẩn. Nhu cầu CAN/LIN hoặc giao thức khác, liên hệ Techmaster để được tư vấn tùy chọn hoặc dòng máy phù hợp.
Muốn học nhanh các phép đo này có tài liệu tiếng Việt không?
Kỹ sư Techmaster hỗ trợ hướng dẫn sử dụng khi bàn giao máy; máy cũng có sẵn trợ giúp tích hợp và tín hiệu đào tạo để tự thực hành.
