Dòng máy hiện sóng Keysight InfiniiVision 1000X-Series là lựa chọn nhập môn phổ biến nhất của Keysight cho phòng lab giáo dục, xưởng sản xuất và nhóm R&D. Tuy cùng một nền tảng, 6 model trong dòng — EDUX1052A, EDUX1052G, DSOX1202A, DSOX1202G, DSOX1204A và DSOX1204G — khác nhau đáng kể về băng thông, số kênh và máy phát sóng tích hợp. Bài viết này so sánh trực tiếp từng thông số theo tài liệu chính thức của Keysight, kèm cây quyết định để bạn chọn đúng model ngay lần đầu.
Quy tắc đặt tên: đọc model là biết cấu hình
Keysight mã hóa cấu hình ngay trong tên model, nắm được quy tắc này là bạn đã tự so sánh được một nửa:
- EDUX = phân khúc giáo dục (50 MHz) · DSOX = phân khúc kỹ thuật (70–200 MHz).
- Chữ số thứ ba: 2 = 2 kênh analog · 4 = 4 kênh analog.
- Hậu tố G = tích hợp máy phát sóng WaveGen 20 MHz · hậu tố A = không có WaveGen.

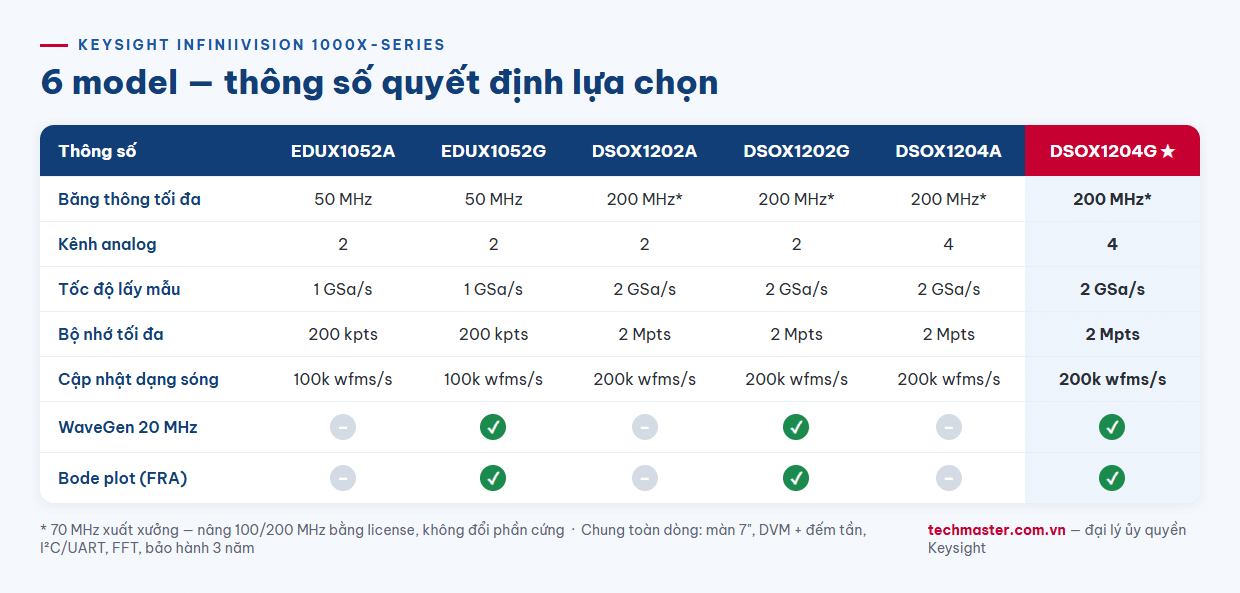

Bảng so sánh 6 model Keysight 1000X-Series
Số liệu tổng hợp từ trang sản phẩm chính thức keysight.com (07/2026):
| Thông số | EDUX1052A | EDUX1052G | DSOX1202A | DSOX1202G | DSOX1204A | DSOX1204G |
|---|---|---|---|---|---|---|
| Băng thông | 50 MHz | 50 MHz | 70 MHz — nâng cấp 100/200 MHz bằng license | |||
| Kênh analog | 2 | 2 | 2 + trigger ngoài | 2 + trigger ngoài | 4 | 4 |
| Tốc độ lấy mẫu | 1 GSa/s | 1 GSa/s | 2 GSa/s | |||
| Độ sâu bộ nhớ | 200 kpts | 200 kpts | 2 Mpts | |||
| Tốc độ cập nhật | 100.000 wfms/s | 100.000 wfms/s | 200.000 wfms/s | |||
| WaveGen 20 MHz | — | ✔ | — | ✔ | — | ✔ |
| Bode plot (FRA) | — | ✔ | — | ✔ | — | ✔ |
| Màn hình | 7 inch WVGA · ADC 8-bit · USB 2.0 + LAN · bảo hành 3 năm | |||||
Các tính năng dùng chung toàn dòng: vôn kế số (DVM) và bộ đếm tần tích hợp, phân tích giao thức nối tiếp I²C và UART/RS-232 tiêu chuẩn, FFT, mask testing, tín hiệu đào tạo tích hợp cho giảng dạy.
Ba khác biệt quyết định giá trị sử dụng
1. Hậu tố G — không chỉ là máy phát sóng
WaveGen 20 MHz trên bản G không đơn thuần thay một function generator rời. Nó là điều kiện để mở tính năng Bode plot / phân tích đáp ứng tần số (FRA): máy tự quét tần số qua WaveGen rồi vẽ biểu đồ gain/phase — thứ trước đây phải mua network analyzer riêng mới làm được. Nếu bạn thiết kế nguồn xung, mạch lọc hay vòng hồi tiếp, chênh lệch giá giữa bản A và G rẻ hơn nhiều so với mua thêm một máy phát sóng độc lập.
2. 2 kênh hay 4 kênh
Với tín hiệu số và hệ nhúng, 2 kênh nhanh chóng trở nên chật chội: chỉ riêng debug giao tiếp SPI đã cần 3–4 tín hiệu đồng thời. Máy hiện sóng Keysight DSOX1204G với 4 kênh analog cho phép quan sát đồng thời clock, data, chip-select và tín hiệu điều khiển — điều mà DSOX1202G buộc phải đo lần lượt.
3. Băng thông nâng cấp bằng license
Điểm ít người để ý: các model DSOX120x xuất xưởng 70 MHz nhưng nâng lên 100 MHz hoặc 200 MHz chỉ bằng license phần mềm, không đổi phần cứng. Chiến lược hợp lý cho ngân sách hạn chế là mua cấu hình 70 MHz trước, nâng cấp khi dự án yêu cầu.

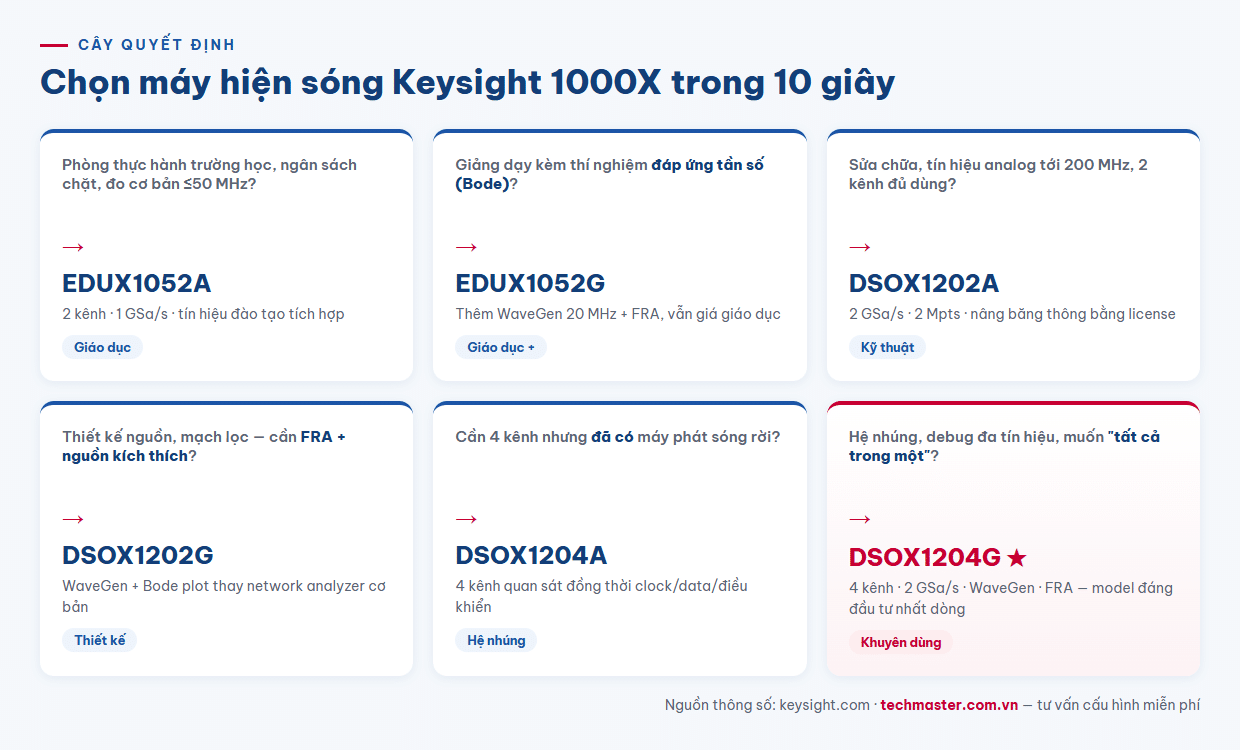

Cây quyết định: chọn model nào?
- Phòng thí nghiệm trường học, ngân sách chặt: EDUX1052A — đủ 50 MHz cho thực hành cơ bản, có tín hiệu đào tạo tích hợp.

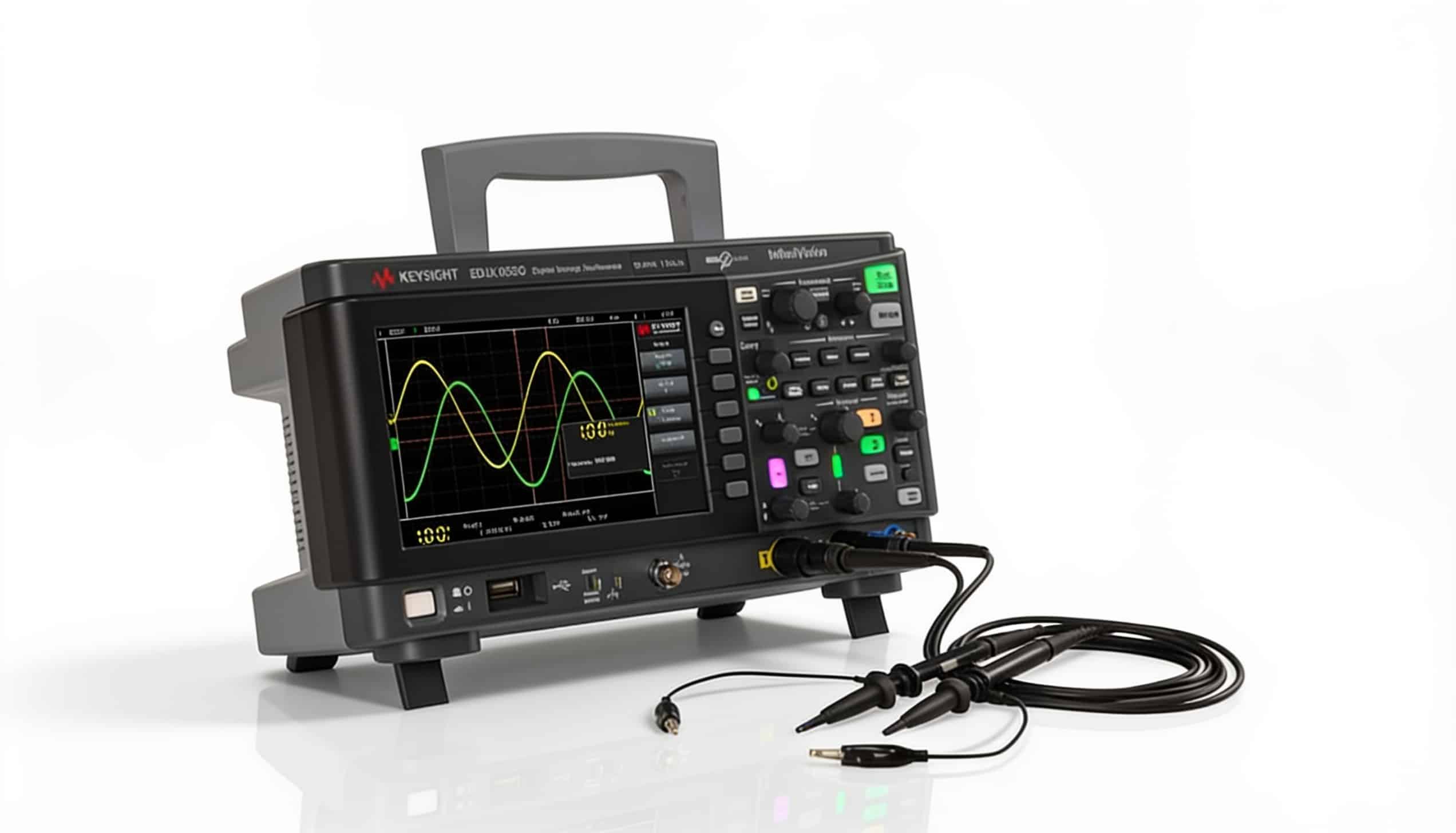

- Giảng dạy kèm thí nghiệm đáp ứng tần số: máy hiện sóng Keysight EDUX1052G — thêm WaveGen và Bode plot, vẫn ở mức giá giáo dục.
- Kỹ sư sửa chữa, tín hiệu analog ≤200 MHz, 2 kênh đủ dùng: DSOX1202A hoặc bản G nếu cần nguồn kích thích.

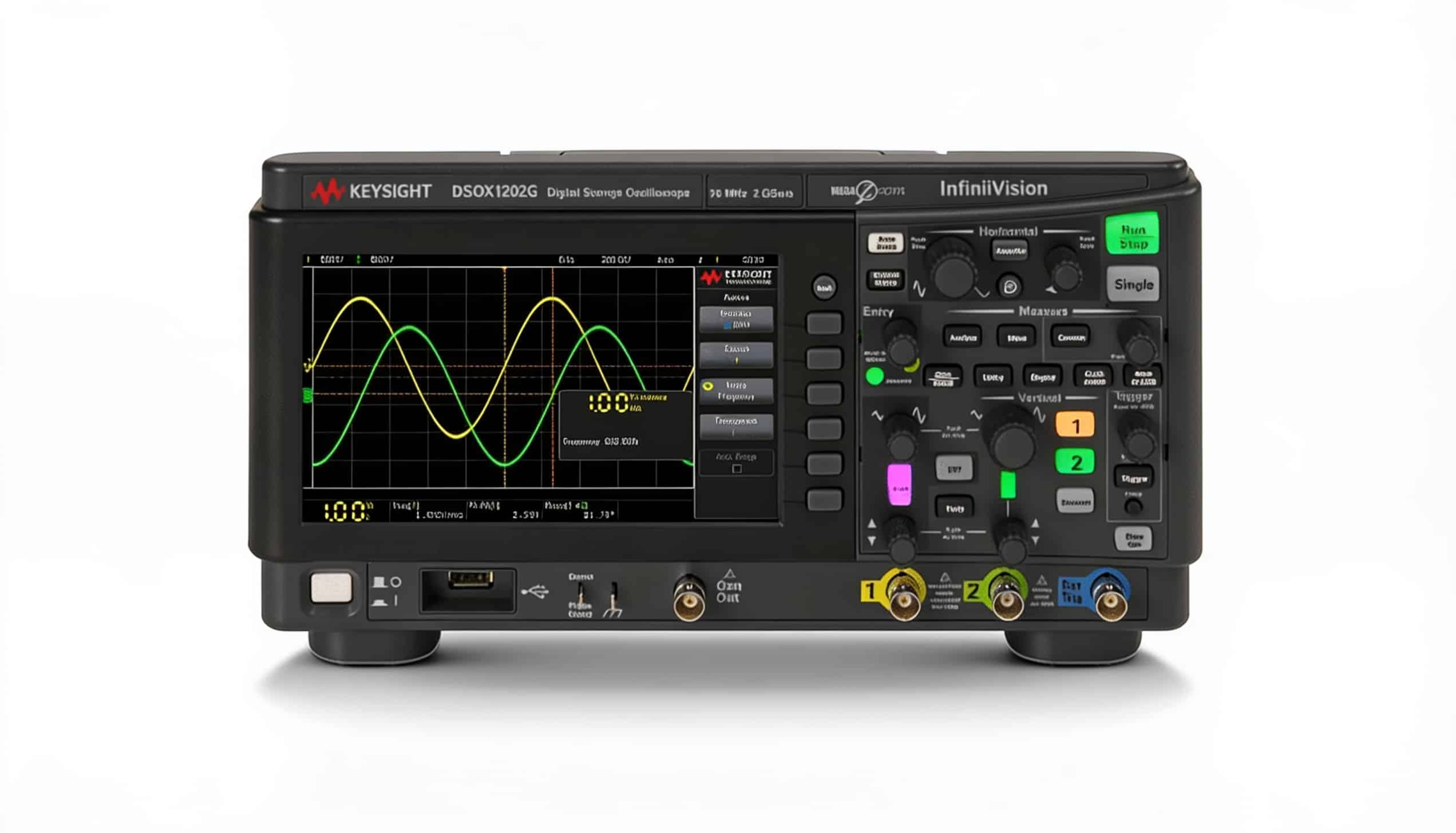

- Thiết kế nguồn, mạch lọc, cần FRA: máy hiện sóng Keysight DSOX1202G.
- Hệ nhúng, debug đa tín hiệu, cần “tất cả trong một”: DSOX1204G — 4 kênh, 2 GSa/s, WaveGen, FRA. Đây là model đáng đầu tư nhất dòng nếu ngân sách cho phép, và là lý do nó xuất hiện trong hầu hết phòng lab điện tử mà Techmaster triển khai.
- Cần 4 kênh nhưng đã có sẵn máy phát sóng rời: DSOX1204A.
Câu hỏi thường gặp
Keysight 1000X khác gì 2000X-Series?
2000X-Series bắt đầu từ 70 MHz lên tới 200 MHz nhưng có tốc độ cập nhật cao hơn, bộ nhớ sâu hơn và nhiều tùy chọn ứng dụng hơn; 1000X tối ưu cho chi phí. Nếu 1000X là “đủ dùng” thì 2000X là bước đệm lên phân khúc chuyên nghiệp — xem thêm các dòng tại danh mục máy hiện sóng Keysight.
Bản G có đáng chênh lệch giá so với bản A?
Nếu bạn từng cần đo đáp ứng tần số hoặc cần nguồn tín hiệu kích thích: có. WaveGen + FRA thay thế một thiết bị rời đắt hơn phần chênh lệch.
Máy có được bảo hành và hiệu chuẩn tại Việt Nam không?
Có. Techmaster Electronics là đại lý ủy quyền của Keysight tại Việt Nam, sản phẩm bảo hành chính hãng 3 năm và được hiệu chuẩn theo chuẩn ISO/IEC 17025.
Cần tư vấn cấu hình hoặc báo giá? Xem chi tiết thông số từng model tại trang dòng 1000X-Series hoặc liên hệ hotline Techmaster để được kỹ sư hỗ trợ chọn đúng cấu hình cho ứng dụng của bạn.
