Một đồng hồ vạn năng cầm tay được đánh giá không phải bằng số chức năng in trên vỏ, mà bằng số lần nó cho bạn câu trả lời đúng ở hiện trường. Keysight U1232A gộp sáu phép đo điện cơ bản vào một thân máy chạy pin, và có một chế độ khiến nó hợp với công việc điện công nghiệp hơn hẳn một đồng hồ để bàn. Bài này đi qua từng tình huống dùng thật, ánh xạ sang đúng chức năng máy có.
U1232A thông số: sáu đại lượng trên một núm xoay

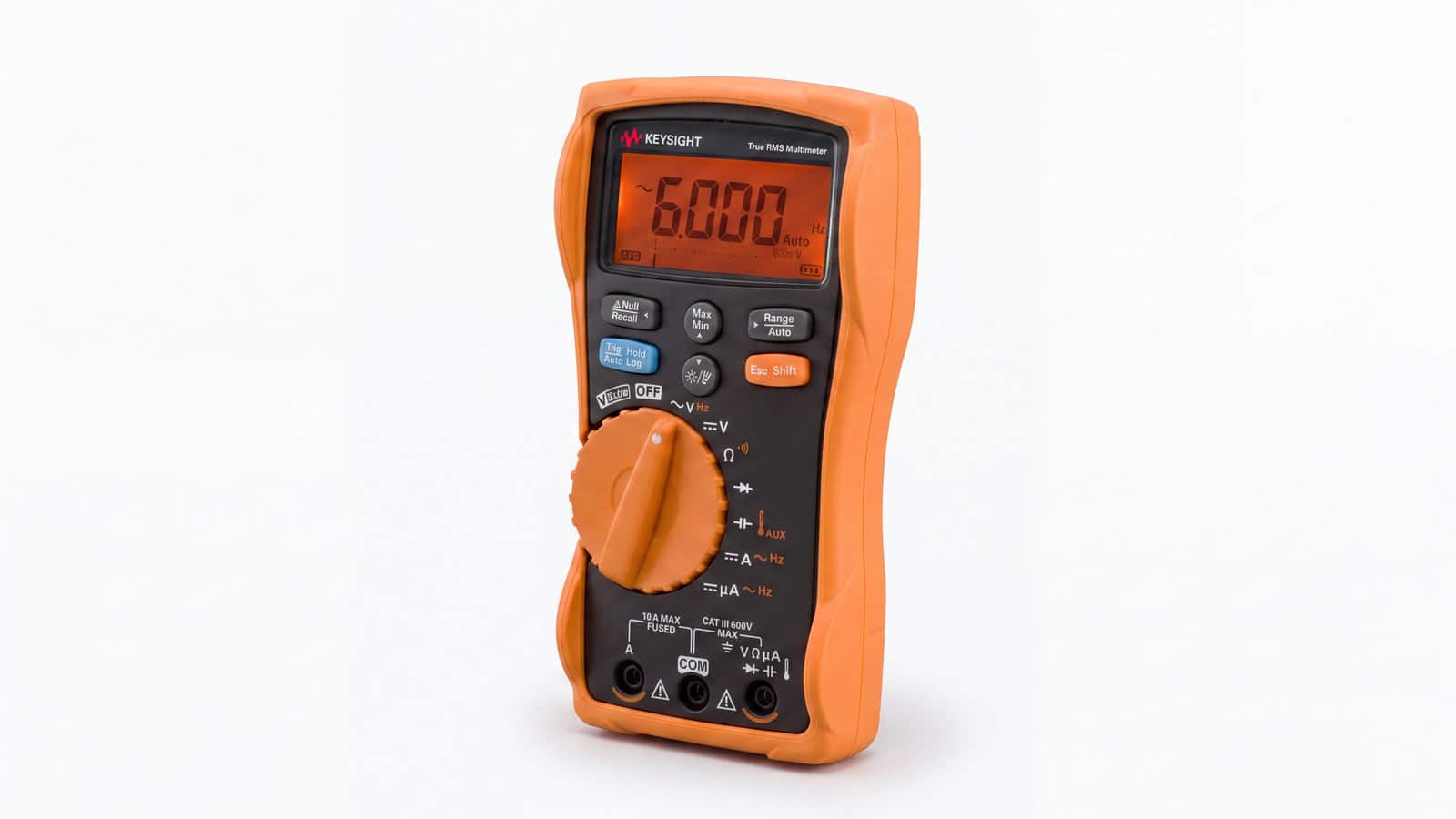

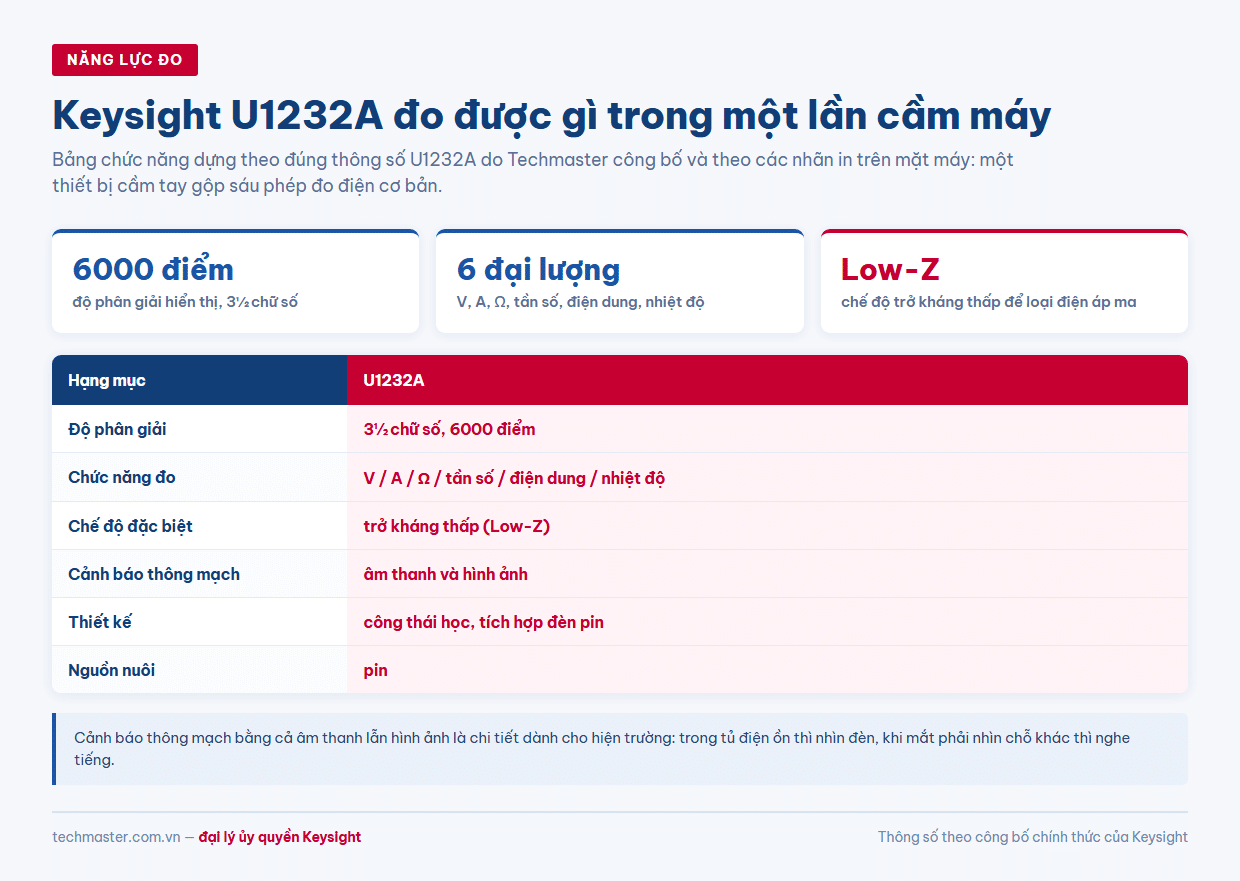

Bảng thông số của đồng hồ vạn năng cầm tay Keysight U1232A ngắn gọn: độ phân giải 3½ chữ số, 6000 điểm; đo điện áp, dòng điện, điện trở, tần số, điện dung và nhiệt độ; có chế độ trở kháng thấp (Low-Z); cảnh báo thông mạch bằng cả âm thanh lẫn hình ảnh; thiết kế công thái học tích hợp đèn pin; và chạy bằng pin.
Sáu đại lượng trên một núm xoay nghĩa là bạn không phải đổi thiết bị giữa chừng. Với công việc bảo trì, nơi mỗi lần quay lại xe lấy đồ là mười phút, điều đó quan trọng hơn một chữ số phân giải.

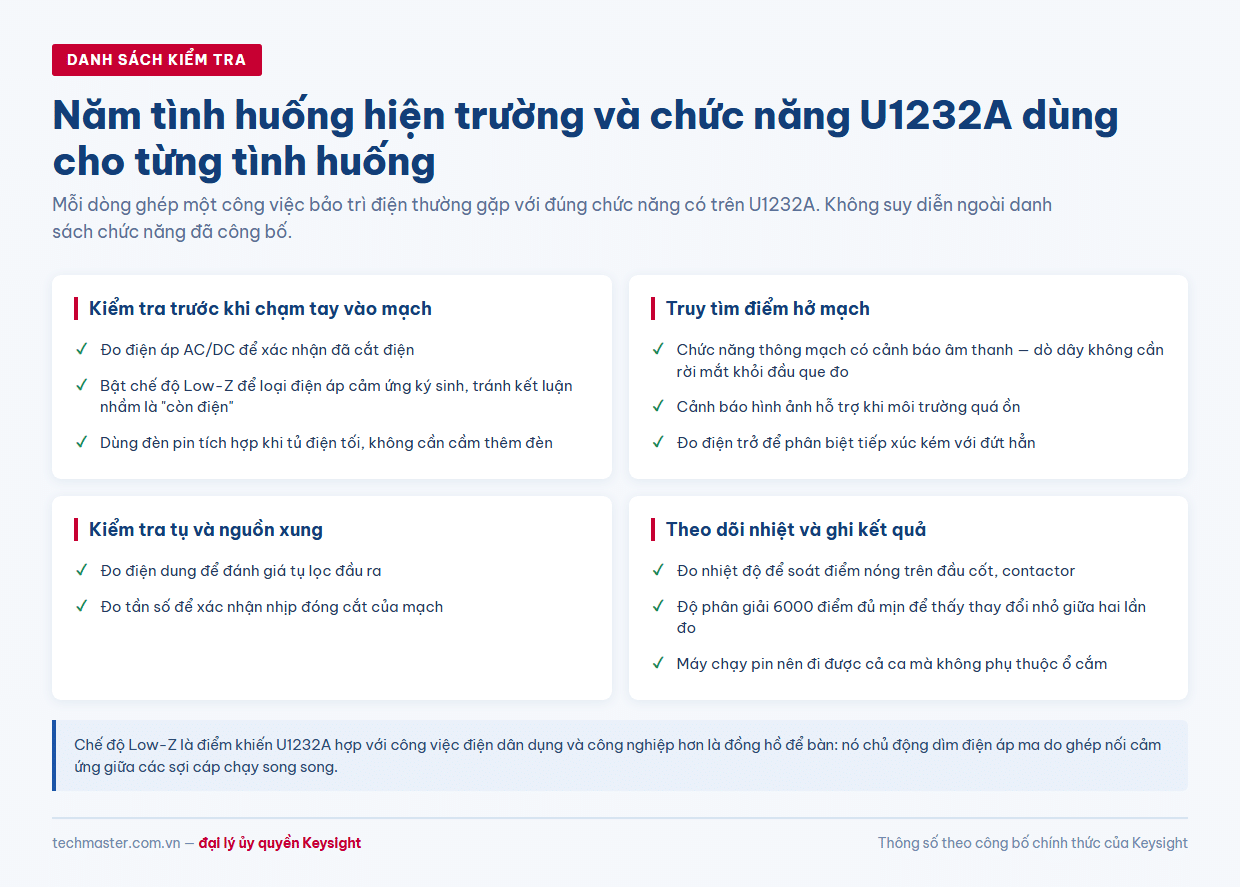

Ứng dụng 1: xác nhận đã cắt điện trước khi chạm tay
Đây là phép đo quan trọng nhất và cũng dễ sai nhất. Trong tủ điện, các sợi cáp chạy song song hàng mét sinh ra ghép nối điện dung. Một đồng hồ trở kháng cao đặt lên dây đã cắt điện vẫn có thể đọc vài chục vôn — điện áp ma. Kỹ thuật viên thấy số khác 0 thì dừng lại, mất thời gian; hoặc tệ hơn, quen với hiện tượng rồi bỏ qua cả trường hợp còn điện thật.

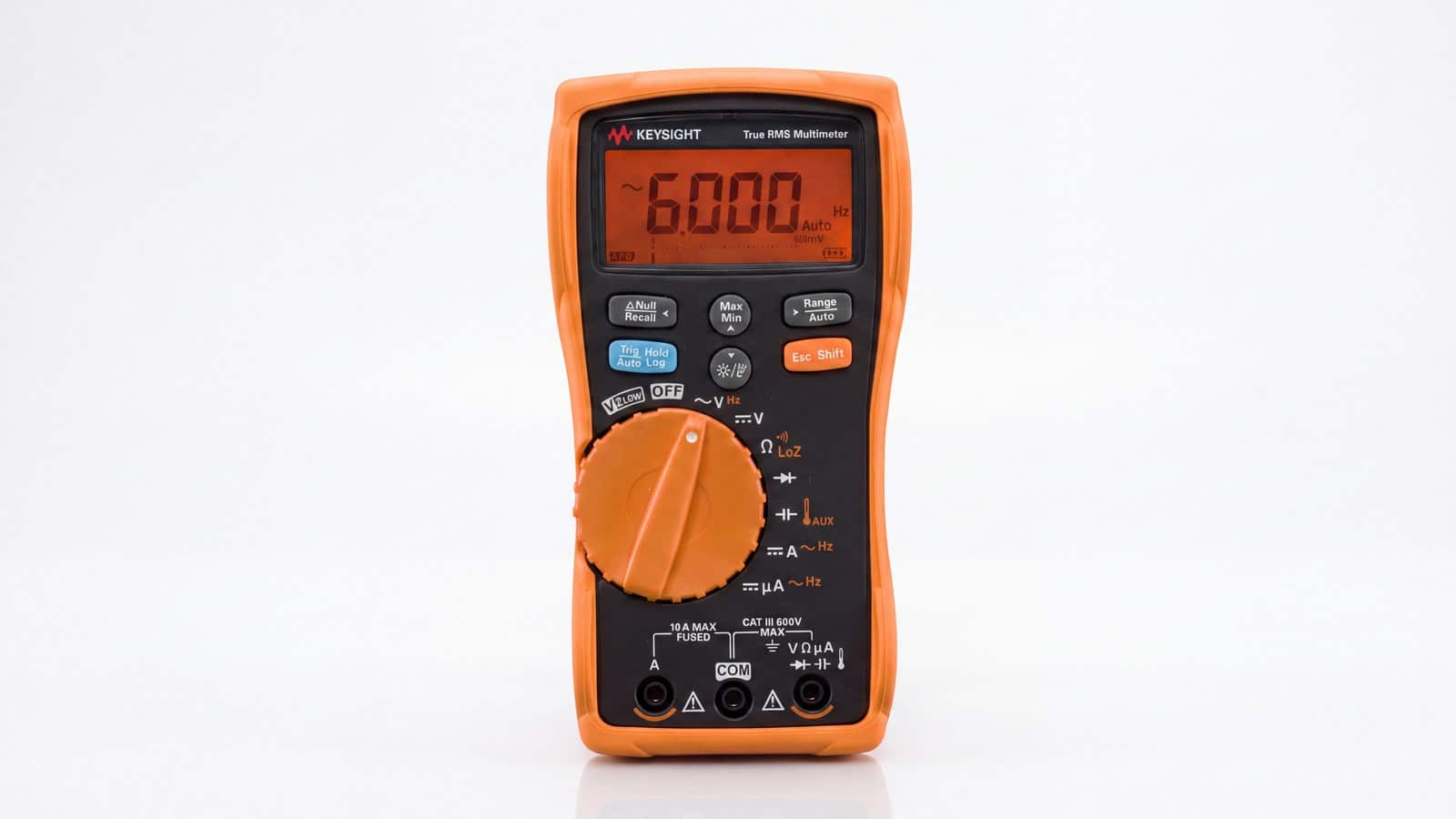

Chế độ Low-Z là câu trả lời trực tiếp cho việc này. Nó chủ động hạ trở kháng đầu vào, dìm điện áp cảm ứng ký sinh xuống gần 0 trong khi vẫn đọc đúng nguồn thật. Vị trí V Ω LoZ nằm ngay trên núm xoay, không phải chui vào menu.
Đèn pin tích hợp bổ trợ đúng bối cảnh này: tủ điện thường tối, và tay còn lại đang giữ que đo.
Ứng dụng 2: truy tìm điểm hở mạch trên tuyến dài
Dò một tuyến dây trong máng cáp là công việc lặp: chạm que đo, nghe, dịch sang điểm kế tiếp. Ở đây cảnh báo thông mạch bằng âm thanh quyết định tốc độ — bạn không phải rời mắt khỏi đầu que đo để nhìn màn hình. Khi xưởng quá ồn, cảnh báo bằng hình ảnh thay thế. Việc U1232A có cả hai không phải chi tiết thừa: nó phủ được cả hai môi trường mà không cần đổi máy.
Khi thông mạch cho kết quả mơ hồ, chuyển sang đo điện trở để phân biệt tiếp xúc kém với đứt hẳn. Một mối nối oxy hoá cho vài ôm — đủ để chuông kêu, không đủ để mạch chạy đúng. Độ phân giải 6000 điểm đủ mịn để thấy khác biệt đó.
Ứng dụng 3: kiểm tra tụ lọc và nhịp đóng cắt
Bộ nguồn xung hỏng thường bắt đầu từ tụ lọc đầu ra. Chức năng đo điện dung cho phép đánh giá tụ ngay trên bàn, không cần mang về phòng lab. Song song, đo tần số xác nhận mạch có đang đóng cắt đúng nhịp hay không — hai phép đo bổ sung nhau để khoanh vùng lỗi giữa phần công suất và phần điều khiển.
Ứng dụng 4: soát điểm nóng bằng phép đo nhiệt độ
Đầu cốt lỏng, contactor mòn tiếp điểm và cầu chì sắp hỏng đều báo trước bằng nhiệt. Chức năng đo nhiệt độ có sẵn trên U1232A biến việc soát nhiệt định kỳ thành một bước trong cùng vòng kiểm tra, thay vì một chuyến đi riêng với thiết bị riêng. Ghi lại giá trị theo mốc thời gian rồi so giữa các lần bảo trì — xu hướng tăng đều nói nhiều hơn một con số đơn lẻ.
Ứng dụng 5: đo dòng trong mạch đang chạy
Cọc đo dòng trên U1232A ghi rõ 10 A MAX FUSED, và toàn máy được đánh giá CAT III 600V. Hai dòng chữ đó xác định vùng làm việc an toàn: mạch phân phối trong toà nhà và tủ điện công nghiệp, với dòng đo trực tiếp tới 10 A qua cầu chì bảo vệ. Vượt ngoài vùng này thì cần kẹp dòng, không phải đo nối tiếp.
Chữ FUSED đáng được chú ý riêng. Nó nghĩa là đường đo dòng có cầu chì bảo vệ — thứ cứu máy và cứu người khi que đo vô tình chạm vào nguồn trong lúc máy vẫn để ở thang đo dòng. Đây là kịch bản tai nạn kinh điển với đồng hồ vạn năng, và cũng là lý do nên tập thói quen xoay núm về vị trí điện áp ngay sau mỗi phép đo dòng.
Còn CAT III 600V mô tả năng lượng xung mà máy chịu được, không phải điện áp làm việc tối đa. Trong mạch phân phối, một xung quá độ do đóng cắt tải lớn có thể vượt xa điện áp danh định trong vài micro giây. Cấp CAT III nói rằng máy được thiết kế để chịu loại xung đó ở môi trường tủ phân phối — đúng nơi mà phần lớn công việc bảo trì diễn ra.
Điều gì U1232A không làm được
Một bài viết ứng dụng trung thực cần nêu cả ranh giới. Độ phân giải 3½ chữ số, 6000 điểm đặt U1232A vào nhóm máy hiện trường, không phải nhóm máy hiệu chuẩn. Với công việc cần độ chính xác tham chiếu — kiểm định thiết bị khác, đo lệch nhỏ giữa hai nguồn chuẩn — bạn cần đồng hồ để bàn nhiều chữ số hơn.
Tương tự, máy chạy pin và thiết kế cầm tay nghĩa là nó tối ưu cho phép đo điểm, không cho ghi dữ liệu dài hạn tự động. Khi bài toán chuyển sang giám sát liên tục nhiều giờ, một hệ thu thập dữ liệu là công cụ đúng.
Biết trước hai ranh giới này giúp tránh kỳ vọng sai — và cũng cho thấy vì sao đồng hồ vạn năng cầm tay Keysight ở phân khúc này được thiết kế quanh tốc độ và độ bền thay vì quanh số chữ số.
U1232A hợp với ai
| Đối tượng | Vì sao khớp |
|---|---|
| Kỹ thuật viên bảo trì điện | Low-Z loại điện áp ma; đèn pin và cảnh báo âm thanh hợp môi trường tủ điện |
| Kỹ thuật viên nguồn và điện tử công suất | Điện dung và tần số đủ để khoanh vùng lỗi bộ nguồn xung ngay tại chỗ |
| Đội bảo trì cơ điện nhà máy | Đo nhiệt độ gộp chung vào một vòng kiểm tra, máy chạy pin đi được cả ca |
Nếu bạn đang so với model kế cận trong cùng họ cầm tay, bài ứng dụng Keysight U1231A mô tả cấu hình gọn hơn, còn Keysight U1242C theo ngành nghề đi vào nhóm máy cấp trên. Xem đầy đủ lựa chọn trong danh mục đồng hồ vạn năng cầm tay.
Chốt lại
Điểm khiến U1232A đáng chọn không nằm ở độ phân giải — 6000 điểm là mức phổ thông. Nó nằm ở tổ hợp: sáu đại lượng trên một núm xoay, chế độ Low-Z để không bị điện áp ma đánh lừa, và cảnh báo thông mạch phủ được cả môi trường ồn lẫn môi trường tối. Đó là bộ tính năng dựng cho hiện trường, không phải cho bàn thí nghiệm.
Cách kiểm nhanh xem máy có hợp với bạn không: liệt kê năm phép đo bạn làm nhiều nhất trong tháng vừa rồi. Nếu cả năm đều nằm trong danh sách sáu đại lượng ở trên, và ít nhất một trong số đó diễn ra trong tủ điện có cáp chạy song song, thì U1232A phủ đúng công việc của bạn. Nếu có phép đo nào cần độ chính xác tham chiếu, hãy tách nó ra cho một máy để bàn thay vì cố ép vào một thiết bị cầm tay.
