Đồng hồ vạn năng cầm tay là thiết bị bị đối xử tệ nhất trong toàn bộ danh mục đo lường: nó bị nhét vào
túi đồ nghề, rơi từ thang xuống nền bê tông, dùng trong tủ điện thiếu sáng và trong nhà xưởng bụi bặm. Vì
vậy khi đánh giá một chiếc như Keysight U1242C, thông số đo chỉ là một nửa câu chuyện —
nửa còn lại là nó sống sót được tới đâu.
Bắt đầu từ độ phân giải: 10.000 count nghĩa là gì

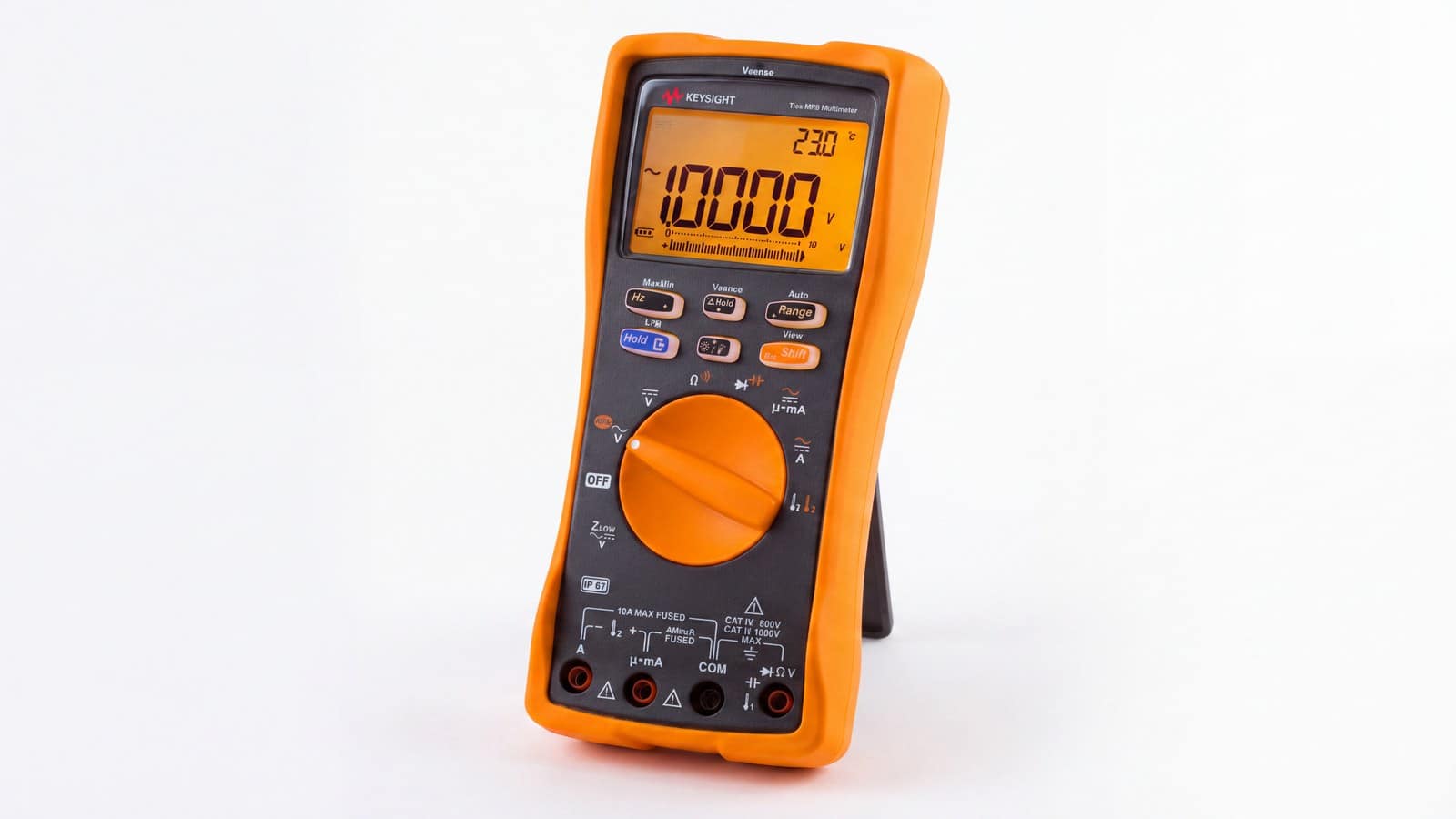

U1242C có màn hình 4 chữ số với 10.000 count. Con số count cho biết máy phân biệt được
bao nhiêu bước trên toàn thang đo, và nó quan trọng hơn số chữ số hiển thị.
Ví dụ cụ thể: ở thang 10 V, một đồng hồ 10.000 count phân giải tới 1 mV, trong khi loại 4.000 count phổ
biến hơn chỉ phân giải khoảng 2,5 mV. Khi bạn đang theo dõi một mức trôi chậm — điện áp tham chiếu đang
lệch dần theo nhiệt độ chẳng hạn — độ phân giải đó là ranh giới giữa “thấy được xu hướng” và “thấy một con
số đứng yên”.
Máy đọc 40 số đo mỗi giây và đo điện trở tới 100 MΩ, phủ cả các phép
kiểm tra cách điện nhẹ.

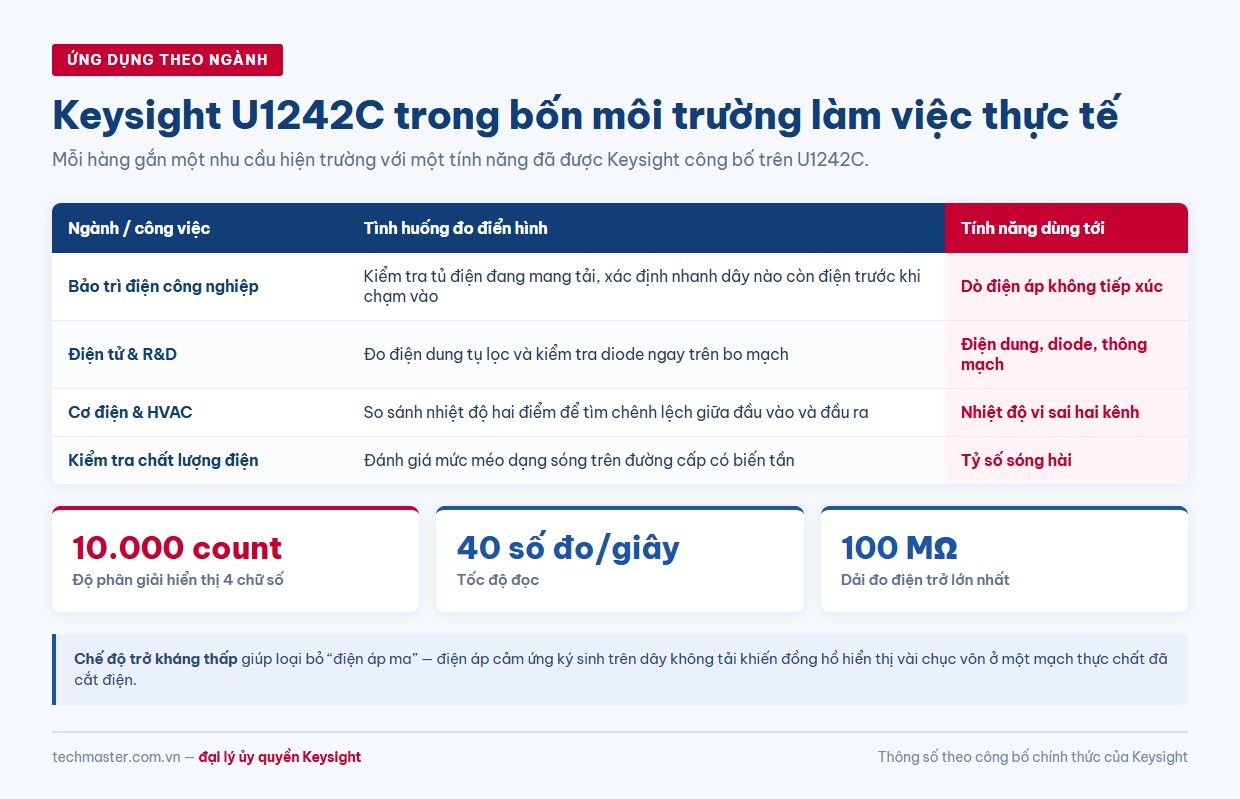

1. Bảo trì điện công nghiệp: biết dây nào còn điện trước khi chạm vào
Tính năng dò điện áp không tiếp xúc cho phép xác định nhanh dây nào đang mang điện mà
không cần chạm que đo vào. Trong quy trình an toàn, đây là bước sàng lọc đầu tiên trước khi tiến hành đo
tiếp xúc.
Đi kèm là một chi tiết nhỏ nhưng thiết thực: đèn LED tích hợp. Phần lớn tủ điện công
nghiệp không có đèn chiếu sáng bên trong, và việc phải cầm đèn pin bằng răng trong khi hai tay đang giữ que
đo là tình huống quen thuộc với bất kỳ thợ điện nào.
2. Điện tử và R&D: đủ chức năng để không phải quay về bàn
U1242C đo được điện áp một chiều và xoay chiều, dòng một chiều và xoay chiều, điện trở hai dây, tần số,
điện dung, kiểm tra diode và thông mạch có báo bằng âm thanh lẫn hình ảnh.
Với danh sách đó, phần lớn công việc chẩn đoán tại chỗ hoàn tất được mà không cần mang bo mạch về bàn:
đo điện dung tụ lọc nghi hỏng, kiểm tra diode trong mạch chỉnh lưu, dò thông mạch một đường mạch nghi đứt.
3. Cơ điện và HVAC: đo chênh lệch thay vì đo từng điểm
U1242C hỗ trợ đo nhiệt độ vi sai giữa hai điểm. Đây là khác biệt về tư duy đo: trong
chẩn đoán hệ thống nhiệt, con số có ý nghĩa thường không phải nhiệt độ tuyệt đối mà là chênh lệch
giữa đầu vào và đầu ra.
Một dàn trao đổi nhiệt hoạt động đúng sẽ cho một mức chênh nhất định; khi mức chênh đó tụt xuống, bạn có
dấu hiệu tắc nghẽn hoặc thiếu môi chất — kết luận mà hai phép đo rời rạc rồi trừ nhẩm sẽ chậm và dễ sai
hơn.
4. Kiểm tra chất lượng điện: nhận diện méo dạng sóng
Chức năng tỷ số sóng hài cho biết mức độ méo của dạng sóng so với hình sin lý tưởng.
Trên các đường cấp có biến tần hoặc nhiều tải phi tuyến, sóng hài là nguyên nhân thường gặp khiến động cơ
nóng bất thường hoặc dây trung tính mang dòng cao hơn dự kiến.
Đồng hồ vạn năng cầm tay Keysight U1242C không thay thế được thiết bị
phân tích chất lượng điện chuyên dụng, nhưng đủ để sàng lọc và xác định điểm cần khảo sát sâu hơn.

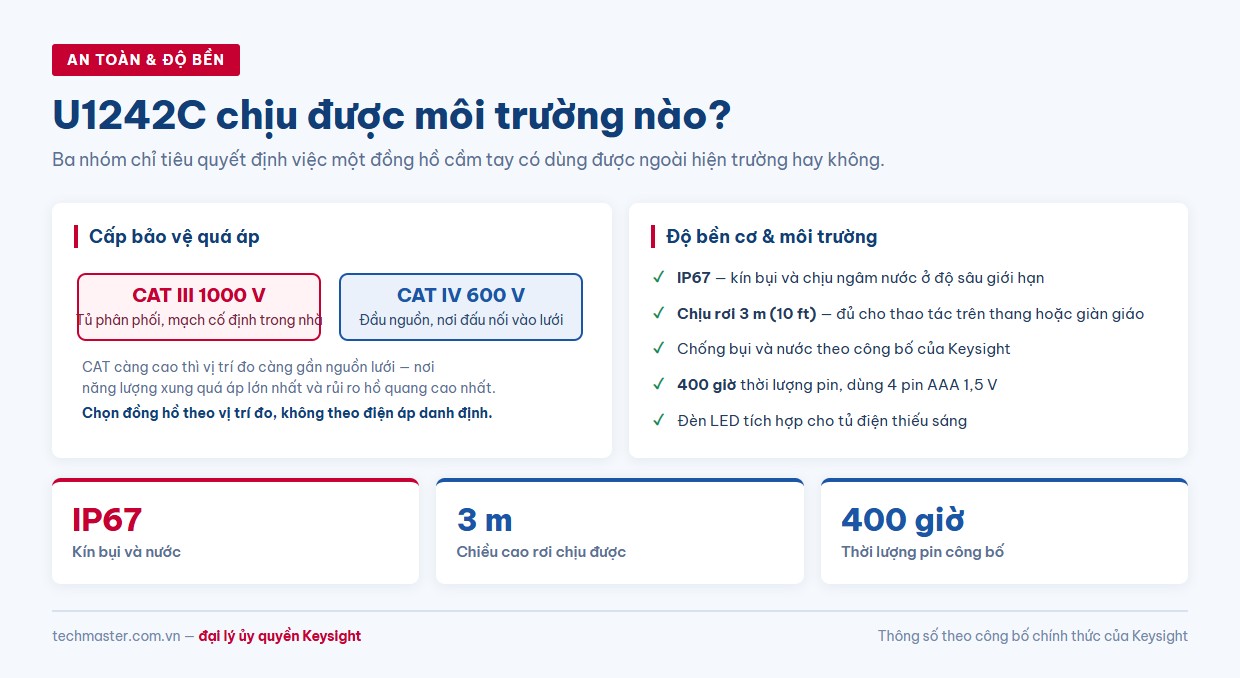

An toàn: đọc cấp CAT theo vị trí đo, không theo điện áp
U1242C đạt CAT III 1000 V và CAT IV 600 V. Đây là chỗ nhiều người hiểu nhầm: cấp CAT
không nói về điện áp làm việc mà về vị trí trong hệ thống điện.
Càng gần điểm đấu nối vào lưới, năng lượng của một xung quá áp càng lớn — nên CAT IV (đầu nguồn) đòi hỏi
khả năng chịu xung cao hơn CAT III (tủ phân phối, mạch cố định trong nhà), dù con số điện áp lại thấp hơn.
Chọn đồng hồ theo vị trí đo, không theo điện áp danh định của mạch.
Độ bền: IP67, rơi 3 m và pin 400 giờ
Ba con số này quyết định máy có dùng được ngoài hiện trường hay không. IP67 nghĩa là kín
bụi hoàn toàn và chịu được ngâm nước ở độ sâu giới hạn. Khả năng chịu rơi 3 m (10 ft) phủ
đúng tình huống rơi từ thang hoặc giàn giáo.
Cấu hình chi tiết và phụ kiện đi kèm được liệt kê trên trang sản phẩm Keysight U1242C.
Thời lượng pin 400 giờ với 4 pin AAA 1,5 V có nghĩa thực tế là bạn không phải nghĩ tới
việc thay pin trong nhiều tuần làm việc liên tục — và không bị hết pin giữa một ca kiểm tra.
Một tính năng chống bẫy đo: chế độ trở kháng thấp
Trên các đường dây chạy song song nhau trong ống, một dây đã cắt điện vẫn có thể hiển thị vài chục vôn
trên đồng hồ do cảm ứng ký sinh từ dây bên cạnh. Hiện tượng này gọi là “điện áp ma”, và nó khiến người đo
nghi ngờ chính quy trình cô lập của mình.
Chế độ trở kháng thấp đặt một tải nhỏ lên phép đo, làm sập ngay điện áp cảm ứng ký sinh
trong khi điện áp thật vẫn giữ nguyên. Kết quả là một câu trả lời dứt khoát: mạch này có điện hay không.

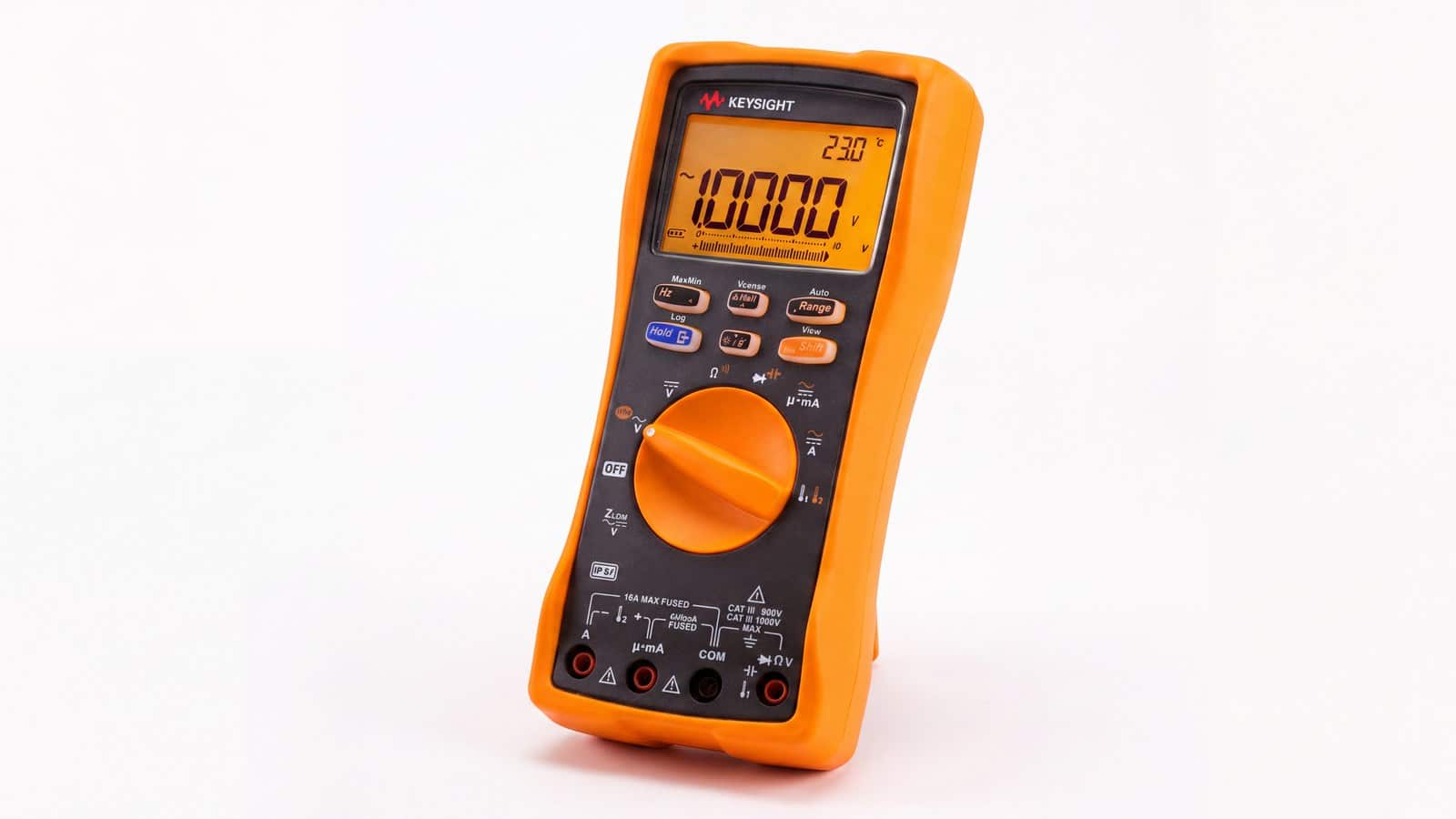

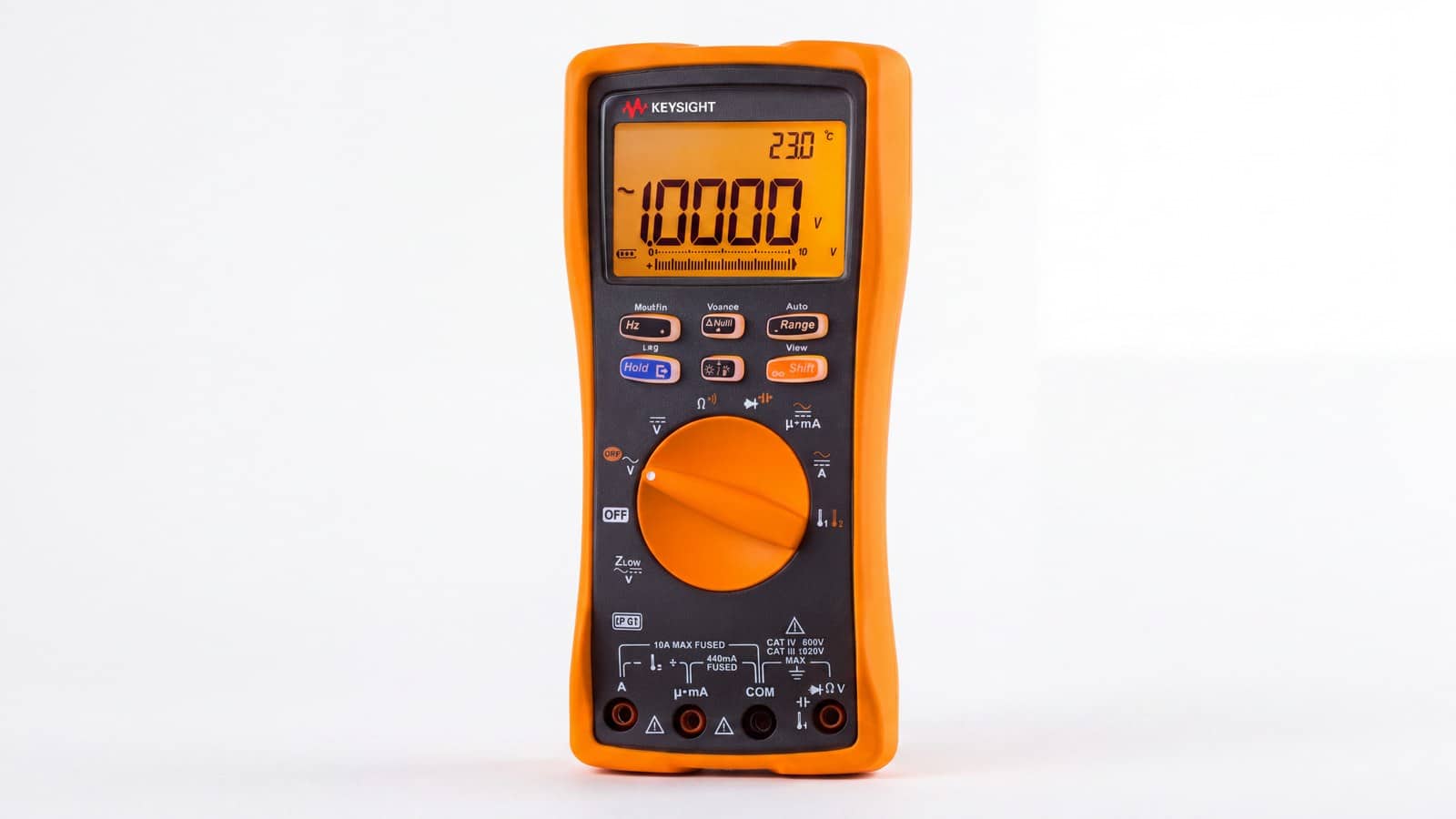

Bốn cọc cắm và lỗi thao tác tốn kém nhất
U1242C có bốn cọc cắm que đo dọc cạnh dưới. Việc phân chia này không phải để cho đẹp: cọc đo dòng và cọc
đo điện áp tách riêng vì hai phép đo có bản chất ngược nhau.
Khi đo điện áp, đồng hồ mắc song song với mạch và có trở kháng đầu vào rất cao — gần như không lấy dòng.
Khi đo dòng, đồng hồ mắc nối tiếp và trở kháng gần bằng không, vì nó phải cho toàn bộ dòng chạy qua.
Lỗi kinh điển là để que ở cọc đo dòng rồi chạm vào một nguồn điện áp. Lúc đó bạn đang đặt một đường gần
như nối tắt lên hai cực của nguồn. Đây chính là tình huống mà cấp bảo vệ CAT và cầu chì bên trong máy được
thiết kế để xử lý — nhưng tốt nhất vẫn là tạo thói quen trả que về cọc điện áp ngay sau mỗi phép đo dòng.
Với dải đo điện trở lên tới 100 MΩ, máy cũng phục vụ được các phép kiểm tra cách điện
nhẹ, chẳng hạn dò rò giữa một cuộn dây và vỏ máy — công việc mà nhiều đồng hồ tầm phổ thông không đủ thang
đo để thực hiện.
Kết luận
U1242C là loại thiết bị được thiết kế quanh điều kiện làm việc thực tế chứ không chỉ quanh bảng thông số:
độ phân giải 10.000 count đủ cho công việc chẩn đoán nghiêm túc, còn IP67, khả năng chịu rơi 3 m và cấp bảo
vệ CAT IV 600 V là những thứ quyết định máy còn hoạt động sau sáu tháng ở công trường.
