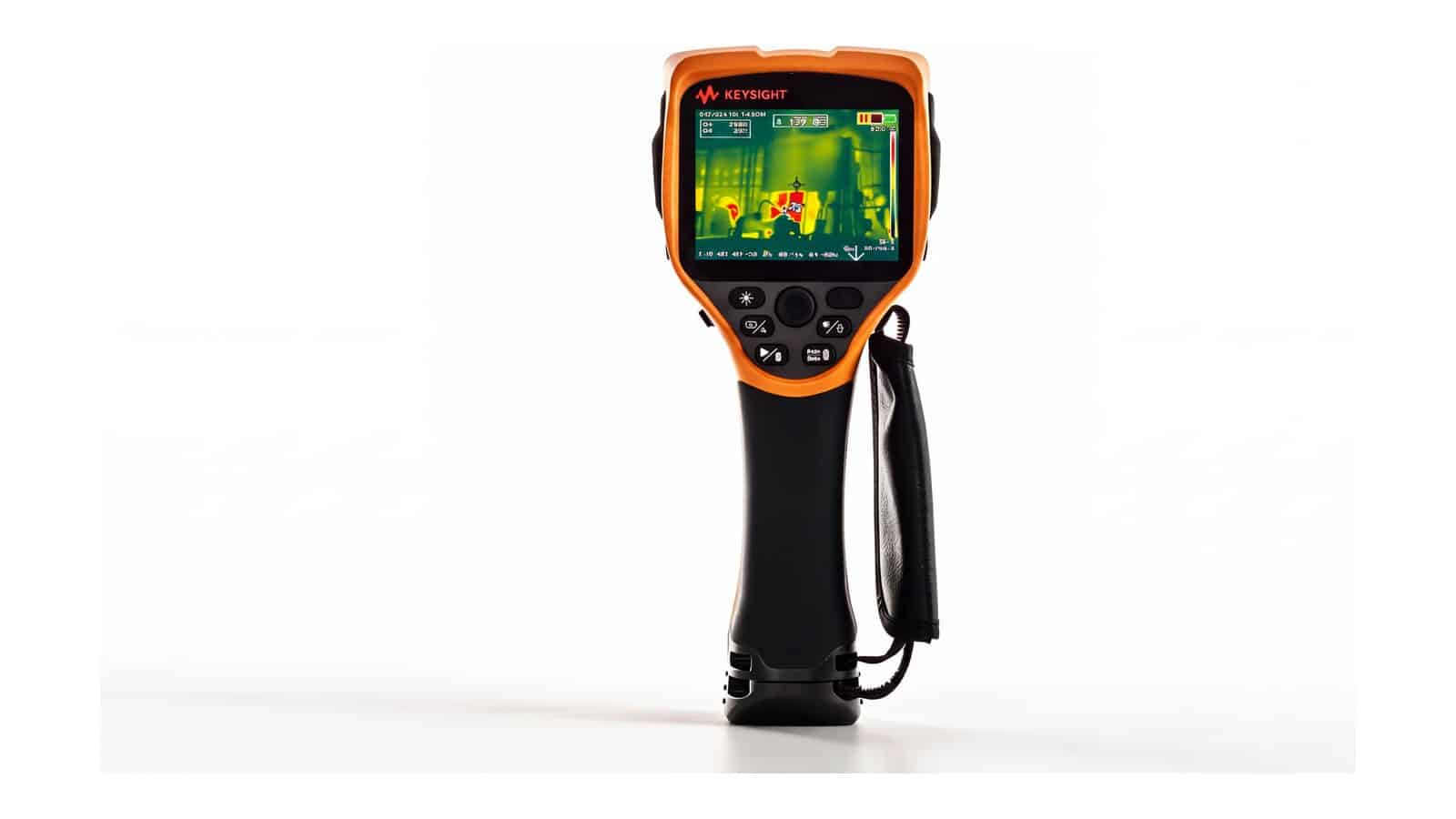

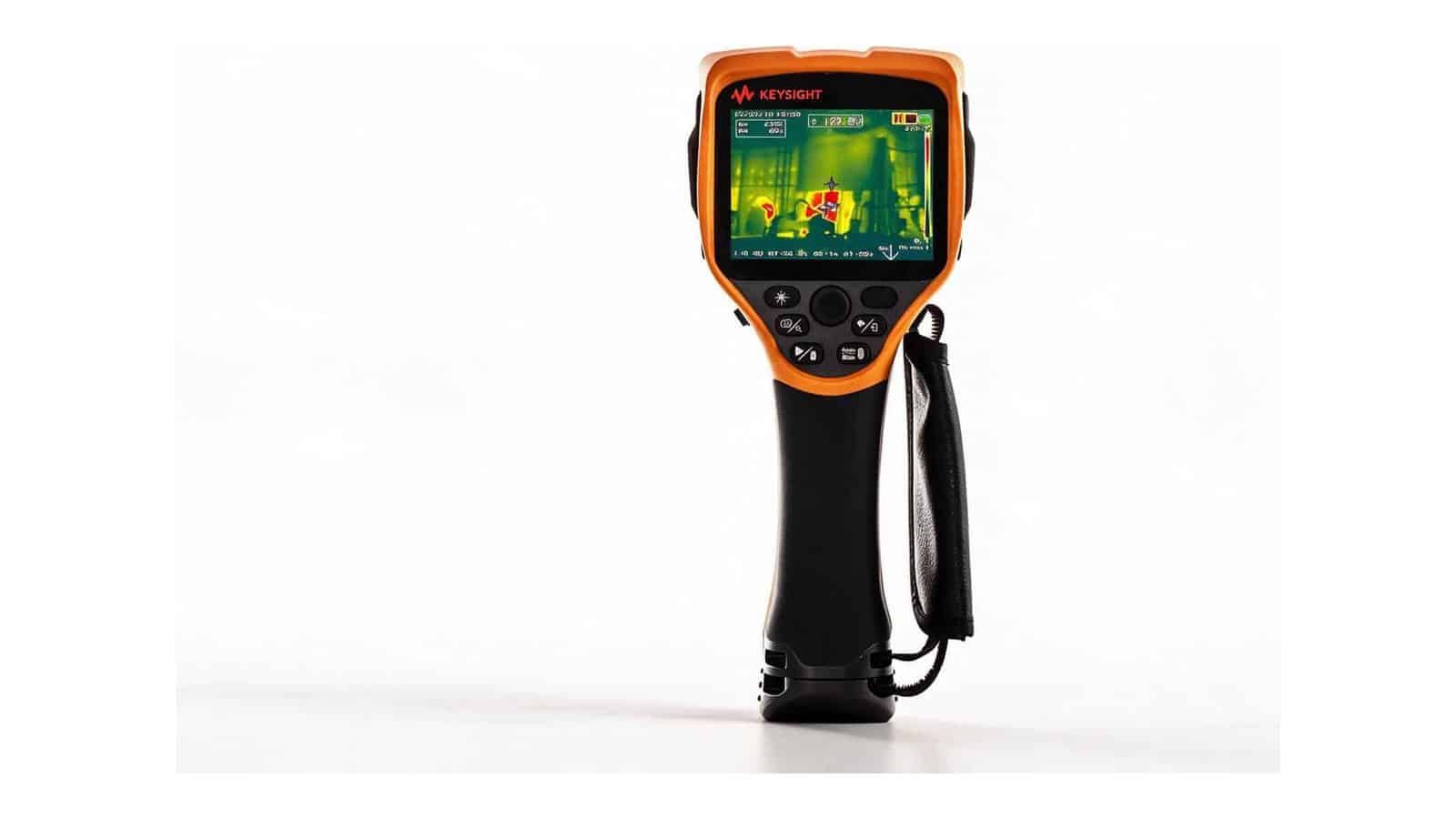

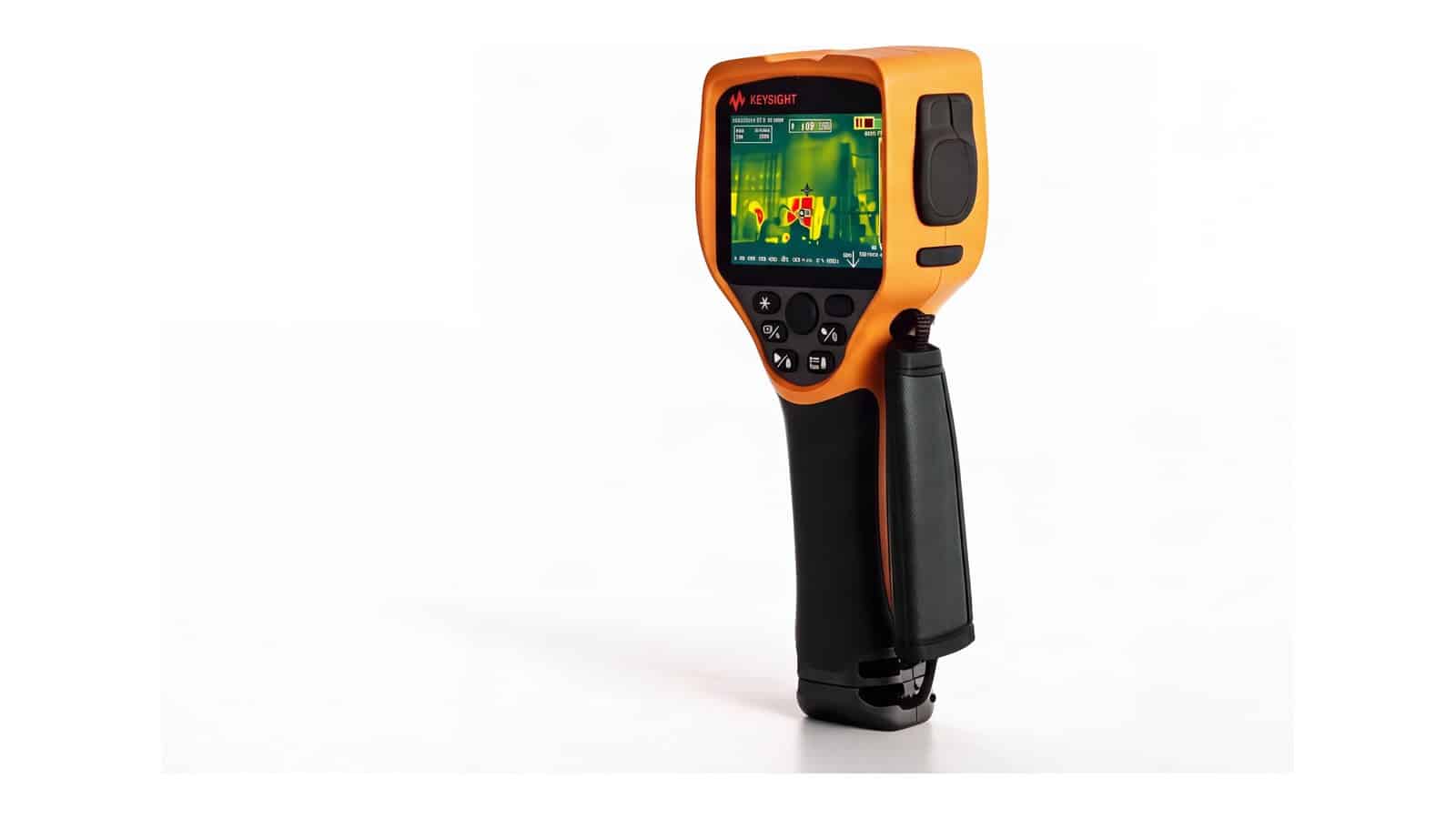

Keysight U5856A là camera nhiệt cầm tay dòng TrueIR U5850, đo nhiệt độ bề mặt từ −20 °C tới 650 °C bằng đầu thu 160 × 120 điểm ảnh, xử lý đa khung lên ảnh 320 × 240 ngay trong máy. Bài này đi thẳng vào cách dùng ngoài hiện trường: săn điểm nóng trên bo mạch, kiểm tra tủ điện, đặt hệ số phát xạ, chọn khoảng cách đo và lập báo cáo. Mọi con số lấy từ data sheet 5991-4297EN và trang sản phẩm của Keysight.
Keysight U5856A hiện còn sản xuất không?
Keysight đã ngừng sản xuất U5856A; trang sản phẩm ghi trạng thái “Discontinued / Currently Supported”. Keysight ngừng bán dòng U585xA tại châu Âu từ 01/04/2021 vì lý do RoHS, rồi ngừng toàn dòng từ 01/12/2021 (ngày đặt hàng cuối là 30/11/2021). Hãng cam kết hỗ trợ trong thời hạn tiêu chuẩn 5 năm.
Ô “Replacement Product” trên trang Keysight ghi U1282A. Đó là đồng hồ vạn năng cầm tay 4½ số, IP67, không phải camera nhiệt. Keysight không công bố model TrueIR nào kế nhiệm. Bài này dành cho đơn vị đang có U5856A và muốn khai thác đúng cách; nếu cần mua mới, hãy trao đổi với kỹ sư Techmaster về phương án thay thế.

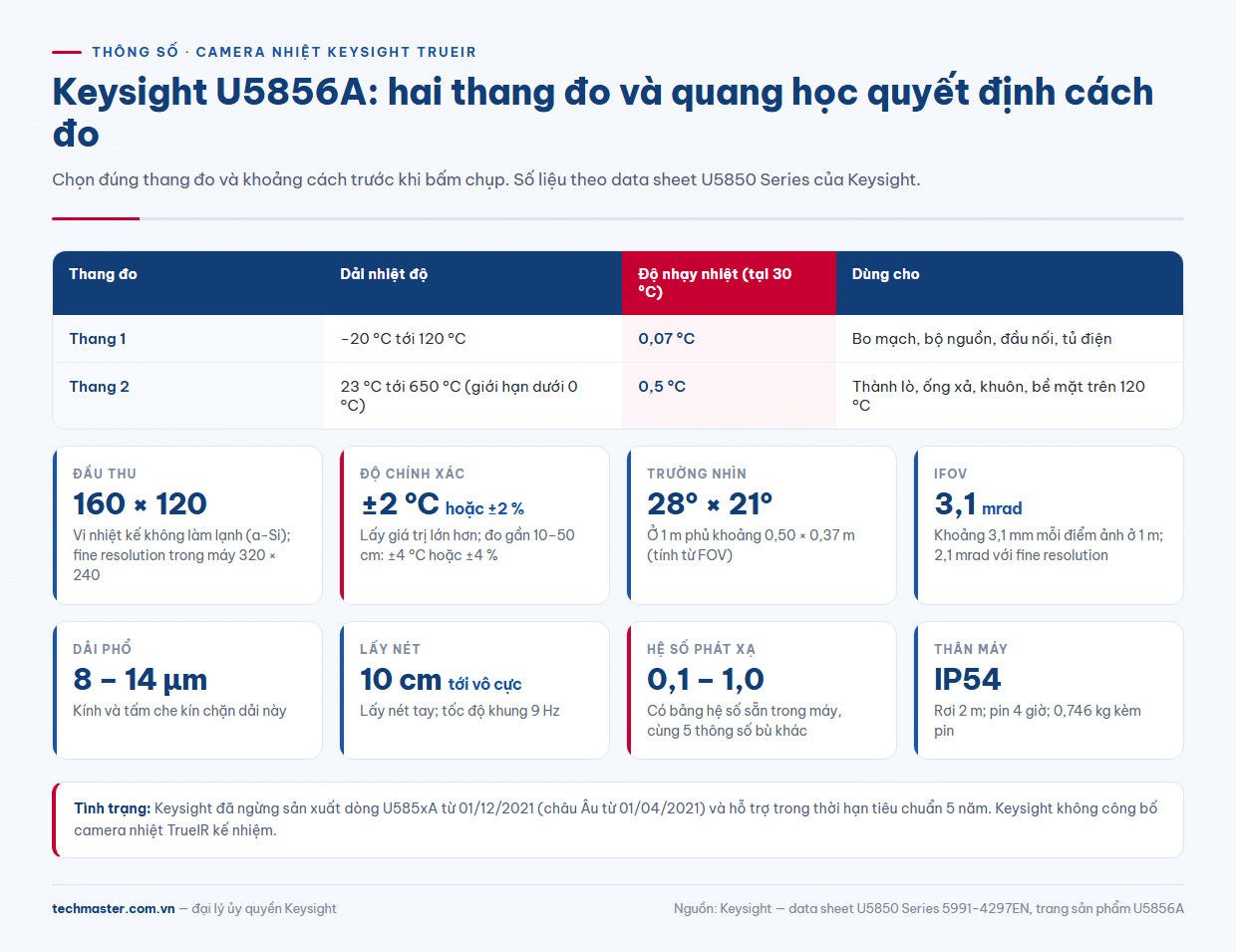

U5856A thông số cần nắm trước khi đo
Data sheet của camera nhiệt TrueIR U5856A chia dải đo thành hai thang. Đây là điểm quyết định cách dùng máy:
- Thang 1: −20 °C tới 120 °C, độ nhạy nhiệt 0,07 °C (tại 30 °C).
- Thang 2: 23 °C tới 650 °C (giới hạn dưới 0 °C, bảo đảm từ 23 °C), độ nhạy nhiệt 0,5 °C (tại 30 °C). U5855A và U5857A cùng dòng có 0,1 °C ở thang 2, đừng nhầm.
- Độ chính xác: ±2 °C hoặc ±2 %, lấy giá trị lớn hơn, ở nhiệt độ môi trường 0 – 40 °C. Khi đo gần, từ 10 cm tới 50 cm, độ chính xác là ±4 °C hoặc ±4 %.
- Quang học: dải phổ 8 – 14 µm, trường nhìn 28° × 21°, IFOV 3,1 mrad (2,1 mrad với fine resolution), lấy nét tay từ 10 cm, tốc độ khung 9 Hz.
- Thân máy: pin Li-Ion chạy 4 giờ, rơi 2 m, IP54, nặng 0,746 kg kèm pin, chu kỳ hiệu chuẩn khuyến nghị 1 năm.
Chọn thang đo: bo mạch dùng thang 1, lò và động cơ dùng thang 2
Sai lầm phổ biến là để máy ở thang cao “cho chắc”. Ở thang 2, độ nhạy chỉ 0,5 °C, nên chênh lệch nhỏ hơn mức đó giữa hai linh kiện khó phân biệt. Bo mạch, bộ nguồn và đầu nối thường dưới 120 °C, nên thang 1 với độ nhạy 0,07 °C cho ảnh rõ hơn. Chỉ chuyển sang thang 2 khi biết vật đo vượt 120 °C: thành lò, ống xả, ổ bi quá nhiệt, khuôn ép.
Đặt hệ số phát xạ và các thông số bù
Camera nhiệt đo bức xạ chứ không đo nhiệt độ trực tiếp. U5856A cho nhập sáu thông số bù: hệ số phát xạ (0,1 – 1,0), nhiệt độ phản xạ, khoảng cách tới vật, nhiệt độ môi trường, độ ẩm tương đối và hệ số truyền qua. Máy có sẵn bảng hệ số phát xạ cho một số vật liệu. Quy trình nên làm:
- Xác định vật liệu, chọn hệ số từ bảng trong máy.
- Với kim loại sáng bóng (thanh cái đồng, vỏ nhôm), hệ số rất thấp và ảnh dễ phản chiếu nguồn nhiệt xung quanh. Dán một miếng băng dính điện hoặc phủ sơn mờ lên điểm đo, chờ cân bằng nhiệt rồi đo trên miếng đó.
- Nhập nhiệt độ phản xạ: nhiệt độ của những vật nóng mà bề mặt đo “nhìn thấy”, như đèn, cửa lò, người đứng gần.
- Nhập khoảng cách và độ ẩm khi đo xa hoặc trong môi trường ẩm.
Muốn tin con số tuyệt đối thì phải bù đúng; nếu chỉ so sánh ba pha cùng vật liệu, sai lệch hệ số phát xạ ảnh hưởng ít hơn.
Khoảng cách và kích thước điểm đo
IFOV 3,1 mrad nghĩa là ở khoảng cách 1 m, mỗi điểm ảnh của đầu thu phủ khoảng 3,1 mm bề mặt (khoảng 2,1 mm với fine resolution). Ở 1 m, khung hình phủ một vùng khoảng 0,50 m × 0,37 m, tính từ trường nhìn 28° × 21°. Vật cần đo nên phủ vài điểm ảnh liền nhau, nên với linh kiện SMD nhỏ hãy tiến lại gần, nhưng nhớ rằng từ 10 cm tới 50 cm độ chính xác giảm còn ±4 °C hoặc ±4 %.

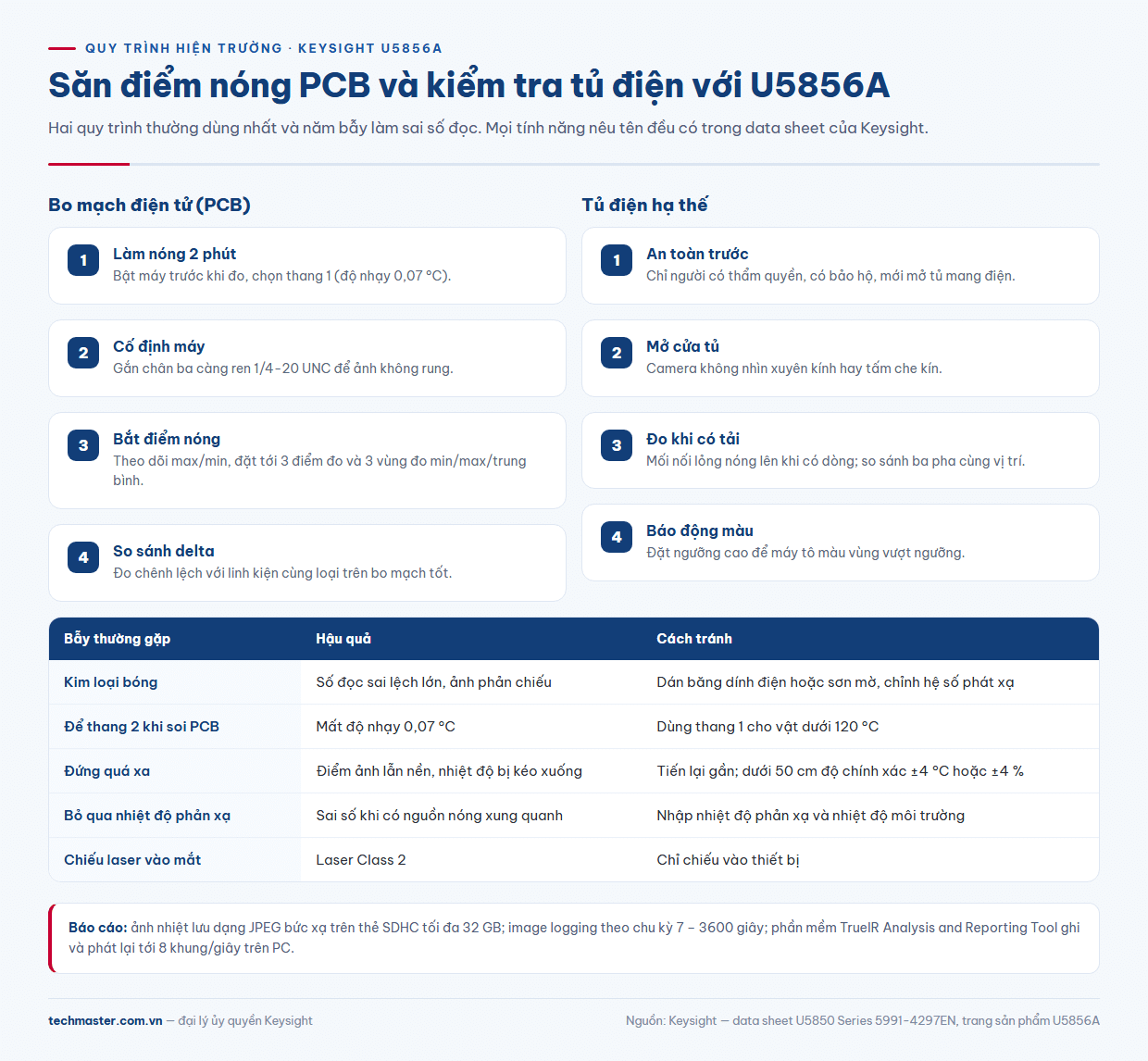

Quy trình 1: săn điểm nóng trên PCB
- Bật máy trước 2 phút để làm nóng (warm-up), chọn thang 1.
- Cấp nguồn bo mạch ở tải thực tế, chờ nhiệt ổn định.
- Đặt máy trên chân ba càng (ren 1/4-20 UNC) để ảnh không rung khi ghép đa khung.
- Bật theo dõi max/min để máy tự bắt điểm nóng nhất, rồi đặt tối đa ba điểm đo và ba vùng đo (min/max/trung bình) lên linh kiện nghi ngờ.
- Dùng phép đo chênh lệch nhiệt độ (delta) giữa linh kiện nghi ngờ và linh kiện cùng loại trên bo mạch tốt.
- Bật chế độ hòa trộn (blend) hoặc ảnh trong ảnh để đối chiếu vị trí.
Quy trình 2: kiểm tra tủ điện
- Chỉ người có thẩm quyền, mang đồ bảo hộ, mới mở tủ đang mang điện.
- Kính và tấm che kín chặn bức xạ dải 8 – 14 µm, nên camera nhiệt không “nhìn xuyên” cửa tủ đóng kín.
- Đo khi tủ đang chạy tải, vì mối nối lỏng nóng lên khi có dòng.
- So sánh ba pha cùng vị trí: đầu cosse, áp tô mát, contactor. Đặt báo động màu ngưỡng cao để máy tô màu vùng vượt ngưỡng.
- Không chiếu laser (Class 2) vào mắt người khác khi chỉ vị trí lỗi.
Ghi nhận và lập báo cáo
U5856A lưu ảnh nhiệt dạng JPEG bức xạ (radiometric JPEG) lên thẻ SDHC tối đa 32 GB. Tính năng image logging chụp ảnh nhiệt, ảnh thường hoặc ảnh hòa trộn theo chu kỳ 7 – 3600 giây. Máy cho gắn 3 thẻ ảnh và ghi chú theo mẫu. Trên PC, phần mềm TrueIR Analysis and Reporting Tool cho xem trực tiếp, ghi và phát lại ảnh nhiệt tới 8 khung/giây và lập báo cáo.
Camera nhiệt Keysight: các lỗi thường gặp
- Đo kim loại bóng mà không chỉnh hệ số phát xạ hay dán băng dính, nên số đọc sai lệch lớn.
- Để máy ở thang 2 khi soi bo mạch, làm mất độ nhạy 0,07 °C của thang 1.
- Đứng quá xa nên một điểm ảnh phủ cả linh kiện lẫn nền, làm nhiệt độ bị kéo về trung bình.
- Đo ngoài trời nắng mà không bù nhiệt độ phản xạ.
Với camera nhiệt Keysight hay bất kỳ hãng nào, nguyên lý và tiêu chí chọn máy được tóm tắt trong bài những lưu ý khi lựa chọn camera nhiệt.
U5856A giá, hiệu chuẩn và hỗ trợ tại Techmaster
Vì model đã ngừng sản xuất, U5856A giá và tình trạng hàng phụ thuộc vào tồn kho thực tế, nên vui lòng liên hệ báo giá. Xem trang camera nhiệt TrueIR Keysight U5856A. Keysight khuyến nghị hiệu chuẩn 1 năm một lần. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025, xem thêm dịch vụ hiệu chuẩn nhiệt kế hồng ngoại, camera nhiệt. Các dòng thiết bị khác nằm trong danh mục thiết bị đo Keysight. Nếu đang dùng Keysight U5856A và cần pin hay bộ sạc thay thế, kỹ sư Techmaster sẽ tư vấn.
Câu hỏi thường gặp
Keysight U5856A còn được sản xuất không?
Không. Keysight ngừng dòng U585xA từ 01/12/2021 (châu Âu từ 01/04/2021) và hỗ trợ trong thời hạn tiêu chuẩn 5 năm. Keysight không công bố camera nhiệt TrueIR kế nhiệm.
Độ phân giải thật của U5856A là bao nhiêu?
Đầu thu là 160 × 120 điểm ảnh. Ảnh 320 × 240 là fine resolution, tạo trong máy bằng cách xử lý nhiều khung hình liên tiếp.
Soi bo mạch điện tử nên dùng thang đo nào?
Thang 1 (−20 °C tới 120 °C), vì độ nhạy nhiệt là 0,07 °C, so với 0,5 °C ở thang 2 (23 °C tới 650 °C).
