Keysight N5768A là bộ nguồn DC hệ thống một đầu ra thuộc dòng N5700, cấp tới 80 V, 19 A và 1520 W trong khung cao 1U, rộng 19 inch. Bài này đi thẳng vào cách dùng: rack ATE, burn-in, thử động cơ, remote sense, ghép máy, OVP và lập trình. Mọi con số đều lấy từ data sheet N5700 Series của Keysight.
Keysight N5768A phù hợp với bài toán nào?
Dòng N5700 có 24 model, chia hai nhóm công suất 750 W và 1500 W, điện áp từ 6 V đến 600 V. N5768A nằm ở nhóm 1500 W, mức 80 V. So với N5748A cùng mức 80 V nhưng thuộc nhóm 750 W, N5768A cho dòng gấp đôi: 19 A thay vì 9,5 A. Hai model kề bên trong nhóm 1500 W là N5767A (60 V, 25 A) và N5769A (100 V, 15 A).
Mức 80 V, 19 A hợp với bus 48 V của thiết bị viễn thông và công nghiệp, động cơ DC, bộ chấp hành và mô-đun chuyển đổi nguồn. Nếu cần dải cao hơn, xem bài so sánh Keysight N5752A 600 V với N5751A và N5772A.
N5768A thông số cần nhớ khi thiết kế hệ thống
Các giá trị lấy từ cột N5768A trong data sheet; mục “bổ sung” là giá trị điển hình, không được bảo đảm.

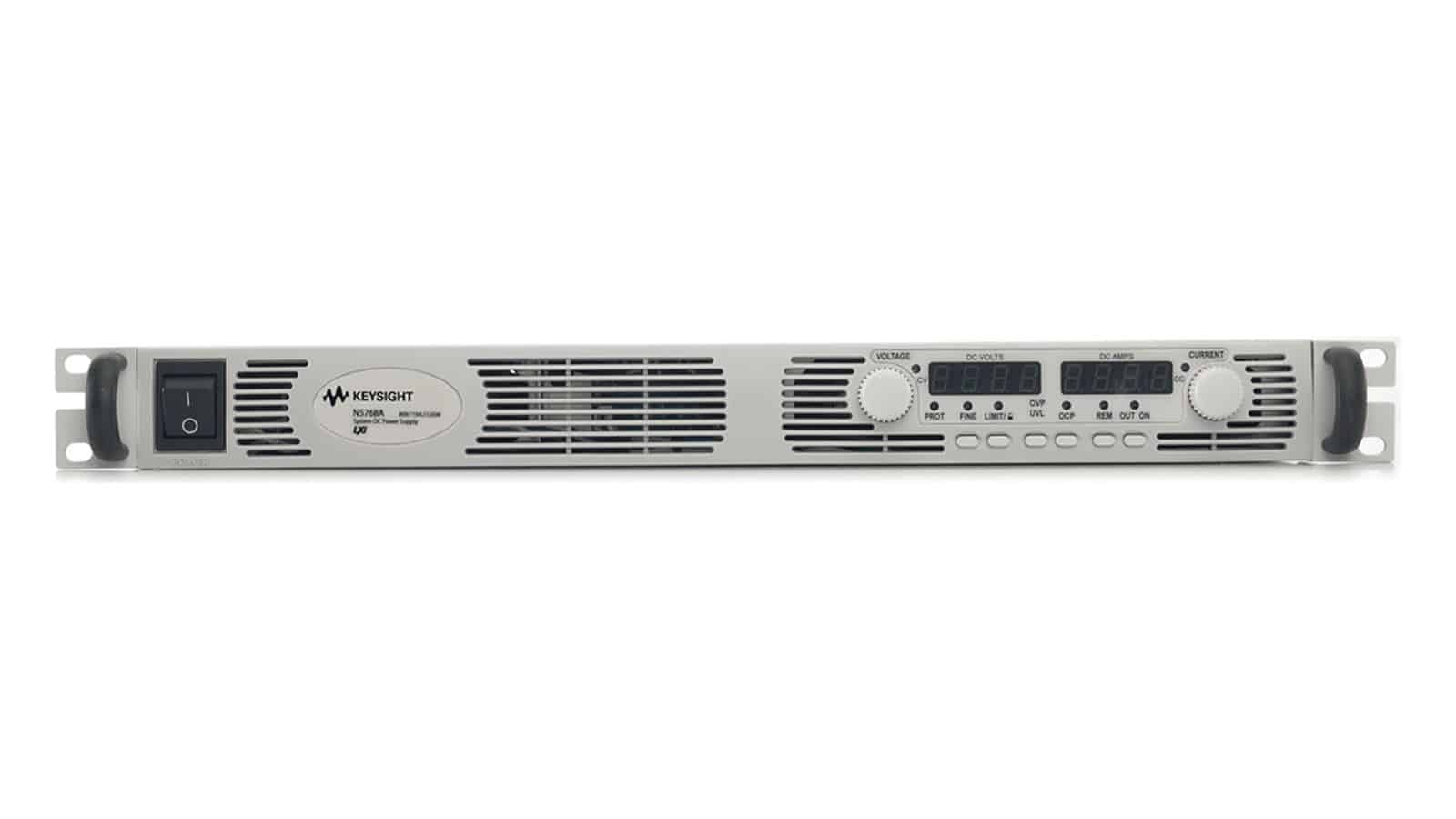

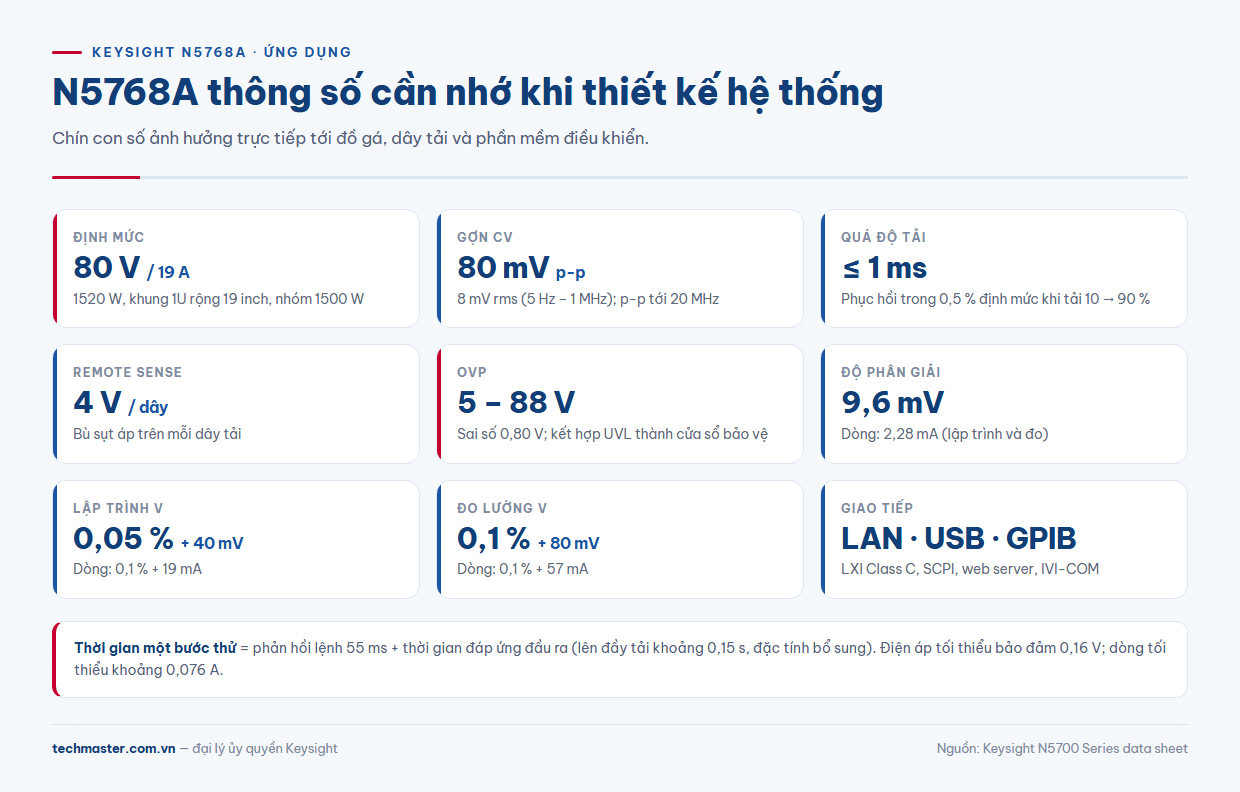

| Thông số | Giá trị N5768A |
|---|---|
| Định mức đầu ra | 80 V, 19 A, 1520 W |
| Gợn và nhiễu CV | 80 mV p-p (tới 20 MHz); 8 mV rms (5 Hz – 1 MHz) |
| Độ chính xác lập trình | V: 0,05 % + 40 mV; I: 0,1 % + 19 mA |
| Độ chính xác đo | V: 0,1 % + 80 mV; I: 0,1 % + 57 mA |
| Phục hồi quá độ tải | ≤ 1 ms |
| Bù remote sense | 4 V mỗi dây tải |
| OVP | Dải 5 – 88 V, sai số 0,80 V |
| Độ phân giải lập trình và đo | 9,6 mV; 2,28 mA |
| Thời gian đáp ứng (bổ sung) | Lên đầy tải 0,15 s; xuống đầy tải 0,15 s; xuống không tải 1,2 s |
| Phản hồi lệnh / trả dữ liệu LAN (bổ sung) | 55 ms / 3 ms |
Lưu ý: điện áp tối thiểu chỉ được bảo đảm ở mức không quá 0,2 % định mức (0,16 V với N5768A), dòng tối thiểu ở mức 0,4 % định mức (khoảng 0,076 A).
Ứng dụng 1: nguồn cho rack ATE trong sản xuất
N5768A chỉ cao 43,6 mm, khe thông gió ở mặt trước, hai bên và mặt sau chứ không ở trên hay đáy, nên có thể xếp thiết bị khác sát trên dưới.
Về giao tiếp, máy có sẵn GPIB, USB 2.0 và LAN 10/100, tuân thủ LXI Class C, có web server tích hợp và driver IVI-COM, nhận lệnh SCPI. Khi lập kế hoạch thời gian cho mỗi bước thử, hãy tính cả thời gian phản hồi lệnh 55 ms cộng với thời gian đáp ứng đầu ra: data sheet ghi rõ hai giá trị này phải cộng lại mới ra tổng thời gian lập trình. Với tải điện trở đầy tải, điện áp lên tới trong ±1 % định mức sau khoảng 0,15 s.
Nếu bạn đang thay thế nguồn cũ trong một hệ thống có sẵn, N5700 có bộ lệnh tương thích với dòng Xantrex XFR, Sorensen DLM và Keysight 603x. Hãy kiểm tra lại từng lệnh trước khi đưa vào sản xuất. Máy lưu được 16 trạng thái cài đặt và nhận lập trình analog 0 – 5 V hoặc 0 – 10 V.
Ứng dụng 2: burn-in và chạy dài giờ
Data sheet công bố dải nhiệt độ vận hành 0 – 40 °C ở 100 % tải. Nếu xưởng đặt trên cao, cần giảm dòng ra 2 % cho mỗi 100 m trên độ cao 2000 m, tối đa 3000 m.
Phần dễ bị bỏ quên là phía nguồn AC. Model 1500 W như N5768A kéo khoảng 21 A ở 100 VAC hoặc 11 A ở 200 VAC, dòng khởi động dưới 50 A, hệ số công suất 0,99, hiệu suất 77 – 88 %. Một rack bốn máy chạy ở 200 VAC cần khoảng 44 A tổng, quyết định cỡ dây và aptomat. Bài chọn tùy chọn đầu vào AC cho nguồn DC hệ thống giải thích vì sao phải chốt phần này trước khi đặt hàng.
Ứng dụng 3: thử động cơ, bộ chấp hành và tải thay đổi nhanh
Với tải thay đổi liên tục, thông số đáng quan tâm là phục hồi quá độ ≤ 1 ms: khi dòng tải nhảy từ 10 % lên 90 % định mức, điện áp quay về trong khoảng 0,5 % định mức trong vòng 1 ms. Độ sụt do tải (load effect) chỉ 10 mV cho điện áp và 8,8 mA cho dòng.
Để bảo vệ mẫu thử, N5700 có bảo vệ quá áp (OVP), quá dòng (OCP) và quá nhiệt, cộng với giới hạn điện áp dưới (UVL). Đặt OVP và UVL cùng lúc sẽ tạo một “cửa sổ bảo vệ”: người vận hành không thể chỉnh điện áp ra ngoài cửa sổ này. Với N5768A, OVP chỉnh được từ 5 V đến 88 V, sai số 0,80 V, nên hãy đặt ngưỡng OVP cách điện áp làm việc ít nhất vài trăm mV để tránh ngắt nhầm.
Một giới hạn cần biết: data sheet N5700 không công bố khả năng hấp thụ năng lượng trả ngược từ tải. Nếu động cơ hãm tái sinh hoặc bài thử cần nguồn hai chiều, hãy xem hệ nguồn tái sinh Keysight RP7900.
Đấu remote sense đúng cách
Ở 19 A, điện trở dây tải đã đủ làm sai lệch điện áp tại mẫu thử. Remote sense đo điện áp ngay tại tải và bù sụt áp trên dây, tối đa 4 V mỗi dây với N5768A. Ví dụ, nếu mỗi dây có điện trở 0,05 Ω thì ở 19 A sụt 0,95 V mỗi dây, vẫn trong khả năng bù. Đi dây sense xoắn đôi, đấu tại cực mẫu thử.
Ghép song song và nối tiếp nhiều máy N5768A
Khi một máy chưa đủ, data sheet cho phép ghép tối đa 4 máy cùng định mức song song theo chế độ master/slave để tăng dòng, hoặc 2 máy nối tiếp để tăng áp. Tính theo danh định, bốn máy N5768A song song cho tối đa 76 A ở 80 V; hai máy nối tiếp cho tối đa 160 V ở 19 A.
Khi nối tiếp, hãy kiểm tra giới hạn cách ly: với các model 80 – 600 V, không cực đầu ra nào được lệch quá ±600 VDC so với cực khác hoặc vỏ máy; cực dương không quá ±600 VDC và cực âm không quá ±400 VDC so với đất vỏ.
Checklist trước khi đóng điện lần đầu

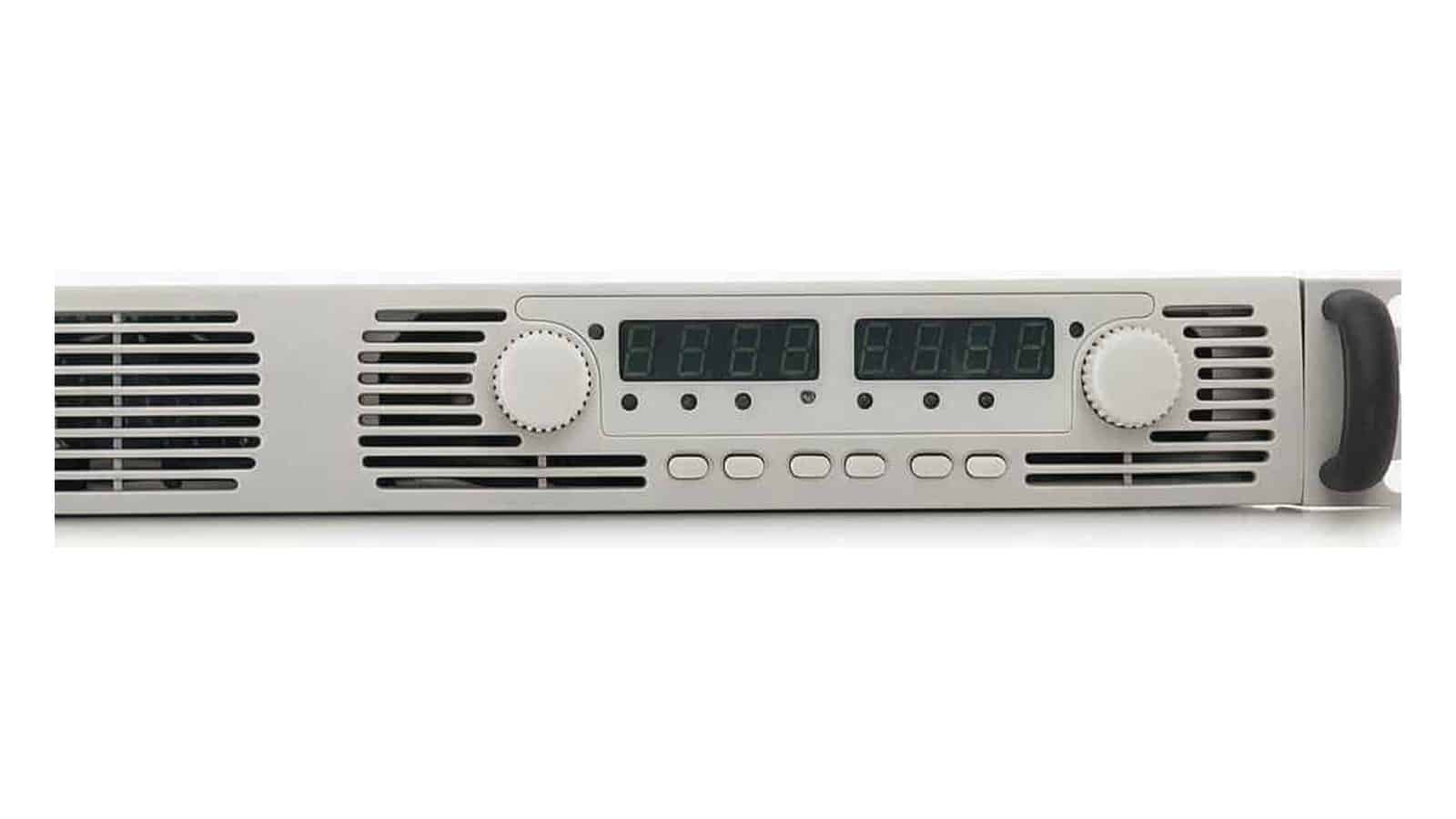

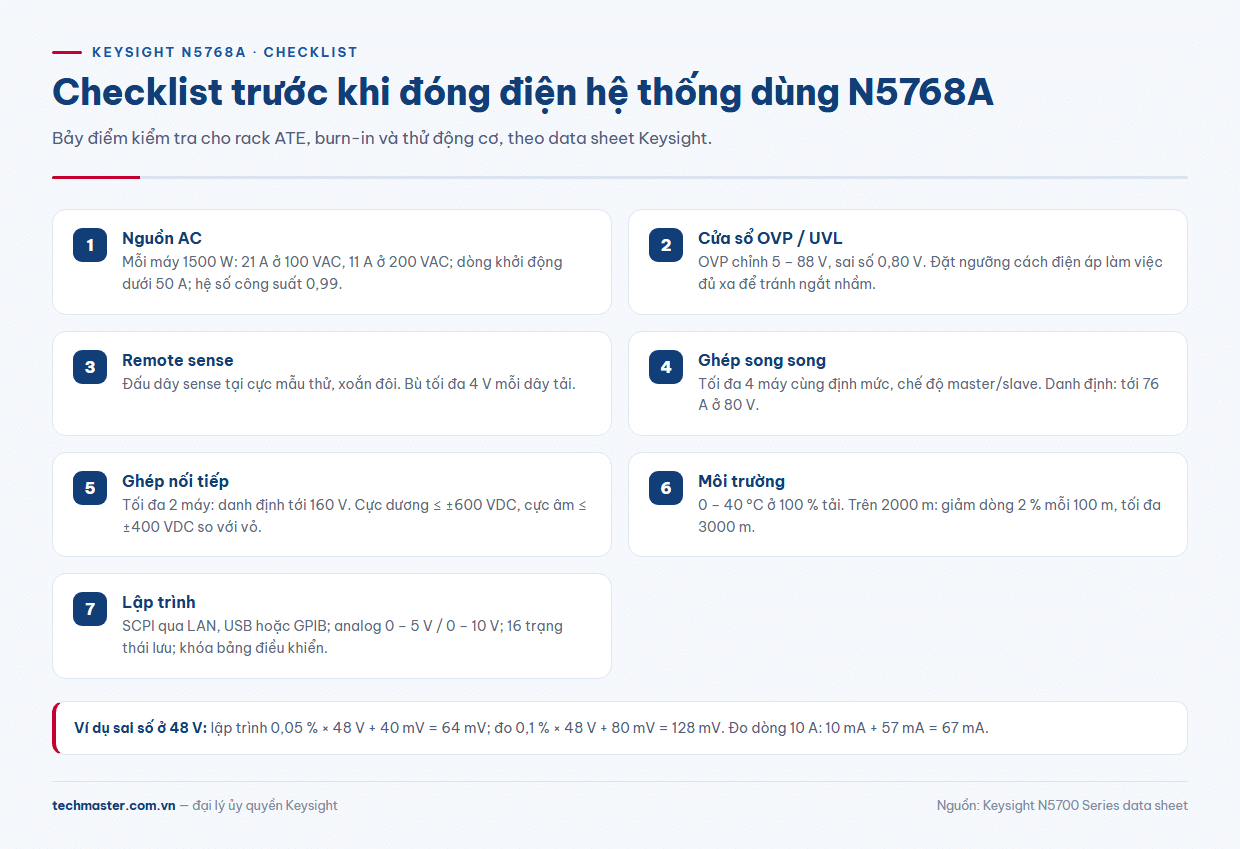

- Kiểm tra mạch AC, cửa sổ OVP/UVL và remote sense (dưới 4 V mỗi dây).
- Khóa bảng điều khiển phía trước nếu trạm dùng chung, tránh chỉnh nhầm.
- Tính thời gian bước thử = 55 ms phản hồi lệnh + thời gian đáp ứng đầu ra.
Độ chính xác cũng cần quy ra số thật. Đặt 48 V, sai số lập trình là 0,05 % × 48 V + 40 mV = 64 mV; sai số đo điện áp là 0,1 % × 48 V + 80 mV = 128 mV. Đo dòng 10 A, sai số là 10 mA + 57 mA = 67 mA. Nếu giới hạn đạt/không đạt hẹp hơn, hãy dùng thêm đồng hồ vạn năng chính xác. Techmaster có phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 để kiểm tra định kỳ cả nguồn lẫn thiết bị đo đi kèm.
N5768A giá và cách đặt hàng
Về N5768A giá, Techmaster không niêm yết công khai vì cấu hình ảnh hưởng tới báo giá: vui lòng liên hệ báo giá. Xem trang sản phẩm Bộ Nguồn DC Keysight N5768A để gửi yêu cầu, hoặc tham khảo toàn bộ danh mục tại trang Keysight của Techmaster. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam.
Tóm lại, Keysight N5768A hợp với rack ATE cần 80 V, 19 A trong 1U, các bài burn-in đầy tải và tải động như động cơ. Hãy chốt nguồn AC, remote sense và cửa sổ OVP/UVL ngay từ khâu thiết kế.
