Keysight N5752A là model điện áp cao nhất trong nhóm 750 W của họ nguồn DC hệ thống N5700: 600 V, 1,3 A, 780 W trong một khung 1U. Ở 600 V, sai số tuyệt đối, mức gợn và giới hạn cách ly đều lớn hơn, nên đôi khi N5751A hoặc N5772A hợp hơn. Bài này đặt N5752A cạnh các model cùng dòng, dùng số liệu trong data sheet N5700 của Keysight, để bạn chọn đúng cấu hình ngay từ đầu.
Keysight N5752A nằm ở đâu trong họ N5700
Họ N5700 có 24 model chia làm hai nhóm công suất 750 W và 1500 W, điện áp từ 6 V đến 600 V, dòng từ 1,3 A đến 180 A. Toàn bộ dùng khung cao 1U, rộng 19 inch. Khe thông gió không nằm ở nóc hay đáy, nên có thể xếp thiết bị khác sát trên hoặc dưới máy.
N5752A là điểm cuối của nhóm 750 W. Ngay cạnh nó có ba model đáng cân nhắc:
- N5751A: 300 V, 2,5 A, 750 W, cùng nhóm 750 W, điện áp bằng một nửa, dòng gần gấp đôi.
- N5772A: 600 V, 2,6 A, 1560 W, cùng điện áp, dòng gấp đôi, thuộc nhóm 1500 W.
- N5750A: 150 V, 5 A, 750 W, cho tải điện áp thấp hơn nhưng cần nhiều dòng.
Cả bốn model dùng chung giao tiếp GPIB, USB 2.0 và LAN 10/100, đạt chuẩn LXI Class C, có web server tích hợp và nhận lập trình analog 0–5 V hoặc 0–10 V.
N5752A thông số đặt cạnh N5751A và N5772A

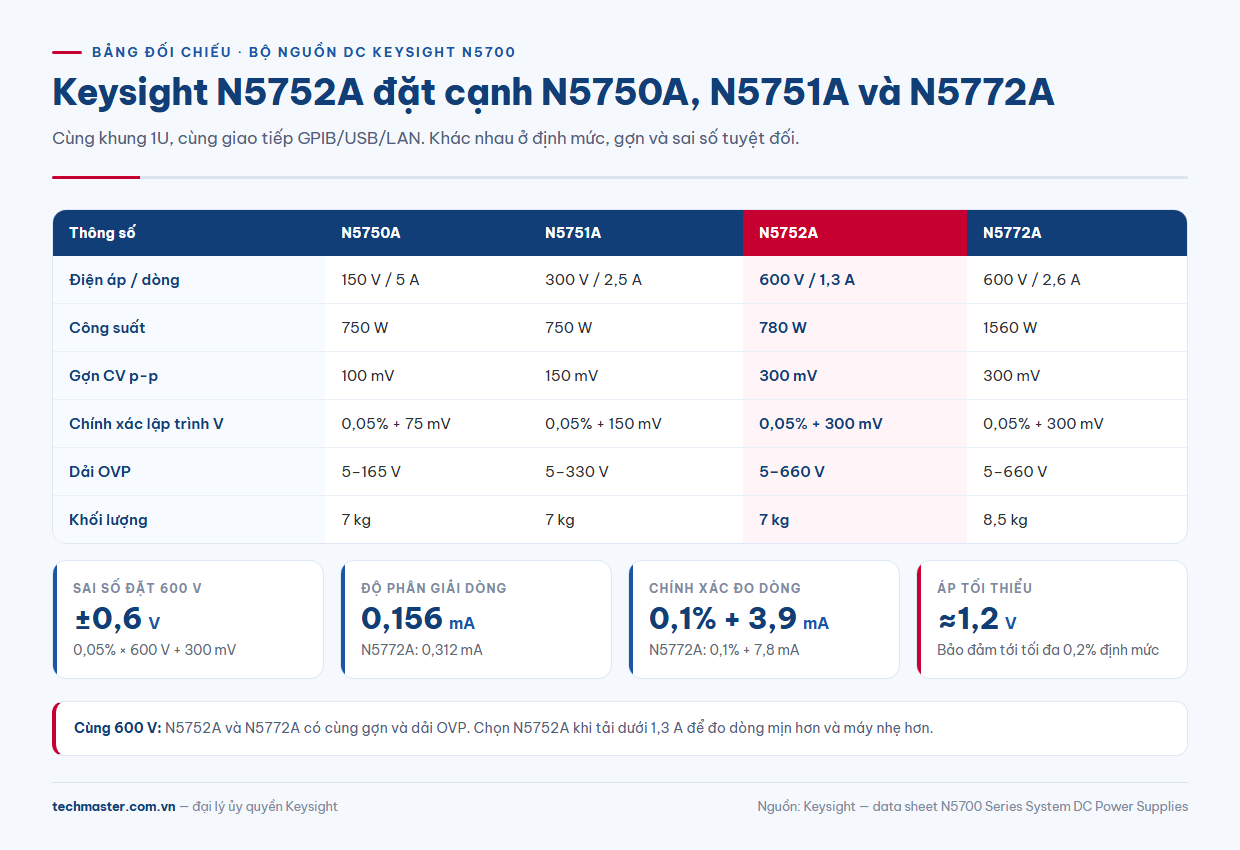

Bảng dưới đây lấy từ phần thông số hiệu năng trong data sheet N5700 Series, bảo đảm trong dải nhiệt độ 0–40 °C.
| Thông số | N5751A | N5752A | N5772A |
|---|---|---|---|
| Điện áp / dòng / công suất | 300 V / 2,5 A / 750 W | 600 V / 1,3 A / 780 W | 600 V / 2,6 A / 1560 W |
| Gợn và nhiễu CV (p-p / rms) | 150 mV / 20 mV | 300 mV / 60 mV | 300 mV / 60 mV |
| Chính xác lập trình điện áp | 0,05% + 150 mV | 0,05% + 300 mV | 0,05% + 300 mV |
| Chính xác đo dòng | 0,1% + 7,5 mA | 0,1% + 3,9 mA | 0,1% + 7,8 mA |
| Dải bảo vệ quá áp (OVP) | 5–330 V | 5–660 V | 5–660 V |
| Khối lượng | 7 kg | 7 kg | 8,5 kg |
Nhìn bảng sẽ thấy một điểm dễ bỏ sót. N5752A và N5772A cùng 600 V nên gợn, sai số điện áp và dải OVP như nhau. Khác biệt chính là dòng: N5752A có dòng định mức nhỏ hơn, nên sai số đo dòng chỉ 0,1% + 3,9 mA so với 0,1% + 7,8 mA của N5772A. Độ phân giải dòng của N5752A là 0,156 mA, của N5772A là 0,312 mA. Nếu tải chỉ cần vài trăm mA, chọn N5752A thì phép đo dòng mịn hơn và máy cũng nhẹ hơn.
Ở 600 V, sai số tuyệt đối mới là con số cần đọc
Với nguồn điện áp cao, phần sai số cố định quan trọng hơn phần phần trăm. Data sheet ghi độ chính xác lập trình điện áp của N5752A là 0,05% + 300 mV. Khi đặt 600 V, phần phần trăm là 300 mV, cộng phần cố định 300 mV thành ±0,6 V. Khi đặt 100 V, phần phần trăm chỉ còn 50 mV nhưng phần cố định vẫn là 300 mV, nên tổng sai số là ±0,35 V, tức khoảng 0,35% giá trị đặt.
Các thông số khác cũng cần biết trước khi viết chương trình kiểm tra:
- Độ phân giải lập trình và đo: 72 mV cho điện áp, 0,156 mA cho dòng.

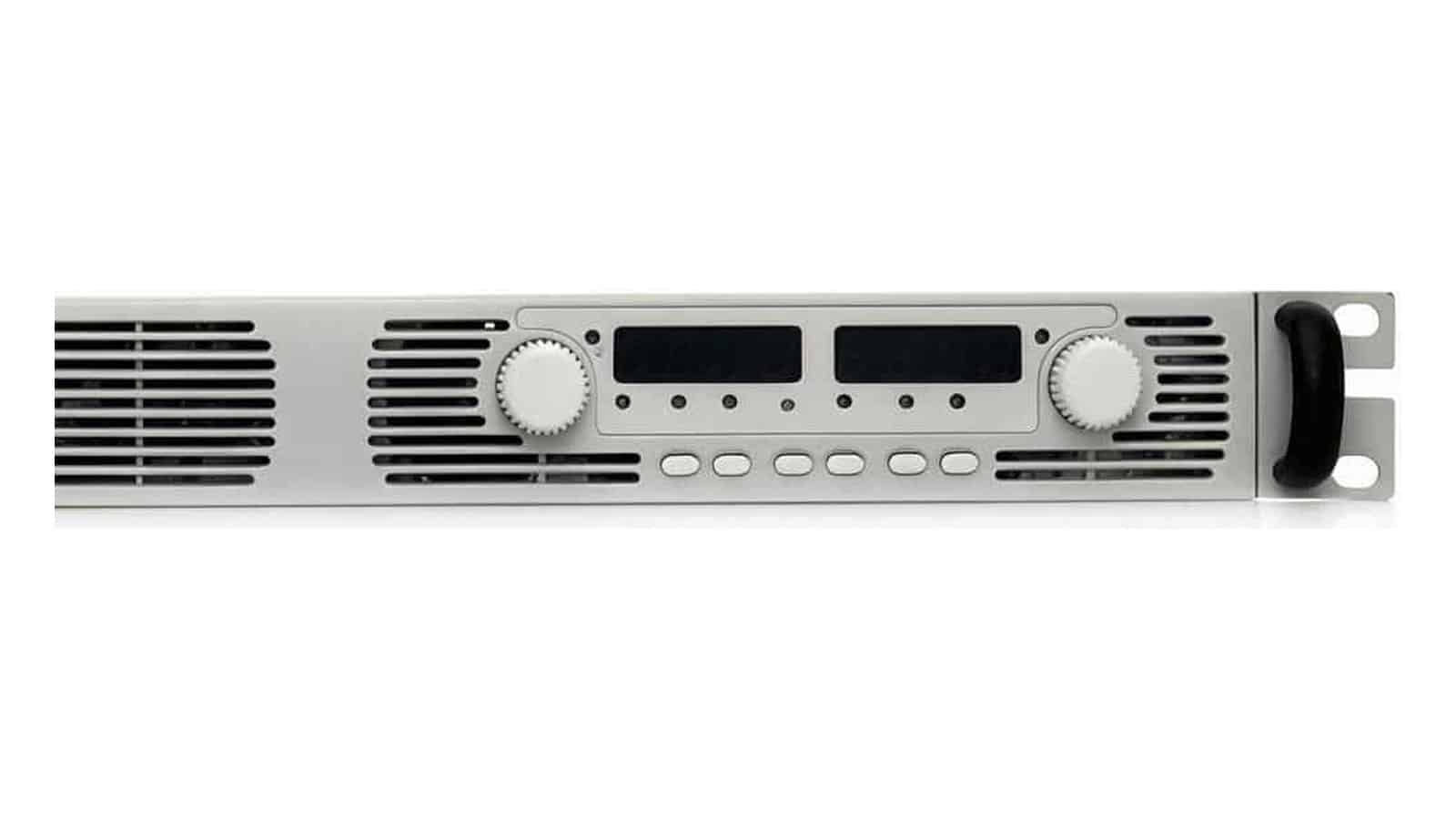

- Chính xác đo điện áp: 0,1% + 600 mV. Màn hình mặt trước 4 chữ số chỉ chính xác ±3 V, vì vậy cần đọc qua giao tiếp nếu muốn lấy số liệu.
- Điện áp tối thiểu: được bảo đảm tới tối đa 0,2% định mức, tức khoảng 1,2 V với N5752A. Model này không dành cho tải chỉ cần vài volt.
- Thời gian đáp ứng (đặc tính bổ sung): 0,25 s để lên đầy tải, 0,30 s để xuống khi có tải, 4,0 s để xuống khi không tải.
- Phục hồi quá độ tải: ≤2 ms khi tải thay đổi từ 10% đến 90% dòng định mức.
Nếu tải chỉ cần tới 300 V, N5751A có sai số cố định 150 mV và gợn 150 mV p-p, tức một nửa N5752A. Vì vậy, không nên mua 600 V chỉ để dự phòng khi điện áp thực tế của tải không vượt quá 300 V.
Bộ Nguồn DC Keysight 600 V: ghép máy và giới hạn cách ly
Data sheet N5700 cho phép ghép song song tối đa bốn máy cùng định mức ở chế độ chủ – tớ và ghép nối tiếp tối đa hai máy. Ghép song song bốn N5752A sẽ cho tối đa 5,2 A ở 600 V. Nếu chỉ cần khoảng 2,6 A, một máy N5772A gọn hơn.
Ghép nối tiếp với N5752A thì cần cẩn thận hơn. Với các model trên 60 V, data sheet quy định cực dương không được cao hơn hoặc thấp hơn vỏ máy quá ±600 VDC, còn cực âm không quá ±400 VDC. N5752A đã cho 600 V ở một máy, nên hai máy nối tiếp để đạt 1200 V sẽ vượt giới hạn cách ly này. Trên thực tế, N5752A là mức điện áp trần của họ N5700. Nếu cần cao hơn, hãy trao đổi với kỹ sư để chọn dòng nguồn điện áp cao khác của Keysight.
Bảo vệ quá áp của N5752A đặt được từ 5 V đến 660 V với độ chính xác 6 V. Remote sense bù được 5 V trên mỗi dây tải.
N5752A giá và những điều cần chốt trước khi đặt hàng
Giá N5752A tùy cấu hình, tùy chọn dây nguồn và số lượng, vì vậy Techmaster báo giá theo từng yêu cầu. Trước khi liên hệ báo giá N5752A, bạn nên chuẩn bị sẵn các thông tin sau:

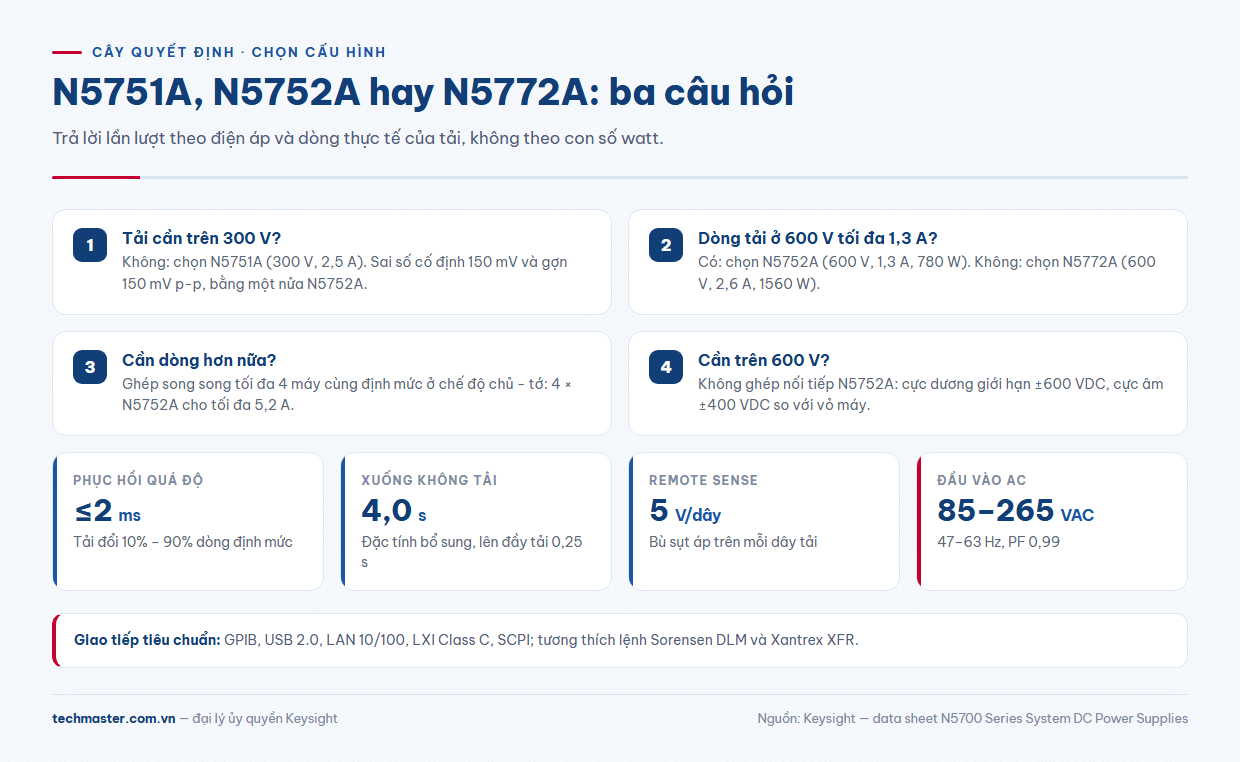

- Điện áp và dòng thực tế của tải: nếu dưới 300 V, cân nhắc N5751A. Nếu cần trên 1,3 A ở 600 V, cân nhắc N5772A.
- Nguồn AC tại xưởng: máy nhận 85–265 VAC, 47–63 Hz. Model 750 W lấy 10,5 A ở 100 VAC hoặc 5 A ở 200 VAC, hệ số công suất 0,99, hiệu suất 76–87%. Xem thêm bài chọn tùy chọn đầu vào AC cho nguồn DC hệ thống.
- Phần mềm điều khiển: máy dùng lệnh SCPI và tương thích lệnh với Sorensen DLM và Xantrex XFR.
- Không gian rack: kích thước 43,6 × 422,8 × 432,8 mm, nặng 7 kg, vận hành đầy tải ở 0–40 °C.
Nếu tải của bạn nằm ở dải 150 V, hãy đọc bài so sánh Keysight N5750A với các model lân cận. Toàn bộ dòng sản phẩm có tại trang Keysight của Techmaster.
Kết luận: khi nào chọn Keysight N5752A
Chọn Keysight N5752A khi tải cần điện áp trên 300 V, tối đa 600 V, và dòng không quá 1,3 A, ví dụ thử tụ điện áp cao hoặc đầu vào bộ biến đổi DC-DC điện áp cao. Nếu tải cần nhiều dòng hơn ở cùng điện áp, N5772A là bước nâng hợp lý. Nếu điện áp tải thấp hơn, N5751A cho sai số và gợn nhỏ hơn.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Đội kỹ sư sẵn sàng tư vấn chọn bộ nguồn DC hệ thống N5752A hay model cùng họ trước khi bạn đặt hàng.
Câu hỏi thường gặp về Keysight N5752A
N5752A khác N5772A ở điểm nào?
Cả hai cùng 600 V, cùng gợn 300 mV p-p và cùng dải OVP 5–660 V. N5752A cho 1,3 A, 780 W và nặng 7 kg. N5772A cho 2,6 A, 1560 W và nặng 8,5 kg.
Có nối tiếp hai N5752A để lấy 1200 V được không?
Không. Với model trên 60 V, data sheet giới hạn cực dương ±600 VDC và cực âm ±400 VDC so với vỏ máy, nên hai máy 600 V nối tiếp sẽ vượt giới hạn cách ly.
N5752A giá bao nhiêu?
Giá tùy cấu hình và số lượng, vì vậy Techmaster báo giá theo yêu cầu. Hãy liên hệ để nhận báo giá và tư vấn cấu hình.
