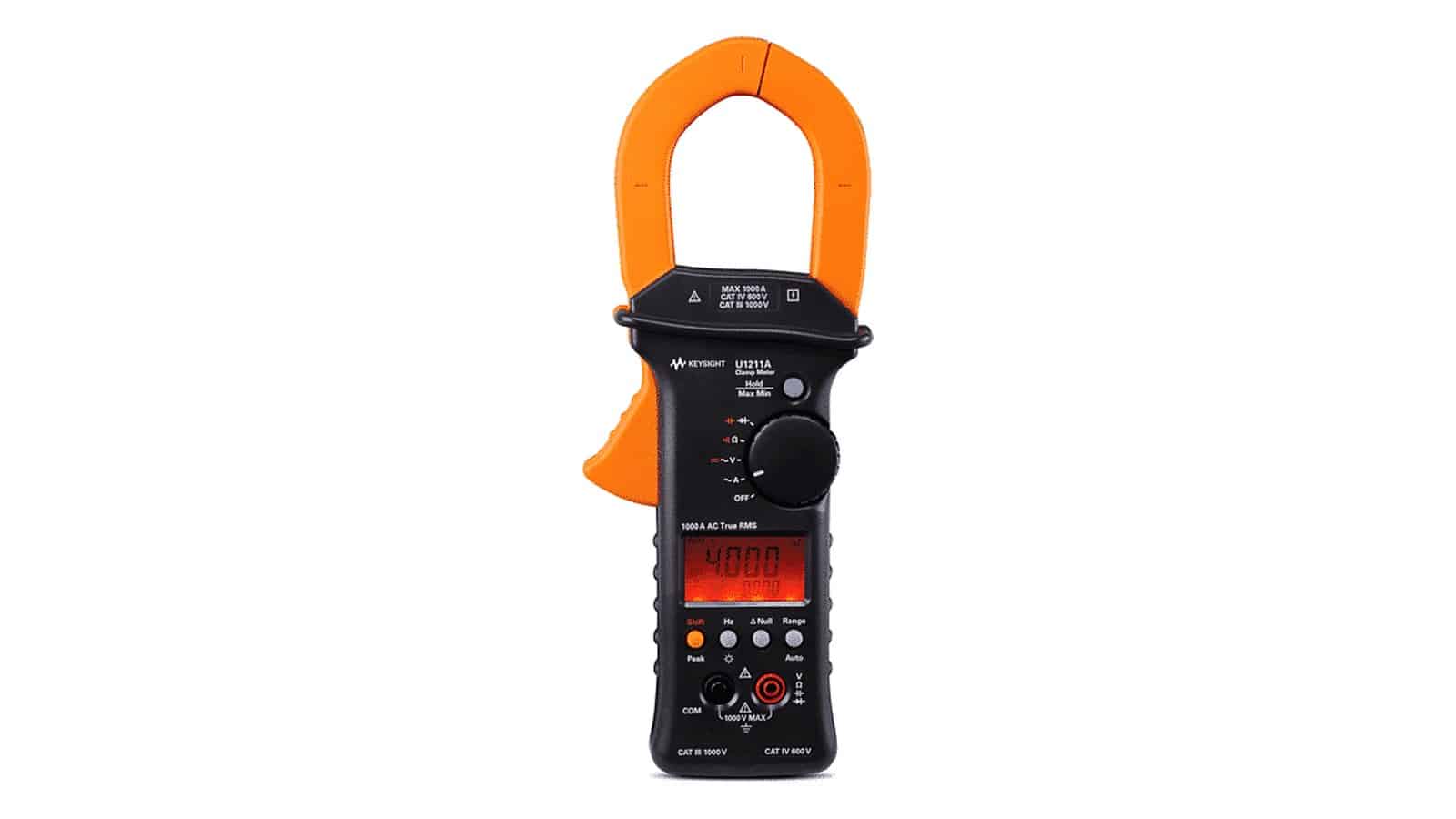

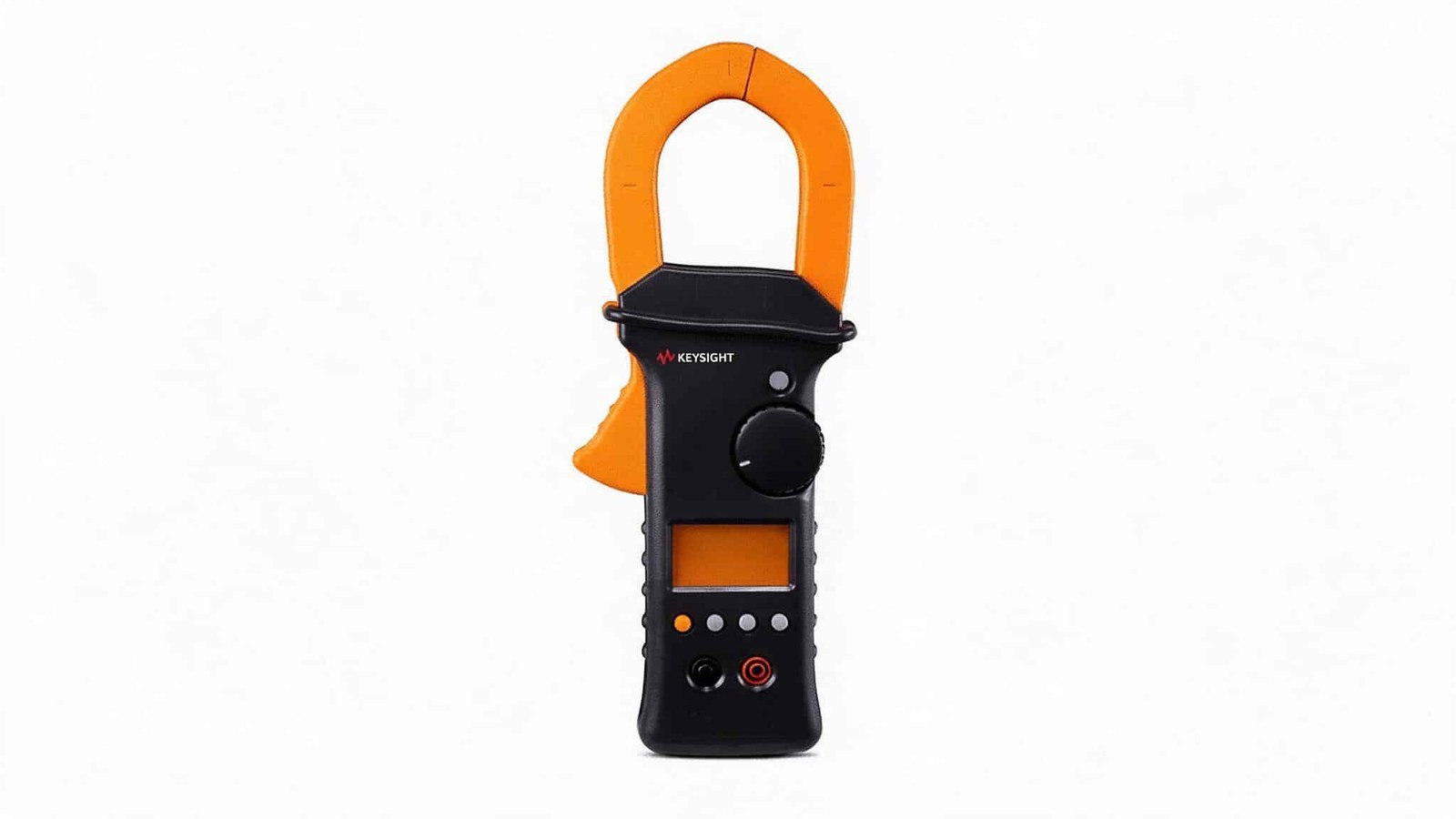

Keysight U1211A là ampe kìm true RMS cầm tay đo dòng AC tới 1000 A, hàm kìm mở 52 mm, đạt cấp an toàn CAT III 1000 V và CAT IV 600 V. Cần nói ngay một điều: Keysight đã ngừng sản xuất U1211A từ ngày 1/8/2023 và không công bố model thay thế trực tiếp. Bài này dành cho đội bảo trì đang có U1211A trong tủ đồ nghề: máy làm được những việc gì ngoài hiện trường, làm đúng cách ra sao, và giới hạn nằm ở đâu. Mọi con số lấy từ trang sản phẩm Keysight và tài liệu User’s and Service Guide của dòng U1211A/U1212A/U1213A.
Keysight U1211A đo được gì, và không đo được gì?
Dòng U1210 gồm ba model dùng chung thân máy nhưng khác chức năng. Theo tài liệu hướng dẫn của Keysight, cả ba đều đo dòng AC, điện áp AC và DC, điện trở, thông mạch có còi, diode, điện dung và tần số. U1212A có thêm dòng DC và nhiệt độ (cặp nhiệt K). U1213A có thêm dòng và áp AC+DC, chu kỳ nhiệm vụ (duty cycle). Như vậy U1211A không đo dòng DC, không đo nhiệt độ, không đo AC+DC. Với mạch DC, U1211A không phải công cụ đúng.
Bù lại, U1211A có đủ những gì một kỹ thuật viên điện xoay chiều cần dùng mỗi ngày: đo dòng tải không cắt mạch, đo áp nguồn, giữ đỉnh 1 ms để bắt dòng khởi động, ghi MAX/AVG/MIN để theo dõi tải dao động, và các phép đo thụ động khi đã ngắt điện. Màn hình kép 4500 count kèm thanh analog 12 đoạn; tốc độ đo dòng AC 7 lần/giây.
| Chức năng | U1211A | U1212A | U1213A |
|---|---|---|---|
| Dòng AC true RMS tới 1000 A | Có | Có | Có |
| Dòng DC | Không | Có | Có |
| Nhiệt độ cặp nhiệt K | Không | Có | Có |
| AC+DC, duty cycle | Không | Không | Có |
| Áp AC/DC, Ω, diode, điện dung, tần số | Có | Có | Có |

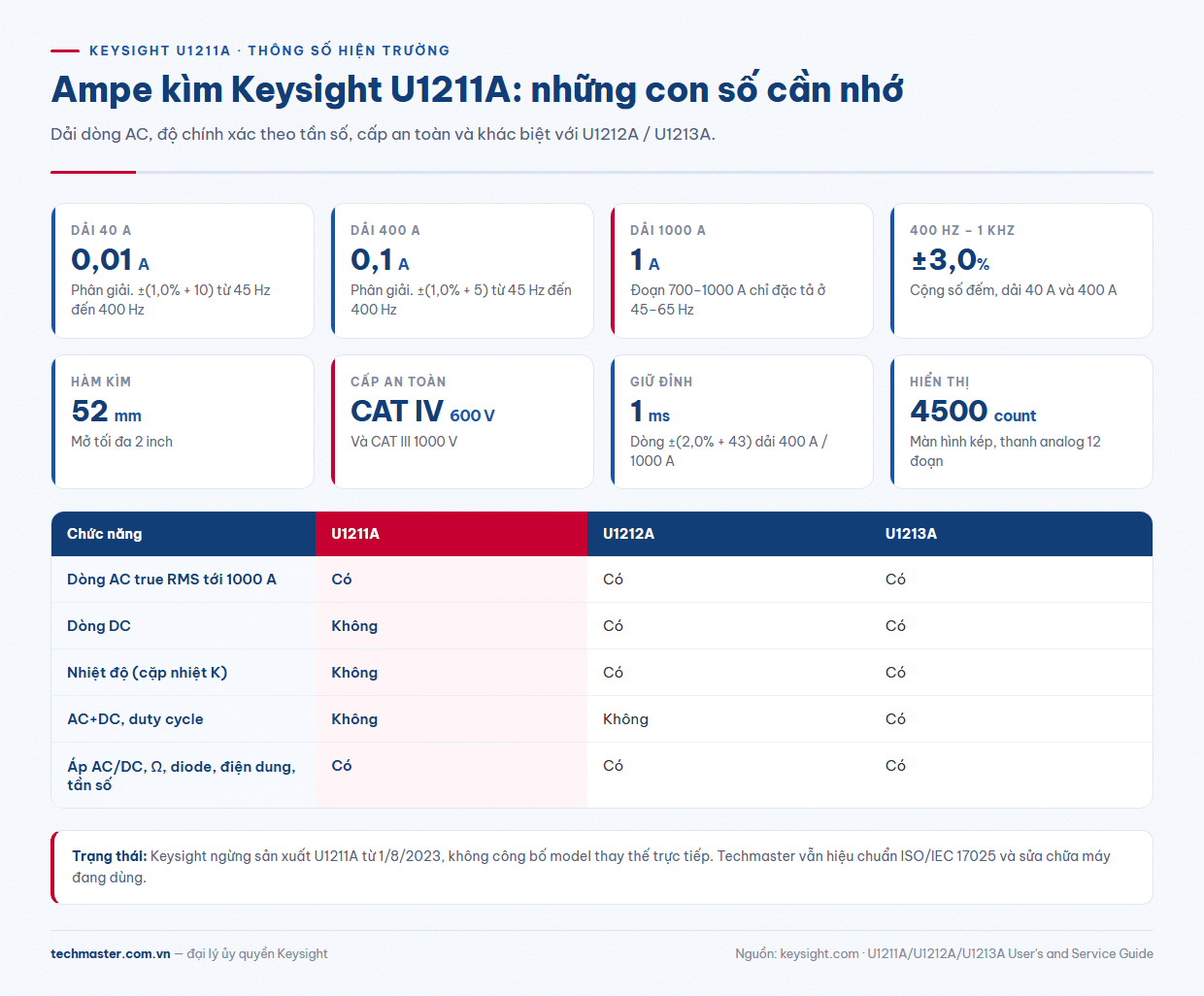

U1211A thông số dùng trực tiếp ngoài hiện trường
Bảng đầy đủ có trên trang U1211A thông số và trong tài liệu của Keysight.
- Dòng AC: ba dải 40 A (phân giải 0,01 A), 400 A (0,1 A) và 1000 A (1 A). Từ 45 Hz đến 400 Hz, độ chính xác là ±(1,0% + 10) ở dải 40 A và ±(1,0% + 5) ở dải 400 A. Từ 400 Hz đến 1 kHz là ±3,0% cộng số đếm.
- Đoạn 700–1000 A: chỉ được đặc tả ở 45–65 Hz, nghĩa là đúng tần số lưới. Quá tải tối đa 1000 Arms.
- Điện áp: AC 400 V/1000 V ±(1,0% + 5) từ 45 Hz đến 400 Hz; DC 400 V/1000 V ±(0,5% + 3); trở kháng vào 10 MΩ.
- Đo thụ động: điện trở 400 Ω và 4 kΩ, còi thông mạch dưới 10 Ω, diode dòng thử 0,8 mA, điện dung 400 µF và 4000 µF.
- Cơ khí: hàm kìm 2 inch (52 mm), nặng 605 g kèm pin, pin 9 V cho khoảng 50 giờ ở mức tiêu thụ lớn nhất (không bật đèn nền), làm việc từ −10 °C đến 50 °C.

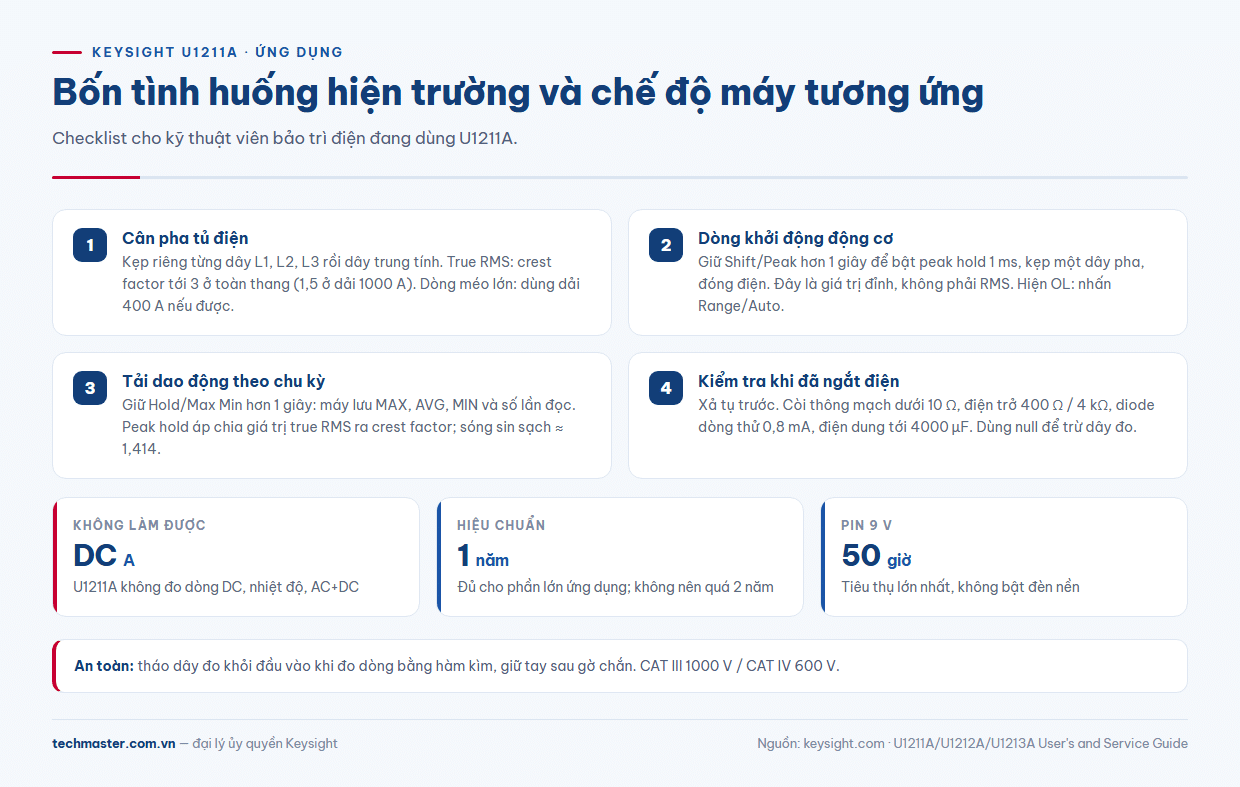

Ứng dụng 1: cân pha và kiểm tra tải trong tủ điện
Việc phổ biến nhất của ampe kìm là đo dòng từng pha trên tuyến cấp cho tủ phân phối hay tủ động lực. Hàm kìm 52 mm ôm được dây và cáp tiết diện lớn thường gặp ở đầu ra MCCB. Kẹp riêng từng dây pha (không kẹp chung nhiều dây), đọc dòng L1, L2, L3, rồi kẹp dây trung tính. Pha lệch rõ hoặc dòng trung tính cao là dấu hiệu tải một pha phân bổ không đều, hoặc có tải phi tuyến.
Vì U1211A là true RMS, kết quả vẫn có ý nghĩa với dòng méo do biến tần, bộ nguồn xung hay đèn LED. Keysight ghi rõ hệ số đỉnh (crest factor) cho phép tới 3 ở toàn thang, riêng dải 1000 V và 1000 A là 1,5. Với dạng sóng không sin có crest factor ≤ 3, cộng thêm sai số điển hình 2% số đọc + 2% toàn thang. Khi đo dòng méo lớn ở gần 1000 A, nên chuyển xuống dải 400 A nếu dòng cho phép, để có biên crest factor rộng hơn.
Ứng dụng 2: bắt dòng khởi động động cơ bằng giữ đỉnh 1 ms
Động cơ cảm ứng khởi động trực tiếp kéo dòng lớn trong khoảnh khắc ngắn, dễ làm nhảy aptomat hoặc sụt áp cho thiết bị khác. U1211A có chế độ 1 ms peak hold: giữ nút Shift/Peak hơn 1 giây để bật, kẹp vào một dây pha cấp cho động cơ, rồi đóng điện. Máy giữ giá trị đỉnh của những biến thiên dài hơn 1 ms.
Độ chính xác giữ đỉnh dòng là ±(2,0% + 43) ở dải 400 A và 1000 A, ±(2,0% + 70) ở dải 40 A. Lưu ý đây là giá trị đỉnh, không phải RMS, nên đừng so trực tiếp với dòng định mức ghi trên nhãn động cơ. Nếu hiện OL, nhấn Range/Auto để lên dải cao hơn rồi đo lại. Để đánh giá cả chu trình làm việc chứ không chỉ một lần khởi động, xem thêm bài ứng dụng ampe kìm U1192A khi đo dòng tải trong cùng nhóm sản phẩm.
Ứng dụng 3: theo dõi tải dao động và tính crest factor
Chế độ dynamic recording (giữ nút Hold/Max Min hơn 1 giây) lưu giá trị lớn nhất, nhỏ nhất, trung bình và số lần đọc trong cả loạt đo. Kỹ thuật viên có thể để máy kẹp trên dây cấp cho máy nén, băng tải hay máy ép trong vài chu kỳ làm việc, rồi đọc MAX/AVG/MIN mà không cần đứng nhìn màn hình.
Peak hold còn dùng cho điện áp, với độ chính xác ±(1,0% + 43). Tài liệu Keysight gợi ý ứng dụng cho máy biến áp phân phối và tụ bù hệ số công suất: lấy giá trị đỉnh chia giá trị true RMS để ra crest factor. Sóng sin sạch cho khoảng 1,414; số lệch nhiều khỏi mức này cho thấy điện áp bị méo.
Ứng dụng 4: kiểm tra sau khi đã ngắt điện
Sau khi cô lập và xả hết tụ, các phép đo thụ động giúp khoanh vùng lỗi. Thông mạch có còi dưới 10 Ω để dò dây và tiếp điểm contactor. Thang 400 Ω kiểm tra cuộn dây hay điện trở sấy; dùng chức năng null để trừ điện trở dây đo trước khi đọc. Thang điện dung tới 4000 µF đủ để kiểm tra tụ khởi động hay tụ chạy của động cơ một pha; Keysight khuyên dùng null để loại phần dư trước khi đo. Diode có dòng thử 0,8 mA, còi kêu một tiếng khi tiếp giáp phân cực thuận nằm trong khoảng 0,3–0,8 V.
An toàn và hiệu chuẩn khi dùng Ampe Kìm Keysight
CAT IV 600 V cho phép làm việc ở phía nguồn cấp của công trình; CAT III 1000 V phù hợp tủ phân phối và mạch cố định trong nhà máy. Tháo dây đo khỏi đầu vào khi đo dòng bằng hàm kìm, và giữ tay sau gờ chắn. Keysight cho biết chu kỳ hiệu chuẩn 1 năm là đủ cho phần lớn ứng dụng và không khuyến nghị kéo dài quá 2 năm. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, tiếp tục nhận hiệu chuẩn và sửa chữa U1211A đang sử dụng.
U1211A giá và lựa chọn khi model đã ngừng sản xuất
Vì U1211A đã ngừng sản xuất, nguồn hàng mới gần như không còn; khách cần U1211A giá hoặc phương án thay thế nên liên hệ báo giá để được tư vấn theo tình trạng thực tế. Keysight không chỉ định model kế nhiệm trực tiếp cho U1211A; hai model cùng dòng U1212A và U1213A cũng đã ngừng sản xuất từ 1/6/2024. Khi chọn thiết bị mới, hãy bắt đầu từ yêu cầu: có cần đo dòng DC hay nhiệt độ không, dải dòng tối đa bao nhiêu, cấp CAT nào. Tham khảo bài Ampe Kìm Keysight U1191A dùng cho ngành nào và danh mục thiết bị Keysight tại Techmaster. Thông tin lưu trữ của máy vẫn có trên trang ampe kìm Keysight U1211A.
