Keysight N3305A là mô-đun tải điện tử DC 500 W của hệ N3300, chịu tới 150 V và 60 A, cắm vào khung N3300A hoặc N3301A. Trong sáu mô-đun của họ máy, nó là mô-đun duy nhất vừa có điện áp 150 V vừa có dòng 60 A. Bài này đặt N3305A cạnh N3302A, N3303A, N3304A, N3306A, N3307A và hai khung máy, rồi tính xem ở từng mức điện áp nó thực sự hút được bao nhiêu dòng. Mọi thông số lấy từ trang sản phẩm và data sheet của Keysight.
Keysight N3305A đứng ở đâu trong họ N3300?

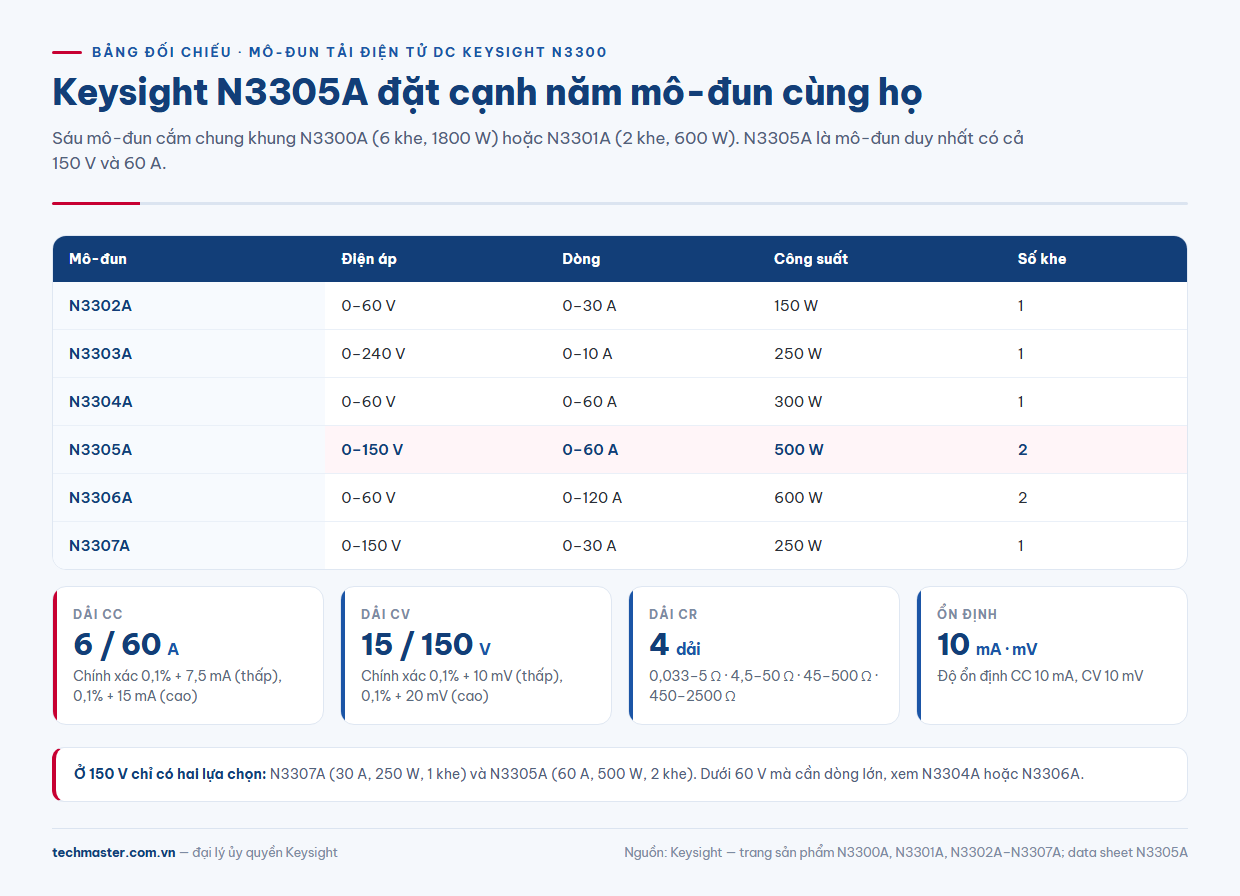

Hệ N3300 có hai khung và sáu mô-đun. Khung N3300A rộng toàn rack, 6 khe, tổng công suất tối đa 1800 W. Khung N3301A rộng nửa rack, 2 khe, tổng 600 W. Mô-đun cắm tự do vào khe trống; bốn mô-đun chiếm một khe, hai mô-đun N3305A và N3306A rộng gấp đôi nên chiếm hai khe. Theo trang sản phẩm Keysight:
| Mô-đun | Điện áp | Dòng | Công suất | Số khe |
|---|---|---|---|---|
| N3302A | 0–60 V | 0–30 A | 150 W | 1 |
| N3303A | 0–240 V | 0–10 A | 250 W | 1 |
| N3304A | 0–60 V | 0–60 A | 300 W | 1 |
| N3305A | 0–150 V | 0–60 A | 500 W | 2 |
| N3306A | 0–60 V | 0–120 A | 600 W | 2 |
| N3307A | 0–150 V | 0–30 A | 250 W | 1 |
Đọc bảng theo điện áp sẽ thấy rõ vị trí của N3305A. Ba mô-đun N3302A, N3304A, N3306A dừng ở 60 V. N3303A lên 240 V nhưng chỉ 10 A. Ở mức 150 V chỉ có hai lựa chọn: N3307A (30 A, 250 W) và N3305A (60 A, 500 W). N3305A vì thế là mô-đun “áp trung, công suất cao”: dành cho nguồn ra 48 V, 72 V, 100 V cần nạp tải hàng trăm watt.
Về vòng đời sản phẩm: tại thời điểm biên soạn (tháng 10/2026), trang sản phẩm của Keysight vẫn liệt kê N3305A kèm bảo hành 3 năm, không có thông báo ngừng sản xuất. Keysight hiện cũng có dòng tải để bàn EL30000, phù hợp hơn khi chỉ cần một hai kênh trên bàn thí nghiệm; còn hệ N3300 vẫn là lựa chọn khi cần nhiều kênh trong rack ATE.

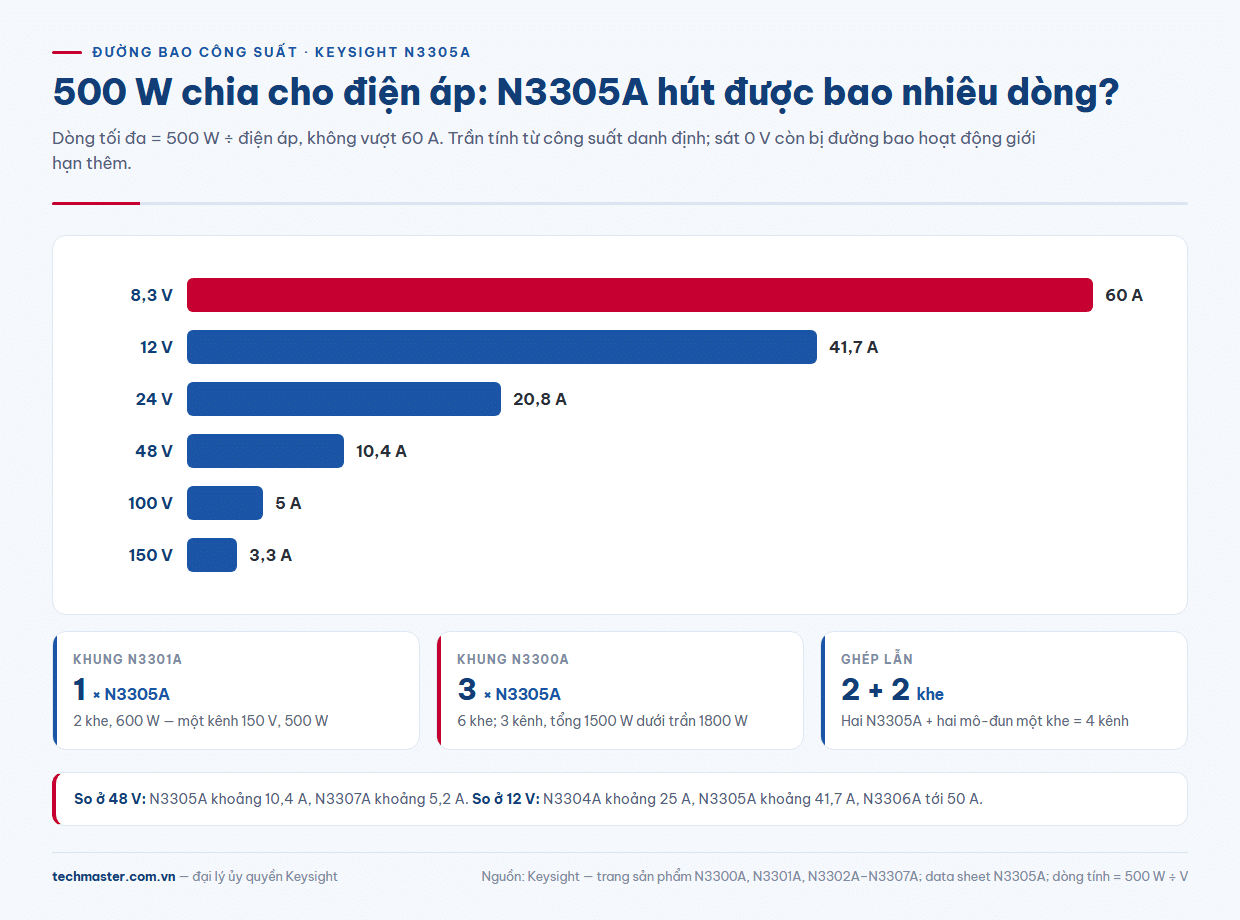

500 W giới hạn dòng thế nào ở từng mức điện áp?
150 V nhân 60 A bằng 9000 W, gấp 18 lần công suất danh định. Vì vậy N3305A không bao giờ đạt cả 150 V và 60 A cùng lúc. Dòng tối đa ở một điện áp bằng 500 W chia cho điện áp đó:
- Đến khoảng 8,3 V: giới hạn là 60 A (giới hạn dòng, chưa chạm trần công suất).
- 12 V: khoảng 41,7 A.
- 24 V: khoảng 20,8 A.
- 48 V: khoảng 10,4 A.
- 100 V: 5 A.
- 150 V: khoảng 3,3 A.
Đây là trần tính từ công suất danh định. Ở điện áp rất thấp, gần 0 V, dòng hấp thụ còn bị giới hạn thêm bởi đường bao hoạt động của mô-đun; chi tiết đã phân tích trong bài chọn tải điện tử DC theo đường bao hoạt động.
Từ đó ra một quy tắc chọn đơn giản. Với nguồn 12 V, N3304A (300 W) hút được khoảng 25 A, N3305A khoảng 41,7 A, N3306A tới 50 A. Nếu DUT là nguồn 12 V, 40 A thì N3305A vừa đủ, nhưng N3306A dư địa hơn vì 60 V đã thừa cho nguồn 12 V. Ngược lại với nguồn 48 V, 10 A: N3307A chỉ hút được khoảng 5,2 A ở 48 V, N3305A hút được 10,4 A, nên N3305A là mô-đun một kênh phù hợp.
N3305A thông số: CC, CV, CR và độ chính xác
Data sheet của Keysight cho N3305A ba chế độ CC, CV, CR, mỗi chế độ có nhiều dải. Mô-đun còn đo điện áp, dòng, công suất và số hóa dạng sóng.
- Dòng không đổi (CC): dải thấp 6 A, dải cao 60 A; độ ổn định 10 mA. Độ chính xác dải thấp 0,1% + 7,5 mA, dải cao 0,1% + 15 mA.
- Áp không đổi (CV): dải thấp 15 V, dải cao 150 V; độ ổn định 10 mV. Độ chính xác dải thấp 0,1% + 10 mV, dải cao 0,1% + 20 mV.
- Điện trở không đổi (CR): bốn dải 0,033–5 Ω, 4,5–50 Ω, 45–500 Ω và 450–2500 Ω, mỗi dải yêu cầu dòng tối thiểu lần lượt trên 10%, 1%, 0,1% và 0,01% định mức dòng.
Phần cộng thêm cố định trong độ chính xác mới là chỗ cần để ý. Đặt 2 A trên dải 6 A, sai số tối đa là 2 mA + 7,5 mA = 9,5 mA. Cùng 2 A nhưng trên dải 60 A, sai số là 2 mA + 15 mA = 17 mA, gần gấp đôi. Khi bài thử chỉ cần dòng dưới 6 A, hãy khóa mô-đun ở dải thấp. Bốn chế độ tải và vùng làm việc an toàn được trình bày thêm trong bài tải điện tử DC: bốn chế độ CC/CV/CR/CP; lưu ý hệ N3300 hỗ trợ CC, CV và CR.

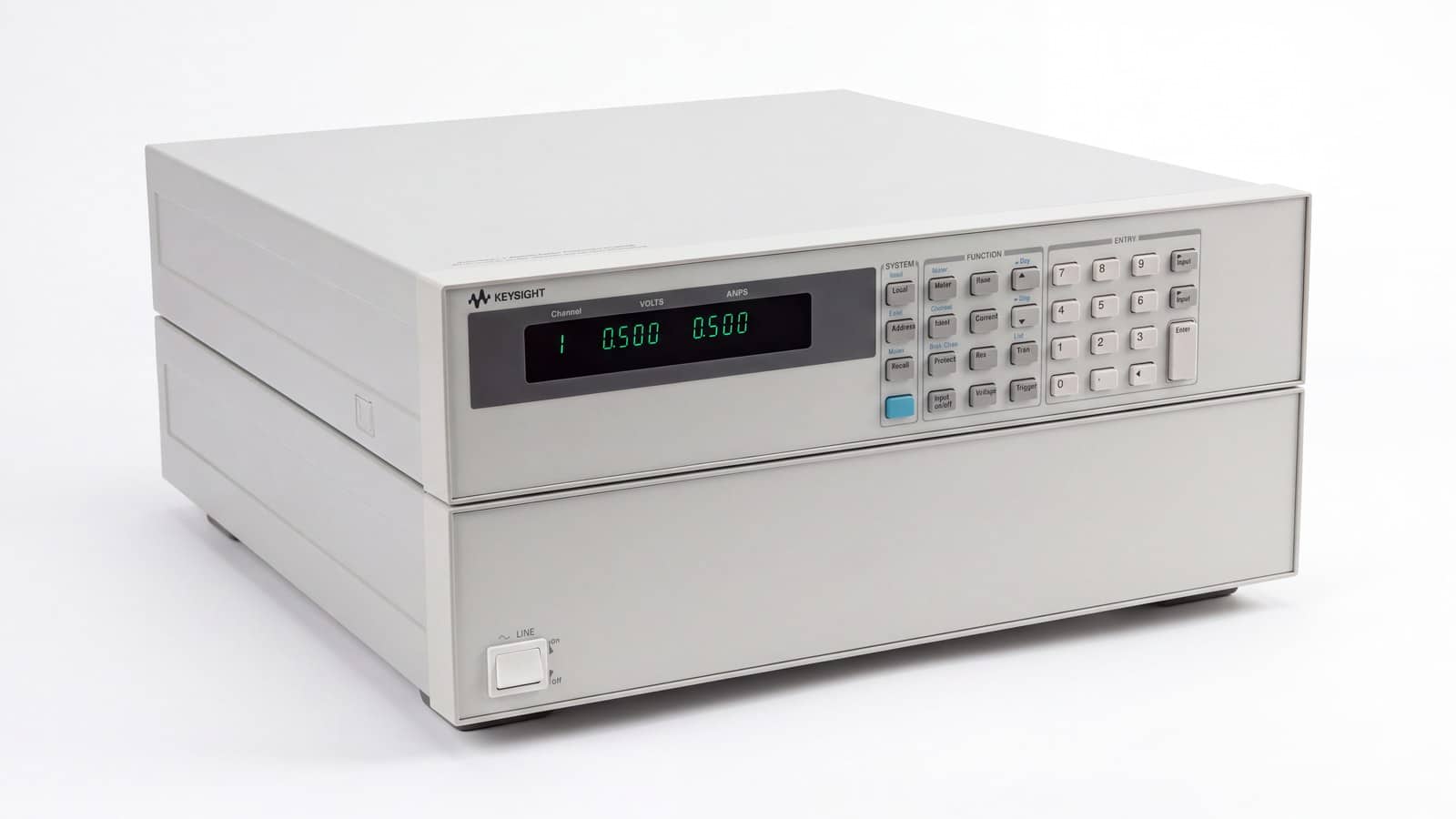

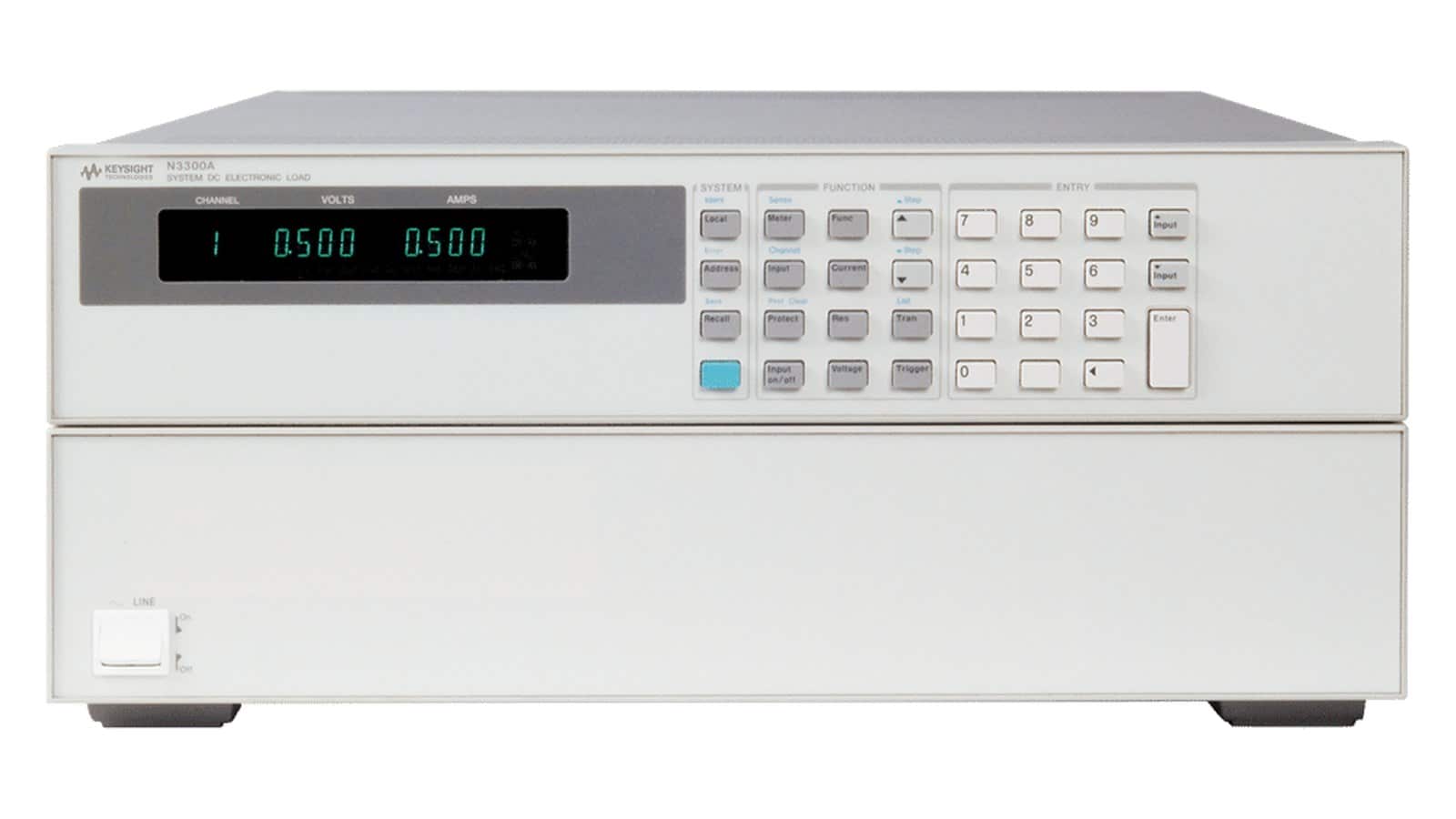

Thiết bị tải điện tử DC Keysight: ghép N3305A vào khung nào?
Vì rộng hai khe, N3305A đi với khung theo các cách sau:
- Khung N3301A (2 khe, 600 W): chứa đúng một N3305A. Đây là cấu hình gọn cho một kênh 150 V, 500 W.
- Khung N3300A (6 khe, 1800 W): tối đa ba N3305A, tức 3 kênh và tổng 1500 W định mức mô-đun, vẫn dưới trần 1800 W của khung.
- Khung N3300A ghép lẫn: ví dụ hai N3305A chiếm 4 khe, cộng hai mô-đun một khe như N3302A cho ngõ phụ, thành 4 kênh. Luôn cộng công suất các mô-đun để không vượt 1800 W của khung.
Lợi thế của kiến trúc này là một địa chỉ GPIB điều khiển và đọc lại mọi mô-đun trong khung, nên nguồn nhiều ngõ ra có thể được nạp tải và đo đồng thời thay vì lần lượt qua bộ chuyển mạch và một DMM. Cách dựng các bài đo nguồn nhiều ngõ, xả pin và quá độ trên khung được hướng dẫn trong bài ứng dụng khung tải điện tử Keysight N3300A.
Khi nào chọn N3305A, khi nào chọn mô-đun khác?
- Chọn N3305A khi DUT có điện áp trên 60 V và cần hơn 250 W, hoặc khi một kênh phải phủ cả vùng áp thấp dòng lớn (tới 60 A) lẫn vùng áp cao (tới 150 V).
- Chọn N3307A khi điện áp tới 150 V nhưng công suất dưới 250 W: chỉ tốn một khe, để dành khe cho kênh khác.
- Chọn N3304A hoặc N3306A khi DUT dưới 60 V và cần dòng lớn: N3306A cho tới 120 A.
- Chọn N3303A khi điện áp trên 150 V, tới 240 V, dòng không quá 10 A.
N3305A giá và thông tin đặt hàng
N3305A là mô-đun, không chạy độc lập; đơn hàng cần có khung N3300A hoặc N3301A (hoặc dùng khung sẵn có). Về N3305A giá, giá phụ thuộc cấu hình khung, số mô-đun và dịch vụ đi kèm, vì vậy vui lòng liên hệ báo giá. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn mô-đun theo bảng điện áp và dòng của DUT, đồng thời có phòng hiệu chuẩn đạt ISO/IEC 17025 cho thiết bị sau khi đưa vào sử dụng. Xem trang mô-đun tải điện tử DC Keysight N3305A để gửi yêu cầu báo giá N3305A, hoặc tham khảo thêm các thiết bị đo Keysight khác.
Câu hỏi thường gặp
N3305A khác N3307A ở điểm nào?
Cả hai đều lên tới 150 V. N3305A cho 60 A và 500 W nhưng chiếm hai khe; N3307A cho 30 A và 250 W, chiếm một khe. Ở 48 V, N3305A hút được khoảng 10,4 A, còn N3307A khoảng 5,2 A.
Một khung N3300A chứa được bao nhiêu mô-đun N3305A?
Tối đa ba mô-đun, vì mỗi N3305A chiếm hai trong sáu khe. Ba mô-đun có tổng định mức 1500 W, dưới trần 1800 W của khung. Khung N3301A hai khe chứa được một N3305A.
Ở 150 V, N3305A hút được dòng bao nhiêu?
Khoảng 3,3 A, vì công suất tối đa là 500 W. Dòng 60 A đầy thang chỉ đạt được khi điện áp đầu vào không quá khoảng 8,3 V.
