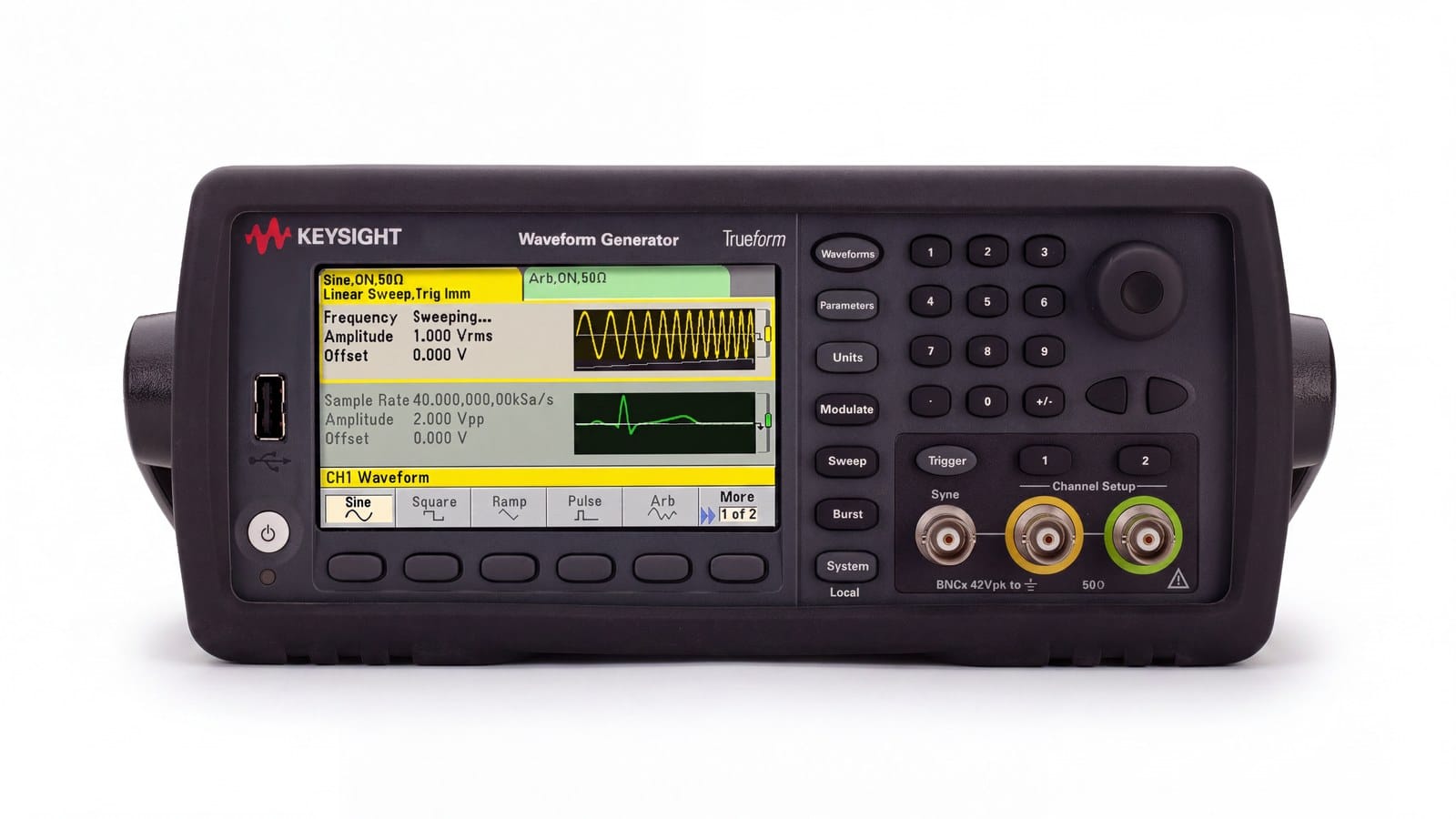

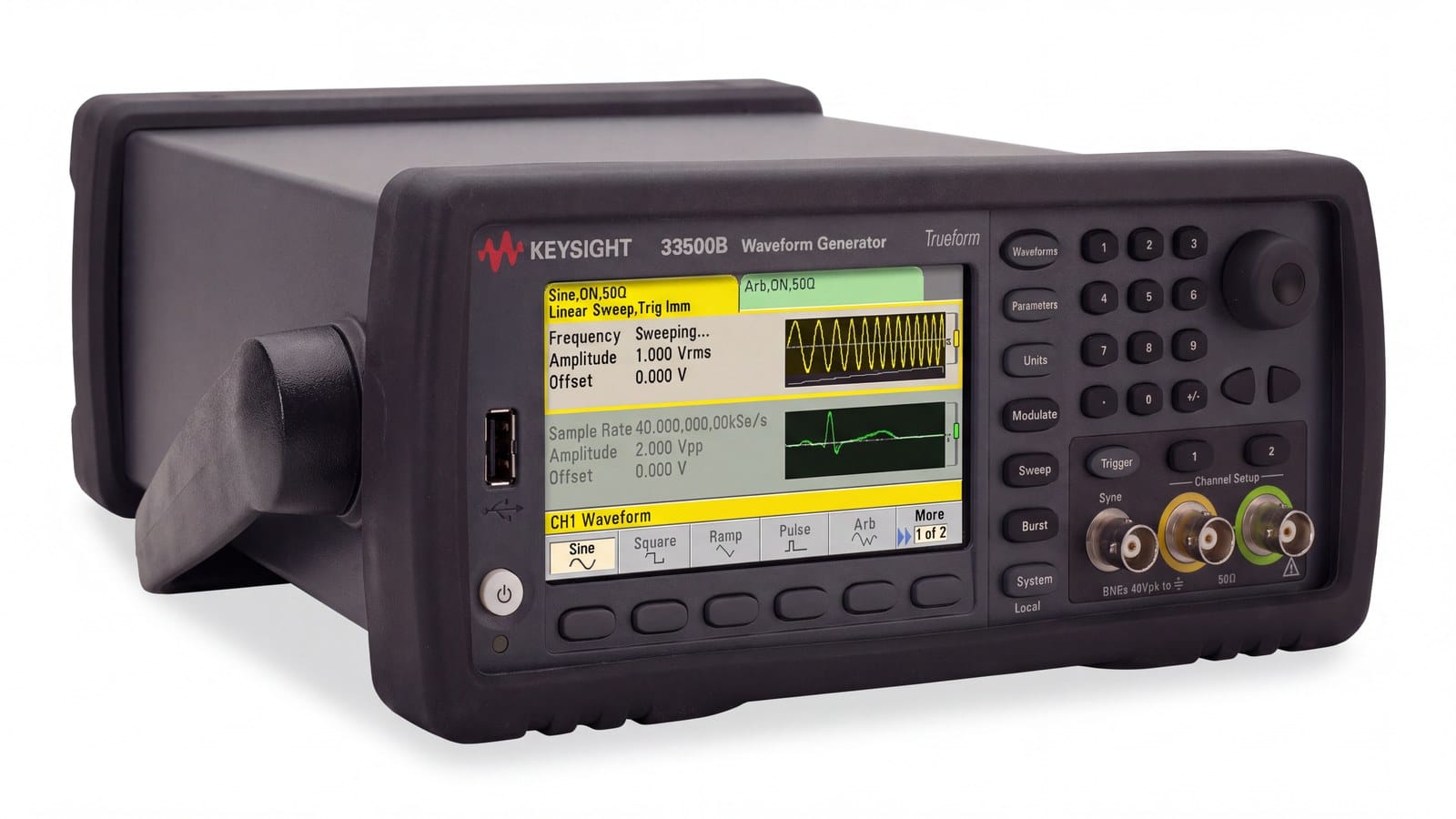

Phần lớn phòng lab mua máy phát sóng để “tạo một tín hiệu sin”. Nhưng khi bước vào bài đo thật — kích thích cảm biến, mô phỏng tín hiệu lỗi, dựng chuỗi xung điều khiển — thì điều quyết định lại là chất lượng dạng sóng và khả năng phối hợp hai kênh. Bài viết này đi qua các ứng dụng thực tế của Keysight 33522B, máy phát dạng sóng tùy ý 30 MHz hai kênh dùng công nghệ Trueform.
Trueform khác gì DDS truyền thống?
Máy phát thế hệ cũ dùng kỹ thuật DDS (tổng hợp số trực tiếp). DDS tạo sóng bằng cách bỏ bớt điểm trong bảng dữ liệu khi tăng tần số — cách làm này sinh jitter và méo hài. Trueform là kiến trúc Keysight đưa ra để xử lý đúng điểm yếu đó.
Kết quả đo được, theo công bố của Keysight: sóng sin có méo hài thấp hơn 5 lần so với DDS thế hệ trước, và xung tới 30 MHz có jitter thấp hơn 10 lần. Với bài đo cần tín hiệu kích thích sạch, đây không phải con số marketing — nó quyết định bạn có phân biệt được méo do vật đo sinh ra hay méo vốn có sẵn trong nguồn kích thích.

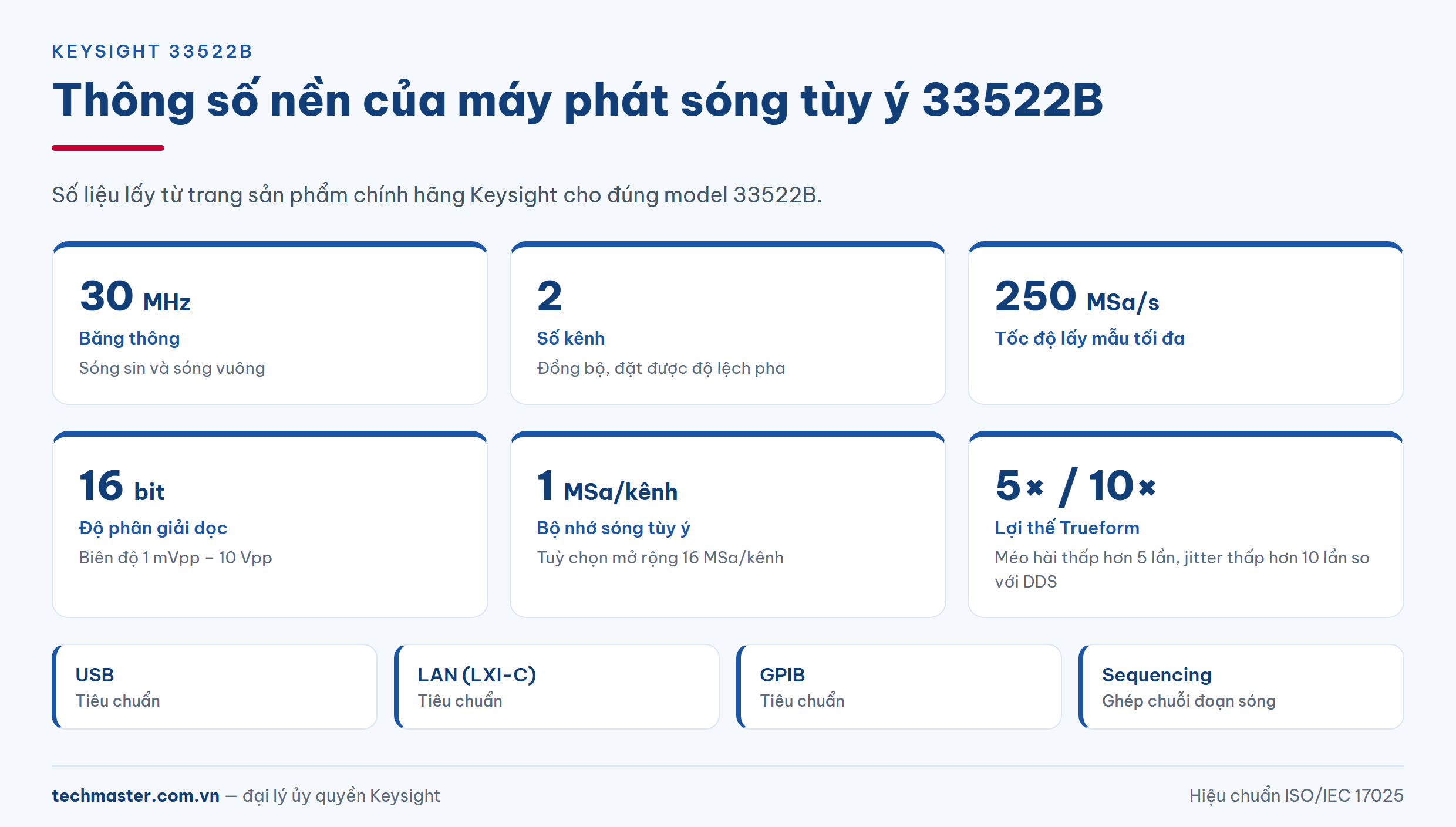

| Hạng mục | Giá trị |
|---|---|
| Băng thông | 30 MHz |
| Số kênh | 2 |
| Công nghệ | Trueform |
| Tốc độ lấy mẫu tối đa | 250 MSa/s |
| Độ phân giải dọc | 16 bit |
| Biên độ | 1 mVpp – 10 Vpp |
| Bộ nhớ sóng tùy ý | 1 MSa/kênh (tuỳ chọn 16 MSa/kênh) |
| Giao tiếp | USB, LAN (LXI-C), GPIB — tiêu chuẩn |
Sáu ứng dụng đo lường thực tế
1. Kích thích cảm biến và mạch điều hoà tín hiệu
Cảm biến áp trở, cầu Wheatstone hay LVDT cần một nguồn kích thích ổn định, biên độ nhỏ và sạch. Dải biên độ xuống tới 1 mVpp cho phép bạn kích thích ở đúng mức làm việc thật thay vì phải chèn thêm mạch chia áp — mà mỗi mạch chia áp thêm vào là thêm một nguồn nhiễu và sai số.
2. Dựng kích thích hai kênh có quan hệ pha
Đây là lý do chính để chọn bản hai kênh. Hai kênh có thể chạy đồng bộ với độ lệch pha đặt trước, phục vụ:
- Mô phỏng tín hiệu vi sai (hai kênh lệch pha 180°);
- Tạo cặp tín hiệu I/Q cho mạch điều chế băng gốc;
- Mô phỏng bộ mã hoá quay (encoder) với hai kênh vuông lệch pha 90°;
- Cấp đồng thời tín hiệu kích thích và tín hiệu tham chiếu cho phép đo pha.
Với một máy một kênh, bạn phải mua hai máy và vẫn phải xử lý bài toán đồng bộ. Cách tiếp cận này được mô tả chi tiết hơn trong bài Ứng dụng Keysight 33510B: dựng kích thích hai kênh cho cảm biến và mạch.
3. Phát lại dạng sóng bắt từ máy hiện sóng
Một quy trình rất hữu ích khi gỡ lỗi hiện trường: bắt dạng sóng lỗi bằng máy hiện sóng, tải vào 33522B, rồi phát lại trong phòng lab bao nhiêu lần tuỳ ý. Với bộ nhớ 1 MSa mỗi kênh (nâng lên 16 MSa nếu cần) và tốc độ lấy mẫu 250 MSa/s, bạn tái tạo được cả những đặc điểm ngắn của dạng sóng gốc — thứ quyết định xem lỗi có tái hiện hay không.
4. Mô phỏng nhiễu và điều kiện biên
Máy tạo được sin, vuông, ramp, xung, nhiễu và sóng tùy ý, kèm điều chế, quét tần và burst. Nhờ đó bạn kiểm tra thiết bị ở điều kiện xấu có kiểm soát: sụt áp, xung nhiễu chồng lên tín hiệu sạch, trôi tần số. Kiểm thử biên kiểu này phát hiện lỗi mà tín hiệu lý tưởng không bao giờ lộ ra.
5. Kiểm tra đáp ứng tần số bằng chế độ quét
Quét tần tuyến tính hoặc logarit trong dải tới 30 MHz, kết hợp với máy hiện sóng hoặc vôn kế, cho bạn đường đáp ứng của bộ lọc, khuếch đại hay mạng phối hợp. Không thay thế được máy phân tích mạng chuyên dụng, nhưng đủ dùng cho phần lớn công việc dưới 30 MHz.
6. Bàn thí nghiệm giảng dạy
Giao tiếp USB, LAN (LXI-C) và GPIB đều là tiêu chuẩn, nên máy vào được hệ điều khiển từ xa của phòng thí nghiệm mà không cần mua thêm tuỳ chọn. Sinh viên nhìn thấy trực tiếp ảnh hưởng của biên độ, offset, độ lệch pha lên mạch thật.

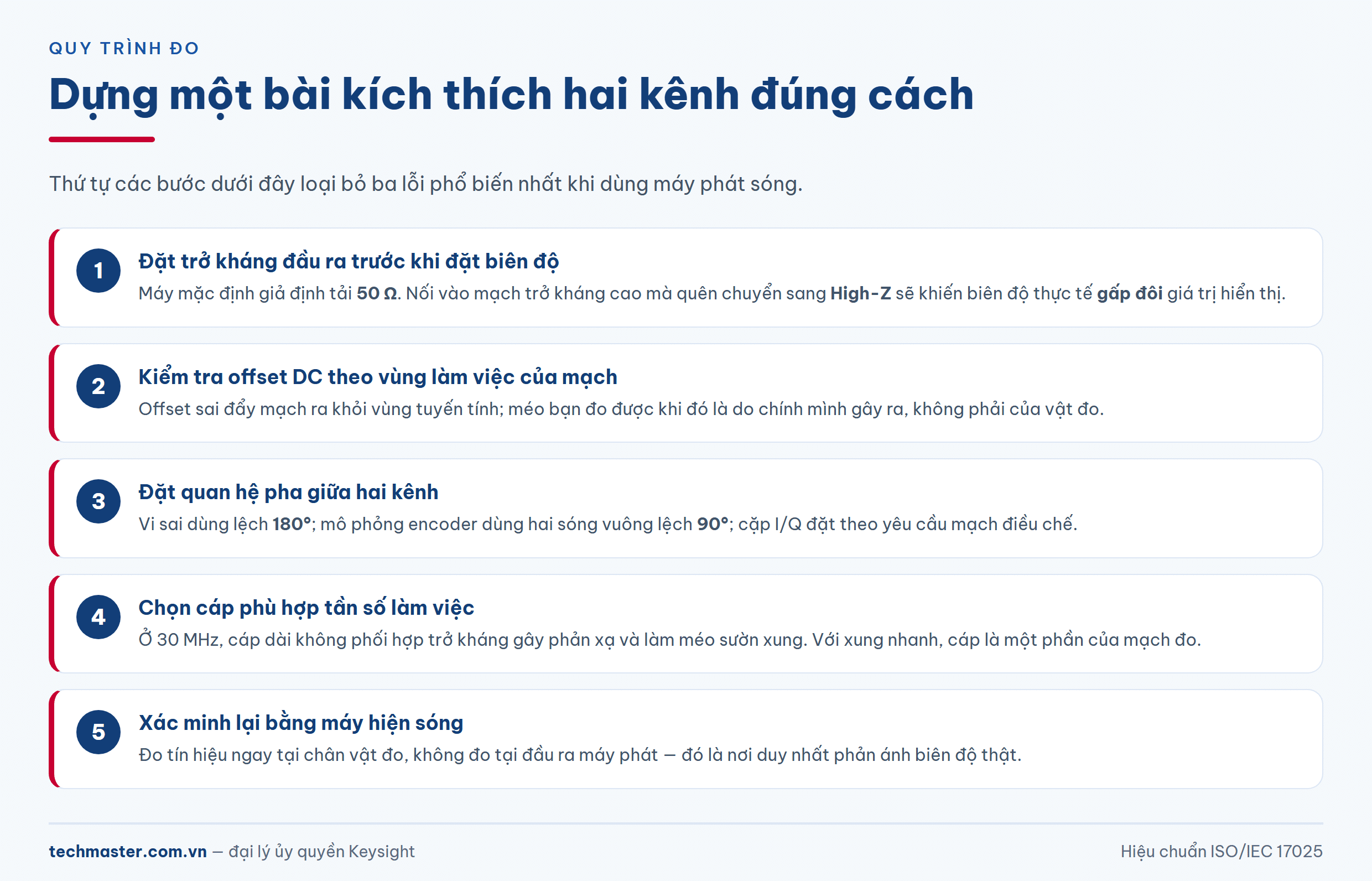

Ba lỗi thường gặp khi dùng máy phát sóng
Quên trở kháng đầu ra. Máy mặc định giả định tải 50 Ω. Nếu bạn nối vào một mạch trở kháng cao mà không đổi thiết lập sang “High-Z”, biên độ thực tế trên vật đo sẽ gấp đôi giá trị hiển thị. Đây là nguyên nhân số một của những phép đo “sai đúng hai lần”.
Bỏ qua offset DC. Nhiều mạch nhạy với thành phần một chiều. Đặt offset sai có thể đẩy mạch ra khỏi vùng làm việc tuyến tính và bạn sẽ đo được méo do chính mình gây ra.
Dùng cáp không phù hợp. Ở 30 MHz, cáp dài không có phối hợp trở kháng gây phản xạ và làm méo sườn xung. Với xung nhanh, cáp là một phần của mạch đo.
Cách tạo sóng tùy ý
Keysight cung cấp ba đường vào, và trong thực tế bạn sẽ dùng cả ba tuỳ tình huống:
- Dựng ngay trên mặt máy bằng trình soạn tích hợp — nhanh nhất cho các dạng sóng đơn giản, không cần máy tính.
- Bắt từ máy hiện sóng rồi tải xuống — đường đi tự nhiên khi bạn cần tái hiện một tín hiệu thật.
- Tạo bằng MATLAB hoặc Microsoft Excel rồi tải xuống — phù hợp khi dạng sóng được sinh từ mô hình toán học.
Khả năng sequencing cho phép ghép nhiều đoạn sóng thành chuỗi có điều kiện — hữu ích khi mô phỏng một kịch bản vận hành nhiều giai đoạn thay vì một dạng sóng lặp đơn điệu.
Kết luận
Nếu công việc chỉ dừng ở một tín hiệu sin để kiểm tra mạch, gần như máy phát nào cũng làm được. Máy phát sóng hàm & sóng tùy ý Keysight 33522B đáng cân nhắc khi bạn cần ít nhất một trong ba điều: dạng sóng đủ sạch để không che mất hiện tượng cần đo, hai kênh có quan hệ pha xác định, hoặc khả năng tái tạo một dạng sóng thật đã bắt được.
Nếu bạn đang cân nhắc giữa các cấu hình một kênh và hai kênh trong dòng 33500B, bài So sánh Keysight 33512B với 33511B và 33522B đặt cả ba cạnh nhau. Toàn bộ cấu hình đang phân phối có tại chuyên mục Máy Phát Sóng Hàm & Sóng Tùy Ý; đội kỹ thuật Techmaster sẵn sàng tư vấn cấu hình Keysight 33522B theo đúng bài đo của bạn.
