Keysight 33250A (xuất xưởng dưới tên Agilent 33250A) là máy phát sóng hàm / sóng tùy ý 80 MHz từng rất phổ biến trong hệ đo tự động. Cần nói rõ ngay: Keysight đã ngừng sản xuất model này từ ngày 1/12/2016 và chỉ định 33612A thuộc dòng Trueform 33600A làm model thay thế. Bài này dành cho người đang vận hành 33250A và người phải chọn máy thay thế giữa 33611A, 33612A, 33621A hay dòng 33500B, với số liệu từ data sheet Agilent 5968-8807EN, trang sản phẩm Keysight và hướng dẫn chuyển đổi 5992-0808.
Keysight 33250A đã ngừng sản xuất: tình trạng và model thay thế

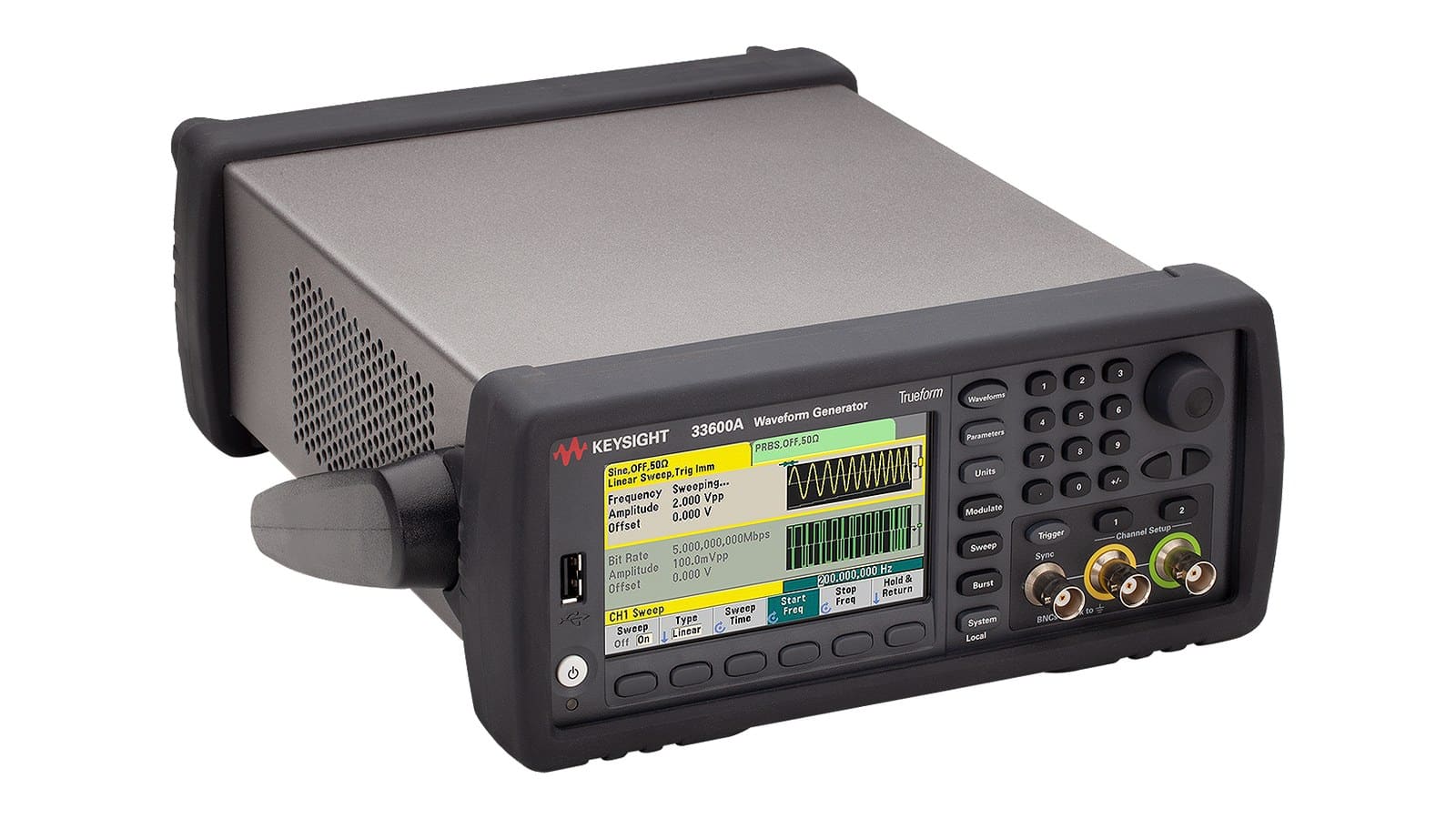

Trang sản phẩm Keysight ghi 33250A ở trạng thái Obsolete, nhận đơn hàng cuối ngày 30/11/2016. Keysight không còn bán mới và không cam kết linh kiện sửa chữa lâu dài. Model thay thế do Keysight chỉ định là 33612A: máy Trueform 80 MHz, hai kênh. Cùng dòng 33600A còn có 33611A (80 MHz, một kênh) và 33621A (120 MHz, một kênh); dòng 33500B ở tầng thấp hơn với 33511B (20 MHz) và 33521B (30 MHz). Hướng dẫn chuyển đổi 5992-0808 của Keysight xác nhận cú pháp SCPI giữ nguyên, nên phần lớn script cũ chạy được trên máy mới.
33250A thông số: những gì data sheet Agilent công bố
Theo data sheet 5968-8807EN, những thông số quyết định việc giữ hay thay máy:
- Dải tần: sine và square 1 µHz – 80 MHz; pulse 500 µHz – 50 MHz; ramp tới 1 MHz; sóng tùy ý 1 µHz – 25 MHz.
- Sóng tùy ý: 200 MSa/s, 1 – 64K điểm, 12 bit (gồm bit dấu), lưu được bốn dạng sóng 64K trong bộ nhớ không mất dữ liệu.
- Biên độ: 10 mVpp – 10 Vpp vào tải 50 Ω trên toàn dải tới 80 MHz; offset ±5 Vpk.
- Square và pulse: sườn square dưới 8 ns; độ rộng xung tối thiểu 8 ns; sườn xung chỉnh 5 ns – 1 ms; jitter rms square (≥ 2 MHz) 0,1% + 75 ps, pulse 100 ppm + 50 ps.
- Chuẩn thời gian: TCXO 2 ppm/năm ở 18 – 28 °C; cổng chuẩn 10 MHz vào/ra để đồng bộ nhiều máy.
- Điều chế và giao tiếp: AM, FM, FSK, quét, burst; GPIB (IEEE-488) và RS-232 tiêu chuẩn, không có LAN hay USB; chu kỳ hiệu chuẩn 1 năm.

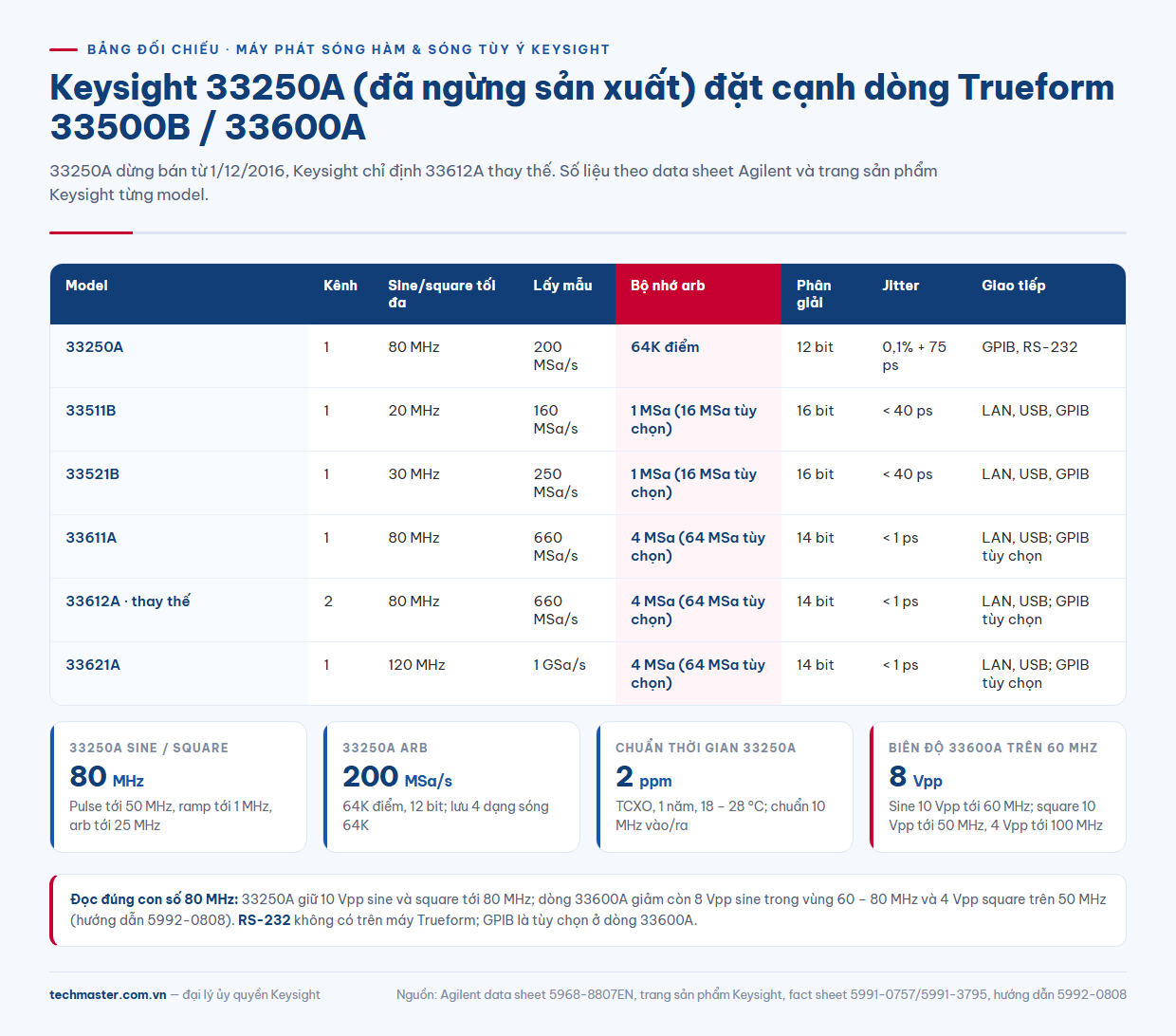

Bảng so sánh 33250A với 33511B, 33521B, 33611A, 33612A và 33621A
| Model | Kênh | Sine/square tối đa | Lấy mẫu | Bộ nhớ arb | Phân giải | Jitter | Giao tiếp |
|---|---|---|---|---|---|---|---|
| 33250A | 1 | 80 MHz | 200 MSa/s | 64K điểm | 12 bit | 0,1% + 75 ps (square ≥ 2 MHz) | GPIB, RS-232 |
| 33511B | 1 | 20 MHz (nâng được lên 30) | 160 MSa/s | 1 MSa (tùy chọn 16 MSa) | 16 bit | < 40 ps | LAN, USB, GPIB chuẩn |
| 33521B | 1 | 30 MHz | 250 MSa/s | 1 MSa (tùy chọn 16 MSa) | 16 bit | < 40 ps | LAN, USB, GPIB chuẩn |
| 33611A | 1 | 80 MHz | 660 MSa/s | 4 MSa/kênh (tùy chọn 64 MSa) | 14 bit | < 1 ps | LAN, USB; GPIB tùy chọn |
| 33612A (Keysight chỉ định thay thế) | 2 | 80 MHz | 660 MSa/s | 4 MSa/kênh (tùy chọn 64 MSa) | 14 bit | < 1 ps | LAN, USB; GPIB tùy chọn |
| 33621A | 1 | 120 MHz | 1 GSa/s | 4 MSa/kênh (tùy chọn 64 MSa) | 14 bit | < 1 ps | LAN, USB; GPIB tùy chọn |
Số liệu Trueform theo trang sản phẩm Keysight từng model. Bộ nhớ sóng tùy ý của 33611A/33612A gấp khoảng 64 lần 33250A ngay ở cấu hình chuẩn, tốc độ lấy mẫu tăng từ 200 lên 660 MSa/s, jitter xuống dưới 1 ps. Dòng 33500B cho 16 bit nhưng dừng ở 30 MHz, nên không thay được 33250A khi phép đo cần tới 80 MHz.
Ba khác biệt quyết định: biên độ ở tần số cao, giao tiếp, kiến trúc
Biên độ ở tần số cao: theo hướng dẫn 5992-0808, 33250A giữ 10 Vpp cho cả sine và square tới 80 MHz. Dòng 33600A cho sine 10 Vpp tới 60 MHz, 8 Vpp trong vùng 60 – 80 MHz và 4 Vpp tới 120 MHz; square 10 Vpp tới 50 MHz và 4 Vpp tới 100 MHz. Quy trình đang dùng square 10 Vpp ở 70 MHz sẽ không tái tạo đúng mức đó trên máy mới nếu không thêm bộ khuếch đại.
Giao tiếp thay đổi hoàn toàn. 33250A chỉ có GPIB và RS-232; dòng 33500B có LAN (LXI-C), USB và GPIB đều tiêu chuẩn, dòng 33600A có LAN và USB tiêu chuẩn, GPIB là tùy chọn. RS-232 không có trên máy mới.
Kiến trúc: 33250A dùng DDS (méo hài −37 dBc trong vùng 5 – 80 MHz với biên độ ≤ 3 Vpp), dòng Trueform phát theo từng điểm với tốc độ lấy mẫu thay đổi được, cho jitter dưới 1 ps và méo hài tổng 0,03% ở dòng 33600A theo fact sheet Keysight. Bài so sánh 33612A với dòng Trueform 33600A giải thích vì sao băng thông đi liền với tốc độ lấy mẫu.

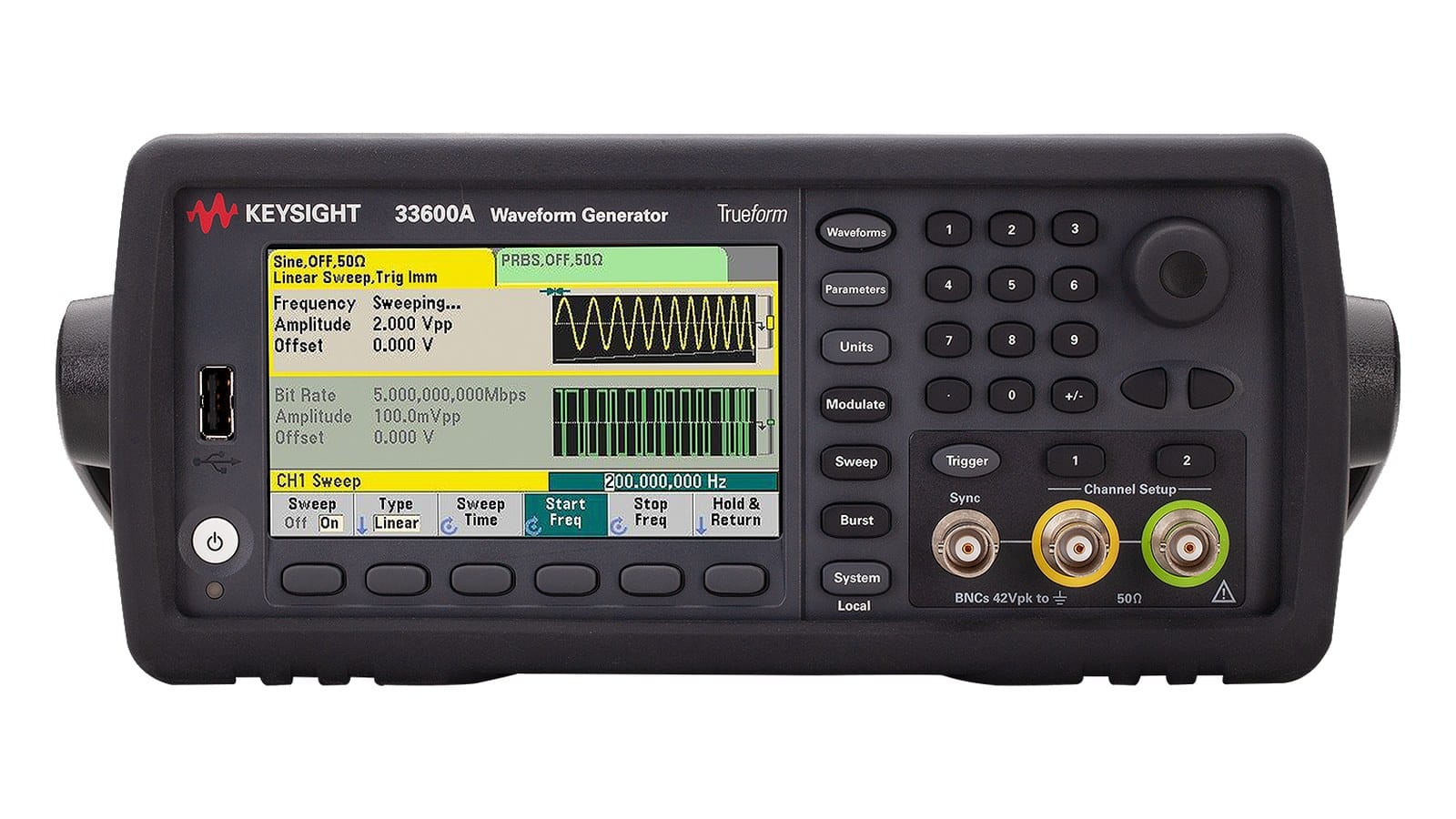

Cây quyết định: giữ 33250A hay chuyển sang Máy Phát Sóng Hàm & Sóng Tùy Ý Keysight Trueform?

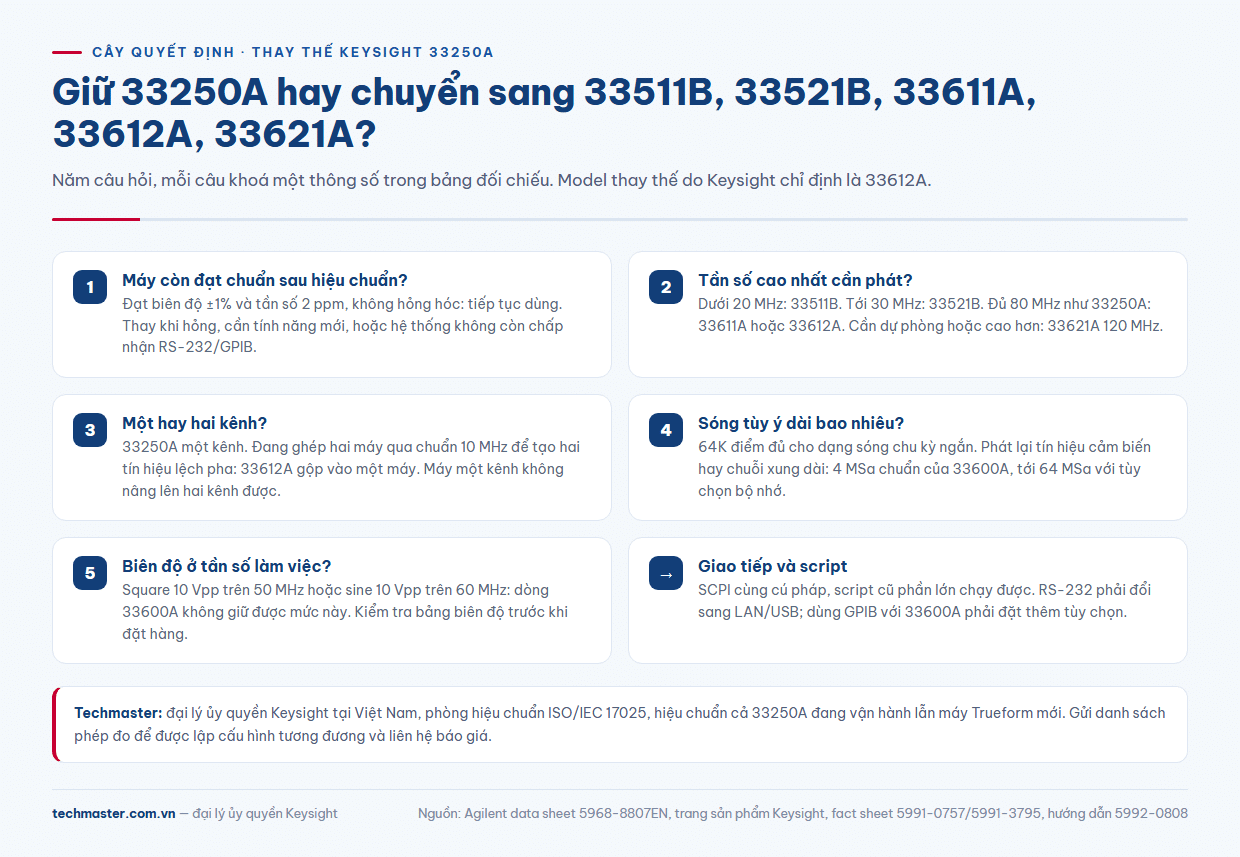

Trong danh mục Máy Phát Sóng Hàm & Sóng Tùy Ý Keysight, năm câu hỏi dưới đây mỗi câu khoá một thông số trong bảng trên.
- Máy còn đạt chuẩn sau hiệu chuẩn? Đạt biên độ ±1% và tần số 2 ppm: tiếp tục dùng. Chỉ thay khi hỏng, cần tính năng mới hoặc bỏ RS-232/GPIB.
- Tần số cao nhất cần phát? Dưới 20 MHz: 33511B. Tới 30 MHz: 33521B. Đủ 80 MHz như 33250A: 33611A hoặc 33612A. Cần cao hơn: 33621A 120 MHz.
- Một hay hai kênh? Đang ghép hai máy 33250A qua chuẩn 10 MHz để tạo hai tín hiệu lệch pha: 33612A gộp vào một máy. Máy một kênh không nâng lên hai kênh được.
- Sóng tùy ý dài bao nhiêu? 64K điểm đủ cho dạng sóng chu kỳ ngắn; phát lại tín hiệu cảm biến hay chuỗi xung dài cần 4 MSa chuẩn của 33600A, tới 64 MSa với tùy chọn.
- Biên độ ở tần số làm việc? Square 10 Vpp trên 50 MHz hoặc sine 10 Vpp trên 60 MHz: kiểm tra bảng biên độ của 33600A trước khi đặt hàng.
Không cần 80 MHz? Bài so sánh 33220A và 33511B cho cùng logic ở tầng 20 MHz, bài so sánh 33521B với dòng 33500B cho tầng 30 MHz.
33250A giá và chi phí thay thế: cần tính những gì?
33250A giá hiện chỉ còn trên thị trường máy cũ, và con số đó không nói lên chi phí thực: phải cộng hiệu chuẩn lại hằng năm, rủi ro không có linh kiện cho model đã Obsolete, và chi phí duy trì hệ điều khiển RS-232/GPIB. Với máy mới, giá phụ thuộc model (33611A, 33612A hay 33621A), tùy chọn bộ nhớ 64 MSa, GPIB và chuẩn thời gian OCXO. Gửi danh sách phép đo để Techmaster lập cấu hình tương đương và liên hệ báo giá.
Trang sản phẩm 33250A tại Techmaster là nơi nhận hỗ trợ hiệu chuẩn và tư vấn thay thế; hai lựa chọn gần nhất là máy phát sóng hàm Trueform 33611A cho một kênh 80 MHz và 33621A khi cần 120 MHz. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, nhận hiệu chuẩn cả máy phát sóng hàm / sóng tùy ý Keysight 33250A đang vận hành lẫn máy Trueform mới. Các dòng máy khác xem tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight 33250A còn bán mới không, model nào thay thế?
Không. Keysight ngừng sản xuất 33250A từ ngày 1/12/2016 và ghi trạng thái Obsolete trên trang sản phẩm. Model thay thế do Keysight chỉ định là 33612A (80 MHz, hai kênh, dòng Trueform 33600A); 33611A là bản một kênh cùng dải tần.
Script SCPI viết cho 33250A có chạy trên 33611A hay 33612A không?
Phần lớn chạy được vì cú pháp SCPI giữ nguyên, theo hướng dẫn 5992-0808 của Keysight. Lệnh cũ như APPLY:USER và nhóm SOUR:PULSE được giữ để tương thích ngược nhưng không còn ghi trong tài liệu, Keysight khuyên không dùng cho hệ thống mới; RS-232 không có trên máy mới nên lớp giao tiếp phải đổi sang LAN, USB hoặc GPIB tùy chọn.
33250A khác 33611A ở những thông số nào?
Cùng 80 MHz sine/square, nhưng 33611A lấy mẫu 660 MSa/s so với 200 MSa/s, bộ nhớ sóng tùy ý 4 MSa (tùy chọn 64 MSa) so với 64K điểm, 14 bit so với 12 bit, jitter dưới 1 ps, và có LAN/USB thay cho GPIB/RS-232. Đổi lại, 33611A chỉ giữ 10 Vpp sine tới 60 MHz và 10 Vpp square tới 50 MHz, trong khi 33250A giữ 10 Vpp tới 80 MHz.
