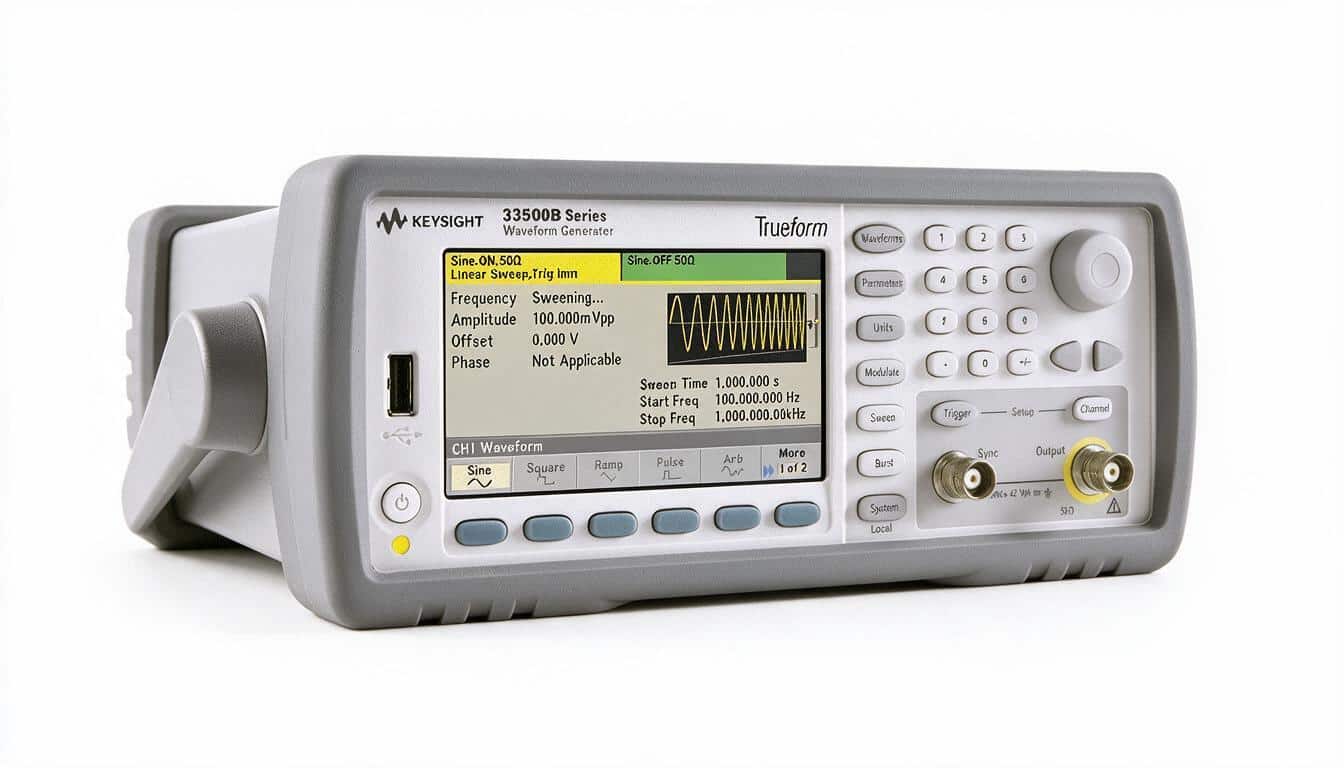

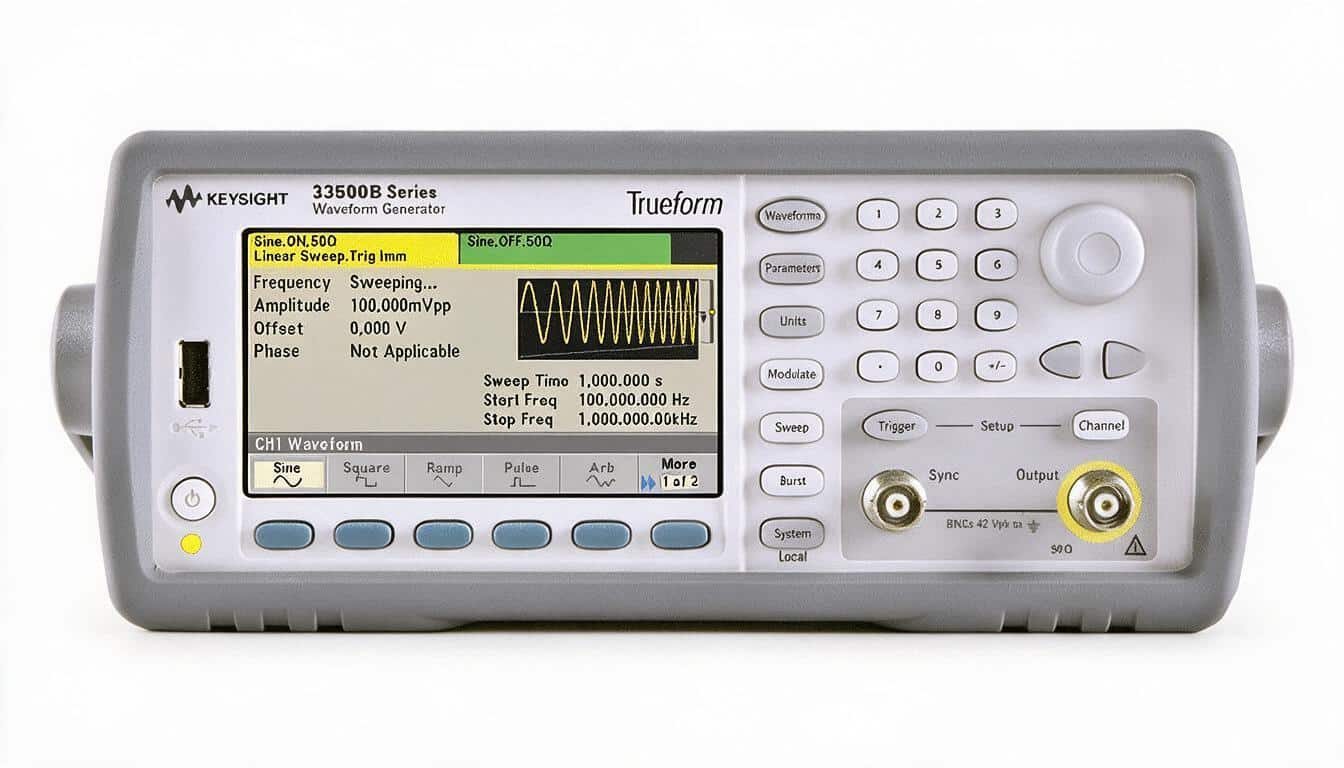

Máy phát sóng hàm & tùy ý Keysight 33521B là bản một kênh 30 MHz có sẵn chức năng sóng tùy ý (arb) trong dòng Trueform 33500B. Dòng này có tám model với tên gọi chỉ khác nhau hai chữ số cuối, và đó chính là nguồn gốc của phần lớn các đơn hàng mua nhầm: hai model trông gần như giống hệt trên bảng giá có thể khác nhau ở một điểm không nâng cấp được sau này. Bài viết giải mã quy luật đặt tên, so sánh trực tiếp 33521B thông số với toàn dòng theo công bố Keysight (07/2026), và đưa ra cây quyết định chọn model.
Giải mã quy luật đặt tên dòng 33500B
Toàn bộ dòng 33500B tuân theo một quy luật ba tầng. Nắm được nó, bạn tự đối chiếu được tám model mà không cần tra bảng:
- Nhóm số: các model kết thúc bằng 09, 10, 11, 12 là bản 20 MHz / 160 MSa/s; các model kết thúc bằng 19, 20, 21, 22 là bản 30 MHz / 250 MSa/s.
- Chẵn lẻ: số cuối lẻ là máy 1 kênh, số cuối chẵn là máy 2 kênh.
- Sóng tùy ý: các model 11, 12, 21, 22 xuất xưởng đã có sẵn arb; các model 09, 10, 19, 20 không có sẵn nhưng nâng cấp được.
Áp dụng cho 33521B: nhóm “21” nghĩa là bản 30 MHz / 250 MSa/s, số cuối lẻ nghĩa là 1 kênh, và thuộc nhóm có sẵn arb. Đúng như vậy.

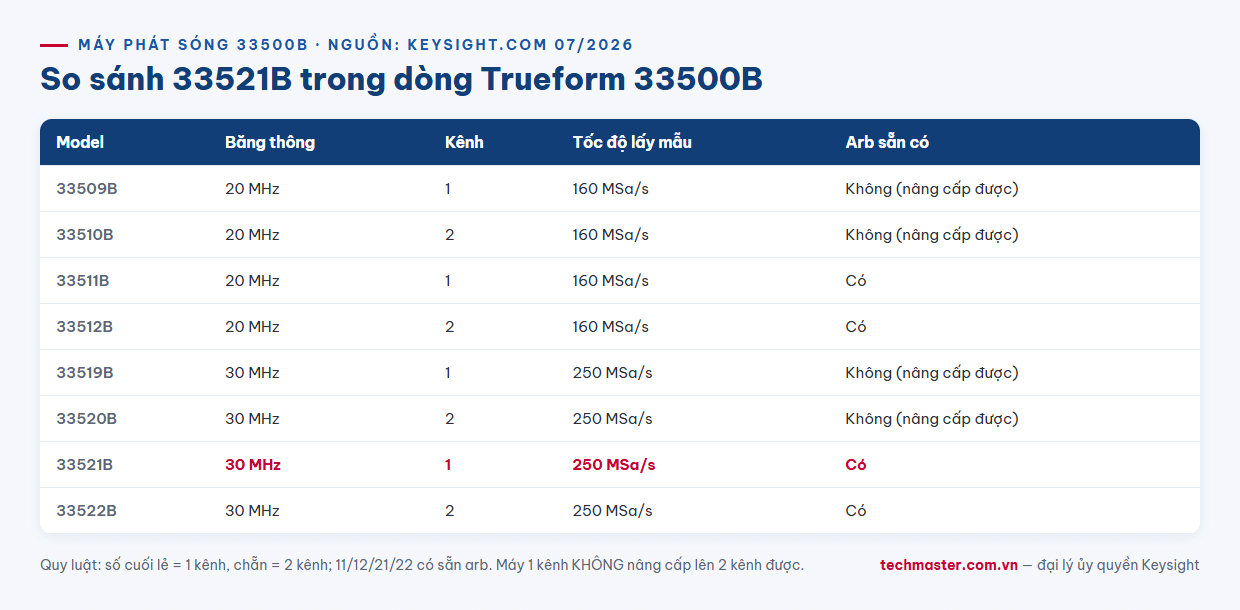

Bảng so sánh toàn dòng Trueform 33500B
| Model | Băng thông | Kênh | Tốc độ lấy mẫu | Arb sẵn có |
|---|---|---|---|---|
| 33509B | 20 MHz | 1 | 160 MSa/s | Không (nâng cấp được) |
| 33510B | 20 MHz | 2 | 160 MSa/s | Không (nâng cấp được) |
| 33511B | 20 MHz | 1 | 160 MSa/s | Có |
| 33512B | 20 MHz | 2 | 160 MSa/s | Có |
| 33519B | 30 MHz | 1 | 250 MSa/s | Không (nâng cấp được) |
| 33520B | 30 MHz | 2 | 250 MSa/s | Không (nâng cấp được) |
| 33521B | 30 MHz | 1 | 250 MSa/s | Có |
| 33522B | 30 MHz | 2 | 250 MSa/s | Có |

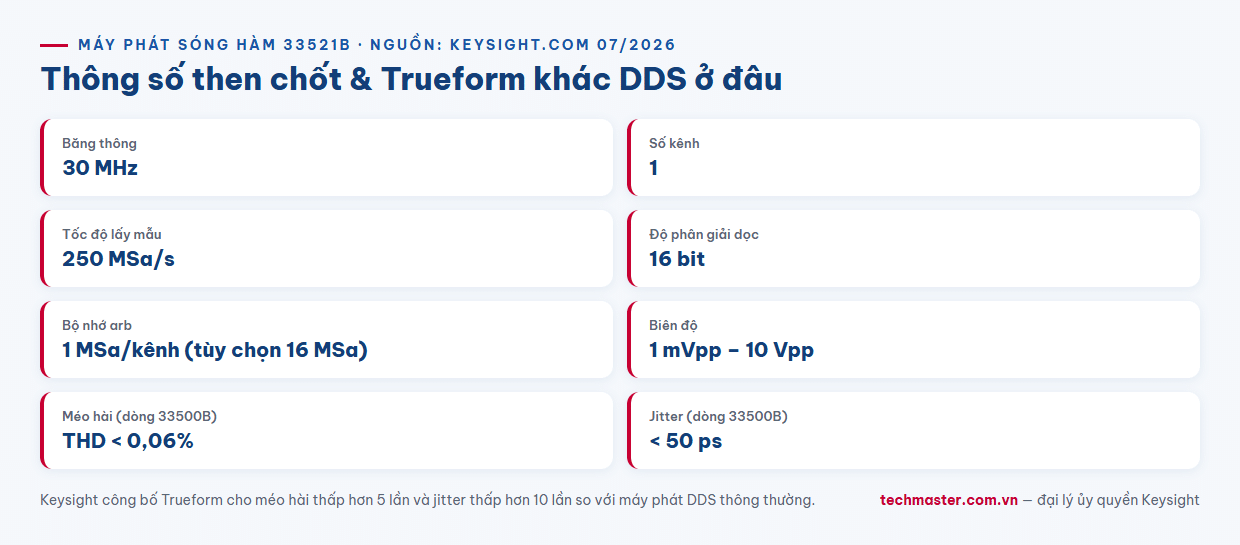

Toàn dòng dùng chung nền tảng: độ phân giải dọc 16 bit, biên độ 1 mVpp đến 10 Vpp, bộ nhớ arb 1 MSa/kênh tiêu chuẩn với tùy chọn nâng lên 16 MSa/kênh, và giao tiếp USB, LAN (LXI-C), GPIB.
Ràng buộc quan trọng nhất: kênh không nâng cấp được
Trong ba biến số của dòng, chỉ hai biến nâng cấp được sau khi mua:
- Băng thông: bản 20 MHz nâng cấp được lên 30 MHz.
- Sóng tùy ý: các bản không có sẵn arb bổ sung được về sau; bộ nhớ arb cũng mở rộng được từ 1 MSa lên 16 MSa.
- Số kênh: không nâng cấp được. Máy một kênh vĩnh viễn là máy một kênh.
Đây là lý do vì sao quyết định giữa 33521B (1 kênh) và 33522B (2 kênh) cần cân nhắc kỹ hơn mọi quyết định khác trong dòng. Nếu có bất kỳ khả năng nào bạn sẽ cần hai tín hiệu lệch pha nhau — mô phỏng tín hiệu vi sai, tạo cặp I/Q, kích thích hai đầu vào của một mạch cầu — thì chênh lệch giá lên bản hai kênh rẻ hơn nhiều so với việc mua thêm một máy thứ hai sau này.
Trueform khác máy phát DDS thông thường ở đâu?
Trueform là kiến trúc tạo dạng sóng riêng của Keysight, được định vị để thay thế kỹ thuật tổng hợp số trực tiếp (DDS) vốn phổ biến trên các máy phát sóng đời trước. Keysight công bố hai cải thiện định lượng so với máy DDS thông thường:
- Sóng sin có méo hài thấp hơn 5 lần.
- Xung tới 30 MHz có jitter thấp hơn 10 lần.
Ở cấp độ dòng sản phẩm, 33500B công bố jitter dưới 50 ps và méo hài tổng (THD) dưới 0,06%. Ý nghĩa thực tế: khi bạn dùng máy phát làm tín hiệu tham chiếu để đánh giá một mạch, nhiễu và méo do chính máy phát sinh ra sẽ bị cộng vào kết quả đo. Máy phát sạch hơn nghĩa là bạn đo được đặc tính thật của mạch thay vì đo giới hạn của thiết bị.
Lưu ý khi đọc tài liệu: trang giới thiệu chung của Keysight đặt dòng 33500B cạnh dòng 33600A và nêu các con số ấn tượng hơn như jitter 1 ps hay THD 0,03%. Những chỉ số đó thuộc về dòng 33600A, không phải 33500B. Khi lập yêu cầu kỹ thuật, cần bám đúng thông số công bố cho dòng mình mua.
Cây quyết định: chọn model nào trong dòng 33500B?
- Bạn có cần hai tín hiệu đồng thời không? Nếu có — chọn bản hai kênh (33512B hoặc 33522B). Đây là câu hỏi phải trả lời đầu tiên vì không sửa được sau này.
- Tần số cao nhất bạn cần phát là bao nhiêu? Dưới 20 MHz thì nhóm 09/10/11/12 đủ dùng; cần tới 30 MHz thì chọn nhóm 19/20/21/22. Nhóm 30 MHz cũng đi kèm tốc độ lấy mẫu cao hơn (250 so với 160 MSa/s).
- Bạn có phát sóng tùy ý không? Nếu công việc gồm mô phỏng tín hiệu cảm biến, tái tạo dạng sóng đã ghi hoặc tạo nhiễu có kiểm soát — chọn bản có sẵn arb (11/12/21/22) thay vì mua bản trần rồi nâng cấp.
- Bộ nhớ 1 MSa có đủ không? Với dạng sóng dài hoặc độ phân giải cao, cân nhắc tùy chọn 16 MSa ngay từ đầu.
Với phòng R&D điện tử cần một máy phát chất lượng cao, một kênh, có arb và dư địa tần số tới 30 MHz, Máy Phát Sóng Hàm & Sóng Tùy Ý Keysight 33521B là cấu hình cân bằng nhất của dòng.
Các lựa chọn liên quan
Nếu bạn đang so sánh giữa các bản trong dòng, tham khảo thêm so sánh 33511B với dòng Trueform 33500B cho bản 20 MHz, hoặc đánh giá máy phát hàm Trueform 33500B để hiểu sâu hơn về công nghệ nền. Máy phát sóng thường được ghép cùng một dao động ký để tạo cặp kích thích — đo; trong trường hợp đó có thể xem so sánh máy hiện sóng DSOX1202G. Toàn bộ danh mục có tại trang thiết bị đo lường của Techmaster.
Câu hỏi thường gặp
Máy phát sóng hàm Keysight 33521B có băng thông và bao nhiêu kênh?
33521B có băng thông 30 MHz với 1 kênh, tốc độ lấy mẫu 250 MSa/s và độ phân giải dọc 16 bit. Máy có sẵn chức năng sóng tùy ý với bộ nhớ arb 1 MSa/kênh, nâng cấp được lên 16 MSa/kênh, biên độ từ 1 mVpp đến 10 Vpp.
33521B khác 33522B và 33511B ở điểm nào?
33522B có cùng băng thông 30 MHz nhưng 2 kênh thay vì 1 — và số kênh là thông số duy nhất không nâng cấp được sau khi mua. 33511B là bản 20 MHz với tốc độ lấy mẫu 160 MSa/s, có thể nâng cấp băng thông lên 30 MHz. Cả ba đều có sẵn chức năng sóng tùy ý.
