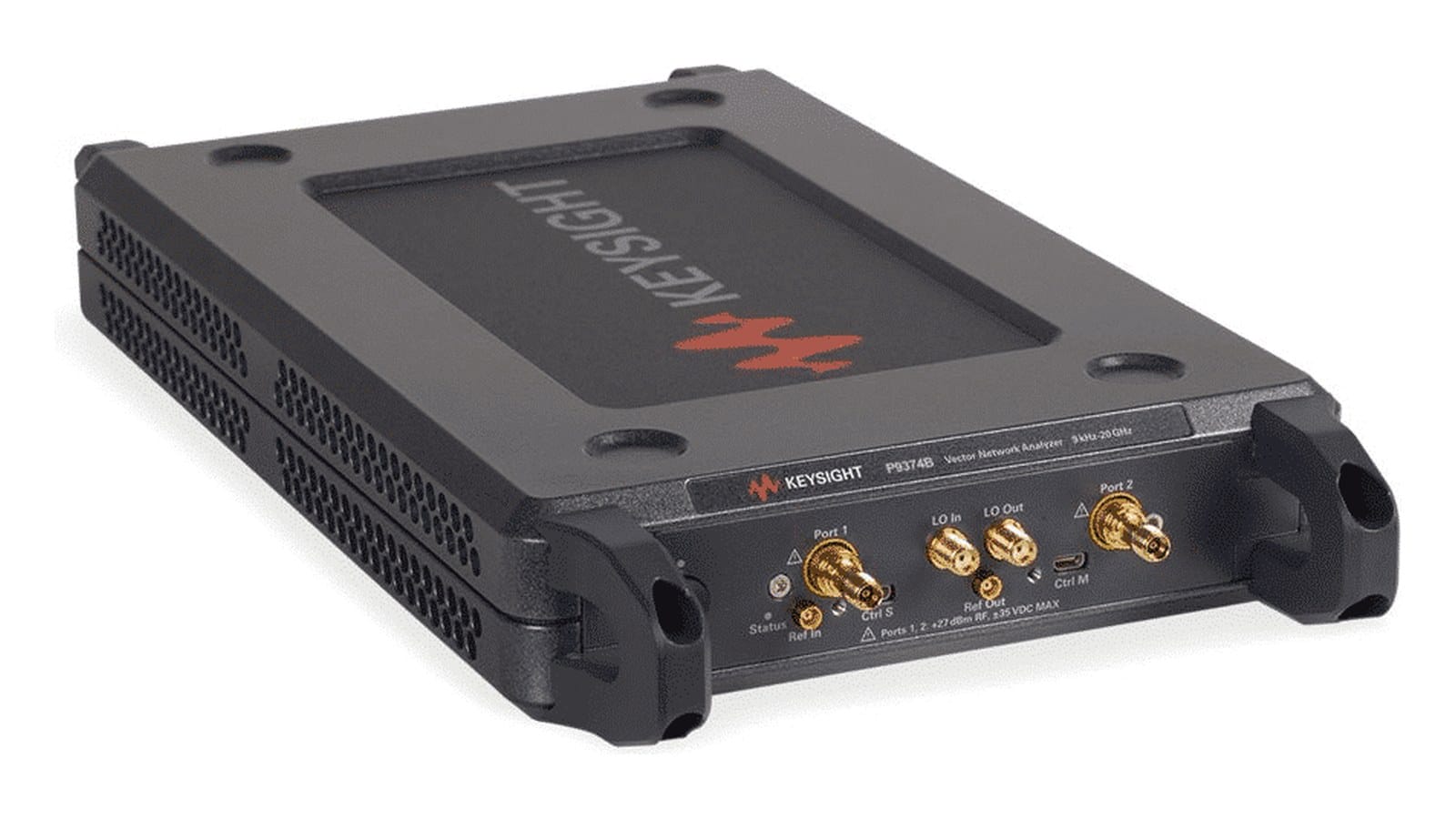

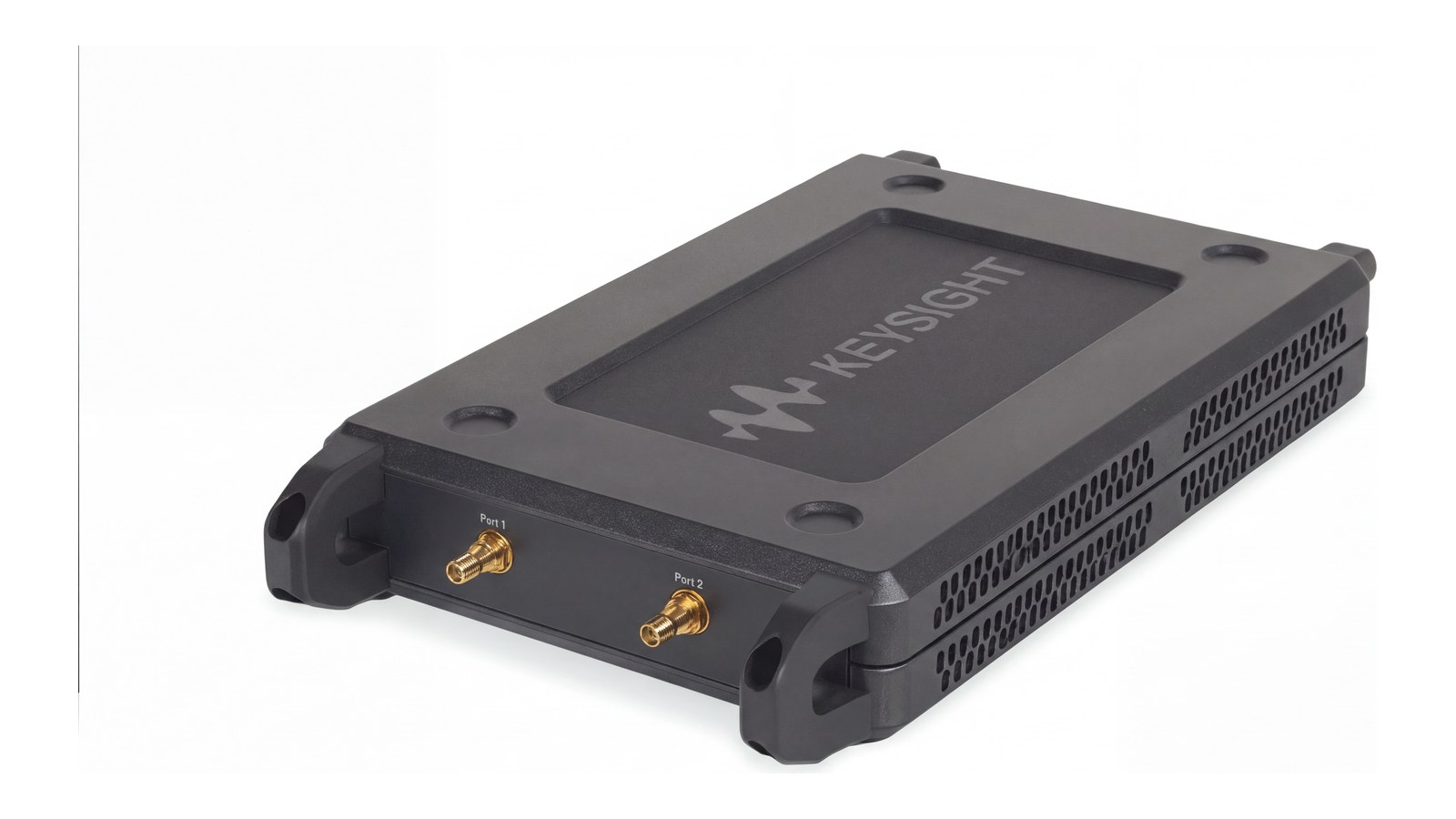

Keysight P9375B là máy phân tích mạng vector 2 cổng thuộc dòng Streamline B, phủ 100 kHz đến 26,5 GHz và kết nối với máy tính qua Thunderbolt 3. Cạnh nó có model dừng ở 20 GHz, model lên 44 GHz, model hiệu năng cao cùng dải tần và thế hệ A đời trước. Bài này trả lời một câu hỏi hẹp: khi nào P9375B là lựa chọn đúng, khi nào nên chọn model bên cạnh. Mọi con số lấy từ data sheet 3121-1235, configuration guide 3121-1254 và trang sản phẩm của Keysight.
Keysight P9375B nằm ở đâu trong dòng Streamline B?
Trong danh mục máy phân tích mạng Keysight, các VNA Streamline đời B được chia thành hai nhánh. Nhánh P93xxB dành cho đo đa dụng linh kiện thụ động; nhánh P500xB/P502xB là nhánh hiệu năng cao, dành cho cả bộ khuếch đại, bộ trộn và bộ đổi tần. Trong nhánh P937xB, các model chỉ khác nhau ở trần tần số:
| Model | Dải tần | Số cổng | Đầu nối |
|---|---|---|---|
| P9370B / P9371B / P9372B | 9 kHz – 4,5 / 6,5 / 9 GHz | 2 | 3,5 mm (f) |
| P9373B / P9374B | 9 kHz – 14 / 20 GHz | 2 | 3,5 mm (f) |
| P9375B | 100 kHz – 26,5 GHz | 2 | 3,5 mm (f) |
| P9377B | 100 kHz – 44 GHz | 2 | 2,4 mm (f) |
| P9382B / P9384B | 9 kHz – 9 / 20 GHz | 4 | 3,5 mm (f) |
| P5005B (nhánh hiệu năng cao) | 100 kHz – 26,5 GHz | 2 | 3,5 mm (f) |
Hai điểm cần đọc ra. P9375B và P9377B bắt đầu từ 100 kHz, không phải 9 kHz như các model tới 20 GHz. Và P9375B là model cao nhất của nhánh P937xB còn dùng đầu nối 3,5 mm, nên dùng chung cáp, adapter và bộ hiệu chuẩn 3,5 mm với các máy dưới nó.
P9375B thông số: những con số quyết định việc chọn model
Khi đọc P9375B thông số, cần nhớ data sheet tách giá trị bảo đảm (specification) và giá trị điển hình (typical). Với P9375B, các thông số dưới đây là giá trị bảo đảm, trừ khi ghi khác:
- Dải động hệ thống tại cổng đo: 115 dB từ 50 MHz đến 6,5 GHz (điển hình 124 dB ở 50 MHz – 3 GHz); 112 dB ở 6,5 – 17 GHz; 110 dB ở 17 – 20 GHz; 108 dB ở 20 – 26,5 GHz.
- Công suất ra cực đại: +8 dBm từ 1 MHz đến 17 GHz, +7 dBm ở 17 – 20 GHz, +5 dBm trên 20 GHz.
- Nhiễu vệt biên độ: 0,0018 dB rms ở 1 MHz – 4,5 GHz, 0,0036 dB rms ở 17 – 30 GHz, đo ở băng thông trung tần 10 kHz.
- Băng thông trung tần 1 Hz – 700 kHz; số điểm 1 đến 100.003.
- Tốc độ (điển hình): quét 10 MHz – 26,5 GHz, 201 điểm, IFBW 700 kHz mất 11,1 ms chưa hiệu chuẩn và 21,7 ms khi đã hiệu chuẩn 2 cổng.
- Thân máy: 176 × 48 × 333 mm, nặng 2,02 kg; mức hỏng đầu vào +27 dBm hoặc ±35 VDC.
Phần giải thích vì sao dải động suy giảm theo băng thông trung tần và theo tần số có trong bài dải động VNA USB: 115 dB đến từ đâu.
P9375B hay P9374B: không chỉ là thêm 6,5 GHz

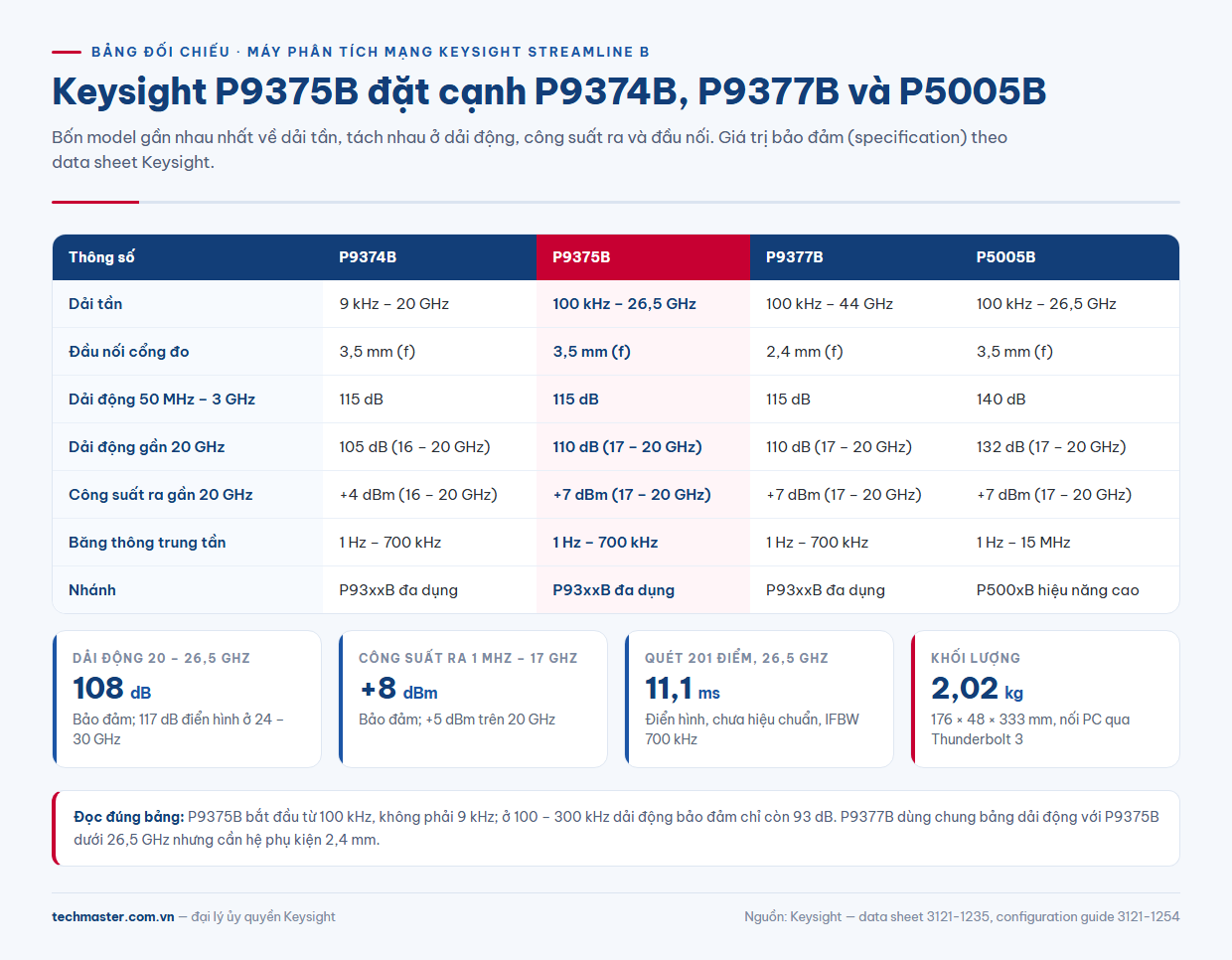

Cách nghĩ thông thường là “đo dưới 20 GHz thì mua P9374B”. Data sheet cho thấy điều khác ở đoạn trên cùng. Trong khoảng 16 – 20 GHz, P9374B bảo đảm dải động 105 dB và công suất ra +4 dBm. Ở 17 – 20 GHz, P9375B bảo đảm 110 dB và +7 dBm. Nếu linh kiện làm việc quanh 18 – 20 GHz, P9375B cho thêm khoảng 5 dB dải động và 3 dB công suất ngay trong vùng P9374B vẫn “phủ được”.
Ngược lại, P9374B có lợi thế ở đầu thấp: nó bắt đầu từ 9 kHz, còn P9375B bắt đầu từ 100 kHz. Ở 100 kHz – 300 kHz, dải động bảo đảm của P9375B chỉ còn 93 dB. Nếu cần đo vùng tần số thấp, P9374B hoặc các model 9 kHz hợp hơn.
P9375B hay P9377B: đầu nối quyết định chi phí ẩn
P9377B mở dải tần lên 44 GHz nhưng dùng đầu nối 2,4 mm. Dưới 26,5 GHz, hai model chung bảng dải động và công suất trong data sheet, nên P9377B chỉ đáng chọn khi thực sự cần đo trên 26,5 GHz. Chuyển sang 2,4 mm kéo theo cáp đo, adapter, bộ hiệu chuẩn và đầu nối đồ gá mới. Nếu phòng lab đã có hệ phụ kiện 3,5 mm, P9375B giữ nguyên được toàn bộ hệ đó.
P9375B hay P5005B: khi bộ khuếch đại là thiết bị cần đo
P5005B có cùng dải tần 100 kHz – 26,5 GHz nhưng thuộc nhánh hiệu năng cao. Dải động bảo đảm của P5005B là 140 dB ở 50 MHz – 6,5 GHz và 130 dB ở 20 – 24 GHz, tức cao hơn P9375B khoảng 22 – 25 dB. Băng thông trung tần của nhánh P500xB lên tới 15 MHz, so với 700 kHz của P937xB.

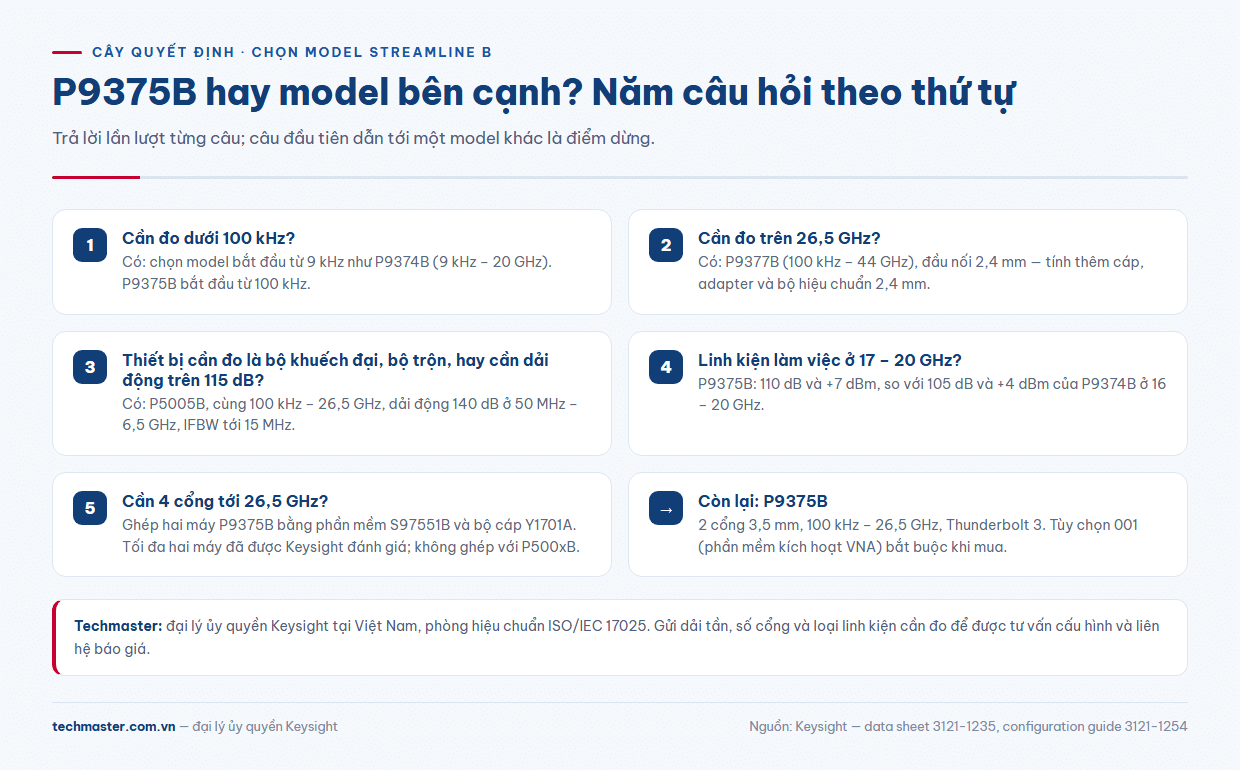

Quy tắc gọn: đo bộ lọc triệt rất sâu, cách ly rất cao hay bộ khuếch đại, hãy xem P5005B. Đo cáp, anten, bộ chia, bộ ghép, đồ gá PCB, P9375B là đủ.
Cần 4 cổng: ghép hai máy P9375B
Nhánh 4 cổng P938xB chỉ lên tới 20 GHz. Nếu cần 4 cổng tới 26,5 GHz trong nhánh P93xxB, giải pháp là phần mềm S97551B: hai máy Streamline được ghép thành một VNA đa cổng với đầy đủ tham số S chéo. Data sheet ghi rõ ba giới hạn: Keysight đã đánh giá cấu hình tối đa hai máy; phải dùng bộ cáp liên kết Y1701A; và máy P937xB/P938xB không ghép được với P500xB/P502xB. Khi ghép, dải động và nhiễu vệt có thể kém hơn một máy đơn. Bài khi nào cần VNA 4 cổng, 6 cổng giúp xác định bạn có thật sự cần đa cổng.
Thế hệ A và B khác nhau ở đâu?
Theo trang sản phẩm Keysight, P9375A đời trước phủ 300 kHz – 26,5 GHz, công suất ra tối đa 7 dBm và nối máy tính qua cáp USB 3.0. P9375B mở xuống 100 kHz, công suất ra tối đa 8 dBm và chuyển sang Thunderbolt 3. Khi nâng cấp từ P9375A, hãy kiểm tra máy tính chủ: Keysight yêu cầu Windows 10 64-bit và cổng Thunderbolt 3.
P9375B giá và cách lập cấu hình
P9375B giá phụ thuộc vào cấu hình đi kèm. Configuration guide nêu tùy chọn 001 (phần mềm kích hoạt VNA) là bắt buộc khi mua, và nhánh P937xB không có tùy chọn bộ thử. Phần cần tính thêm thường là bộ hiệu chuẩn: chọn ECal hay bộ kit cơ khí ảnh hưởng tới cả độ chính xác lẫn thời gian đo, xem bài hiệu chuẩn máy phân tích mạng: ECal hay kit cơ khí. Khi đã chốt dải tần, số cổng và bộ hiệu chuẩn, gửi thông tin để nhận báo giá P9375B theo đúng nhu cầu; Techmaster không niêm yết giá cố định, vui lòng liên hệ báo giá.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình máy phân tích mạng vector USB Keysight P9375B và hiệu chuẩn định kỳ. Xem thêm các dòng máy khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight P9375B và P9374B khác nhau thế nào?
P9375B phủ 100 kHz – 26,5 GHz, P9374B phủ 9 kHz – 20 GHz. Ở đoạn 17 – 20 GHz, P9375B bảo đảm dải động 110 dB và công suất ra +7 dBm, trong khi P9374B ở 16 – 20 GHz bảo đảm 105 dB và +4 dBm.
P9375B kết nối máy tính bằng USB hay Thunderbolt?
Theo data sheet và configuration guide của Keysight, P9375B kết nối với máy tính chủ qua Thunderbolt 3 và đi kèm cáp Thunderbolt 3 dài 800 mm. Máy tính cần Windows 10 64-bit.
Có thể dùng P9375B làm VNA 4 cổng không?
Có, bằng phần mềm S97551B ghép hai máy Streamline thành một VNA đa cổng, dùng bộ cáp Y1701A. Keysight đã đánh giá cấu hình tối đa hai máy, và không ghép được P937xB với P500xB.
