Keysight MSOX2022A là máy hiện sóng tín hiệu hỗn hợp 200 MHz với 2 kênh analog và 8 kênh số, thuộc dòng InfiniiVision 2000 X-Series. Trong cùng một nền tảng, Keysight chia ra sáu mức băng thông và số kênh, cộng thêm phiên bản DSO không có kênh số. Vì vậy câu hỏi thực tế không phải “máy này có tốt không” mà là “cấu hình 200 MHz, 2+8 kênh có đúng với bài đo của mình không”. Bài này đặt MSOX2022A cạnh các model 2000X lân cận, đọc kỹ phần kênh số mà bảng tóm tắt thường bỏ qua, và so sánh hai con đường: mua sẵn MSO hay mua DSO rồi nâng cấp bằng license. Số liệu lấy từ tài liệu Keysight.
Keysight MSOX2022A: 200 MHz và 2+8 kênh trên một nền tảng chung

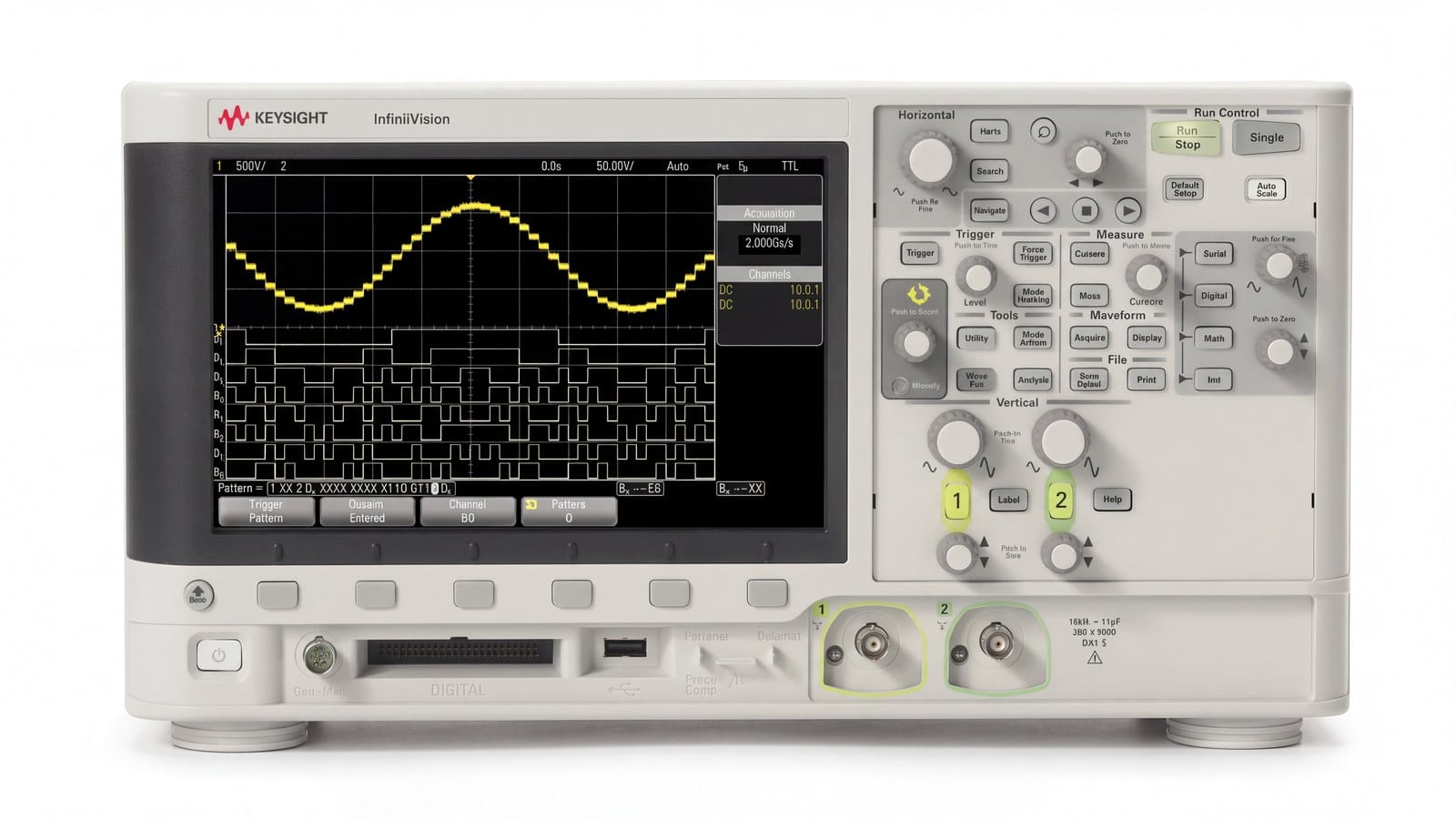

Trong 2000X-Series Keysight, các model dùng chung phần lớn phần cứng. Theo data sheet, cả dòng có tốc độ lấy mẫu 2 GSa/s khi liên kênh (1 GSa/s mỗi kênh), bộ nhớ 1 Mpt mỗi kênh, tốc độ cập nhật 200.000 dạng sóng mỗi giây và màn hình WVGA 8,5 inch với 64 mức cường độ sáng. Thứ thay đổi giữa các model chỉ là ba biến: băng thông, số kênh analog và có hay không 8 kênh số.

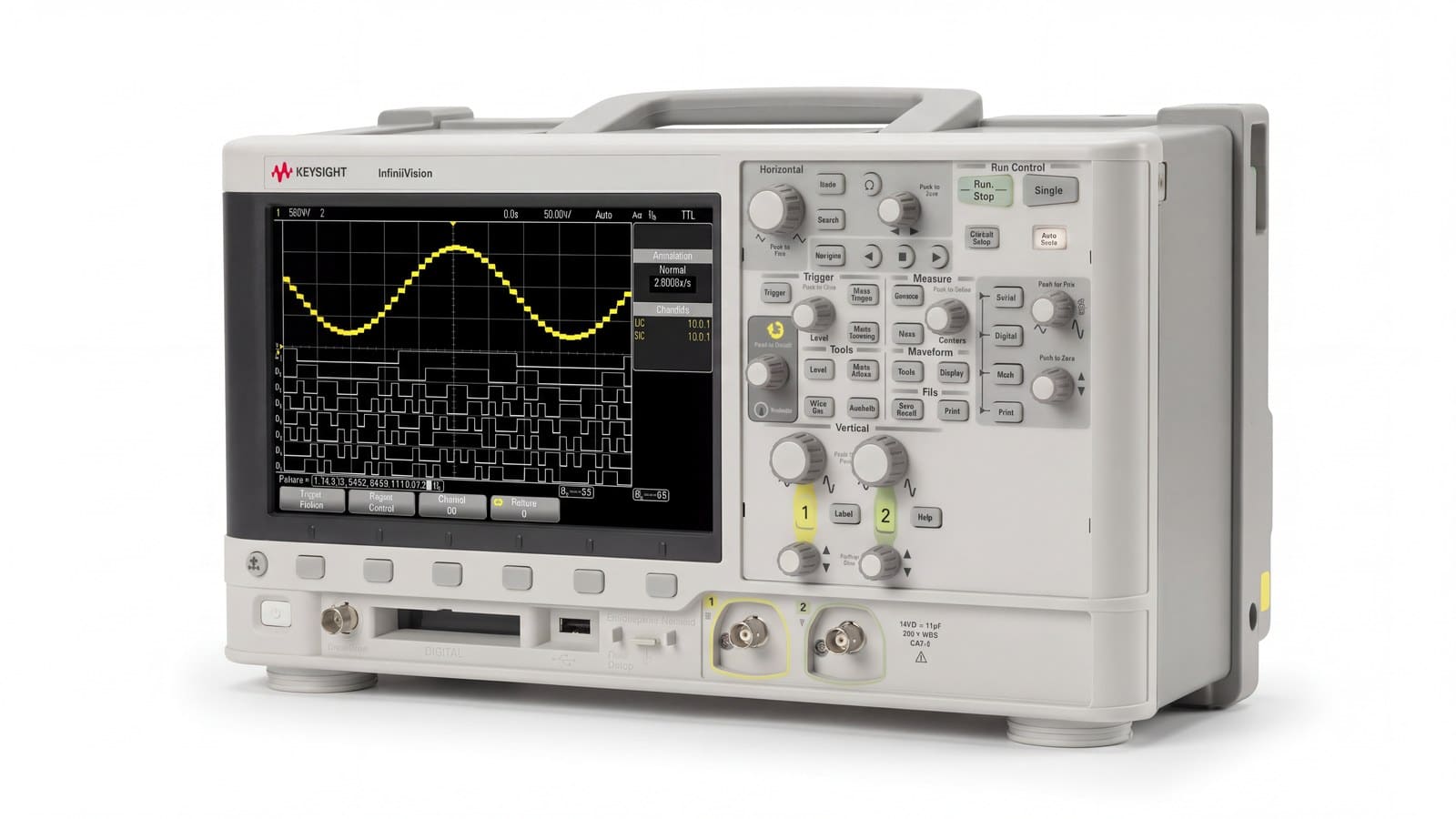

Với MSOX2022A, ba biến đó là 200 MHz, 2 kênh analog và có kênh số. Băng thông 200 MHz cho thời gian tăng tính toán 1,75 ns (10–90%) và dải cơ sở thời gian từ 2 ns/div đến 50 s/div, nhanh hơn mức 5 ns/div của các model 70 và 100 MHz. Mỗi kênh analog đi kèm một que đo thụ động N2863B 300 MHz 10:1, và model MSO có sẵn bộ que logic 8 kênh.
So sánh MSOX2022A với các cấu hình lân cận

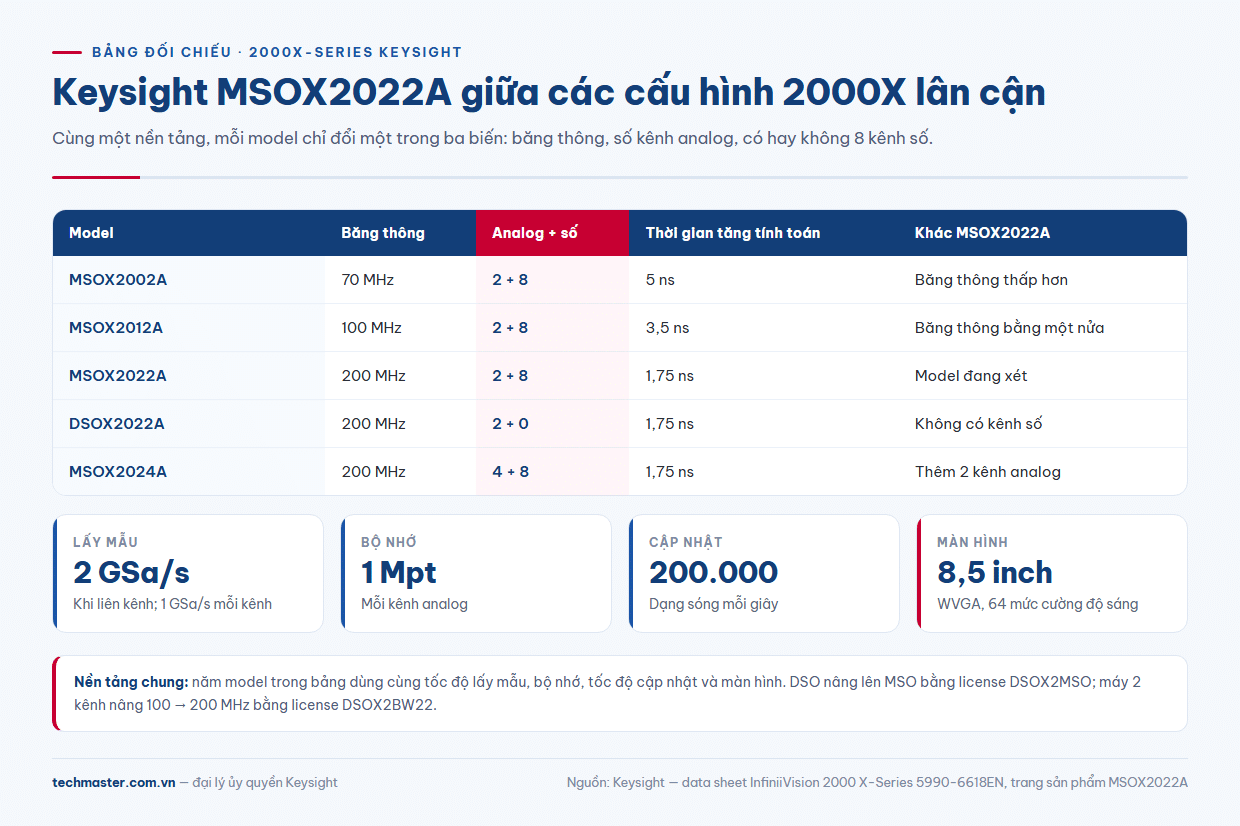

Bảng dưới lấy từ bảng chọn cấu hình trong data sheet Keysight. Đọc theo hàng ngang để thấy mỗi bước sang model bên cạnh đổi đúng một biến:
| Model | Băng thông | Kênh analog + số | Khác MSOX2022A ở đâu |
|---|---|---|---|
| MSOX2002A | 70 MHz | 2 + 8 | Băng thông thấp hơn |
| MSOX2012A | 100 MHz | 2 + 8 | Băng thông bằng một nửa |
| MSOX2022A | 200 MHz | 2 + 8 | — |
| DSOX2022A | 200 MHz | 2 + 0 | Không có kênh số |
| MSOX2024A | 200 MHz | 4 + 8 | Thêm 2 kênh analog |
Nếu bạn đang cân nhắc giữa 100 MHz và 200 MHz, bài so sánh Keysight MSOX2012A phân tích kỹ khi nào mức 100 MHz đã đủ. Còn nếu chưa chắc có cần kênh số, bài so sánh DSOX2022A trong dòng 2000X đi theo hướng ngược lại: bản 200 MHz chỉ có kênh analog.

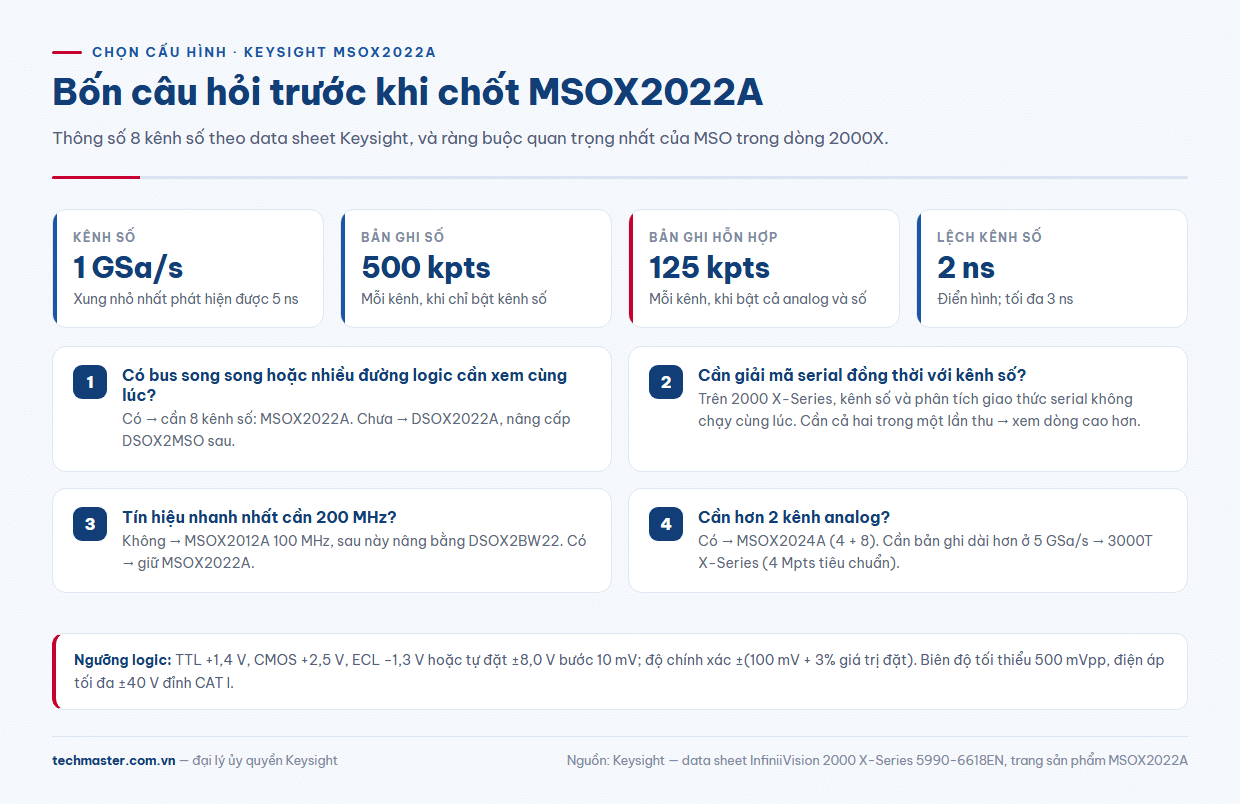

MSOX2022A thông số phần kênh số: điều bảng tóm tắt không nói
Bảng tóm tắt chỉ ghi “2+8 kênh”, nhưng 8 kênh số có bộ thông số riêng, khác hẳn kênh analog. Data sheet 2000 X-Series ghi như sau:
- Tốc độ lấy mẫu kênh số: 1 GSa/s, độ rộng xung nhỏ nhất phát hiện được 5 ns.
- Độ dài bản ghi: 500 kpts mỗi kênh khi chỉ bật kênh số, nhưng giảm còn 125 kpts mỗi kênh khi bật cả kênh analog lẫn kênh số.
- Ngưỡng logic: chọn sẵn TTL (+1,4 V), CMOS (+2,5 V), ECL (−1,3 V), hoặc tự đặt trong khoảng ±8,0 V với bước 10 mV. Độ chính xác ngưỡng ±(100 mV + 3% giá trị đặt).
- Đầu vào: 100 kΩ ±2% tại đầu que, khoảng 8 pF; biên độ dao động tối thiểu 500 mVpp; dải động ±10 V quanh ngưỡng; điện áp tối đa ±40 V đỉnh CAT I.
- Lệch thời gian giữa các kênh số: 2 ns điển hình, 3 ns tối đa.
Thứ nhất, kênh số là kênh định thời: nó cho biết mức logic cao hay thấp và cạnh xảy ra lúc nào, không cho thấy méo, vọt lố hay nhiễu trên đường tín hiệu. Tín hiệu nào cần xem chất lượng dạng sóng vẫn phải vào kênh analog. Thứ hai, khi dùng đồng thời kênh analog và kênh số, bản ghi kênh số ngắn hơn bốn lần, nên với chuỗi sự kiện dài cần tính trước thang thời gian. Về cách đặt ngưỡng và đọc độ lệch giữa kênh số với kênh analog, xem thêm bài ngưỡng logic máy hiện sóng MSO và độ lệch thời gian kênh số.
Mua sẵn MSO hay mua DSOX2022A rồi nâng cấp?
Data sheet nêu rõ mọi máy DSO 2000X có thể nâng cấp lên MSO bằng license DSOX2MSO để mở 8 kênh số định thời, và bộ que logic đi kèm gói nâng cấp này. Nghĩa là DSOX2022A cộng DSOX2MSO về chức năng tương đương máy hiện sóng MSOX2022A. Cách chọn hợp lý:
- Mua MSOX2022A ngay khi bài đo hiện tại đã có bus song song, tín hiệu chọn chip, xung điều khiển nhiều đường, hoặc cần kích hoạt theo mẫu logic kết hợp với kênh analog.
- Mua DSOX2022A trước khi hiện chỉ đo nguồn, cảm biến và vài tín hiệu đơn lẻ, còn phần logic chỉ là khả năng trong tương lai.
Theo chiều ngược lại, băng thông cũng nâng được bằng license: DSOX2BW22 đưa máy 2 kênh từ 100 lên 200 MHz. Vì vậy MSOX2012A cộng DSOX2BW22 cũng dẫn tới cấu hình 200 MHz, 2+8.
Giới hạn cần biết: kênh số và giải mã serial không chạy cùng lúc
Đây là ràng buộc quan trọng nhất khi chọn MSO trong 2000 X-Series. Chú thích trong data sheet ghi: kênh số và phân tích giao thức serial không dùng đồng thời được trên 2000 X-Series. Các gói giải mã là tùy chọn riêng: DSOX2EMBD cho I²C và SPI, DSOX2COMP cho RS232/422/485/UART, DSOX2AUTO cho CAN và LIN.
Hệ quả là nếu kế hoạch của bạn là vừa giải mã một bus SPI vừa quan sát 8 đường logic khác trong cùng một lần thu, 2000X không đáp ứng. Khi đó cần tách thành hai phiên đo, hoặc xem xét dòng cao hơn.
Khi nào nên nhìn sang 3000T X-Series?
Data sheet 2000 X-Series tự chỉ người đọc sang InfiniiVision 3000T X-Series cho nhu cầu cao hơn. Trong bảng so sánh họ máy của chính tài liệu này, 3000T có tốc độ lấy mẫu 5 GSa/s, bộ nhớ tiêu chuẩn 4 Mpts, tốc độ cập nhật trên 1.000.000 dạng sóng mỗi giây và màn hình cảm ứng điện dung 8,5 inch. Nên cân nhắc dòng này khi cần bản ghi dài hơn ở tốc độ lấy mẫu cao. Nếu cần 4 kênh analog mà vẫn giữ 2000X, MSOX2024A là bước kế tiếp trong cùng dòng.
Về vòng đời, tại thời điểm biên soạn, trang sản phẩm MSOX2022A trên keysight.com vẫn hiển thị sản phẩm đang bán, không có thông báo ngừng sản xuất và không nêu model thay thế.
MSOX2022A giá phụ thuộc vào những gì?
MSOX2022A giá cuối cùng không chỉ là thân máy. Các hạng mục làm thay đổi báo giá gồm: WaveGen 20 MHz là tùy chọn DSOX2WAVEGEN chứ không có sẵn; gói giải mã serial theo từng nhóm giao thức; kiểm tra mặt nạ DSOX2MASK; module LAN/VGA hoặc GPIB; que đo bổ sung như que vi sai hay kẹp dòng. Theo data sheet, máy mua sau ngày 5/3/2018 đã có sẵn nâng cấp bộ nhớ và bộ nhớ phân đoạn.
Lưu ý: màn hình dòng 2000X là WVGA 8,5 inch, không phải cảm ứng; tài liệu nào ghi khác nên đối chiếu data sheet Keysight.
MSOX2022A tại Techmaster được cấu hình theo nhu cầu, vì vậy vui lòng liên hệ báo giá kèm danh sách tín hiệu cần đo. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
MSOX2022A khác DSOX2022A ở điểm nào?
Cả hai cùng 200 MHz và 2 kênh analog. MSOX2022A có thêm 8 kênh số định thời 1 GSa/s và bộ que logic. DSOX2022A có thể nâng lên tương đương bằng license DSOX2MSO.
Kênh số của MSOX2022A có dùng cùng lúc với giải mã serial được không?
Không. Data sheet Keysight ghi rõ kênh số và phân tích giao thức serial không dùng đồng thời được trên 2000 X-Series.
Bản ghi kênh số của MSOX2022A dài bao nhiêu?
Tối đa 500 kpts mỗi kênh khi chỉ dùng kênh số, và 125 kpts mỗi kênh khi bật đồng thời kênh analog và kênh số.
