Keysight DSOV254A là máy hiện sóng thời gian thực 25 GHz thuộc dòng Infiniium V-Series, bốn kênh tương tự, lấy mẫu 80 GSa/s. Dòng V-Series có sáu nấc băng thông, từ 8 GHz tới 33 GHz, mỗi nấc lại có ba biến thể DSO, DSA và MSO. Vì vậy câu hỏi thực tế không phải là “DSOV254A mạnh đến đâu” mà là “25 GHz có đúng là nấc mình cần, và nên lấy biến thể nào”. Bài này đặt DSOV254A cạnh các model cùng dòng, chỉ ra những bẫy hay gặp khi đọc thông số, rồi so nhanh với S-Series và XR8. Mọi con số lấy từ data sheet 5992-0425, configuration guide và trang sản phẩm của Keysight.

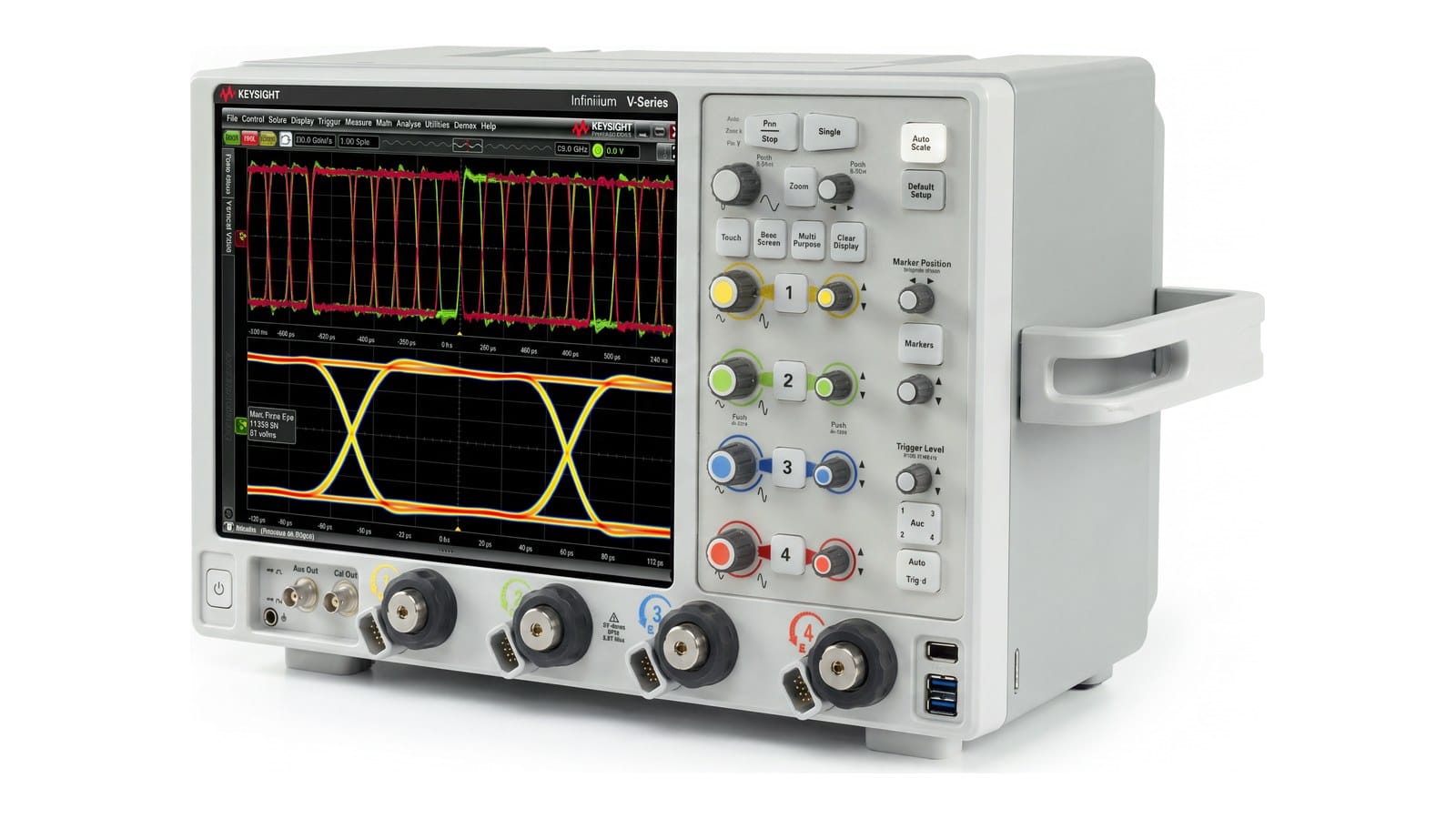

Keysight DSOV254A nằm ở đâu trong dòng Infiniium V-Series?

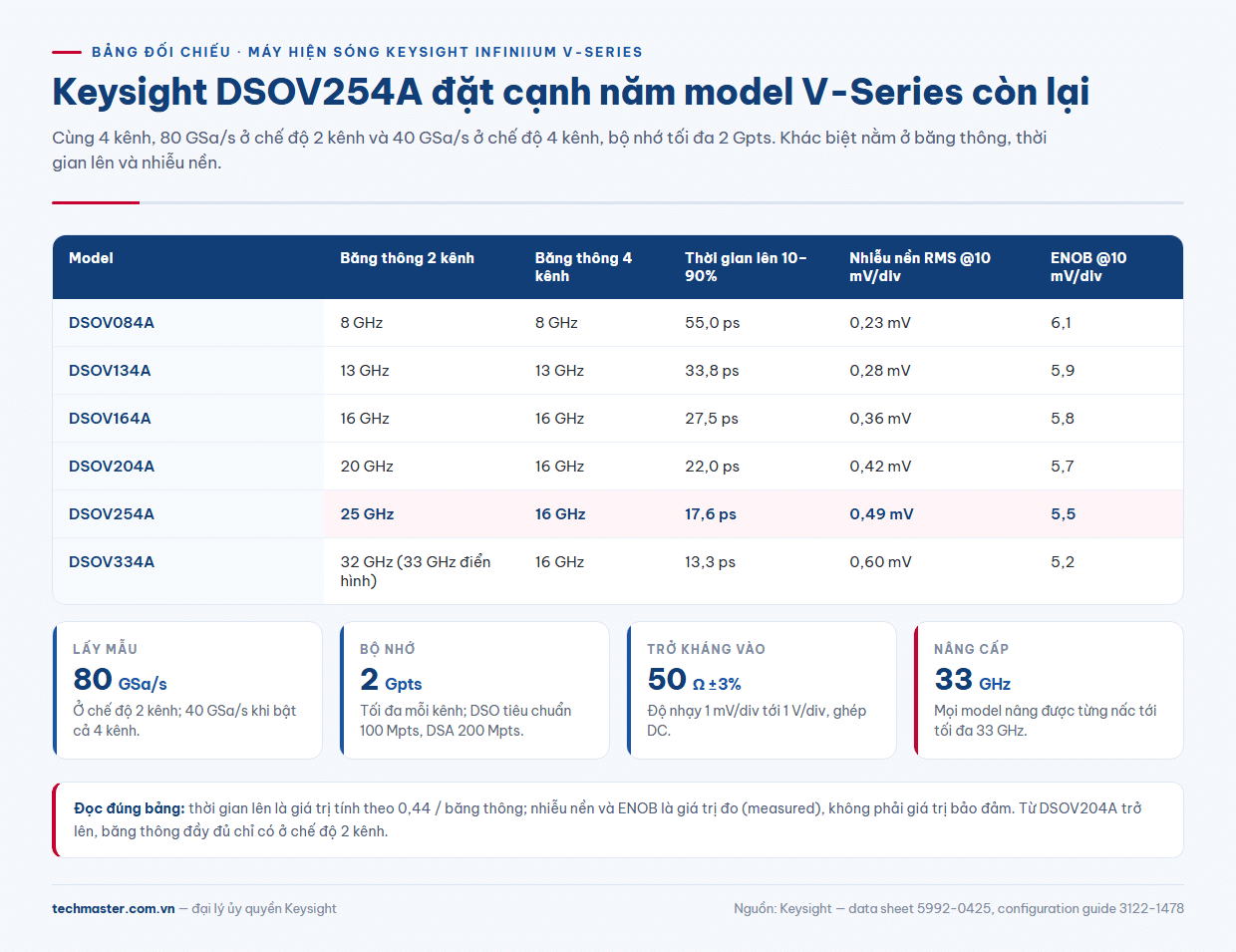

Data sheet của Keysight liệt kê sáu model DSO trong V-Series. Tất cả đều có bốn kênh tương tự, lấy mẫu tối đa 80 GSa/s khi dùng hai kênh, 40 GSa/s khi dùng cả bốn kênh, và bộ nhớ tối đa 2 Gpts. Khác biệt nằm ở băng thông:
| Model | Băng thông 2 kênh | Băng thông 4 kênh | Thời gian lên 10–90% |
|---|---|---|---|
| DSOV084A | 8 GHz | 8 GHz | 55,0 ps |
| DSOV134A | 13 GHz | 13 GHz | 33,8 ps |
| DSOV164A | 16 GHz | 16 GHz | 27,5 ps |
| DSOV204A | 20 GHz | 16 GHz | 22,0 ps |
| DSOV254A | 25 GHz | 16 GHz | 17,6 ps |
| DSOV334A | 32 GHz bảo đảm, 33 GHz điển hình | 16 GHz | 13,3 ps |
Thời gian lên trong bảng được data sheet tính theo 0,44 chia băng thông, không phải số đo. Bài thời gian lên và băng thông hệ thống giải thích vì sao khi đo còn phải cộng thêm đầu dò và đồ gá. Nếu tín hiệu cần đo có thời gian lên quanh 20 ps, chỉ hai nấc 25 GHz và 33 GHz có thời gian lên tính toán ngắn hơn con số đó.
Bẫy thứ nhất: 25 GHz chỉ có khi bật hai kênh
Đây là chi tiết hay bị bỏ sót khi đọc bảng model. Từ DSOV204A trở lên, băng thông đầy đủ chỉ có ở chế độ hai kênh. Khi bật cả bốn kênh, DSOV254A dùng 16 GHz bảo đảm (16,8 GHz điển hình) và 40 GSa/s mỗi kênh, nghĩa là ngang DSOV164A. Data sheet cũng ghi cách ly giữa các cặp kênh 1–3, 1–4, 2–3 và 2–4 là 70 dB từ DC tới băng thông, cao hơn cặp kênh 1–2 và 3–4 (35 dB ở dải từ 12 GHz tới băng thông).
Hệ quả cho việc chọn máy:
- Đo một làn vi sai (hai kênh, hoặc một đầu dò vi sai): DSOV254A cho trọn 25 GHz.
- Đo đồng thời dữ liệu và xung clock vi sai bằng bốn kênh đơn: máy chỉ còn 16 GHz. Nếu bài toán luôn cần bốn kênh, DSOV164A cho cùng băng thông bốn kênh.
Lưu ý khi đọc tin rao bán: con số “16 GHz” đôi khi bị ghi nhầm là băng thông kênh số. DSOV254A không có kênh số; chỉ MSOV254A có 16 kênh số, băng thông 3 GHz.
DSOV254A thông số: băng thông đổi lấy nhiễu nền
Băng thông cao hơn kéo theo nhiễu nền cao hơn. Bảng nhiễu nền RMS của data sheet là giá trị đo, không bảo đảm, nhưng đủ để so các nấc:
| Nhiễu nền RMS (chỉ máy) | DSOV164A | DSOV204A | DSOV254A | DSOV334A |
|---|---|---|---|---|
| 5 mV/div | 0,31 mV | 0,37 mV | 0,45 mV | 0,58 mV |
| 10 mV/div | 0,36 mV | 0,42 mV | 0,49 mV | 0,60 mV |
| 50 mV/div | 1,32 mV | 1,54 mV | 1,73 mV | 2,09 mV |
| 100 mV/div | 2,63 mV | 3,02 mV | 3,39 mV | 3,98 mV |

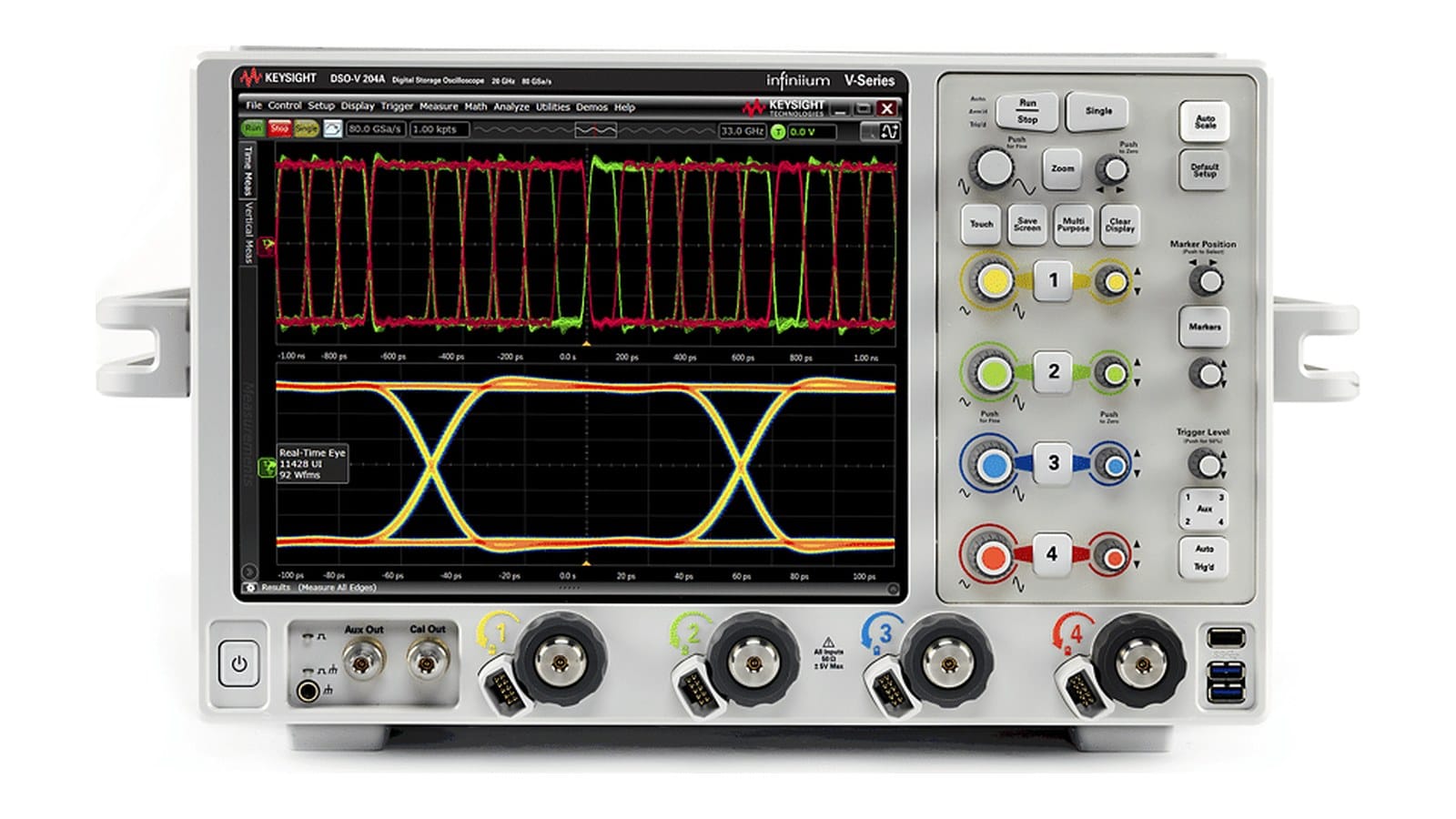

ENOB đi cùng chiều: ở 10 mV/div, DSOV254A đạt 5,5 bit, so với 5,7 bit của DSOV204A và 5,2 bit của DSOV334A. Các thông số nền chung cho cả dòng: ADC 8 bit (từ 12 bit trở lên khi bật chế độ độ phân giải cao hoặc lấy trung bình), trở kháng vào 50 Ω ±3%, độ nhạy 1 mV/div tới 1 V/div, jitter nội 100 fs rms (khoảng thu dưới 1 µs), màn hình cảm ứng 15,4 inch và cổng vào 3,5 mm.
Quy tắc rút ra: không chọn dư băng thông. Tín hiệu không có thành phần đáng kể trên 20 GHz thì DSOV204A cho nhiễu thấp hơn; hài quan trọng nằm quanh 20–25 GHz thì DSOV254A là nấc hợp lý.

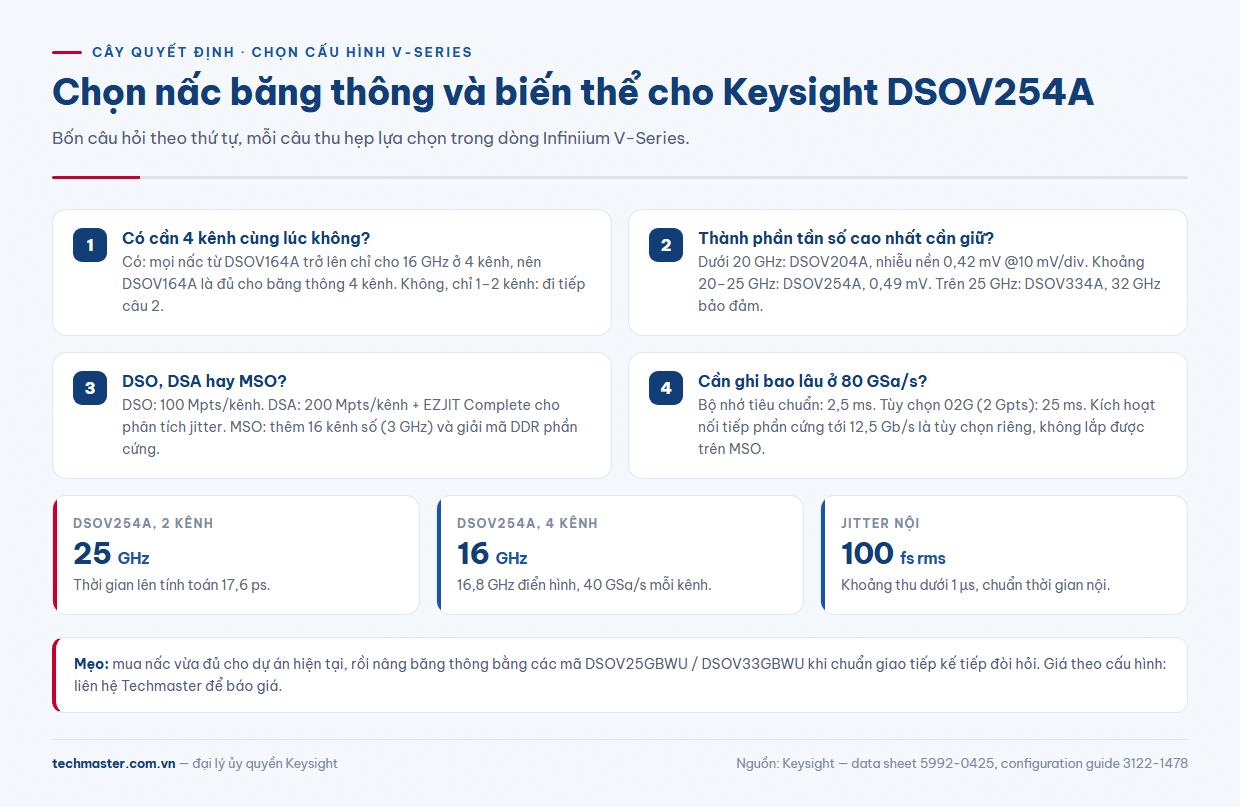

DSO, DSA hay MSO: chọn biến thể và bộ nhớ
Ở cùng nấc 25 GHz, configuration guide của Keysight có ba lựa chọn với cùng phần cứng tương tự:
- DSOV254A: bốn kênh tương tự, bộ nhớ tiêu chuẩn 100 Mpts mỗi kênh, kèm phần mềm phân tích dữ liệu nối tiếp (khôi phục xung clock, kiểm tra mặt nạ).
- DSAV254A: như trên nhưng bộ nhớ 200 Mpts mỗi kênh và có sẵn EZJIT Complete để phân tích jitter.
- MSOV254A: thêm 16 kênh số (10 GSa/s với 16 kênh, 20 GSa/s với 8 kênh), cáp N2815A và giải mã/kích hoạt phần cứng DDR2/3/4, LPDDR2/3/4. Lưu ý MSO không lắp được tùy chọn kích hoạt nối tiếp phần cứng.
Bộ nhớ nâng cấp được lên 200 Mpts, 500 Mpts, 1 Gpts và 2 Gpts mỗi kênh. Ở 80 GSa/s, bộ nhớ tiêu chuẩn chỉ ghi được 2,5 ms; với tùy chọn 2 Gpts là 25 ms. Cần bắt khung dữ liệu dài thì nên chốt bộ nhớ ngay khi mua. Tùy chọn DSOV000-810 thêm kích hoạt nối tiếp phần cứng từ 480 Mb/s tới 12,5 Gb/s với chuỗi tới 160 bit.
Nâng cấp băng thông thay vì mua máy mới
Điểm mạnh của V-Series là nâng cấp được. Data sheet ghi rõ mỗi model có thể nâng lên từng nấc cao hơn hoặc tới 33 GHz, qua các mã DSOV16GBWU, DSOV20GBWU, DSOV25GBWU và DSOV33GBWU. Thực tế: mua nấc vừa đủ cho dự án hiện tại, nâng khi chuẩn kế tiếp đòi hỏi. Riêng nâng cấp MSO hay kích hoạt nối tiếp phải gửi máy về trung tâm dịch vụ Keysight.
Máy Hiện Sóng Keysight dòng khác: khi nào nhìn sang S-Series hay XR8?
Trang sản phẩm Keysight vẫn cho đặt hàng DSOV254A, không ghi ngừng sản xuất. Dù vậy, nên cân nhắc thêm hai dòng:
- S-Series: khi băng thông 8 GHz là đủ và ưu tiên độ phân giải dọc, DSOS804A có ADC 10 bit, 20 GSa/s và bộ nhớ tiêu chuẩn 100 Mpts. Bài Keysight DSOS054A trong các ngành cho thấy dòng S-Series dùng vào việc gì.
- XR8: nền tảng mới hơn với ADC 12 bit, 128 GSa/s, băng thông 8 tới 33 GHz mở bằng license và bộ nhớ tới 8 Gpts mỗi kênh. Nếu dự án cần biên độ chính xác hơn ở 20–33 GHz, nên đặt XR8 cạnh DSOV254A khi lập phương án; xem bài máy hiện sóng XR8 Keysight.
Khi bài toán là một làn vi sai tới 25 GHz, cần bộ phần mềm tuân thủ phong phú và muốn giữ đường nâng cấp tới 33 GHz, máy hiện sóng Keysight DSOV254A vẫn là phương án cân bằng.
DSOV254A giá phụ thuộc vào đâu?
DSOV254A giá không có con số cố định vì phụ thuộc biến thể (DSO, DSA hay MSO), bộ nhớ, tùy chọn kích hoạt nối tiếp, đầu dò InfiniiMax và các phần mềm như EZJIT Complete, phân tích PAM-N hay giải mã giao thức. Hãy liệt kê số làn, tốc độ dữ liệu và chuẩn cần kiểm thử, rồi gửi yêu cầu về cấu hình DSOV254A để liên hệ báo giá.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình, đầu dò và hiệu chuẩn định kỳ. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
DSOV254A có đủ 25 GHz trên cả bốn kênh không?
Không. Theo data sheet Keysight, 25 GHz và 80 GSa/s chỉ có ở chế độ hai kênh; khi dùng cả bốn kênh, băng thông là 16 GHz và tốc độ lấy mẫu 40 GSa/s mỗi kênh.
DSOV254A khác DSAV254A và MSOV254A thế nào?
Cùng phần cứng tương tự 25 GHz. DSAV254A có bộ nhớ 200 Mpts mỗi kênh và EZJIT Complete; MSOV254A thêm 16 kênh số và giải mã DDR phần cứng. DSOV254A có bộ nhớ tiêu chuẩn 100 Mpts mỗi kênh.
Có thể nâng DSOV254A lên 33 GHz không?
Có. Keysight cho phép nâng mỗi model V-Series lên nấc cao hơn tới tối đa 33 GHz; với DSOV254A dùng mã nâng cấp DSOV33GBWU.
