Keysight N5747A là bộ nguồn DC hệ thống 60 V, 12,5 A, 750 W trong dòng N5700, gói gọn trong khung 1U. Câu hỏi thường gặp khi chọn nó không nằm ở bản thân máy mà ở các model bên cạnh: nên lấy N5747A hay N5746A 40 V, N5748A 80 V, hay bản 1500 W N5767A cùng điện áp 60 V? Bài này đặt N5747A cạnh các model đó, chỉ ra mốc 60 V có ý nghĩa gì về cách ly đầu ra, rồi đưa ra một cây quyết định ngắn. Mọi con số lấy từ data sheet N5700 của Keysight (5989-1330EN, phát hành tháng 2/2026).
Keysight N5747A nằm ở đâu trong dòng N5700?
Dòng N5700 gồm 24 model một đầu ra, chia hai nhóm công suất: 750 W và 1500 W. Mỗi nhóm trải từ 6 V tới 600 V, và trong cùng một nhóm, điện áp càng cao thì dòng càng thấp vì công suất gần như cố định. N5747A là model 60 V của nhóm 750 W. Model này vẫn có trong data sheet hiện hành, chưa có thông báo ngừng sản xuất.
Mọi model N5700 dùng chung khung máy và tính năng hệ thống, nên khi so sánh bạn chủ yếu so điện áp, dòng và công suất. Điểm chung của cả dòng:
- Khung 1U, rộng 19 inch: cao 43,6 mm, rộng 422,8 mm, sâu 432,8 mm; tai gắn rack và tay cầm có sẵn.
- GPIB, LAN và USB 2.0 tiêu chuẩn, tuân thủ LXI Class C, có web server, SCPI và driver IVI-COM.
- Đầu vào AC đa năng 85 – 265 VAC, 47 – 63 Hz, có hiệu chỉnh hệ số công suất (0,99 ở đầu vào danh định).

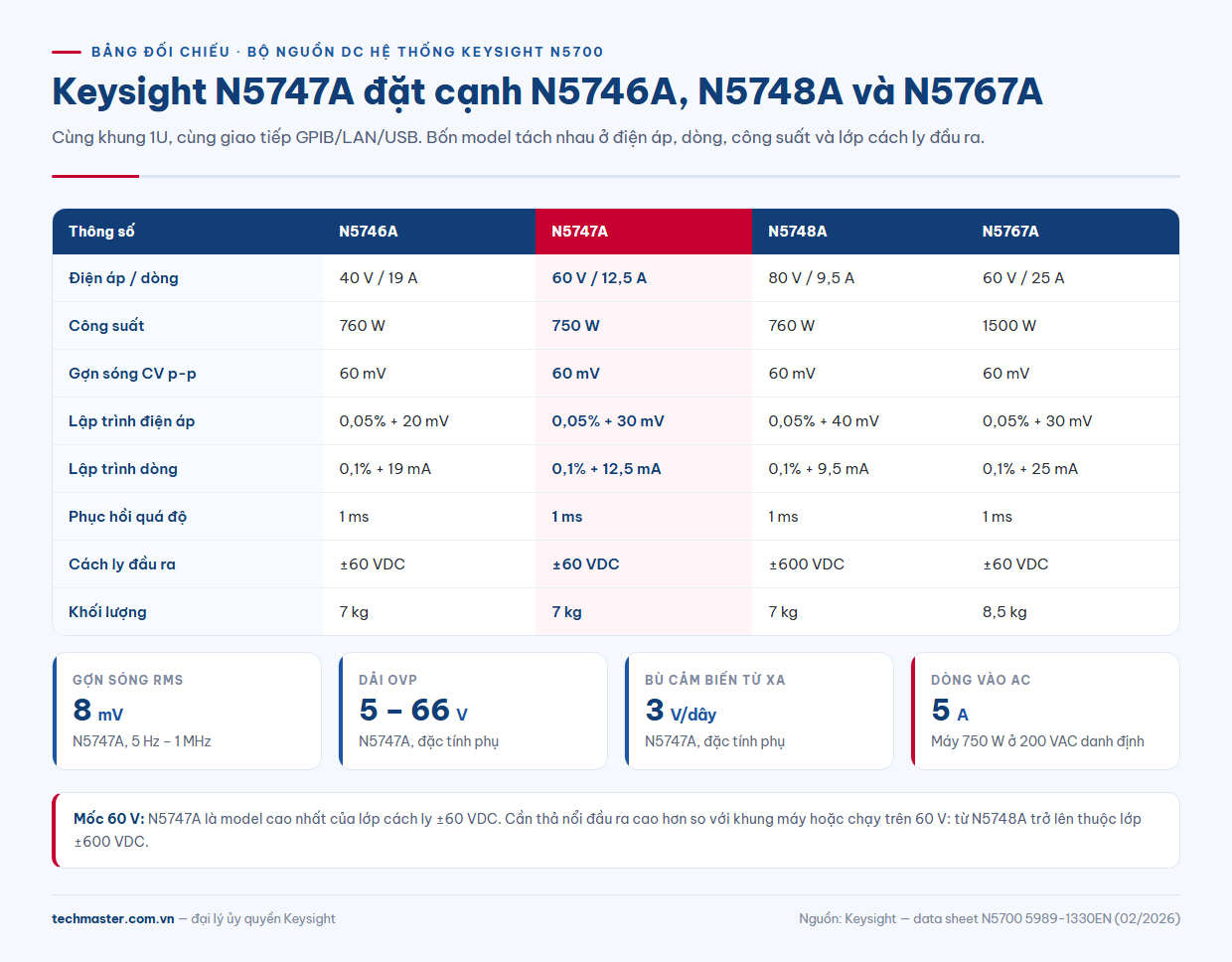

N5747A thông số đặt cạnh N5746A và N5748A
Hai model sát N5747A trong nhóm 750 W là N5746A (40 V, 19 A) và N5748A (80 V, 9,5 A). Bảng dưới lấy từ bảng thông số bảo đảm của data sheet:
| Thông số | N5746A | N5747A | N5748A |
|---|---|---|---|
| Điện áp / dòng | 40 V / 19 A | 60 V / 12,5 A | 80 V / 9,5 A |
| Công suất | 760 W | 750 W | 760 W |
| Gợn sóng CV p-p (tới 20 MHz) | 60 mV | 60 mV | 60 mV |
| Độ chính xác lập trình điện áp | 0,05% + 20 mV | 0,05% + 30 mV | 0,05% + 40 mV |
| Độ chính xác lập trình dòng | 0,1% + 19 mA | 0,1% + 12,5 mA | 0,1% + 9,5 mA |
| Phục hồi quá độ tải | 1 ms | 1 ms | 1 ms |
| Cách ly đầu ra | ±60 VDC | ±60 VDC | ±600 VDC |
Đọc bảng: gợn sóng và thời gian phục hồi gần như không đổi giữa ba model, nên tiêu chí chọn thực chất là điện áp lớn nhất mà tải cần và dòng mà tải kéo ở điện áp đó. Cần dòng trên 12,5 A ở dưới 40 V: N5746A; cần vượt 60 V: N5748A.
Riêng N5747A còn có các đặc tính phụ (không bảo đảm, mô tả hiệu năng điển hình): bù dây cảm biến từ xa 3 V mỗi dây tải, dải bảo vệ quá áp OVP 5 – 66 V, thời gian đáp ứng lên khi đầy tải 0,08 s. Độ chính xác đo đọc lại là 0,1% + 60 mV cho điện áp và 0,1% + 37,5 mA cho dòng.
N5747A hay N5767A: 750 W hay 1500 W ở cùng 60 V?
N5767A là bản 1500 W cùng điện áp 60 V: dòng tối đa 25 A, gấp đôi N5747A. Thông số chất lượng đầu ra gần như giống hệt: gợn sóng 60 mV p-p, 8 mV rms, độ chính xác lập trình điện áp 0,05% + 30 mV, phục hồi quá độ 1 ms, dải OVP 5 – 66 V. Khác biệt nằm ở dòng và những gì đi kèm công suất gấp đôi:
| Hạng mục | N5747A (750 W) | N5767A (1500 W) |
|---|---|---|
| Dòng tối đa | 12,5 A | 25 A |
| Độ chính xác lập trình dòng | 0,1% + 12,5 mA | 0,1% + 25 mA |
| Dòng vào AC | 10,5 A @100 VAC; 5 A @200 VAC | 21 A @100 VAC; 11 A @200 VAC |
| Dòng khởi động | <25 A | <50 A |
| Hiệu suất | 76 – 87% | 77 – 88% |
| Khối lượng | 7 kg | 8,5 kg |
Hai lưu ý thực tế. Thứ nhất, dòng vào 21 A ở lưới 100 VAC của bản 1500 W đòi hỏi mạch cấp điện riêng; với lưới 220 V phổ biến tại Việt Nam, con số là khoảng 11 A cho mỗi máy, vẫn cần tính khi đặt nhiều nguồn trong một tủ. Thứ hai, phần cộng cố định trong độ chính xác dòng tỷ lệ với dòng định mức: nếu tải chỉ kéo vài ampe, N5747A cho sai số dòng tuyệt đối nhỏ hơn. Nếu tải cần trên 12,5 A nhưng chưa tới 25 A, N5767A là lựa chọn gọn hơn ghép song song hai N5747A.
Mốc 60 V: cách ly đầu ra và ghép nối tiếp
Data sheet chia N5700 thành hai lớp cách ly. Với các model 6 – 60 V, không cực đầu ra nào được lệch quá ±60 VDC so với cực khác hoặc khung máy. Với các model 80 – 600 V, giới hạn là ±600 VDC. N5747A là model cao nhất của lớp ±60 VDC; ngay trên nó, N5748A đã thuộc lớp ±600 VDC.
Điều này quan trọng khi bạn định ghép. Dòng N5700 cho phép song song tới 4 máy cùng định mức (chế độ chủ/tớ) để tăng dòng, và nối tiếp tối đa 2 máy để tăng áp. Hai N5747A nối tiếp về lý thuyết cho 120 V, nhưng mọi cực vẫn phải nằm trong ±60 VDC so với khung, nên cách nối đất của tải phải được tính trước. Nếu ứng dụng cần điện áp trên 60 V một cách thường xuyên, chọn thẳng một model có điện áp định mức cao hơn thường đơn giản và an toàn hơn.

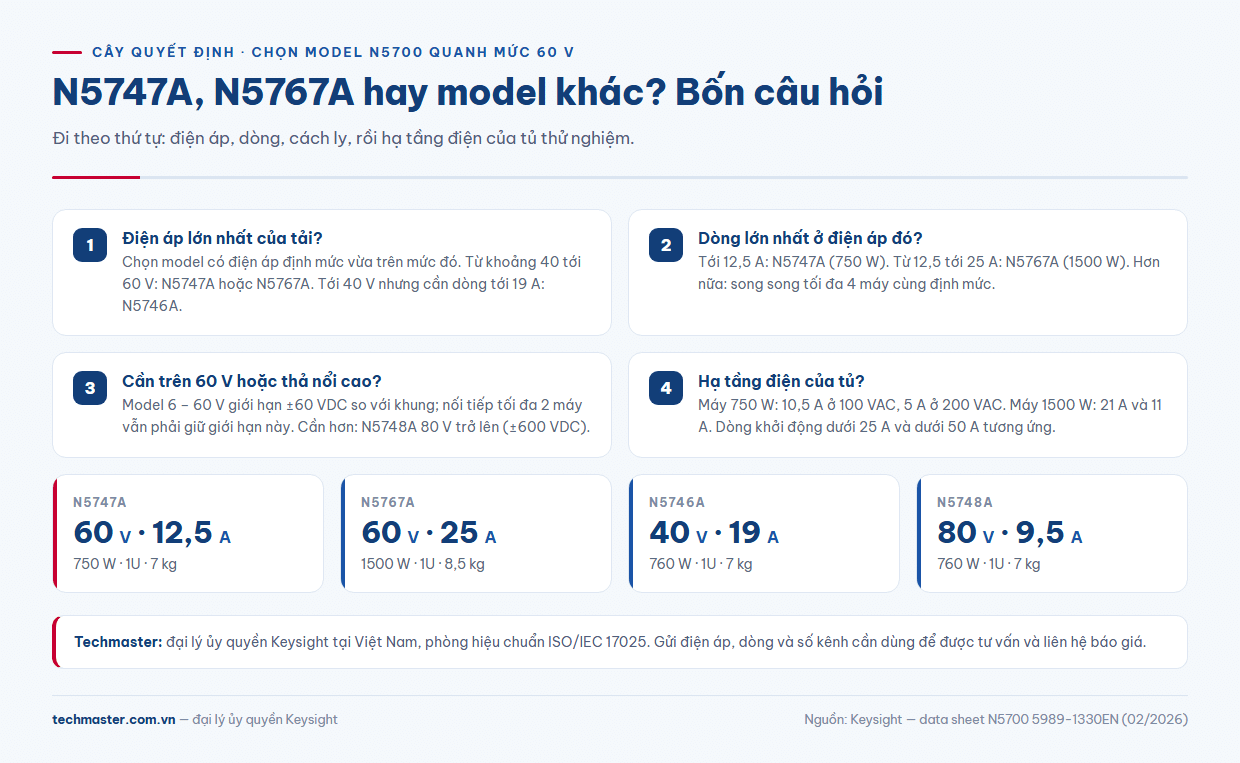

Cây quyết định chọn Bộ Nguồn DC Keysight N5700
Bạn có thể đi qua bốn câu hỏi theo thứ tự:
- Điện áp lớn nhất tải cần là bao nhiêu? Chọn model có điện áp định mức vừa trên mức đó, để giữ độ phân giải và sai số cố định nhỏ. Từ khoảng 40 tới 60 V: N5747A hoặc N5767A.
- Dòng lớn nhất ở điện áp đó? Tới 12,5 A: N5747A. Từ 12,5 tới 25 A: N5767A. Trên 25 A ở 60 V: song song tối đa 4 máy cùng định mức.
- Có cần vượt 60 V hoặc thả nổi đầu ra cao so với đất không? Nếu có, cân nhắc N5748A trở lên (lớp cách ly ±600 VDC).
- Hạ tầng điện của tủ? Mỗi máy 750 W kéo khoảng 5 A ở 200 VAC, máy 1500 W khoảng 11 A; tính tổng trước khi chọn số lượng.
Khi tủ thử nghiệm còn cần nguồn công suất lớn hơn dòng N5700, cấu hình đầu vào AC phải chốt ngay lúc đặt hàng; bài chọn nguồn DC hệ thống theo tùy chọn đầu vào AC giải thích chi tiết. Nếu bạn đang cân nhắc mức 12,5 V, xem thêm so sánh Keysight N5743A với các model lân cận.
Khi nào N5747A là lựa chọn hợp lý?
N5747A phù hợp khi tải cần tới 60 V với dòng không quá 12,5 A, ví dụ cấp nguồn cho bo mạch, mô-đun hoặc thiết bị điện tử làm việc ở bus 48 V, nơi bạn muốn còn dư điện áp cho sụt áp trên dây. Nếu bạn quan tâm cách đấu cảm biến từ xa, cài OVP và đưa máy vào hệ thống ATE, bài ứng dụng Keysight N5746A trong ATE trình bày quy trình áp dụng được cho cả N5747A.

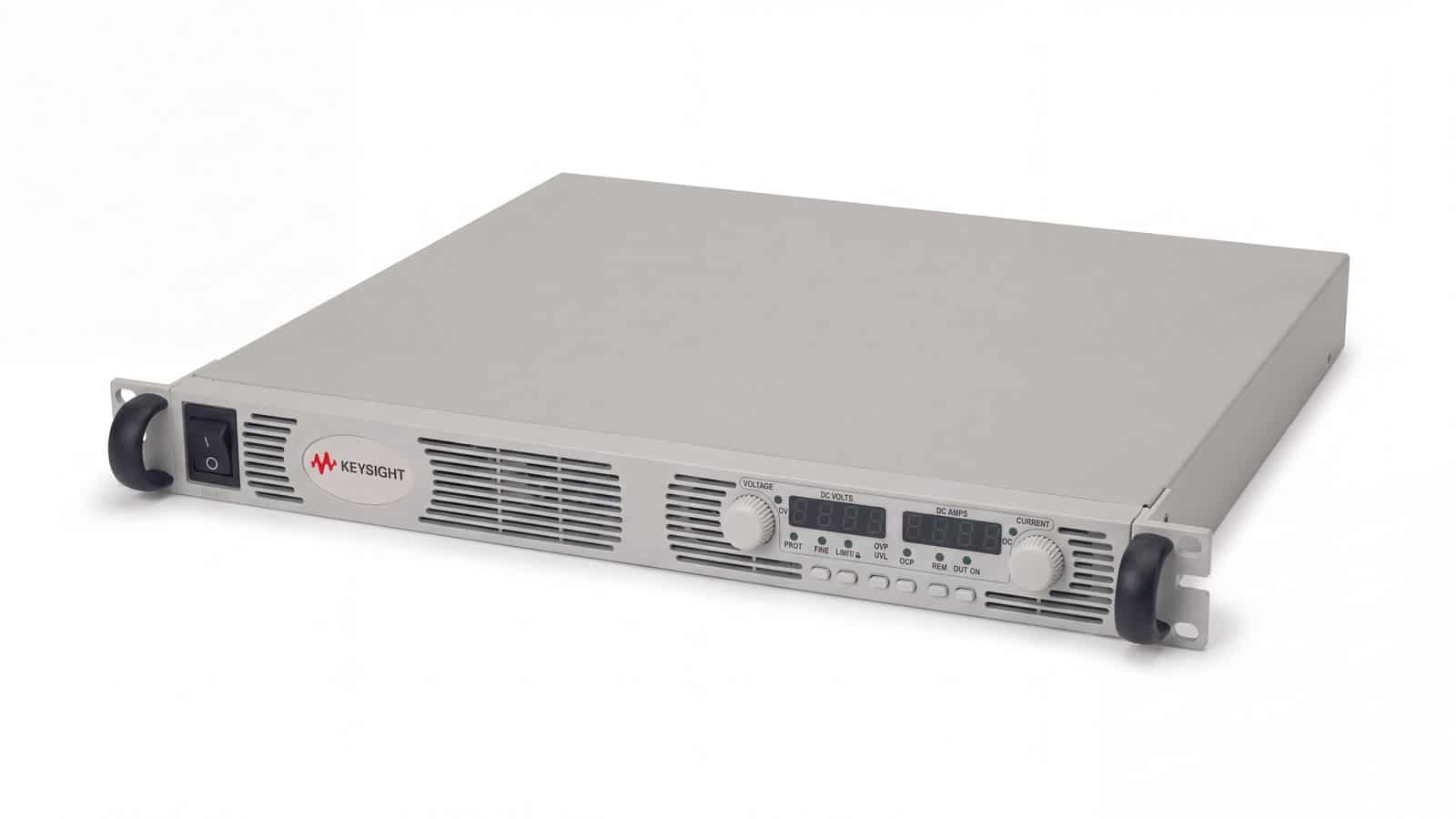

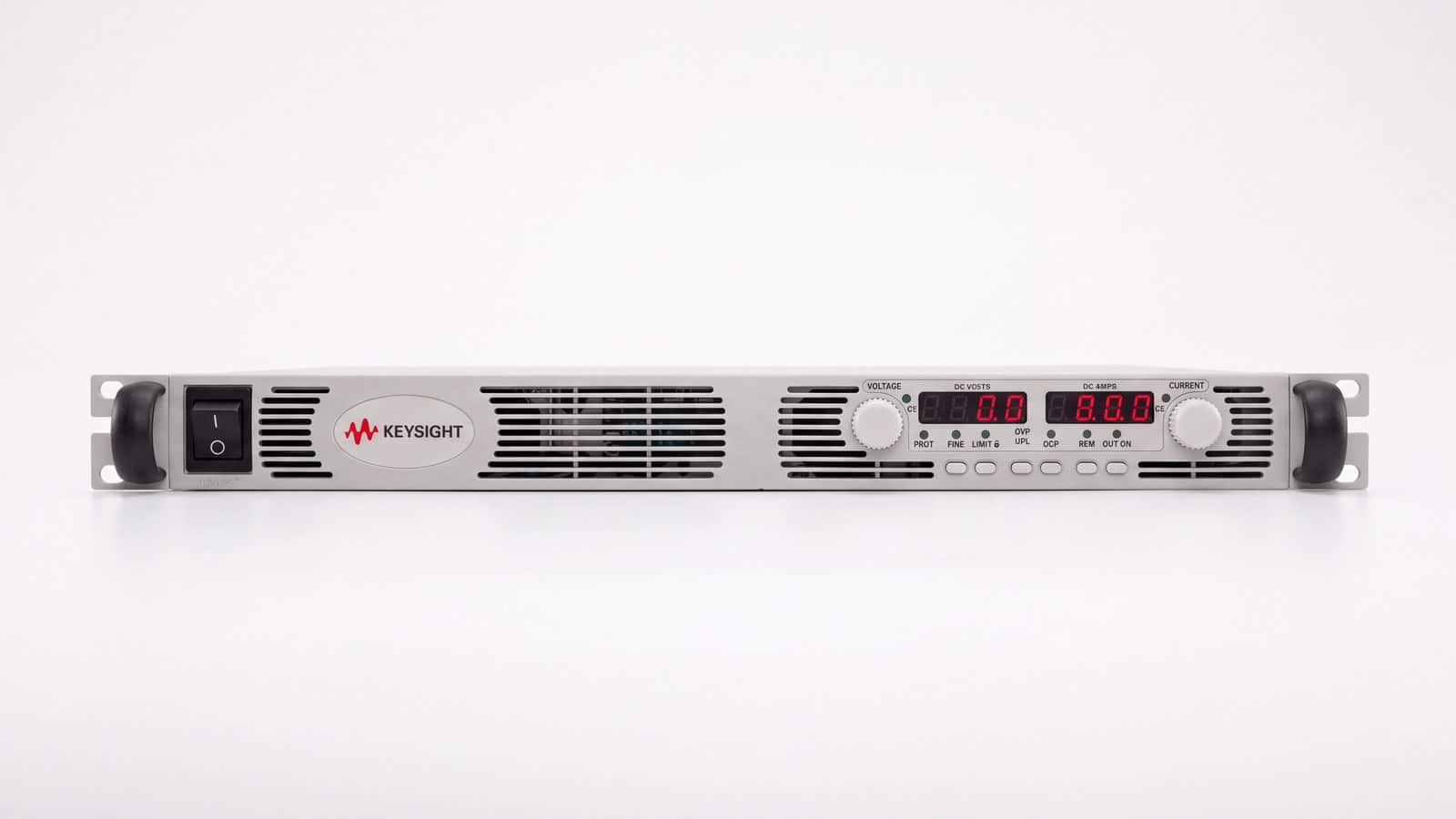

Bạn có thể xem cấu hình và hình ảnh tại trang bộ nguồn DC hệ thống Keysight N5747A, hoặc xem toàn bộ dải sản phẩm tại trang Keysight của Techmaster.
N5747A giá và cách đặt hàng
N5747A giá bao nhiêu phụ thuộc phụ kiện đi kèm như dây nguồn theo khu vực và bộ ray trượt N5740A, nên Techmaster báo giá theo cấu hình cụ thể. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam và có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn chọn model và hiệu chuẩn sau bán hàng. Gửi cho chúng tôi điện áp, dòng và số kênh bạn cần để được tư vấn và liên hệ báo giá N5747A.
