Một chiếc nguồn AC lập trình không tồn tại để thắp sáng vật thử. Nó tồn tại để tái tạo đúng những điều kiện điện lưới tồi tệ mà sản phẩm sẽ gặp ngoài thị trường — sụt áp giữa giờ cao điểm, mất điện chớp nhoáng vài chu kỳ, lưới 100 V của Nhật ở cả 50 Hz và 60 Hz hay 230 V/50 Hz của châu Âu — và tái tạo chúng lặp lại y hệt mỗi lần bấm chạy. Với các nhà máy điện tử Việt Nam đang xuất khẩu bộ sạc, adapter, đèn LED hay biến tần đi nhiều thị trường, đây là thiết bị nằm ngay đầu chuỗi thử nghiệm.
Bài viết này đi qua ba câu hỏi thực tế: nguồn AC lập trình khác gì thiết bị bạn đang có, những phép thử nào bắt buộc phải dùng đến nó, và chọn cấu hình nào giữa hai dòng Keysight AC6800B và AC6900.
Nguồn AC lập trình là gì và khác biến áp tự ngẫu ở đâu?

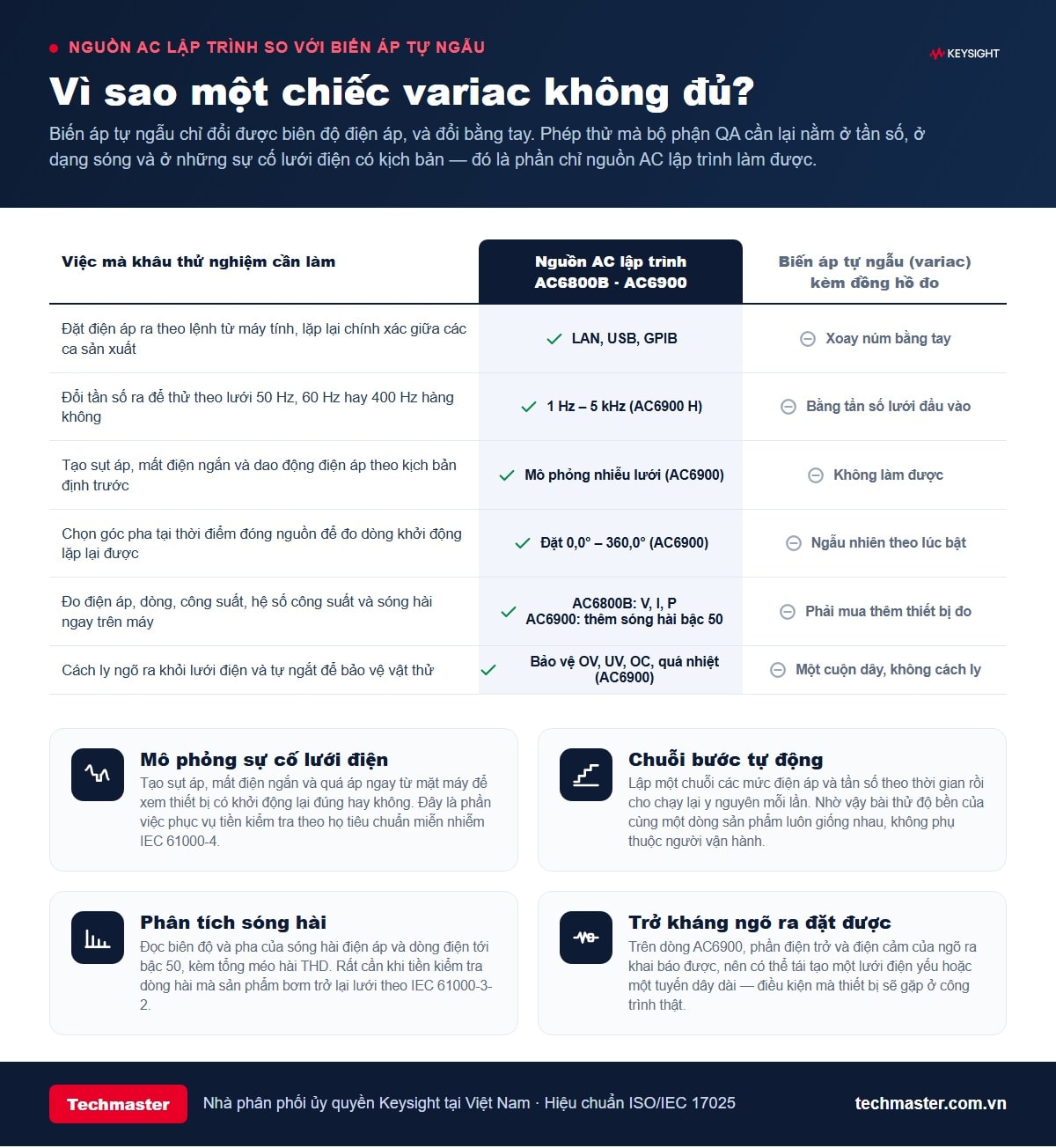

Rất nhiều xưởng vẫn thử điện áp bằng một chiếc biến áp tự ngẫu (variac) cộng thêm đồng hồ đo. Cách đó đổi được biên độ điện áp, nhưng chỉ biên độ, và phải đổi bằng tay. Một bộ nguồn xoay chiều lập trình được thì tự tổng hợp dạng sóng đầu ra: nó quyết định cả biên độ, cả tần số, cả góc pha và cả hình dạng sóng, rồi nhận lệnh qua LAN, USB hoặc GPIB.
Khác biệt quan trọng nhất lại thường bị bỏ qua: variac chỉ có một cuộn dây nên không cách ly vật thử khỏi lưới điện, và không có bảo vệ nào cho vật thử khi phép thử đi sai. Dòng AC6900 ngược lại có bảo vệ quá áp, thấp áp, quá dòng, quá công suất và quá nhiệt, kèm relay ngắt ngõ ra và một chân inhibit mức TTL để một hệ thống bên ngoài cắt nguồn tức thì.
Vì sao nhà máy điện tử Việt Nam cần nguồn AC lập trình?
Điện tử, máy tính và linh kiện là nhóm hàng xuất khẩu lớn nhất của Việt Nam, đạt 72,6 tỷ USD năm 2024, và riêng 9 tháng đầu năm 2025 đã dẫn đầu xuất khẩu của cả nước với hơn 77 tỷ USD, theo Cục Thống kê. Phần lớn sản lượng đó là hàng gia công cho thương hiệu nước ngoài, và điều đó dẫn tới một hệ quả rất cụ thể trong phòng thử nghiệm: sản phẩm phải chứng minh hoạt động đúng ở điện áp và tần số của thị trường đích, chứ không phải ở điện lưới Việt Nam.
Một bộ sạc bán sang Mỹ phải chạy ở 120 V/60 Hz, sang Nhật là 100 V và phải chạy được ở cả 50 Hz lẫn 60 Hz và sang châu Âu là 230 V/50 Hz. Không có nguồn AC lập trình thì nhà máy chỉ thử được một trong ba, còn hai điều kiện kia phó mặc cho khâu kiểm tra của khách hàng — nơi mà một lô hàng bị trả về đắt hơn rất nhiều lần chiếc bộ nguồn.
Yếu tố thứ hai là tính lặp lại. Khi mọi thiết lập đến từ một câu lệnh chứ từ tay người vận hành, kết quả đo giữa hai ca sản xuất, hay giữa nhà máy ở Bắc Ninh và nhà máy của khách hàng ở nước ngoài, mới so sánh được với nhau. Đây cũng là lý do bộ nguồn thường được ghép chung một trạm với hệ thống thu thập dữ liệu DAQ970A và hệ thống chuyển mạch đo kiểm 34980A để tự động hóa toàn bộ chuỗi phép đo.
Những phép thử nào bắt buộc phải có nguồn AC lập trình?
Có năm nhóm phép thử mà không thiết bị nào khác thay thế được.
Mô phỏng sự cố lưới điện. Sụt áp, mất điện ngắn và dao động điện áp là những tình huống mà thiết bị buộc phải chịu được hoặc ít nhất phải khởi động lại đúng cách. Dòng AC6900 có sẵn chức năng mô phỏng nhiễu lưới ngay trên mặt máy, và phần mềm PathWave BenchVue của Keysight bổ sung quy trình tiền kiểm tra theo họ tiêu chuẩn miễn nhiễm IEC 61000-4. Cần nói rõ: đây là tiền kiểm tra để phát hiện lỗi sớm trong nhà máy, không thay cho phép thử hợp chuẩn tại phòng thử nghiệm được công nhận.
Đo dòng khởi động lặp lại được. Dòng inrush của một bộ nguồn phụ thuộc rất mạnh vào góc pha tại đúng thời điểm đóng điện. Bật công tắc bằng tay thì góc pha là ngẫu nhiên, nên mỗi lần đo ra một số khác nhau và không ai kết luận được gì. Cả hai dòng đều cho đặt góc đóng ngõ ra — trên AC6900 là từ 0,0° đến 360,0° với bước 0,1° — nên phép đo trở thành so sánh được. Bản thân bộ nguồn cũng phải chịu nổi cú sốc đó: AC6900 cho dòng đỉnh tới bốn lần dòng ra định mức.
Phân tích sóng hài dòng điện. Thiết bị nối lưới bơm sóng hài trở lại lưới, và đó là đối tượng của các yêu cầu như IEC 61000-3-2. AC6900 đọc biên độ cùng pha của sóng hài điện áp và dòng điện tới bậc 50, kèm tổng méo hài THD, với tần số cơ bản từ 10 Hz đến 1 kHz. Để con số đó có nghĩa, dạng sóng cấp vào phải sạch — méo hài ngõ ra của AC6900 là 0,3% ở tần số từ 100 Hz trở xuống.
Thử ở tần số ngoài lưới dân dụng. Điện trên máy bay là 400 Hz, và có hệ thống đi tới 800 Hz. Bản H của dòng AC6900 phát tới 5 kHz (5 kHz là điểm −3 dB), phục vụ cả chế tạo lẫn bảo dưỡng khí tài theo RTCA DO-160 và MIL-STD-704; bản một pha AC6800B đi tới 500 Hz, đủ cho phần lớn công việc 400 Hz trên bàn.
Thử ở chế độ AC cộng DC. Khi cần khảo sát mạch đầu vào hoặc hiệu chỉnh hệ số công suất, việc chồng một thành phần DC lên sóng AC cho phép nhìn thẳng vào điện áp gợn. Cả hai dòng đều có ba chế độ AC, DC và AC+DC; riêng AC6900 ở chế độ DC đạt tới ±452 V và 18 kW.
Chọn nguồn AC lập trình một pha hay nguồn AC ba pha?
Thứ tự quyết định nên là: số pha trước, dải tần số sau, công suất sau cùng.

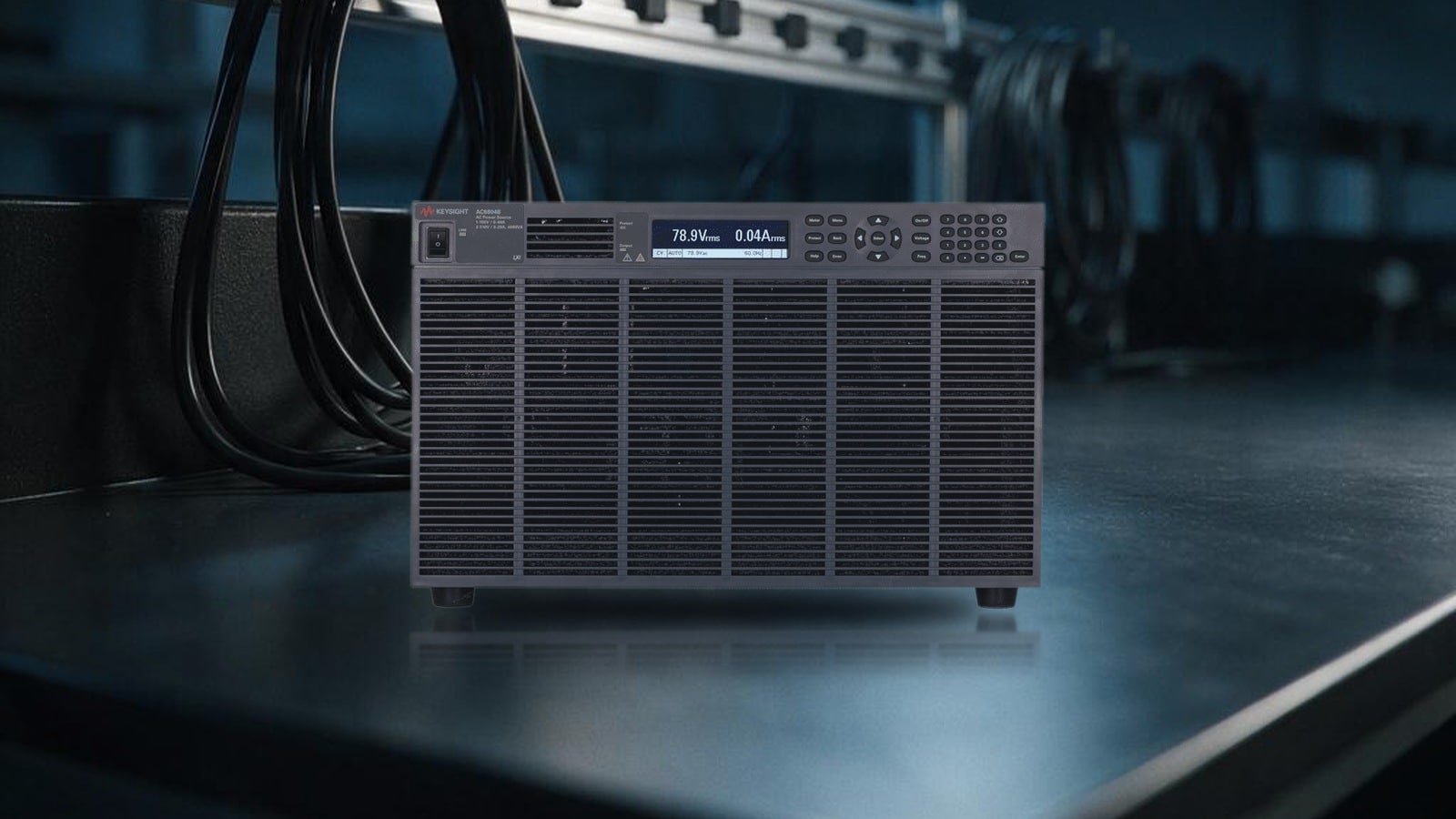

Dòng AC6800B là bộ nguồn một pha để bàn, gồm bốn mức công suất: AC6801B 500 VA, AC6802B 1 kVA, AC6803B 2 kVA và AC6804B 4 kVA. Điện áp ra tới 310 Vrms trên hai thang 155 V và 310 V, tần số 40–500 Hz với độ chính xác ±0,02%. Riêng dải 310 V là điểm đáng chú ý với ngành chiếu sáng: nó bao trọn thiết bị làm việc ở 277 VAC ±10%.

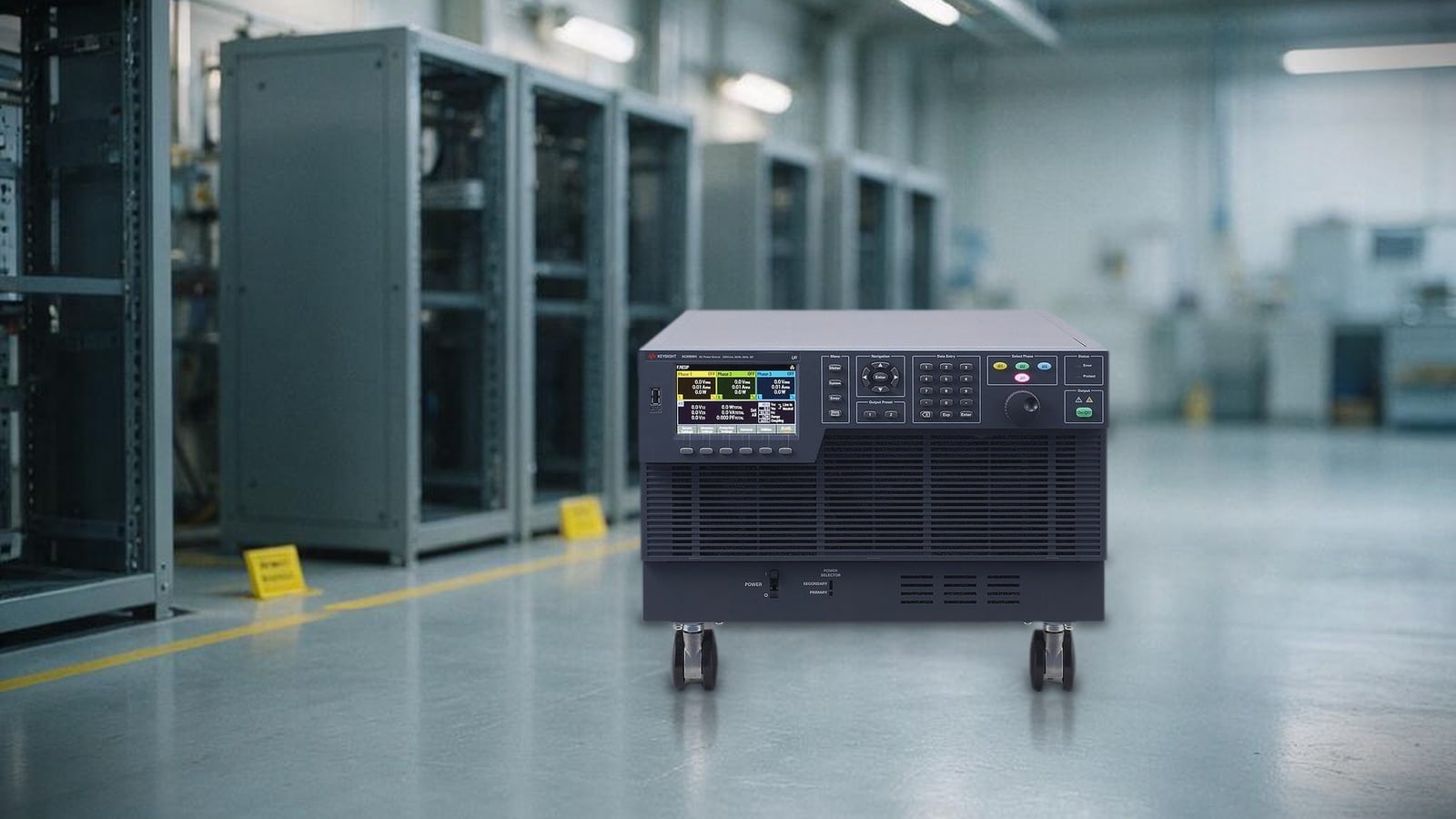

Dòng AC6900 là nguồn AC ba pha kiểu AC/DC, chuyển được giữa một pha, một pha ba dây và ba pha bốn dây, với các mức 3, 6, 12 và 18 kVA. Điện áp tới 320 Vrms, và mỗi mức công suất có hai bản: bản L tới 550 Hz và bản H tới 5 kHz. Khi một khối không đủ, các mức từ 6 kVA trở lên ghép song song được tối đa bốn khối; riêng khối 3 kVA (AC6903L/H) không hỗ trợ ghép song song. Cũng lưu ý cấu hình một pha ba dây làm giảm công suất khả dụng xuống còn 2, 4, 8 và 12 kVA.

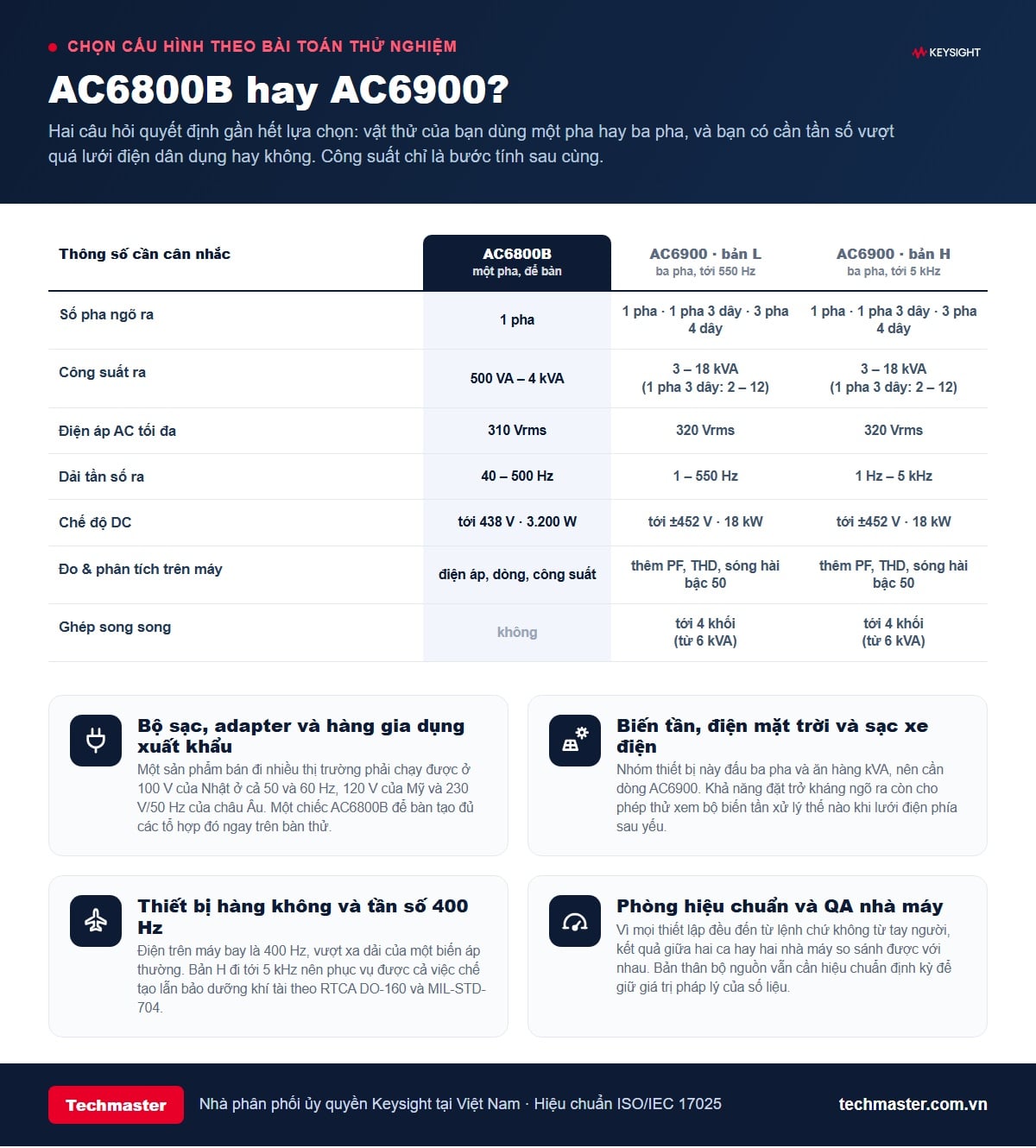

| Thông số | AC6800B (một pha, để bàn) | AC6900 bản L (ba pha) | AC6900 bản H (ba pha) |
|---|---|---|---|
| Số pha ngõ ra | 1 pha | 1 pha · 1 pha 3 dây · 3 pha 4 dây | 1 pha · 1 pha 3 dây · 3 pha 4 dây |
| Công suất ra | 500 VA – 4 kVA | 3 – 18 kVA (1 pha 3 dây: 2 – 12 kVA) | 3 – 18 kVA (1 pha 3 dây: 2 – 12 kVA) |
| Điện áp AC tối đa | 310 Vrms | 320 Vrms | 320 Vrms |
| Dải tần số ra | 40 – 500 Hz | 1 – 550 Hz | 1 Hz – 5 kHz |
| Chế độ DC | tới 438 V · 3.200 W | tới ±452 V · 18 kW | tới ±452 V · 18 kW |
| Đo & phân tích trên máy | điện áp, dòng, công suất | thêm PF, THD, sóng hài bậc 50 | thêm PF, THD, sóng hài bậc 50 |
| Ghép song song | không | tới 4 khối (từ 6 kVA) | tới 4 khối (từ 6 kVA) |
Về công suất, hãy tính theo dòng đỉnh chứ không chỉ theo công suất danh định của vật thử. Tải phi tuyến như bộ nguồn xung có hệ số đỉnh cao, và giai đoạn khởi động còn khắc nghiệt hơn nữa. Cũng nên lưu ý dòng ra tối đa gắn với thang điện áp đang dùng: ví dụ AC6804B cho 40 A ở thang 155 V nhưng 20 A ở thang 310 V. Với AC6906H thì con số còn phụ thuộc cấu hình pha — chạy một pha được 60 A ở thang thấp và 30 A ở thang cao, còn ở chế độ ba pha mỗi pha chỉ còn tương ứng 20 A và 10 A.
Đo lường tích hợp thay được những thiết bị nào?
Keysight định vị dòng AC6900 là bộ nguồn gộp luôn chức năng của một đồng hồ đo đa năng, một máy phân tích sóng hài và một máy phân tích công suất. Trên thực tế, các đại lượng đọc được gồm điện áp và dòng ở chế độ AC, DC và AC+DC; điện áp và dòng đỉnh; công suất thực, biểu kiến và phản kháng; hệ số đỉnh và hệ số công suất; sóng hài tới bậc 50; và THD. Màn hình LCD màu 5 inch hiển thị đồng thời các đại lượng chính của cả ba pha.
Điều đó không có nghĩa là bỏ hết thiết bị đo rời. Với phép đo cần độ chính xác cao hơn hoặc cần bằng chứng độc lập, một đồng hồ đo bàn hay máy đo LCR E4980A vẫn giữ vai trò riêng. Cái mà đo lường tích hợp giải quyết là số lượng thiết bị trên mỗi trạm test và số dây phải đi — hai thứ chiếm phần lớn chi phí dựng một trạm thử nghiệm.
Ở dòng AC6800B một pha, tập đo gọn hơn: điện áp, dòng và công suất trong cả ba chế độ AC, DC, AC+DC. Nếu bài toán cần thêm phân tích sóng hài hay tạo dạng sóng phức tạp hơn, đó chính là ranh giới nên bước lên AC6900.
Lắp đặt, kết nối và hiệu chuẩn tại Việt Nam
Về nguồn cấp đầu vào, khối 3 kVA chỉ có bản 200 V, nhận 100–120 Vrms hoặc 200–240 Vrms một pha. Các khối từ 6 kVA trở lên có bản 200 V nhận 200–230 Vrms ba pha ba dây, hoặc bản 400 V nhận 380–480 Vrms ba pha bốn dây. Đây là chi tiết cần chốt với phòng cơ điện trước khi đặt hàng, vì nó quyết định tuyến cấp nguồn và aptomat của khu vực test. Khối lượng cũng cần tính trước: khối AC6903 nặng 28 kg và đặt được trên bàn, còn AC6918 lên tới trên 100 kg và phải bố trí chỗ đứng sàn.
Về kết nối, cả hai dòng đều có LAN theo chuẩn LXI kèm giao diện web để điều khiển từ trình duyệt, USB, và GPIB dạng tùy chọn — với AC6800B là bo AC68GPBU người dùng tự lắp. Hai bo tùy chọn khác cho AC6800B đáng nhắc: AC68BALGU mở ra khả năng tạo transient cơ bản qua điều khiển tương tự, và AC68BFIU bổ sung ngõ inhibit để ngắt ngõ ra từ tín hiệu bên ngoài.
Cuối cùng là hiệu chuẩn. Một bộ nguồn AC lập trình vừa cấp nguồn vừa đóng vai thiết bị đo, nên số liệu nó sinh ra chỉ có giá trị khi thiết bị còn trong hạn hiệu chuẩn. Techmaster là nhà phân phối ủy quyền Keysight tại Việt Nam và vận hành phòng hiệu chuẩn theo ISO/IEC 17025, nên việc mua thiết bị và duy trì hiệu chuẩn định kỳ nằm cùng một đầu mối. Xem thêm danh mục thiết bị đo Keysight và bộ nguồn DC; nếu bài toán của bạn là nguồn DC hai chiều trả năng lượng về lưới cho thử nghiệm pin và xe điện, hãy xem hệ nguồn tái sinh RP7900. Thông số đầy đủ của hai dòng nằm trên trang AC6800B và AC6900 ba pha của Keysight.
Để được tư vấn cấu hình theo đúng vật thử và công suất của bạn, liên hệ Techmaster.
Câu hỏi thường gặp về nguồn AC lập trình
Nguồn AC lập trình có thay được biến áp tự ngẫu không?
Thay được, và làm nhiều hơn. Biến áp tự ngẫu chỉ đổi biên độ điện áp bằng tay và không cách ly vật thử khỏi lưới. Nguồn AC lập trình đổi được cả điện áp, tần số và góc pha theo lệnh từ máy tính, mô phỏng được sụt áp và mất điện ngắn, đo luôn điện áp, dòng và công suất, đồng thời có các mức bảo vệ quá áp, quá dòng và quá nhiệt cho vật thử.
AC6800B và AC6900 khác nhau ở đâu?
AC6800B là bộ nguồn một pha để bàn từ 500 VA đến 4 kVA, điện áp tới 310 Vrms, tần số 40–500 Hz, đo điện áp, dòng và công suất. AC6900 chuyển được giữa một pha, một pha ba dây và ba pha bốn dây, công suất 3–18 kVA, điện áp tới 320 Vrms, và có thêm phân tích sóng hài tới bậc 50, mô phỏng nhiễu lưới, chuỗi bước tự động cùng trở kháng ngõ ra đặt được. Bản L của AC6900 đi tới 550 Hz, bản H tới 5 kHz.
Nguồn AC lập trình có dùng cho thử nghiệm hợp chuẩn EMC được không?
Nên xem đây là thiết bị cho tiền kiểm tra. Dòng AC6900 cùng phần mềm PathWave BenchVue hỗ trợ quy trình tiền kiểm tra theo họ tiêu chuẩn miễn nhiễm IEC 61000-4 và đo được sóng hài dòng điện tới bậc 50, giúp phát hiện lỗi ngay trong nhà máy. Phép thử hợp chuẩn để lấy chứng nhận vẫn phải thực hiện tại phòng thử nghiệm được công nhận, và phép đo phát xạ cần đến thiết bị chuyên dụng như máy thu đo EMI.
Chọn công suất nguồn AC lập trình theo con số nào?
Không chỉ theo công suất danh định của vật thử. Hãy tính theo dòng đỉnh và dòng khởi động, vì tải phi tuyến như bộ nguồn xung có hệ số đỉnh cao. Cũng cần đối chiếu dòng ra tối đa với thang điện áp sẽ sử dụng: cùng một máy, thang điện áp cao thì dòng cho phép giảm khoảng một nửa so với thang thấp. Khi một khối chưa đủ, các khối AC6900 từ 6 kVA trở lên ghép song song được tối đa bốn khối, riêng khối 3 kVA không hỗ trợ.
