Máy thu đo EMI Keysight N9038B (MXE): đo phát xạ EMC tuân thủ CISPR 16-1-1

Máy thu đo EMI Keysight N9038B (MXE) là máy thu đo tương thích điện từ (EMI receiver) full-compliance dải 3 Hz – 44 GHz, tuân thủ CISPR 16-1-1:2019 và MIL-STD-461G. Với ngành điện tử Việt Nam đang tăng tốc xuất khẩu, đo kiểm EMC tuân thủ đã trở thành khâu bắt buộc để sản phẩm đạt chứng nhận CE/FCC. Bài viết này giải thích máy thu đo EMI là gì, thông số N9038B, quy trình đo phát xạ theo CISPR 16-1-1, và cách chọn cấu hình phù hợp cho nhà máy.

Máy thu đo EMI là gì và khác gì máy phân tích phổ?

Máy thu đo EMI (EMI receiver) là thiết bị đo mức nhiễu điện từ phát ra từ một sản phẩm điện – điện tử, so với các đường giới hạn (limit line) trong tiêu chuẩn. Điểm khác biệt cốt lõi so với máy phân tích phổ thông thường nằm ở việc máy thu đo EMI tuân thủ nghiêm ngặt CISPR 16-1-1: băng thông phân giải (RBW) 200 Hz / 9 kHz / 120 kHz / 1 MHz theo dải, cùng các bộ tách sóng (detector) chuẩn hóa như Peak, Quasi-Peak (QP) và Average (AVG). Nhờ đó, kết quả đo có thể dùng làm hồ sơ chứng nhận, thay vì chỉ để tham khảo kỹ thuật.

Một máy thu như N9038B còn hỗ trợ quét miền thời gian (time-domain scan) giúp rút ngắn thời gian đo từ hàng chục phút xuống vài giây, cùng dải động rộng và tạp âm nền thấp để “nhìn” được các đỉnh nhiễu nhỏ nằm sát đường giới hạn. Đây là lý do các phòng thử nghiệm EMC chuyên nghiệp chọn máy thu chuyên dụng thay vì máy phân tích phổ đa dụng.

Máy thu đo EMI Keysight N9038B (MXE) có thông số gì nổi bật?

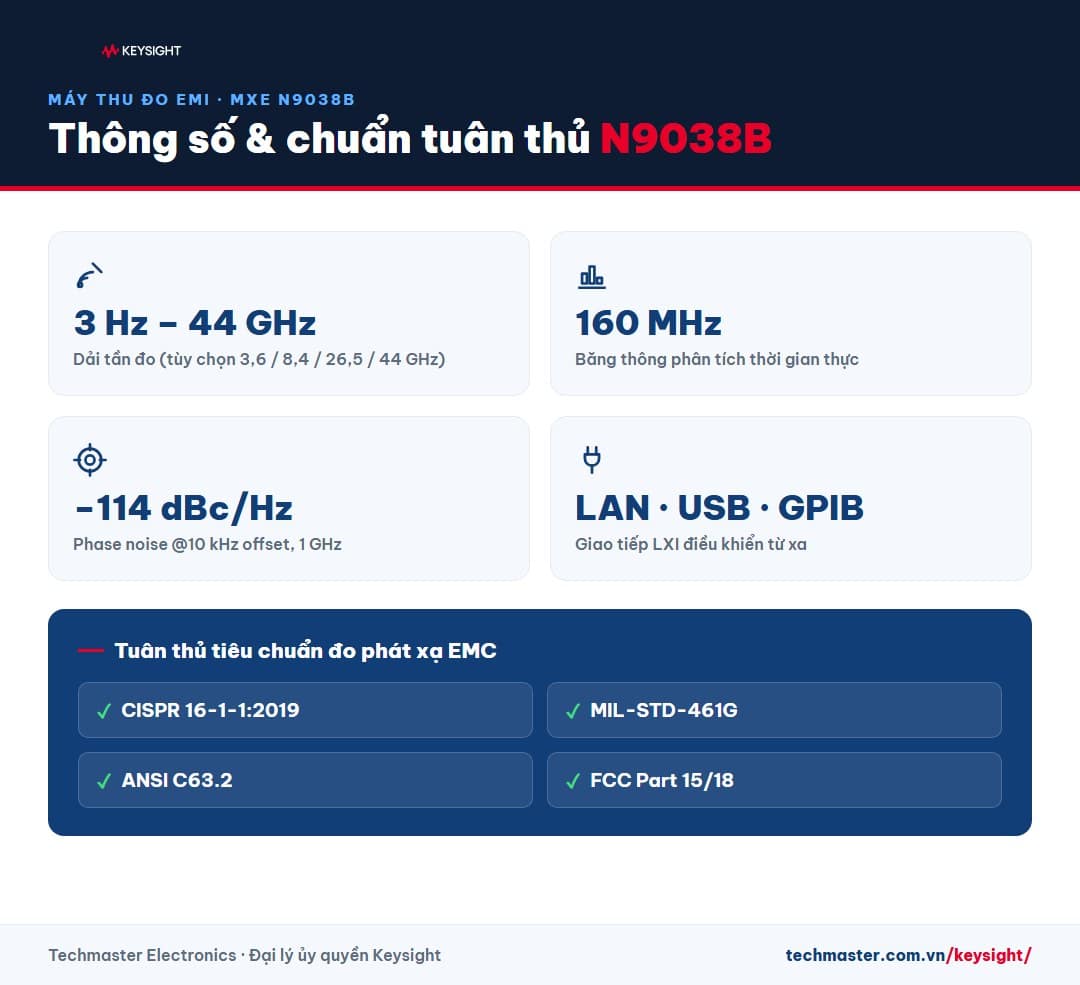

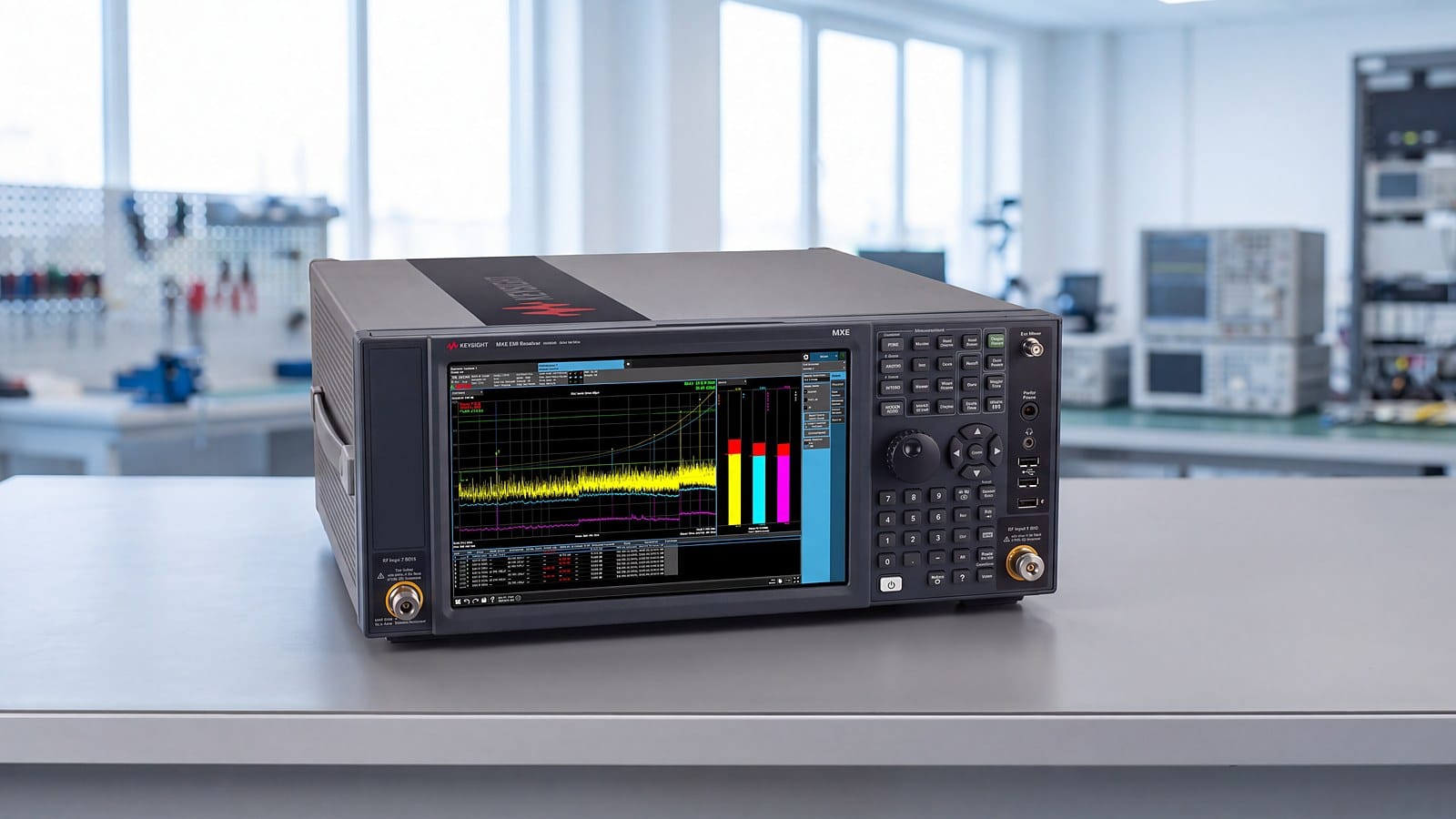

Máy thu đo EMI Keysight N9038B thuộc dòng MXE — cấu hình chẩn đoán chuẩn (full-compliance) cao cấp nhất của Keysight cho đo phát xạ. Các thông số chính:

• Dải tần: 3 Hz – 44 GHz (tùy chọn 3,6 / 8,4 / 26,5 / 44 GHz).
• Tuân thủ tiêu chuẩn: CISPR 16-1-1:2019, MIL-STD-461G, ANSI C63.2, FCC.
• Băng thông phân tích: tới 160 MHz cho phân tích tín hiệu thời gian thực.
• Phase noise: −114 dBc/Hz @10 kHz offset, 1 GHz — nền tạp âm thấp.
• Giao tiếp: LAN (LXI), USB, GPIB để điều khiển và tự động hóa.

Xem cấu hình và báo giá chi tiết tại trang sản phẩm Máy thu đo EMI MXE Keysight N9038B trên website Techmaster.

Vì sao nhà máy điện tử Việt Nam cần đo kiểm EMC tuân thủ?

Năm 2024, nhóm hàng máy vi tính, sản phẩm điện tử và linh kiện của Việt Nam đạt 72,58 tỷ USD, chiếm 18% tổng kim ngạch xuất khẩu và tăng 26,6% so với năm trước, trong đó thị trường EU tăng tới 63,7%. Muốn vào EU, sản phẩm phải đạt dấu CE — tức tuân thủ Chỉ thị EMC 2014/30/EU; vào Mỹ phải tuân thủ FCC. Cả hai đều dựa trên phép đo kiểm EMC phát xạ theo họ tiêu chuẩn CISPR.

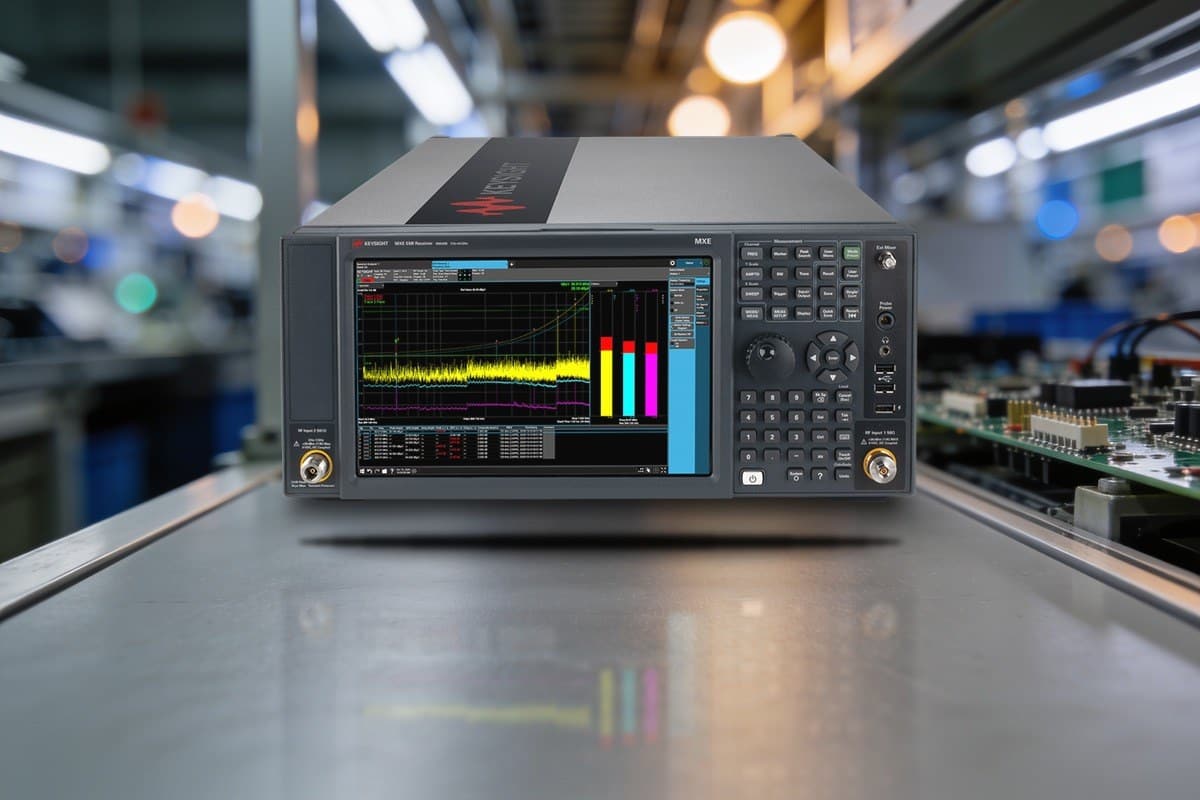

Với nhà máy tại Việt Nam, năng lực đo phát xạ nội bộ (pre-compliance và compliance) giúp phát hiện sớm vấn đề EMC ngay trong giai đoạn thiết kế – NPI, giảm rủi ro trượt chứng nhận, tránh chi phí sửa khuôn và nguy cơ thu hồi sản phẩm ở thị trường xuất khẩu. Một máy thu đo EMI Keysight N9038B chính là “thước đo chuẩn” cho hồ sơ này.

Đo phát xạ EMC với N9038B gồm những bước nào?

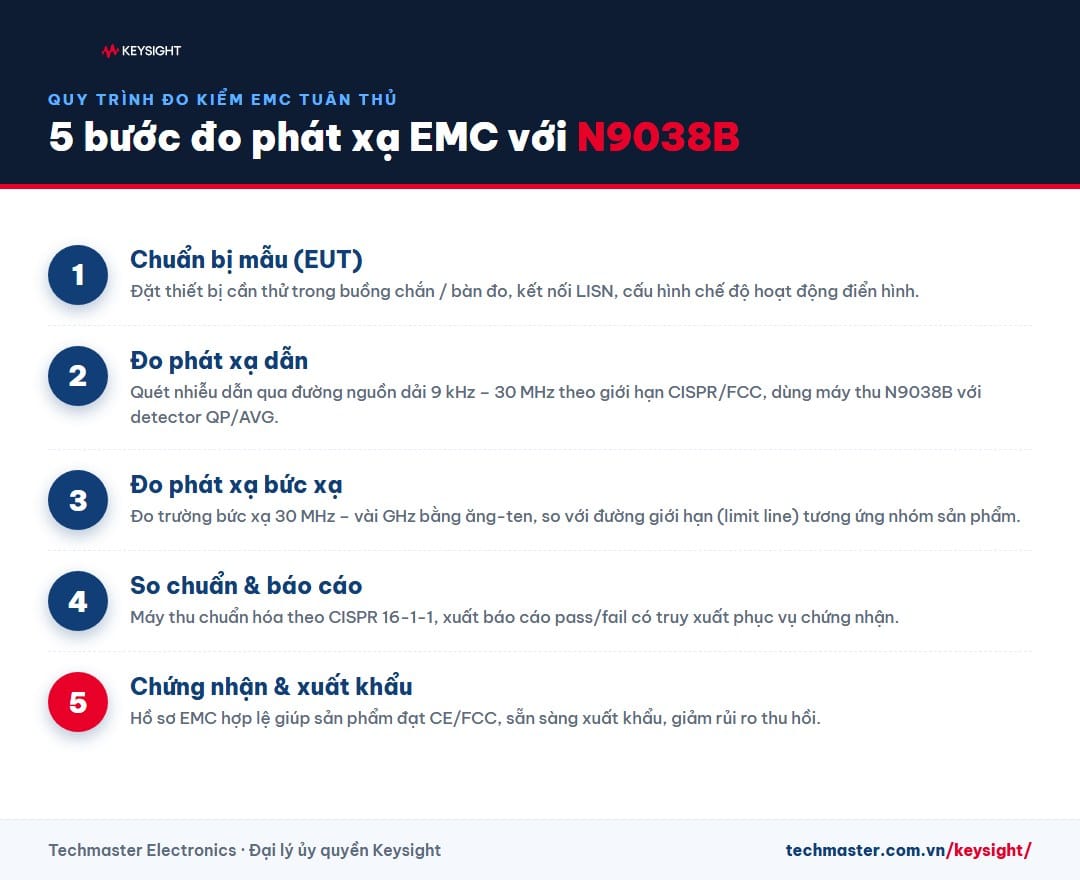

Một phép đo phát xạ tuân thủ điển hình với máy thu đo EMI Keysight N9038B thường trải qua 5 bước:

1. Chuẩn bị mẫu (EUT): đặt thiết bị cần thử trong buồng chắn/bàn đo, kết nối LISN, cấu hình chế độ hoạt động điển hình.
2. Đo phát xạ dẫn: quét nhiễu dẫn trên đường nguồn dải 9 kHz – 30 MHz với detector QP/AVG theo giới hạn CISPR/FCC.
3. Đo phát xạ bức xạ: đo trường bức xạ 30 MHz – vài GHz bằng ăng-ten, so với đường giới hạn của nhóm sản phẩm.
4. So chuẩn & báo cáo: máy thu chuẩn hóa theo CISPR 16-1-1, xuất báo cáo pass/fail có truy xuất.
5. Chứng nhận & xuất khẩu: hồ sơ EMC hợp lệ giúp đạt CE/FCC, sẵn sàng xuất khẩu.

Nên chọn N9038B (MXE) hay PXE N9048B?

Keysight có hai dòng máy thu đo EMI phổ biến. N9038B (MXE) là cấu hình chẩn đoán chuẩn cao cấp, dải tới 44 GHz, phù hợp phòng thử nghiệm/chứng nhận cần độ tin cậy và tính năng chẩn đoán sâu. Máy thu đo EMI PXE Keysight N9048B tối ưu chi phí cho đo pre-compliance và sản xuất, dải tới 44 GHz nhưng lược bớt một số tính năng chẩn đoán. Nguyên tắc chọn: cần compliance chính thức → MXE; cần sàng lọc EMC nhanh trong dây chuyền với ngân sách hợp lý → PXE.

Nếu ứng dụng của bạn thiên về phân tích phổ và tín hiệu vô tuyến băng rộng hơn là đo phát xạ EMC, tham khảo thêm máy phân tích tín hiệu XA6 Keysight SA6320A, dòng XA5 SA6210A hoặc máy phân tích phổ cầm tay FieldFox N9952A. Toàn bộ danh mục Keysight tại Việt Nam được tổng hợp ở trang Keysight — Techmaster. Thông số kỹ thuật gốc có tại trang sản phẩm N9038B của Keysight.

Câu hỏi thường gặp về máy thu đo EMI Keysight N9038B

Máy thu đo EMI Keysight N9038B đo được dải tần bao nhiêu?

N9038B đo dải 3 Hz – 44 GHz với các tùy chọn tần số 3,6 / 8,4 / 26,5 / 44 GHz, đủ bao phủ dải đo phát xạ dẫn và bức xạ theo CISPR và FCC.

N9038B có tuân thủ CISPR 16-1-1 để làm hồ sơ chứng nhận không?

Có. N9038B là máy thu đo EMI full-compliance, tuân thủ CISPR 16-1-1:2019, MIL-STD-461G, ANSI C63.2 và FCC, nên kết quả đo dùng được cho hồ sơ chứng nhận.

Khác biệt giữa N9038B (MXE) và N9048B (PXE) là gì?

MXE N9038B là cấu hình chẩn đoán chuẩn cao cấp cho phòng chứng nhận; PXE N9048B tối ưu chi phí cho đo pre-compliance và sản xuất. Chọn theo mục tiêu compliance chính thức hay sàng lọc nhanh.

Mua máy thu đo EMI Keysight N9038B chính hãng ở đâu tại Việt Nam?

Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, cung cấp N9038B chính hãng kèm CO/CQ, tư vấn cấu hình và hiệu chuẩn ISO/IEC 17025. Liên hệ 0908 173 345 để nhận báo giá.
