Một adapter 20 V, một cell Li-ion, một driver LED và một bộ nguồn công nghiệp 48 V đều cần “ăn” dòng có kiểm soát để kiểm tra. Nhưng mỗi ngành lại vướng một giới hạn khác của cùng một máy tải. Keysight EL33133A là tải điện tử DC một ngõ vào thuộc dòng EL30000, định mức 150 V, 40 A, 250 W. Bài này đi qua từng nhóm ngành: chế độ nào dùng, con số nào quyết định. Mọi số liệu lấy từ datasheet Keysight 3120-1430 (bản tháng 7/2024).

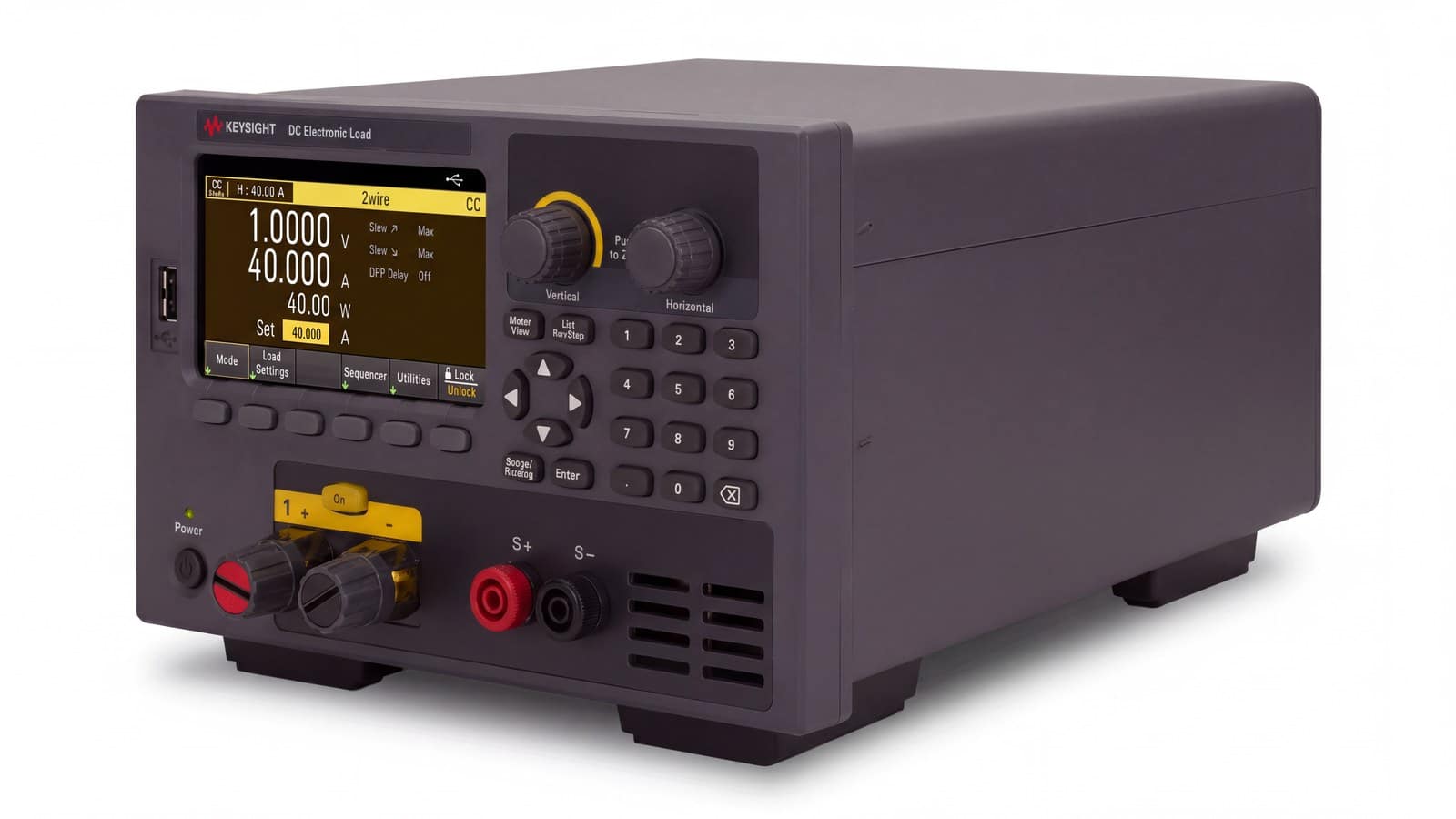

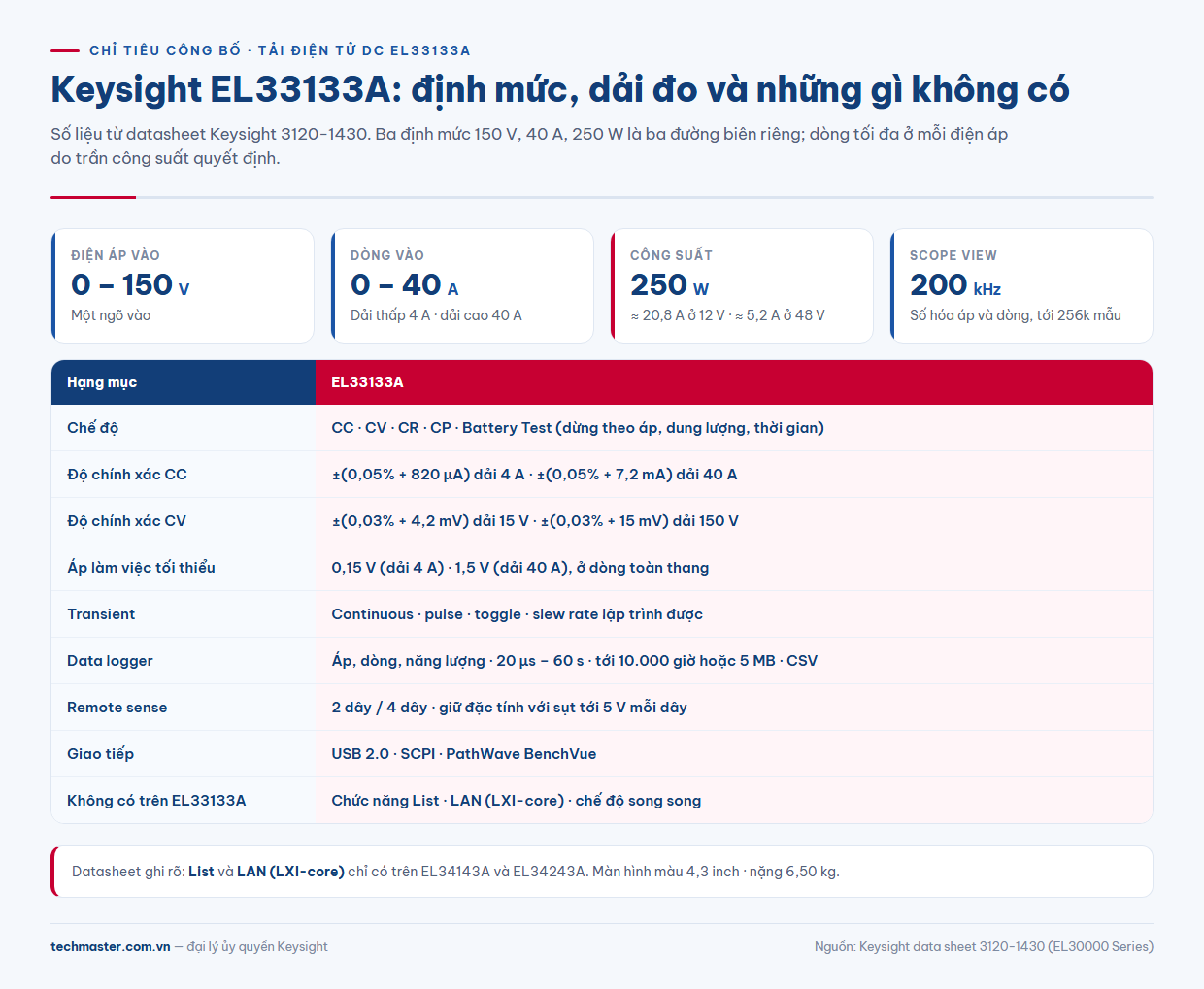

EL33133A thông số cần nắm trước khi bàn chuyện ngành
Ba con số định mức không đi cùng nhau: 150 V, 40 A và 250 W là ba đường biên riêng. Ở 5 V, máy chạm giới hạn dòng 40 A trước (200 W). Ở 12 V, giới hạn công suất đến trước, dòng tối đa khoảng 20,8 A. Ở 48 V chỉ còn khoảng 5,2 A. Ngành nào cũng phải tính điều này trước.
Những EL33133A thông số còn lại ảnh hưởng trực tiếp đến cách dựng bài đo:
- Bốn chế độ CC, CV, CR, CP, cộng chế độ Battery Test với điều kiện dừng theo điện áp, dung lượng hoặc thời gian.
- Hai dải dòng: thấp 4 A và cao 40 A. Độ chính xác lập trình CC là ±(0,05% + 820 µA) ở dải thấp và ±(0,05% + 7,2 mA) ở dải cao.
- Điện áp làm việc tối thiểu ở dòng toàn thang: 0,15 V với dải 4 A, 1,5 V với dải 40 A. Dưới mức đó, dòng giảm tuyến tính.
- Transient kiểu continuous, pulse, toggle với slew rate lập trình được.
- Scope view số hóa áp và dòng bằng bộ số hóa 200 kHz, tới 256k mẫu. Data logger ghi áp, dòng, năng lượng với chu kỳ 20 µs đến 60 s.
- Remote sense 2 dây và 4 dây, giữ đặc tính khi mỗi dây tải sụt tới 5 V.
Hai điểm hay bị hiểu nhầm: datasheet ghi rõ chức năng List và cổng LAN (LXI-core) chỉ có trên EL34143A và EL34243A. EL33133A giao tiếp qua USB 2.0, lập trình SCPI. Nếu quy trình của bạn cần hai tính năng này, hãy tính đến model khác ngay từ đầu.
Sản xuất nguồn và adapter: CC, CR và giới hạn 250 W
Datasheet Keysight nêu nguồn tiêu dùng và bộ chuyển đổi công suất là nhóm ứng dụng chính của dòng EL30000. Bài kiểm tra thường gồm độ ổn định áp theo tải, bảo vệ quá dòng và đáp ứng tải bậc.
Chế độ CC phù hợp khi quét tải từ 10% đến 100% dòng định mức. Chế độ CR gần với tải thực tế hơn khi kiểm tra khởi động, vì dòng tăng dần theo điện áp ra. Khi thử đáp ứng tải động, dùng transient continuous để tạo chuỗi xung lặp giữa hai mức, rồi bật scope view để thấy độ vọt áp mà không cần đầu dò dòng ngoài.
Chỗ cần tính kỹ là công suất. Một nguồn 20 V ở 250 W cho dòng tối đa 12,5 A. Nguồn công nghiệp hoặc nguồn phân phối 48 V thì chỉ tới khoảng 5,2 A. Vượt mức này thì cần model lớn hơn.
Lưu ý khi đưa lên trạm kiểm tra
- Kết nối máy tính qua USB, lập trình SCPI hoặc dùng PathWave BenchVue.
- Chuỗi tải nhiều bước phải điều khiển từ phần mềm, vì EL33133A không có List nội.
- Khối I/O 4 chân có ngõ ra báo lỗi, ngõ vào/ra trigger và ngõ vào inhibit để khóa liên động với đồ gá.
Pin và mô-đun pin: Battery Test và dải 4 A
Pin và mô-đun pin là nhóm thứ hai Keysight nêu tên. Chế độ Battery Test cho phép đặt điều kiện dừng theo điện áp, dung lượng hoặc thời gian, tránh xả quá sâu làm hỏng cell. Màn hình meter view hiển thị số đo theo thời gian thực trong lúc xả.
Với cell đơn, hãy chú ý điện áp làm việc tối thiểu. Ở dải cao 40 A, máy cần ít nhất 1,5 V để kéo đủ dòng toàn thang. Ở dải thấp 4 A, ngưỡng này chỉ 0,15 V. Khi xả gần điện áp cắt, nối sense 4 dây trực tiếp lên cực pin.
Data logger ghi được năng lượng bên cạnh áp và dòng, tối đa 10.000 giờ hoặc 5 MB dữ liệu. File lưu vào bộ nhớ trong hoặc USB dưới dạng CSV để phân tích đường xả. Với mô-đun pin 48 V, nhớ rằng dòng xả tối đa chỉ khoảng 5,2 A do trần 250 W.
Chiếu sáng LED và năng lượng mặt trời
Driver LED là nguồn dòng, nên tải CC không hợp. Cách thường dùng là đặt tải ở chế độ CV bằng điện áp thuận của chuỗi LED, để driver tự điều dòng như khi chạy với đèn thật. Độ chính xác lập trình CV là ±(0,03% + 4,2 mV) ở dải 15 V và ±(0,03% + 15 mV) ở dải 150 V. Scope view bắt được xung dòng lúc driver khởi động.
Tấm pin mặt trời cũng nằm trong danh sách ứng dụng của Keysight. Đổi điện áp CV hoặc điện trở CR qua từng mức, ghi lại dòng tương ứng, sẽ ra các điểm trên đường I-V. Không có List, việc quét chạy từ script qua USB, và chỉ trong biên 150 V, 250 W.
Điện tử công suất và bán dẫn
Datasheet đề cập việc đặc tính hóa linh kiện bán dẫn băng rộng như MOSFET và IGBT với dòng EL30000. Ở mức 250 W, EL33133A phù hợp cho bo mạch đánh giá và bộ chuyển đổi DC-DC công suất nhỏ. Transient pulse tạo một bước tải rồi trả về trạng thái cũ. Transient toggle chuyển giữa hai mức theo tín hiệu trigger. Kết hợp với ngõ trigger trên khối I/O, có thể đồng bộ bước tải với máy hiện sóng bên ngoài.
Giáo dục và phòng thí nghiệm

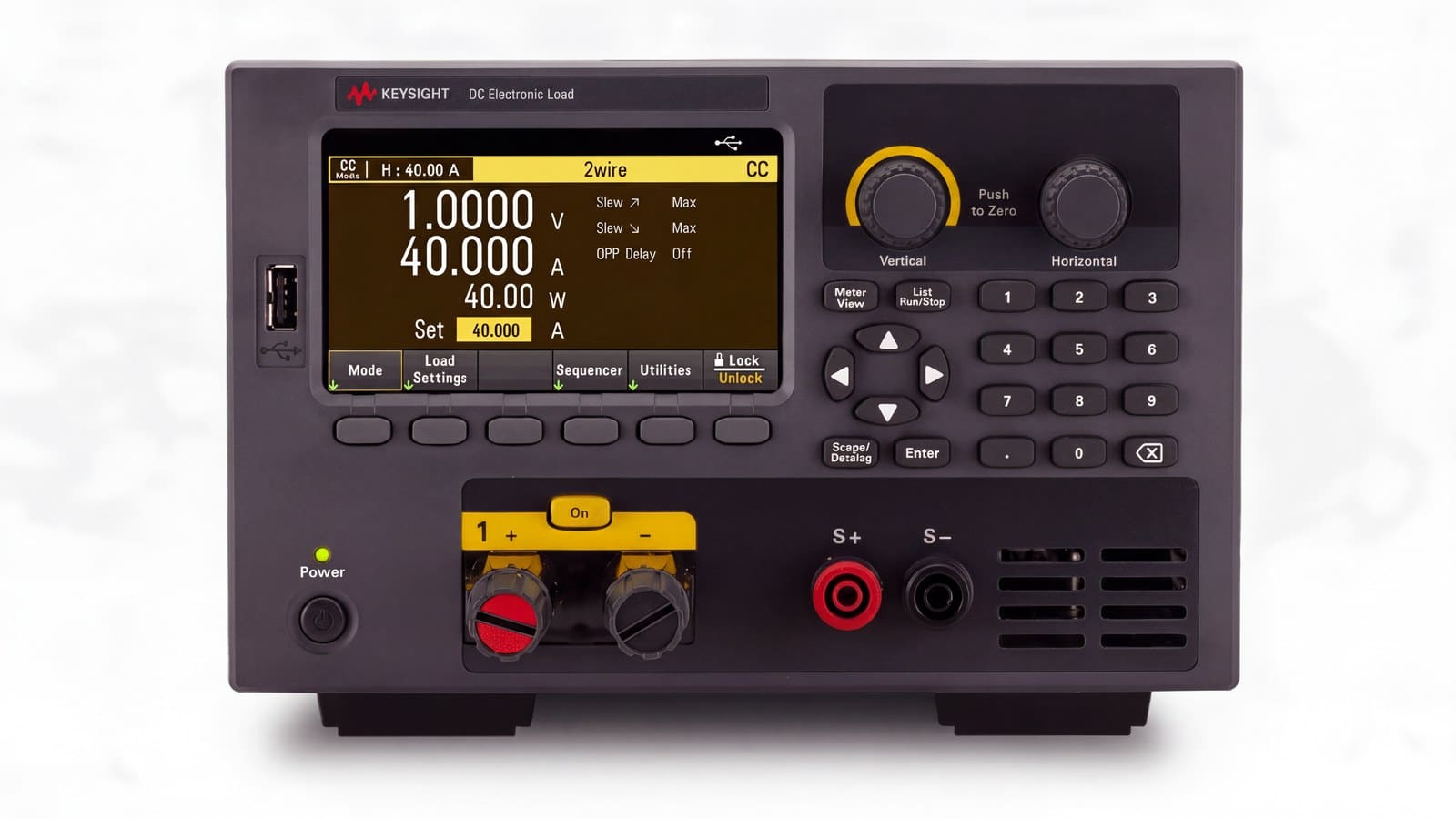

Ở trường học, một thiết bị tải điện tử DC Keysight cần dễ quan sát hơn là nhanh. Màn hình màu 4,3 inch hiển thị cả thiết lập lẫn số đo. Scope view cho sinh viên thấy dạng sóng áp và dòng ngay trên máy, không cần shunt hay đầu dò dòng. Kết quả xuất CSV qua USB để đưa vào báo cáo thí nghiệm. Máy nặng 6,50 kg, chạy điện lưới 100–240 VAC.

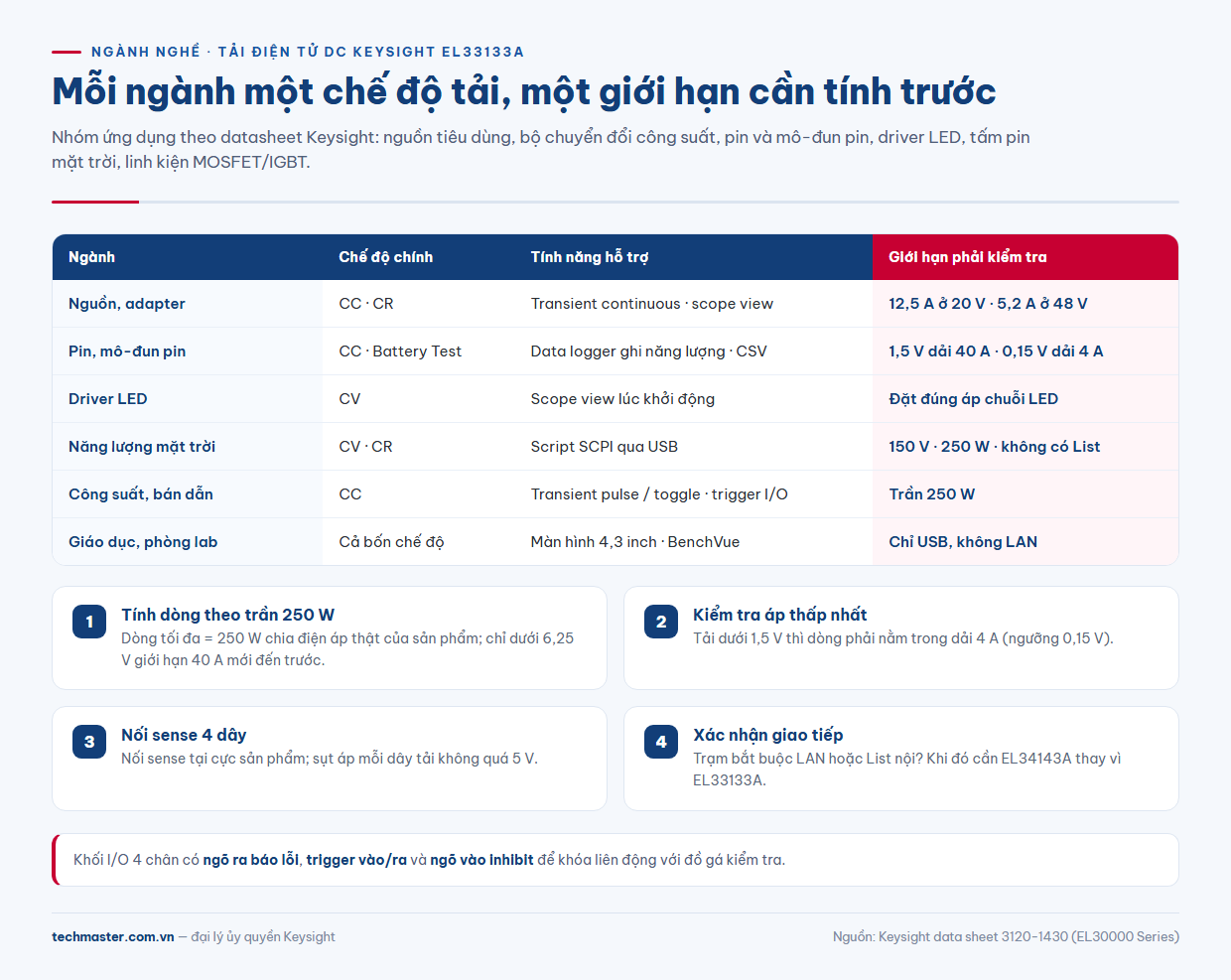

| Ngành | Chế độ chính | Tính năng hỗ trợ | Giới hạn phải kiểm tra |
|---|---|---|---|
| Nguồn, adapter | CC, CR | Transient continuous, scope view | 250 W: 12,5 A ở 20 V; 5,2 A ở 48 V |
| Pin, mô-đun pin | CC, Battery Test | Data logger ghi năng lượng, CSV | 1,5 V ở dải 40 A; 0,15 V ở dải 4 A |
| Driver LED | CV | Scope view lúc khởi động | Đặt đúng điện áp chuỗi LED |
| Năng lượng mặt trời | CV, CR | Script qua USB | 150 V, 250 W; không có List |
| Công suất, bán dẫn | CC | Transient pulse, toggle, trigger I/O | Trần 250 W |
| Giáo dục, lab | Cả bốn chế độ | Màn hình 4,3 inch, BenchVue | Chỉ có USB, không có LAN |
Checklist chọn đúng máy
- Tính dòng tối đa ở điện áp thật của sản phẩm theo trần 250 W, không chỉ nhìn con số 40 A.
- Điện áp thấp nhất khi tải có dưới 1,5 V không? Nếu có, dòng phải nằm trong dải 4 A.
- Trạm kiểm tra có bắt buộc LAN hoặc chuỗi List nội không? Nếu có, xem EL34143A.
- Dây tải dài bao nhiêu? Sụt áp mỗi dây không quá 5 V để sense giữ đặc tính.
- Cần chứng nhận hiệu chuẩn có dữ liệu đo? Keysight có tùy chọn UK6.
