Một điện thoại 5G chuyển băng tần trong lúc đang tải dữ liệu. Trong vài micro giây, bộ khuếch đại công suất phải đổi chế độ, mạch chuyển anten phải bật đúng nhánh, bộ chỉnh anten phải nạp giá trị mới. Không dây RF nào mang các lệnh đó — chúng đi trên một bus số hai dây chạy dọc cả khối front-end. Khi bus này sai một bit hoặc trễ vài trăm nano giây, triệu chứng hiện ra ở lớp RF: công suất phát sai, rớt kết nối khi chuyển băng, hoặc phát xạ ngoài băng.
Kiểm thử MIPI RFFE vì thế là công việc nằm đúng giữa hai thế giới. Người đo phải đọc được khung lệnh số, đồng thời hiểu hệ quả RF của từng lệnh. Bài này mô tả lớp vật lý và khung giao thức của RFFE, so sánh với SPMI, liệt kê các lỗi đặc trưng và nói rõ dòng máy hiện sóng nào thực sự giải mã được hai bus này.
Kiểm thử MIPI RFFE bắt đầu từ bài toán nào
RF Front-End Control Interface là chuẩn của MIPI Alliance dùng để điều khiển các thành phần trong khối vô tuyến: bộ khuếch đại công suất, bộ khuếch đại nhiễu thấp, bộ chỉnh anten, bộ lọc và mạch chuyển. Trước khi có RFFE, mỗi nhà sản xuất linh kiện dùng một cách điều khiển riêng, và một điện thoại nhiều băng tần biến thành một mớ đường điều khiển song song.
Theo trang đặc tả của MIPI Alliance, bus RFFE chạy ở tốc độ tới 52 MHz, hỗ trợ tới 15 thiết bị phụ thuộc và tới 4 thiết bị chủ trên một bus, tổng cộng tối đa 19 thành phần trên một thực thể bus. Bản v3.0 bổ sung cơ chế kích hoạt cho 5G — kích hoạt có định thời, kích hoạt ánh xạ được và kích hoạt mở rộng — với cải thiện độ chính xác định thời 20 lần cho các thao tác liên tiếp. Bản v3.1 thay thuật ngữ cũ (master/slave thành main/subordinate), và v3.2 phát hành tháng 12/2025 là bản hiện hành.
Điều khiển front-end RF có một đặc điểm định hình toàn bộ bài toán đo: lệnh phải tới đúng thời điểm trong khe thời gian của giao thức vô tuyến. Một lệnh đúng nội dung nhưng sai thời điểm vẫn là lỗi.
RFFE ở lớp vật lý: hai dây CMOS không phối hợp trở kháng
RFFE dùng hai đường: SCLK mang xung nhịp và SDATA mang dữ liệu hai chiều. Các chân là CMOS đơn cực, không đầu cuối phối hợp trở kháng, chọn như vậy để giảm tiêu thụ.
Chính lựa chọn này tạo ra phần lớn khó khăn khi đo. Đường truyền không phối hợp trở kháng ở tốc độ hàng chục MHz với sườn xung nhanh sẽ phản xạ. Hệ quả thực tế:
- Vọt lố và rung chuông trên sườn, có thể đẩy tín hiệu qua ngưỡng logic nhiều lần trong một chuyển mức.
- Bậc thang trên sườn khi có nhánh rẽ tới nhiều thiết bị phụ thuộc, do phản xạ từ các đầu cuối hở.
- Nhiễu xuyên âm từ đường RF lân cận, vì bus đi song song với các đường công suất cao trong một không gian rất chật.
Do đó phép đo lớp vật lý không được dùng que đo có điện dung lớn: tải điện dung thêm vào một đường vốn không có đầu cuối sẽ làm thay đổi chính dạng sóng cần quan sát. Nguyên tắc chọn que đo đã trình bày trong bài chọn que đo cho máy hiện sóng áp dụng nguyên vẹn ở đây.

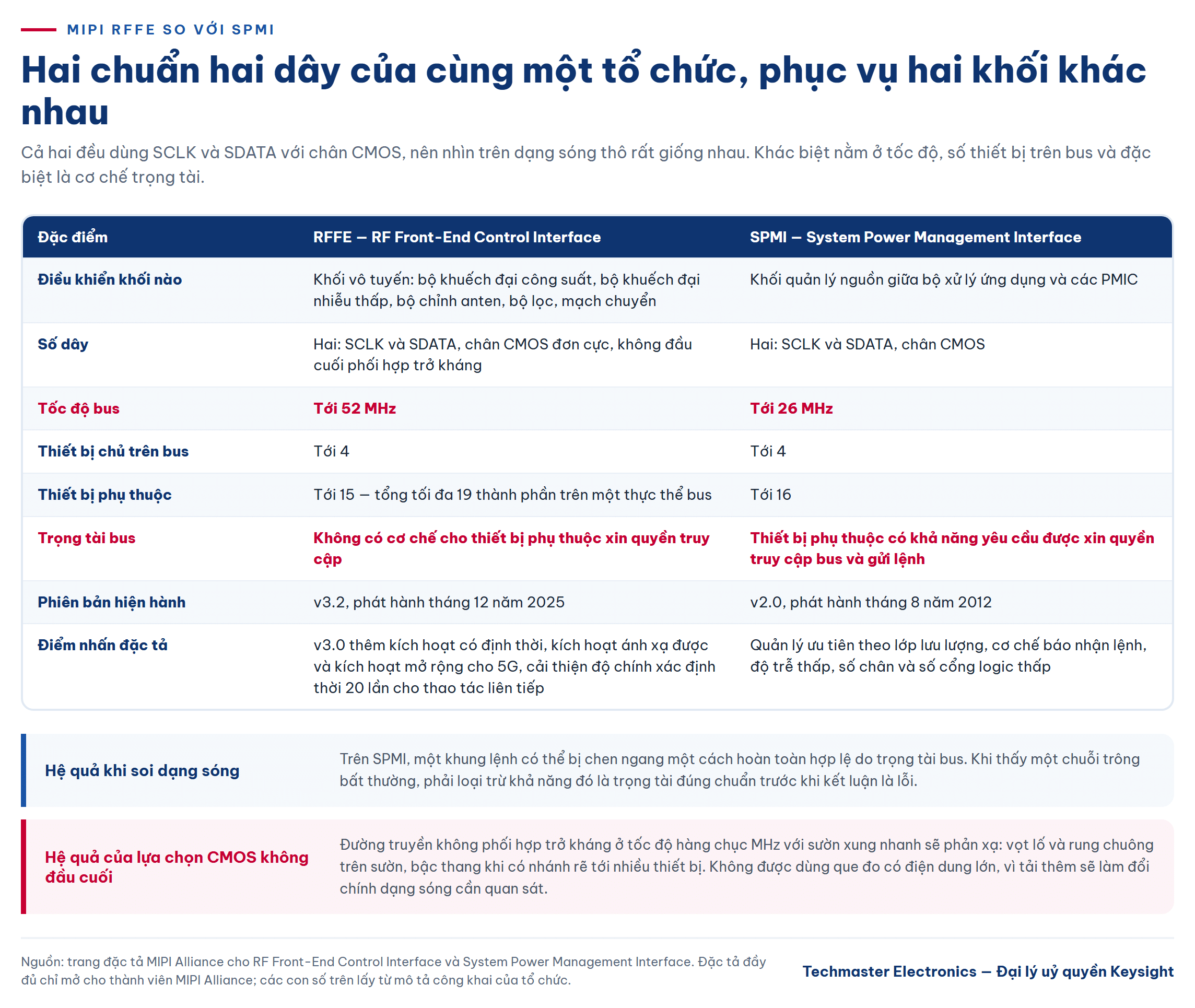

Giao thức SPMI khác RFFE ở đâu
Giao thức SPMI — System Power Management Interface — là chuẩn song sinh của RFFE, cũng của MIPI Alliance, cũng hai dây SDATA và SCLK với chân CMOS, nhưng phục vụ mục đích khác: điều khiển khối quản lý nguồn giữa bộ xử lý ứng dụng và các PMIC.
Khác biệt đáng nhớ:
- Tốc độ: SPMI chạy tới 26 MHz, thấp hơn mức 52 MHz của RFFE v3.0.
- Cấu hình bus: SPMI hỗ trợ tới 4 thiết bị chủ và tới 16 thiết bị phụ thuộc; RFFE là 4 chủ và 15 phụ thuộc.
- Trọng tài bus: SPMI cho phép thiết bị phụ thuộc có khả năng yêu cầu chủ động xin quyền truy cập bus và gửi lệnh — một điểm RFFE không có. Đặc tả nhấn mạnh quản lý ưu tiên theo lớp lưu lượng và cơ chế báo nhận lệnh.
- Phiên bản: SPMI v2.0 phát hành tháng 8/2012 và vẫn là bản hiện hành.
Với người đo, hệ quả quan trọng nhất của trọng tài bus là: trên SPMI, một khung lệnh có thể bị chen ngang một cách hợp lệ. Khi soi dạng sóng thô mà thấy một chuỗi “bất thường”, cần loại trừ khả năng đó là trọng tài đúng chuẩn trước khi kết luận là lỗi.
Bốn lỗi đặc trưng khi soi bus RFFE và SPMI
- Sai địa chỉ thiết bị (USID) sau khi nạp lại. Nhiều thiết bị phụ thuộc nhận địa chỉ trong quá trình khởi tạo; nếu trình tự khởi tạo chạy sai thứ tự, hai thiết bị có thể cùng đáp một địa chỉ.
- Lỗi chẵn lẻ rải rác. Khung RFFE có bit chẵn lẻ; lỗi xuất hiện thưa thớt và chỉ ở một số lệnh nhất định thường là dấu hiệu của vấn đề toàn vẹn tín hiệu, không phải lỗi phần mềm.
- Lệnh đúng nhưng sai thời điểm. Đây là lớp lỗi mà bản v3.0 sinh ra cơ chế kích hoạt có định thời để giải quyết. Chỉ phát hiện được khi đặt bus cạnh một mốc thời gian của giao thức vô tuyến.
- Sụt mức logic khi nhiều thiết bị cùng tải. Mức cao không đạt ngưỡng ở thiết bị xa nhất trên bus, trong khi đo ở gần thiết bị chủ vẫn thấy bình thường.
Ba lỗi đầu cần giải mã giao thức mới thấy; lỗi thứ tư chỉ lộ ra khi đo ở đúng điểm vật lý trên bo mạch.

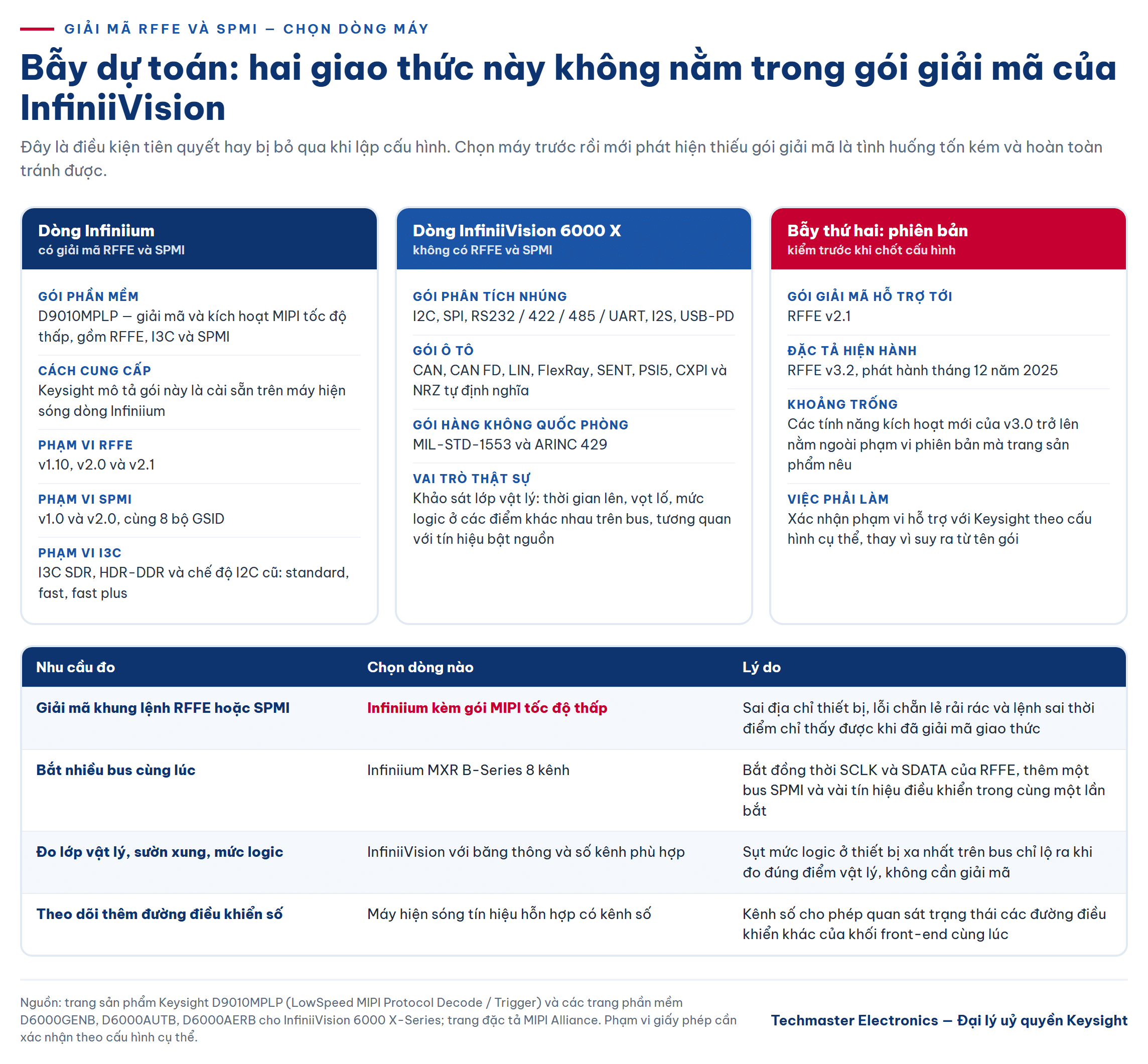

Giải mã trên máy hiện sóng: bẫy dòng máy và bẫy phiên bản
Giải mã trên máy hiện sóng cho RFFE và SPMI có một điều kiện tiên quyết mà nhiều người bỏ qua khi lập dự toán: hai giao thức này không nằm trong các gói giải mã của dòng InfiniiVision.
Cụ thể, các gói phần mềm cho InfiniiVision 6000 X-Series phủ I²C, SPI, RS232/422/485/UART, I²S và USB-PD ở gói phân tích nhúng; CAN, CAN FD, LIN, FlexRay, SENT, PSI5 và CXPI ở gói ô tô; MIL-STD-1553 và ARINC 429 ở gói hàng không — không có RFFE hay SPMI. Phần mềm giải mã và kích hoạt MIPI tốc độ thấp D9010MPLP (RFFE, I3C, SPMI) được Keysight mô tả là cài sẵn trên máy hiện sóng dòng Infiniium.
Bẫy thứ hai nằm ở phiên bản đặc tả. Trang sản phẩm D9010MPLP nêu hỗ trợ RFFE v1.10, v2.0 và v2.1, cùng SPMI v1.0 và v2.0 với 8 bộ GSID. Trong khi đó đặc tả RFFE hiện hành đã tới v3.2. Nếu thiết kế đang dùng các tính năng kích hoạt mới của v3.0 trở lên, phải xác nhận phạm vi hỗ trợ với Keysight trước khi chốt cấu hình, thay vì suy ra từ tên gói.
Cây quyết định gọn lại thành hai nhánh:
- Cần giải mã khung lệnh RFFE hoặc SPMI → máy hiện sóng dòng Infiniium kèm phần mềm MIPI tốc độ thấp.
- Cần khảo sát lớp vật lý, định thời, sườn xung, mức logic hoặc tương quan với các bus khác trên bo → dòng InfiniiVision với băng thông và số kênh phù hợp là lựa chọn hiệu quả hơn về chi phí.
Lưu ý phân biệt: RFFE không liên quan tới D-PHY và C-PHY, vốn là các lớp vật lý MIPI dùng cho camera và màn hình — chủ đề đã bàn trong bài kiểm thử MIPI D-PHY và C-PHY. Cùng một tổ chức chuẩn hoá, nhưng hai họ giao thức hoàn toàn khác nhau.
Chọn máy hiện sóng cho kiểm thử MIPI RFFE
Keysight MXR108B thuộc dòng Infiniium MXR B-Series với 8 kênh tương tự — cấu hình đáng giá ở đây vì cho phép bắt đồng thời SCLK, SDATA của bus RFFE, thêm một bus SPMI và vài tín hiệu điều khiển khác trong cùng một lần bắt, thay vì ghép kết quả từ nhiều lần đo.

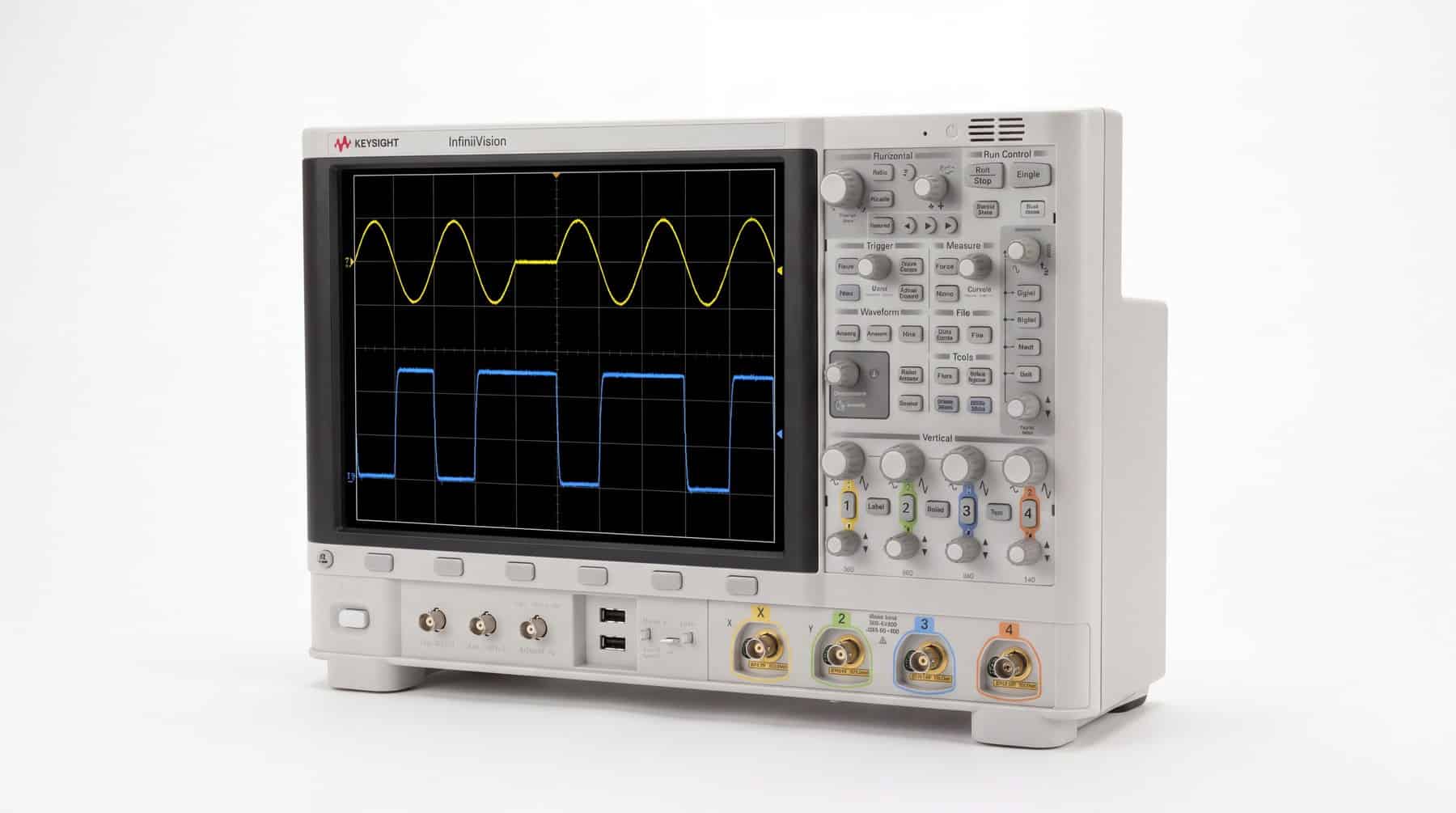

Keysight MSOX6004A thuộc dòng InfiniiVision 6000 X-Series, 4 kênh, phù hợp cho công việc lớp vật lý: đo thời gian lên, vọt lố, mức logic ở các điểm khác nhau trên bus và tương quan với tín hiệu bật nguồn.
Keysight MSOX4154G là máy hiện sóng tín hiệu hỗn hợp 1,5 GHz, thêm kênh số bên cạnh kênh tương tự — hữu ích khi cần theo dõi đồng thời trạng thái các đường điều khiển số khác của khối front-end.
Keysight EXR254A thuộc dòng Infiniium EXR-Series, là lựa chọn trung gian khi phòng đo muốn nền tảng Infiniium nhưng ở tầm ngân sách thấp hơn MXR; phạm vi giấy phép giải mã cần được xác nhận theo cấu hình cụ thể.
Về nguyên tắc chung khi mua giấy phép giải mã và các bẫy thường gặp, bài giải mã bus nối tiếp trên máy hiện sóng đã tổng hợp ma trận giấy phép cho các bus phổ biến, còn bài kiểm thử I3C mô tả một giao thức MIPI khác nằm cùng gói D9010MPLP.
Kết luận
Bus RFFE và SPMI nhỏ về số dây nhưng nằm ở vị trí quyết định trong khối vô tuyến: mọi thay đổi cấu hình front-end đều đi qua chúng, và mọi lỗi ở đây đều hiện ra dưới dạng triệu chứng RF khó truy nguyên. Hai quyết định quan trọng nhất khi lập kế hoạch đo là chọn đúng dòng máy — giải mã giao thức nằm ở Infiniium, không ở InfiniiVision — và xác nhận phạm vi phiên bản đặc tả mà giấy phép giải mã thực sự hỗ trợ.
