Một bộ nguồn DC để bàn hiếm khi là thiết bị đắt nhất trong phòng lab, nhưng nó lại là thiết bị nằm ở đầu vào của gần như mọi phép đo khác. Nếu nguồn cấp không sạch hoặc không đọc lại được dòng chính xác, sai số ấy đi thẳng vào kết quả của mọi thiết bị phía sau.
Keysight E36103B là bản 20 V / 2 A / 40 W một ngõ ra trong dòng E36100B. Bài viết này đi qua năm nhóm ngành đang dùng lớp nguồn này nhiều nhất tại Việt Nam, và chỉ ra thông số nào phục vụ đúng bài toán của từng nhóm.
Thông số nền dùng chung cho cả năm ngành
Trước khi tách theo ngành, cần thống nhất phần không đổi. Theo trang sản phẩm của Keysight, E36103B cho ngõ ra tối đa 20 V và 2 A, công suất 40 W, một ngõ ra duy nhất.

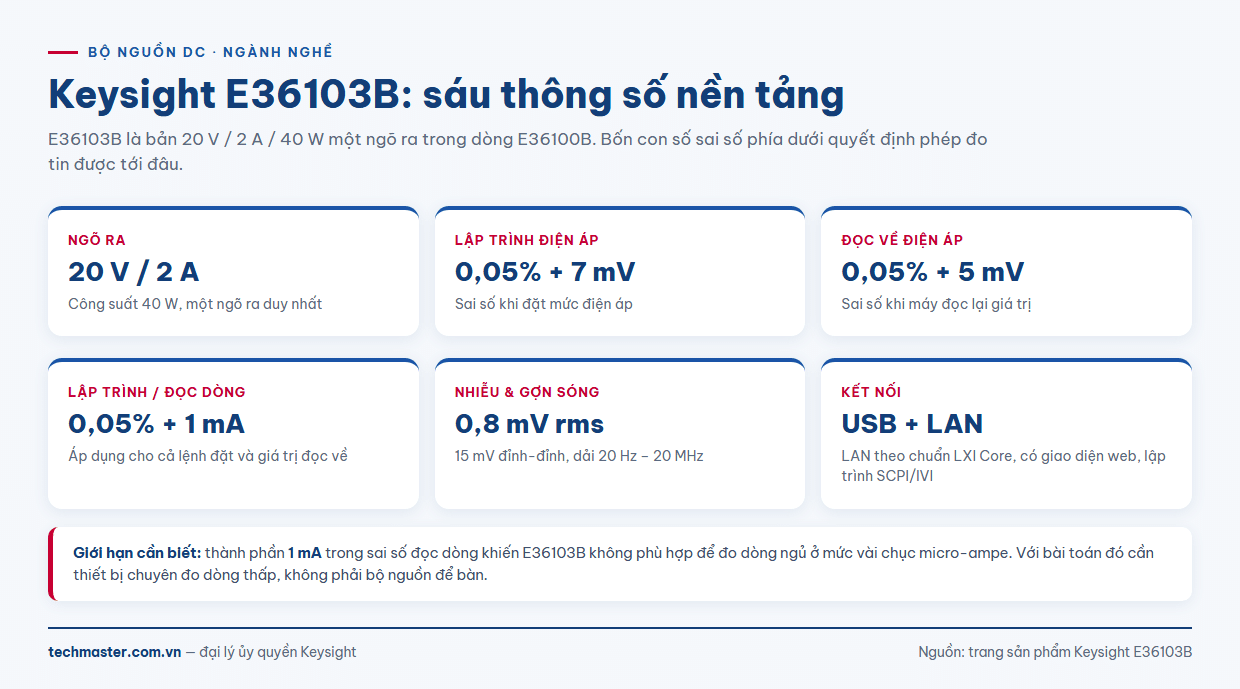

Phần quan trọng hơn với người làm đo lường là bốn con số sai số. Độ chính xác lập trình là 0,05% + 7 mV với điện áp và 0,05% + 1 mA với dòng. Độ chính xác đọc về là 0,05% + 5 mV và 0,05% + 1 mA. Nhiễu và gợn sóng trong dải 20 Hz–20 MHz ở mức 0,8 mV rms và 15 mV đỉnh-đỉnh, dòng 1 mA rms.

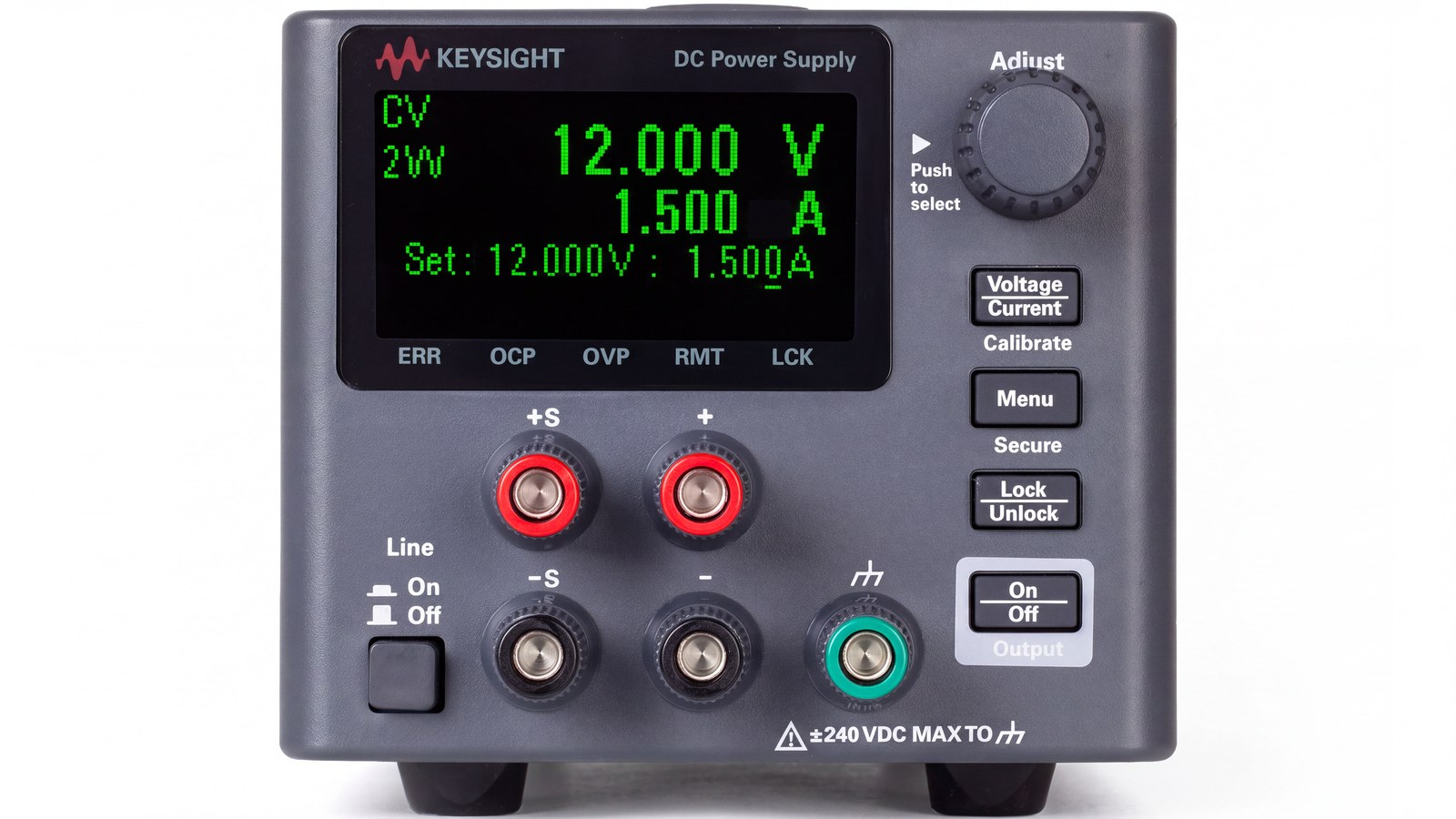

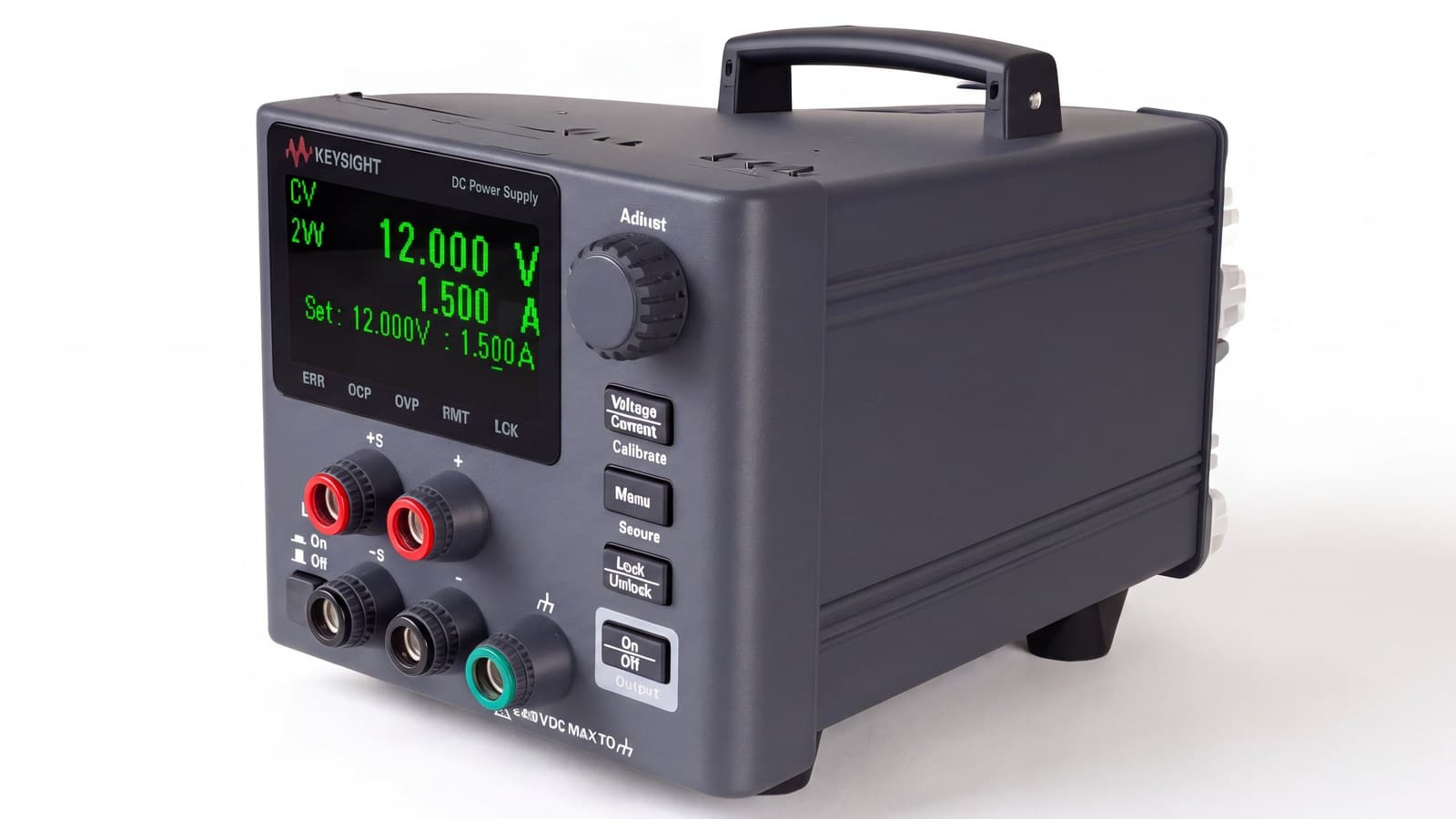

Về kết nối, máy có USB và LAN (LXI Core), điều khiển được qua giao diện web, lập trình bằng SCPI hoặc IVI, và dùng được với ứng dụng BenchVue. Thân máy dạng 2U, ¼-rack với màn hình OLED tương phản cao. Bảo vệ quá áp, quá dòng và quá nhiệt là tiêu chuẩn.
1. R&D điện tử và thiết kế nhúng
Đây là nhóm dùng cấu hình 20 V / 2 A nhiều nhất, đơn giản vì dải điện áp này phủ trọn các mức nguồn phổ biến của mạch số và mạch tương tự công suất thấp: 3,3 V, 5 V, 12 V và các mức trung gian.
Thông số phát huy tác dụng ở đây là độ chính xác đọc về dòng 0,05% + 1 mA. Khi khảo sát mức tiêu thụ của một vi điều khiển ở chế độ hoạt động, kỹ sư cần biết mạch đang ăn 180 mA hay 210 mA — và con số này phải tin được mà không phải mắc thêm đồng hồ vào mạch. Việc đọc dòng ngay trên nguồn rút ngắn vòng lặp thử nghiệm đáng kể.
Mức nhiễu 0,8 mV rms cũng quan trọng với nhóm này: khi cấp nguồn cho một mạch tương tự có độ lợi cao, nhiễu từ chính bộ nguồn có thể lớn hơn tín hiệu đang cần khảo sát.
2. Sản xuất điện tử và hệ thống kiểm tra tự động
Ở dây chuyền, bộ nguồn hiếm khi được vặn tay. Nó là một nút trong kịch bản kiểm tra, nhận lệnh từ máy tính và trả kết quả về.
Điều đó khiến LAN theo chuẩn LXI Core và tập lệnh SCPI trở thành hai đặc tính đáng tiền nhất, chứ không phải công suất. Máy cắm vào mạng của xưởng, nhận địa chỉ, và kịch bản kiểm tra gọi tới nó như gọi bất kỳ thiết bị nào khác. Giao diện web tích hợp giúp kỹ thuật viên kiểm tra nhanh trạng thái máy từ trình duyệt mà không cần cài phần mềm riêng.
Kích thước 2U ¼-rack nghĩa là bốn máy xếp vừa một tầng rack tiêu chuẩn — yếu tố quyết định khi một trạm kiểm tra cần nhiều đường nguồn độc lập.
3. Giáo dục và đào tạo nghề
Phòng thực hành cần ba thứ: máy nhỏ, máy bền, và máy không cho phép sinh viên phá hỏng mạch mẫu. Cấu hình 20 V / 2 A đủ cho toàn bộ bài thực hành điện tử cơ bản mà vẫn giữ mức năng lượng thấp.
Bộ bảo vệ quá áp và quá dòng đặt được ngưỡng là tính năng an toàn quan trọng nhất trong môi trường này: giảng viên đặt trần bảo vệ trước buổi học, và một thao tác sai của sinh viên sẽ làm nguồn ngắt thay vì làm cháy bo mạch. Chức năng khoá phím giúp giữ nguyên thiết lập giữa các ca thực hành.
4. Kiểm định, hiệu chuẩn và QA linh kiện
Nhóm này quan tâm tới độ lặp lại nhiều hơn công suất. Khi cần cấp một mức điện áp xác định để kiểm tra đặc tính linh kiện, sai số 0,05% + 7 mV khi lập trình cho biết chính xác biên độ không chắc chắn của mức kích thích.
Cách dùng điển hình là quét một dãy điểm điện áp theo kịch bản và ghi lại dòng tương ứng — dựng đường đặc tuyến của linh kiện mà không cần thao tác tay. Vì cả lệnh đặt và giá trị đọc về đều đi qua cùng một đường LAN, dữ liệu vào thẳng báo cáo, tránh được lỗi chép tay.
5. Thiết bị IoT và sản phẩm dùng pin
Với thiết bị chạy pin, câu hỏi cốt lõi là dòng tiêu thụ ở từng trạng thái. Bộ nguồn đóng vai trò thay thế viên pin để đo mức tiêu thụ trong điều kiện lặp lại được — điều mà pin thật không cho phép vì điện áp của nó trôi liên tục.
Ở đây 0,05% + 1 mA khi đọc dòng là ranh giới cần lưu ý: với dòng hoạt động vài trăm mA thì độ phân giải này là thoải mái, nhưng với dòng ngủ ở mức vài chục micro-ampe thì thành phần 1 mA lấn át hoàn toàn phép đo. Nếu bài toán trọng tâm là dòng ngủ, cần một thiết bị chuyên đo dòng thấp chứ không phải bộ nguồn để bàn — đây là chỗ dễ chọn nhầm nhất trong cả năm nhóm.
Chọn đúng bản trong dòng E36100B

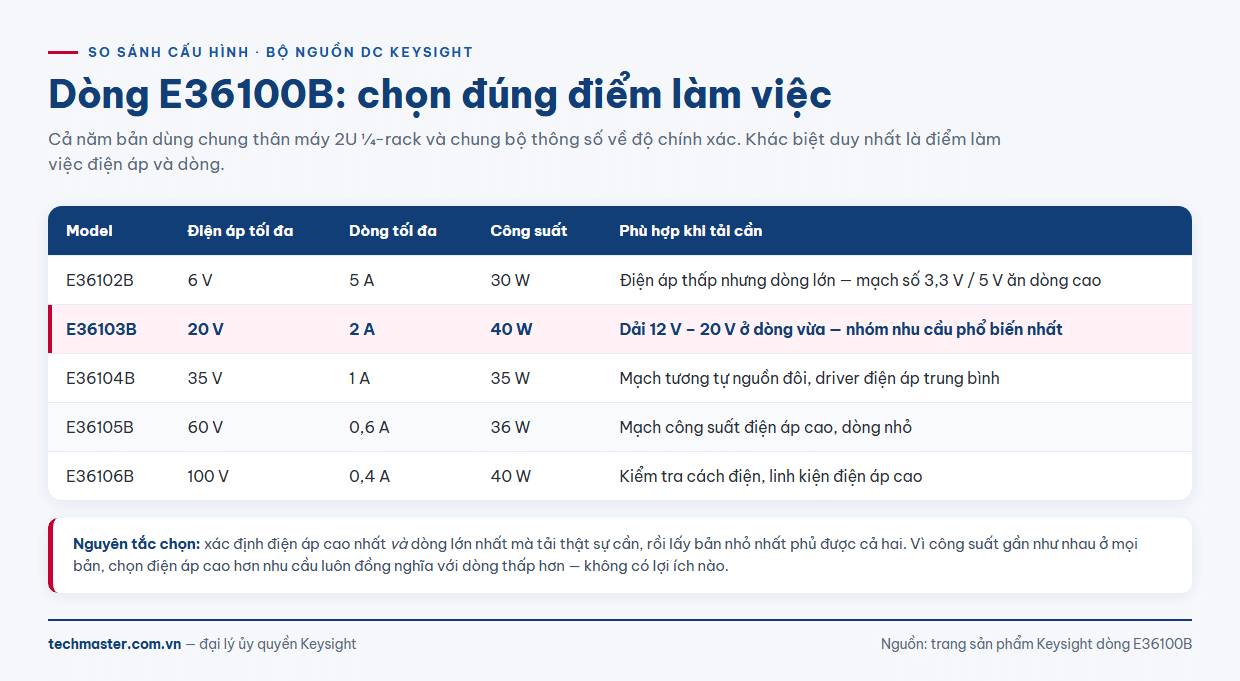

Cả dòng dùng chung thân máy và chung bộ thông số về độ chính xác; khác biệt nằm ở điểm làm việc. E36102B cho 6 V / 5 A / 30 W, E36103B cho 20 V / 2 A / 40 W, E36104B cho 35 V / 1 A / 35 W, E36105B cho 60 V / 0,6 A / 36 W và E36106B cho 100 V / 0,4 A / 40 W.
Nguyên tắc chọn rất trực tiếp: xác định điện áp cao nhất và dòng lớn nhất mà tải thật sự cần, rồi lấy bản nhỏ nhất phủ được cả hai. Chọn bản điện áp cao hơn nhu cầu không mang lại lợi ích nào — vì công suất gần như nhau, điện áp cao hơn luôn đi kèm dòng thấp hơn. Nếu tải cần 12 V ở 1,5 A thì E36103B là đúng bản; nếu cần 5 V ở 4 A thì phải là E36102B, dù điện áp thấp hơn nhiều.
Cần so sánh chi tiết hơn giữa các bản, xem bài so sánh E36103B với cả dòng E36100B. Nếu muốn xem trước các bài đo cụ thể, tham khảo 5 ứng dụng của E36103B trong phòng lab, hoặc xem toàn bộ bộ nguồn Keysight đang được phân phối.
