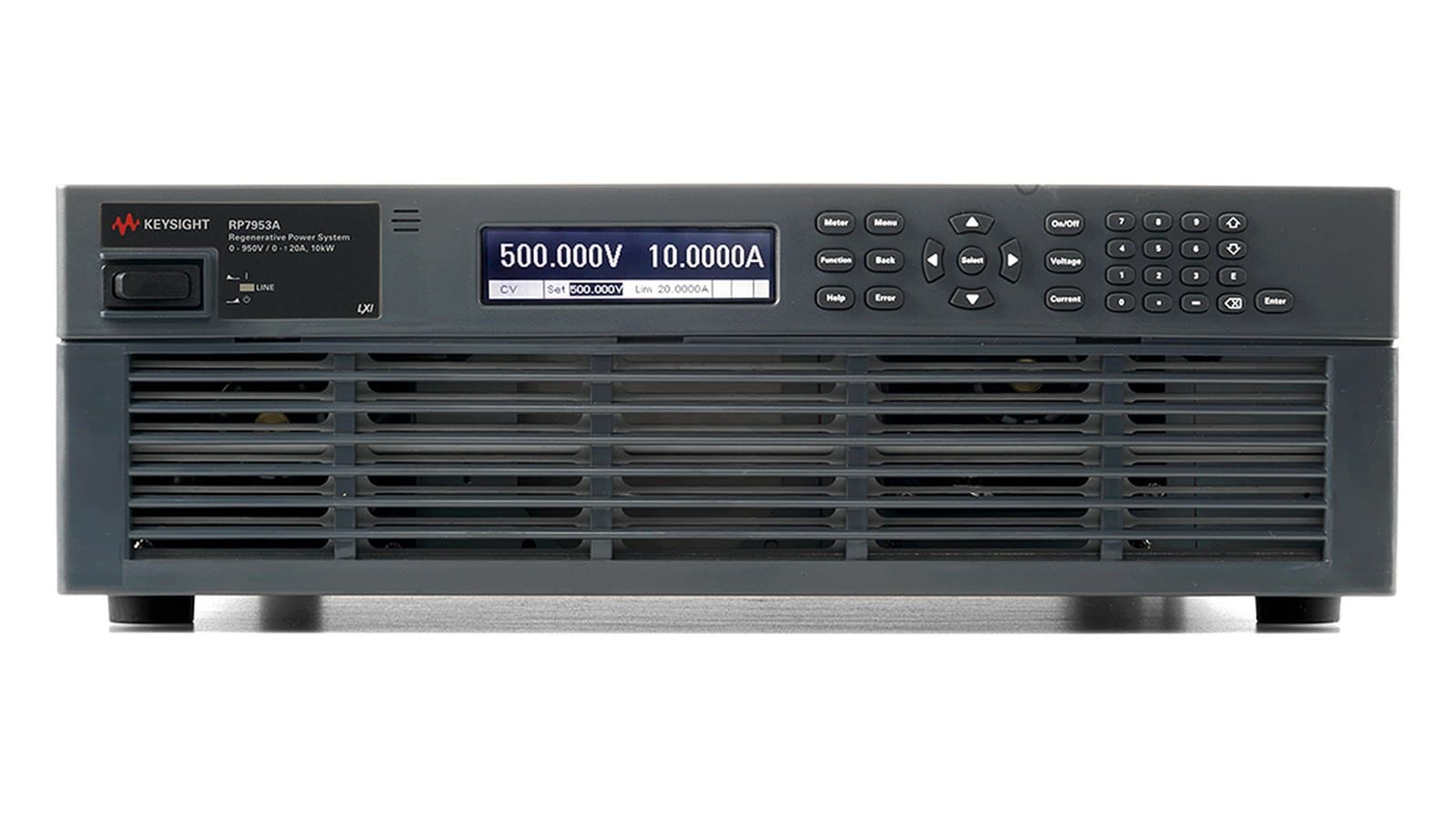

Keysight RP7953A là hệ nguồn tái sinh trong dòng RP7900: một máy 3U cấp được 0–950 V, dòng ±20 A, công suất ±10 kW, vừa làm nguồn vừa làm tải điện tử và trả năng lượng hấp thụ về lưới. Bài này đi qua từng ngành, từ xe điện, điện tử công suất, ô tô, hàng không tới nhà máy, phòng R&D và trường đại học, để chỉ ra chỗ RP7953A phát huy và chỗ nên chọn model khác. Mọi con số lấy từ data sheet RP7900 Series 5992-2335EN của Keysight.
Keysight RP7953A là gì và khác gì một bộ nguồn DC thường?
Một Bộ Nguồn DC Keysight thông thường như dòng N5700 hay N8900 chỉ đẩy dòng ra. RP7953A hoạt động ở hai góc phần tư: cùng một cặp cọc đấu, máy có thể cấp dòng dương cho tải hoặc hút dòng âm từ một nguồn năng lượng như pin, tụ hay bus DC của bộ nghịch lưu. Theo Keysight, máy hấp thụ liên tục tới 100% dòng định mức trong thời gian không giới hạn, và khi hấp thụ thì tự động trả năng lượng dư về lưới, không cần lập trình.
Đầu ra kiểu autoranging: theo bảng góc phần tư của data sheet, máy cho đủ ±20 A tới 500 V, và ±10,5 A khi lên 950 V, tức luôn giữ quanh mức 10 kW trên cả dải. Vì vậy một chiếc hệ nguồn tái sinh RP7953A có thể thay cho nhiều nguồn chữ nhật cố định trên bàn thử.

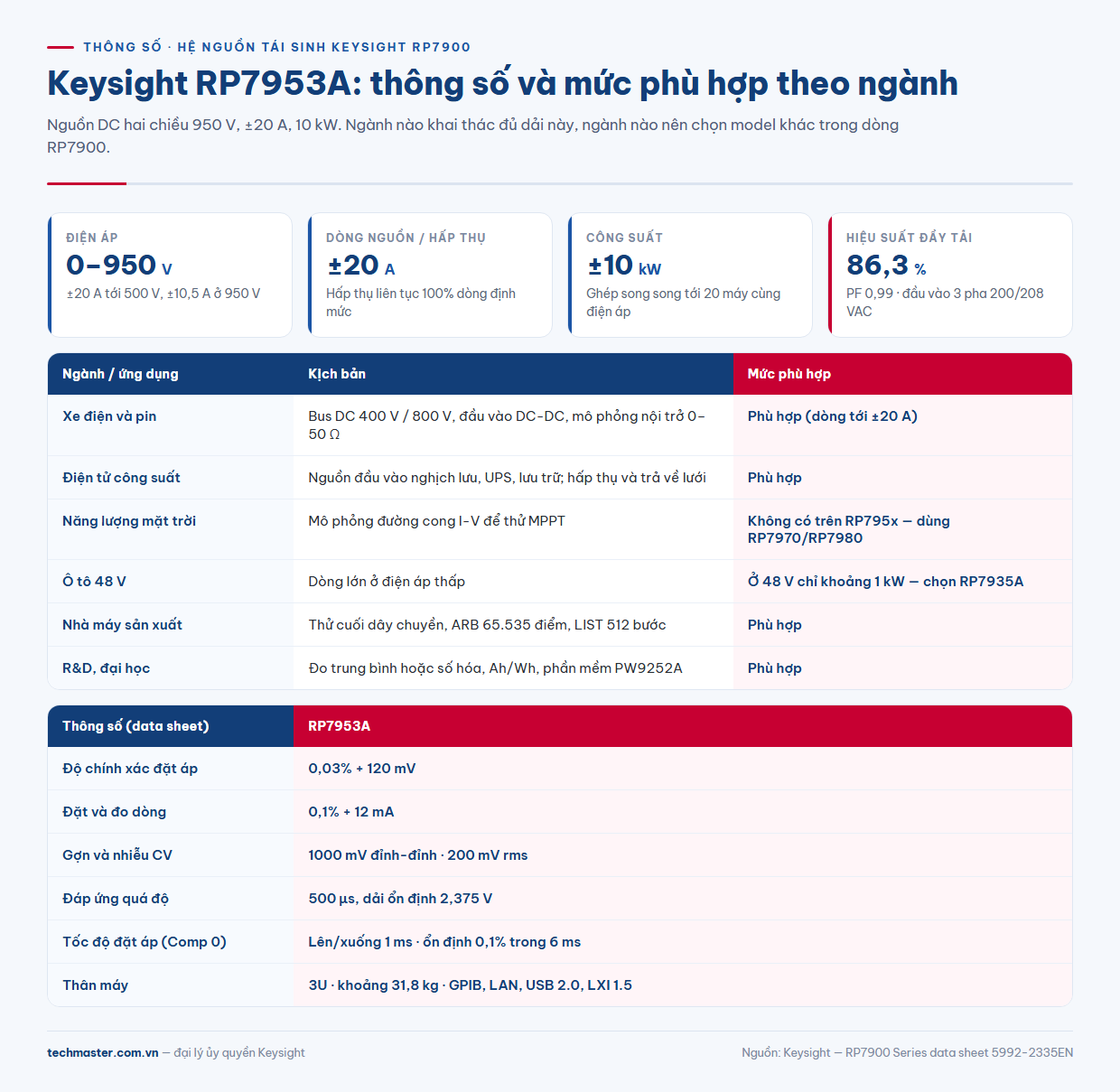

RP7953A thông số cần biết trước khi chọn theo ngành
| Thông số | Giá trị theo Keysight |
|---|---|
| Điện áp / dòng / công suất | 0–950 V, 0 đến ±20 A, 0 đến ±10 kW |
| Độ chính xác đặt áp | 0,03% + 120 mV |
| Độ chính xác đặt và đo dòng | 0,1% + 12 mA |
| Gợn và nhiễu CV | 1000 mV đỉnh-đỉnh, 200 mV rms |
| Đáp ứng quá độ | 500 µs, dải ổn định 2,375 V |
| Mô phỏng nội trở pin | 0–50 Ω, phân giải 280 µΩ |
| Đầu vào AC | 3 pha 200/208 VAC ±10%, 11,5 kVA, 35 A mỗi pha ở 200 VAC |
| Hiệu suất, hệ số công suất | 86,3% ở công suất đầy, PF 0,99 |
| Thân máy | 3U, khoảng 31,8 kg |
Máy có sẵn GPIB, LAN và USB 2.0, chuẩn LXI 1.5.
Xe điện và pin: thử bus DC điện áp cao
Đây là nhóm ứng dụng mà Keysight xếp RP7900 vào bộ giải pháp thử bộ chuyển đổi HEV/EV. Với dải 0–950 V, RP7953A phủ các bus DC điện áp cao kiểu 400 V và 800 V. Các kịch bản điển hình:
- Đầu vào bộ chuyển đổi DC-DC và bộ sạc trên xe: RP7953A đóng vai bus pin, cấp điện khi bộ chuyển đổi tiêu thụ và hấp thụ khi dòng đổi chiều.
- Mô phỏng pin: lập trình nội trở 0–50 Ω để tái hiệu ứng sụt áp của pin ở các trạng thái sạc khác nhau. Phần mềm PW9253A bổ sung chế độ mô phỏng, profiler, sạc/xả và cycler.
- Đo năng lượng: máy tự tính công suất, công suất đỉnh, Ah và Wh.
Giới hạn cần nói rõ: ±20 A là thấp với pack xe điện hoàn chỉnh. Thử pack ở dòng hàng trăm ampe thuộc về hệ thống chuyên dụng; xem bài kiểm thử pin xe điện từ cell tới pack để thấy RP7953A đứng ở đâu trong chuỗi đó.
Điện tử công suất và năng lượng tái tạo

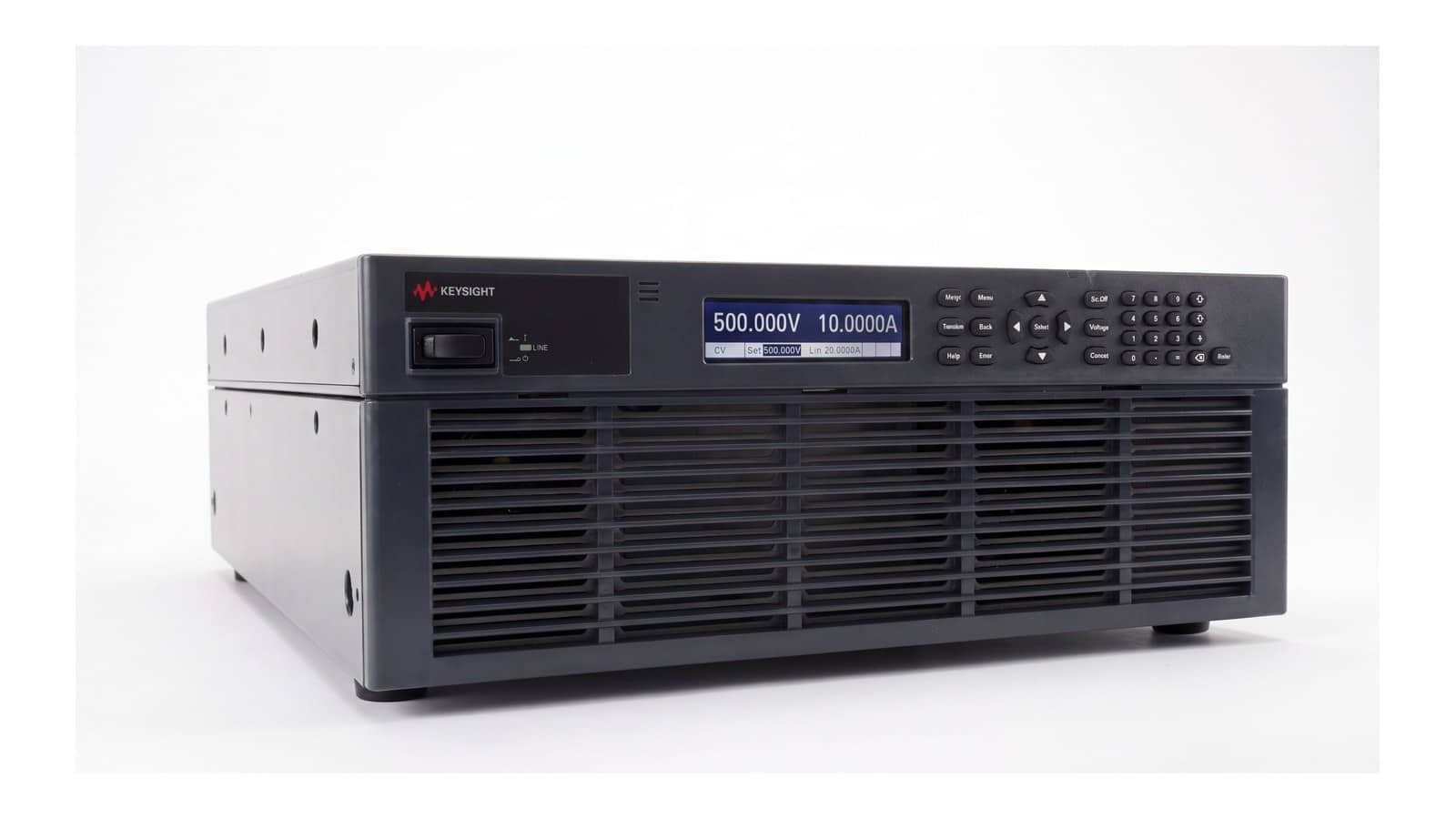

Với nhà sản xuất bộ nghịch lưu, UPS hay bộ lưu trữ năng lượng, RP7953A là nguồn DC đầu vào điện áp cao có thể hấp thụ ngược khi thiết bị thử đẩy năng lượng về phía DC. Lợi ích kinh tế đến từ chỗ năng lượng hấp thụ không biến thành nhiệt trong điện trở tải: với hiệu suất 86,3% ở công suất đầy và méo hài khoảng 2% (điển hình) ở đầy tải, phần lớn năng lượng quay lại lưới mà không làm bẩn lưới.
Một điểm hay bị nhầm: chức năng mô phỏng dãy pin mặt trời (đường cong I-V để thử MPPT) chỉ có trên dòng RP7970/RP7980, không có trên RP795x. RP7953A cấp được điện áp DC cho đầu vào bộ nghịch lưu, nhưng không phải bộ mô phỏng PV.

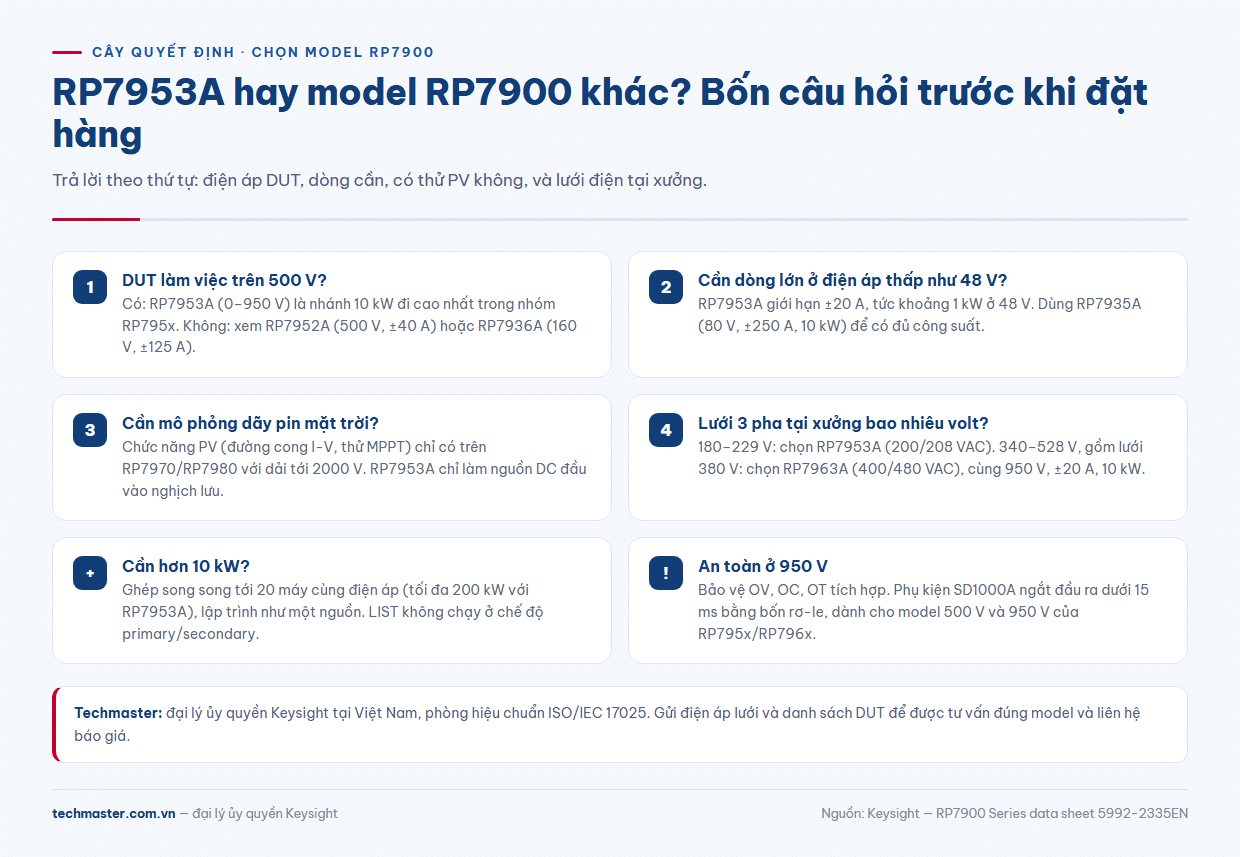

Ô tô 48 V và hàng không: khi nào chọn model khác
Hệ 48 V trên ô tô cần dòng lớn ở điện áp thấp. Ở 48 V, RP7953A vẫn bị giới hạn ±20 A, tức chỉ khoảng 1 kW. Với bài thử 48 V, model RP7935A (80 V, ±250 A, 10 kW) mới khai thác được đủ công suất. Tương tự, khi cần cả dòng lẫn áp ở vùng vài trăm volt, RP7952A (500 V, ±40 A, 10 kW) hợp hơn. Bài tổng quan hệ nguồn tái sinh RP7900 so sánh các nhánh model này.
Với hàng không và quốc phòng, RP7953A hợp với thiết bị chạy ở điện áp DC cao, dòng vừa phải. Bài thử quá độ nguồn như sụt áp hay quá áp dùng bước nhảy theo trigger, ARB tới 65.535 điểm (thời gian dừng 10,24 µs đến 0,30 s) hoặc LIST tới 512 bước.
Nhà máy sản xuất: thông lượng và an toàn
Trên dây chuyền thử cuối, thời gian là tiền. RP7953A tăng hoặc giảm áp 10–90% trong 1 ms (chế độ Comp 0), ổn định trong 6 ms, xử lý lệnh trong không quá 1 ms.
Về an toàn ở 950 V: máy có bảo vệ quá áp, quá dòng, quá nhiệt tích hợp, cách ly cọc đầu ra tới ±950 VDC so với đất vỏ. Phụ kiện SD1000A dành riêng cho các model 500 V và 950 V của RP795x/RP796x, ngắt đầu ra trong dưới 15 ms bằng bốn rơ-le khi có lỗi hoặc khi người vận hành nhấn nút dừng khẩn. Cần thêm công suất thì ghép song song tới 20 máy cùng điện áp, tức tối đa 200 kW với RP7953A, lập trình như một nguồn duy nhất. Lưu ý LIST không chạy ở chế độ primary/secondary trên model 10 kW.
Phòng R&D và trường đại học
Kỹ sư R&D cần đặc tính hóa hồ sơ công suất của DUT. RP7953A đo đồng thời áp và dòng ở hai chế độ: lấy trung bình cho độ chính xác cao, hoặc số hóa để bắt dạng sóng động. Độ chính xác đo áp 0,03% + 160 mV, đo dòng 0,1% + 12 mA. Phần mềm PW9252A cho điều khiển và ghi dữ liệu trên PC không cần viết code.
Với phòng thí nghiệm điện tử công suất ở trường đại học, một máy thay cho cả nguồn và tải, và năng lượng hấp thụ không thành nhiệt trong phòng.
Lưới điện tại xưởng và RP7953A giá
Đây là điểm quyết định với khách hàng Việt Nam. RP7953A là bản đầu vào 3 pha 200/208 VAC; Keysight hướng dẫn chọn bản này khi điện áp dây nằm trong 180–229 V. Lưới 3 pha 380 V phổ biến ở nhà máy Việt Nam rơi vào vùng 340–528 V, nơi Keysight chỉ định bản 400/480 VAC. Model tương ứng là RP7963A với cùng thông số đầu ra 950 V, ±20 A, 10 kW. Chọn RP7953A cho lưới 380 V nghĩa là phải thêm biến áp hạ áp. Máy không kèm dây nguồn. Bài chọn tùy chọn đầu vào AC cho nguồn DC hệ thống phân tích kỹ vấn đề này.
Về RP7953A giá: cấu hình cuối gồm model theo lưới, phụ kiện rack, SD1000A, phần mềm PW9252A/PW9253A và số máy ghép song song, nên Techmaster báo giá theo từng nhu cầu. Vui lòng liên hệ báo giá kèm danh sách DUT và điện áp lưới tại xưởng.
Kết luận
Keysight RP7953A phát huy nhất ở các ngành cần điện áp DC cao tới 950 V với dòng vừa phải và cần hấp thụ năng lượng: bus DC xe điện, bộ chuyển đổi và nghịch lưu, dây chuyền thử cuối, phòng R&D và phòng thí nghiệm đại học. Với 48 V dòng lớn hay mô phỏng PV, model khác trong dòng RP7900 hợp hơn. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025, hỗ trợ chọn đúng bản lưới điện và cấu hình. Xem chi tiết tại trang Keysight RP7953A hoặc danh mục thiết bị Keysight.
