Đo kiểm Bluetooth Low Energy (BLE) là bước kiểm tra lớp vô tuyến của mọi tai nghe không dây, đồng hồ thông minh, vòng đeo sức khỏe hay module IoT trước khi xuất xưởng: máy phát có đúng công suất không, điều chế có đủ độ lệch tần không, tần số sóng mang có trôi quá giới hạn không. Bài viết này giải thích các bài thử máy phát theo đặc tả RF-PHY.TS của Bluetooth SIG, cách thực hiện chúng trên máy phân tích tín hiệu Keysight N9020B MXA cùng ứng dụng đo Bluetooth của Keysight, và cách chọn cấu hình cho phòng R&D hay trạm test sản xuất. Số liệu kỹ thuật lấy từ technical overview Keysight 5992-2841 bản 02/2025.
Đo kiểm Bluetooth Low Energy là gì?
Bluetooth Low Energy hoạt động trong băng 2,400–2,4835 GHz với 40 kênh, mỗi kênh cách nhau 2 MHz (f = 2402 + 2k MHz, k = 0…39). Máy phát dùng điều chế GFSK ở ba lớp vật lý (PHY): LE 1M, LE 2M và LE Coded cho tầm xa. Đo kiểm BLE ở lớp RF nghĩa là kiểm tra tín hiệu phát ra ở cổng anten có đáp ứng đặc tả kiểm thử RF-PHY.TS hay không, trước khi thiết bị đi chứng nhận hay đến tay người dùng.
Đặc tả kiểm thử của Bluetooth SIG chia thành bài thử máy phát (mã TRM) và bài thử máy thu (mã RCV). Mỗi bài thử có mã định danh riêng, ví dụ TRM/BV-01-C là công suất ra, TRM/BV-05-C là đặc tính điều chế ở 1 Ms/s. Kỹ sư Việt Nam làm việc với phòng lab chứng nhận sẽ gặp đúng những mã này trong báo cáo, nên hiểu chúng giúp đọc kết quả và sửa lỗi nhanh hơn. Nội dung đầy đủ của đặc tả do Bluetooth SIG công bố.
Vì sao đo kiểm BLE quan trọng với sản xuất điện tử tại Việt Nam?
Theo số liệu được Báo Đầu tư tổng hợp (04/10/2026), 9 tháng năm 2026 xuất khẩu điện tử của Việt Nam đạt 175,4 tỷ USD; riêng điện thoại và linh kiện đạt 51,7 tỷ USD, tăng 18,8 % so với cùng kỳ. Gần như mọi điện thoại, tai nghe và thiết bị đeo đi kèm đều có radio Bluetooth, và phần lớn phụ kiện chỉ giao tiếp qua BLE.
Ở quy mô sản xuất hàng triệu sản phẩm, lỗi RF thường không đến từ chip mà từ phần xung quanh: thạch anh lệch tần làm trôi sóng mang, mạch phối hợp anten sai làm tụt công suất, nguồn nhiễu làm méo điều chế. Một trạm test BLE chạy nhanh, có ngưỡng đạt/không đạt rõ ràng giúp bắt các lỗi này ngay trên dây chuyền thay vì để khách hàng phát hiện bằng hiện tượng “rớt kết nối”.
Các bài thử máy phát BLE gồm những gì?

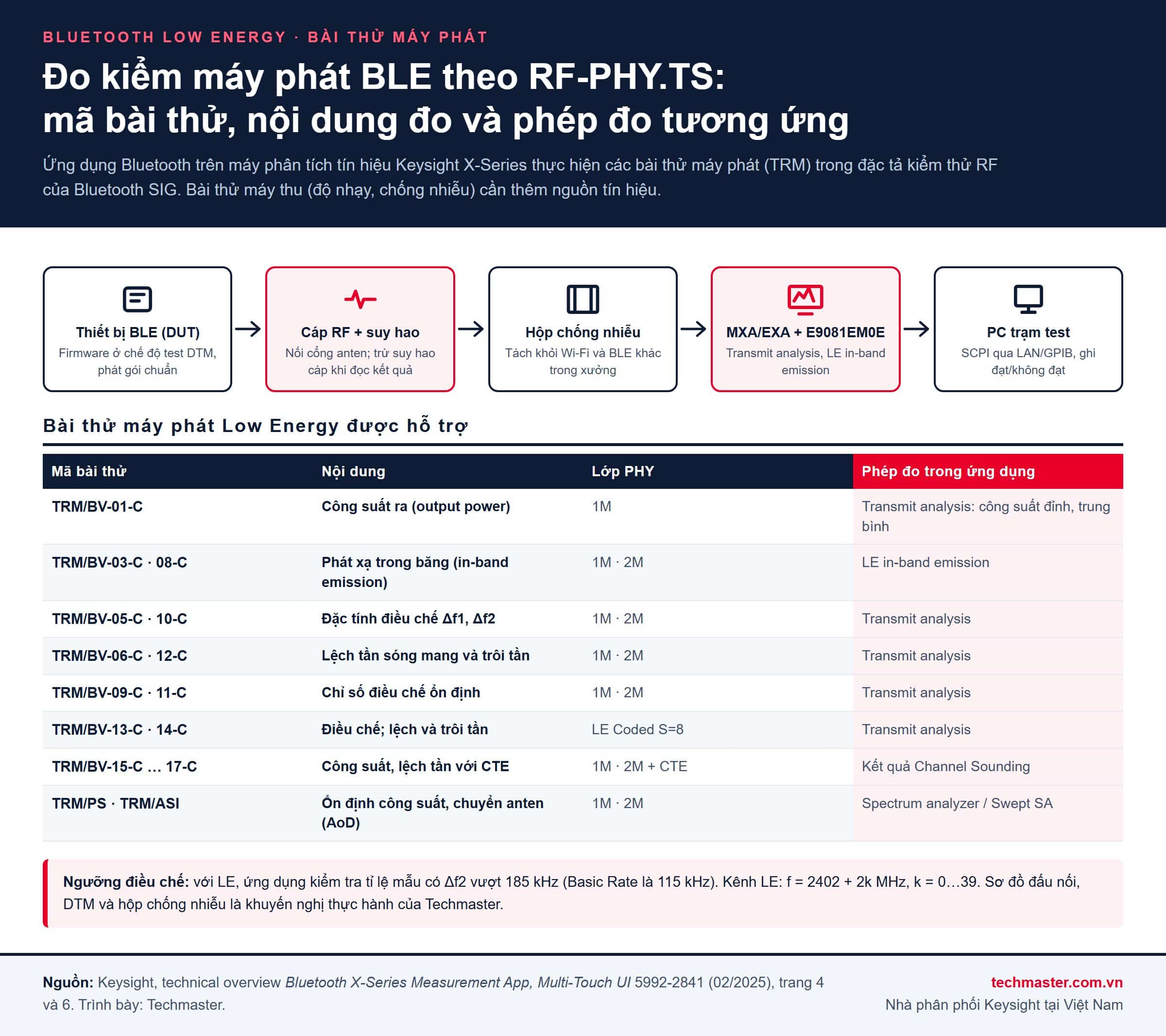

Ứng dụng Bluetooth trên Keysight X-Series hỗ trợ các bài thử máy phát Low Energy trong bảng dưới. Có bốn nhóm phép đo chính:
- Công suất ra (TRM/BV-01-C): công suất đỉnh và trung bình trong miền thời gian của gói tin.
- Phát xạ trong băng (TRM/BV-03-C ở 1M, TRM/BV-08-C ở 2M): năng lượng rò sang các kênh lân cận.
- Đặc tính điều chế (TRM/BV-05-C, 10-C, 13-C): các đại lượng Δf1avg, Δf2max và tỉ số Δf2/Δf1. Với LE, ứng dụng kiểm tỉ lệ mẫu Δf2 vượt 185 kHz.
- Lệch tần và trôi tần sóng mang (TRM/BV-06-C, 12-C, 14-C): sai lệch tần số ban đầu và tốc độ trôi trong suốt gói tin.
Ngoài ra còn các bài thử cho tính năng mới: công suất và lệch tần khi có Constant Tone Extension (TRM/BV-15-C tới 17-C), độ ổn định công suất và độ toàn vẹn khi chuyển anten cho định hướng AoD (nhóm TRM/PS và TRM/ASI). Đây là các bài thử liên quan đến định vị và Channel Sounding trong Bluetooth 6.0.
Đo kiểm BLE với Keysight N9020B MXA thực hiện thế nào?

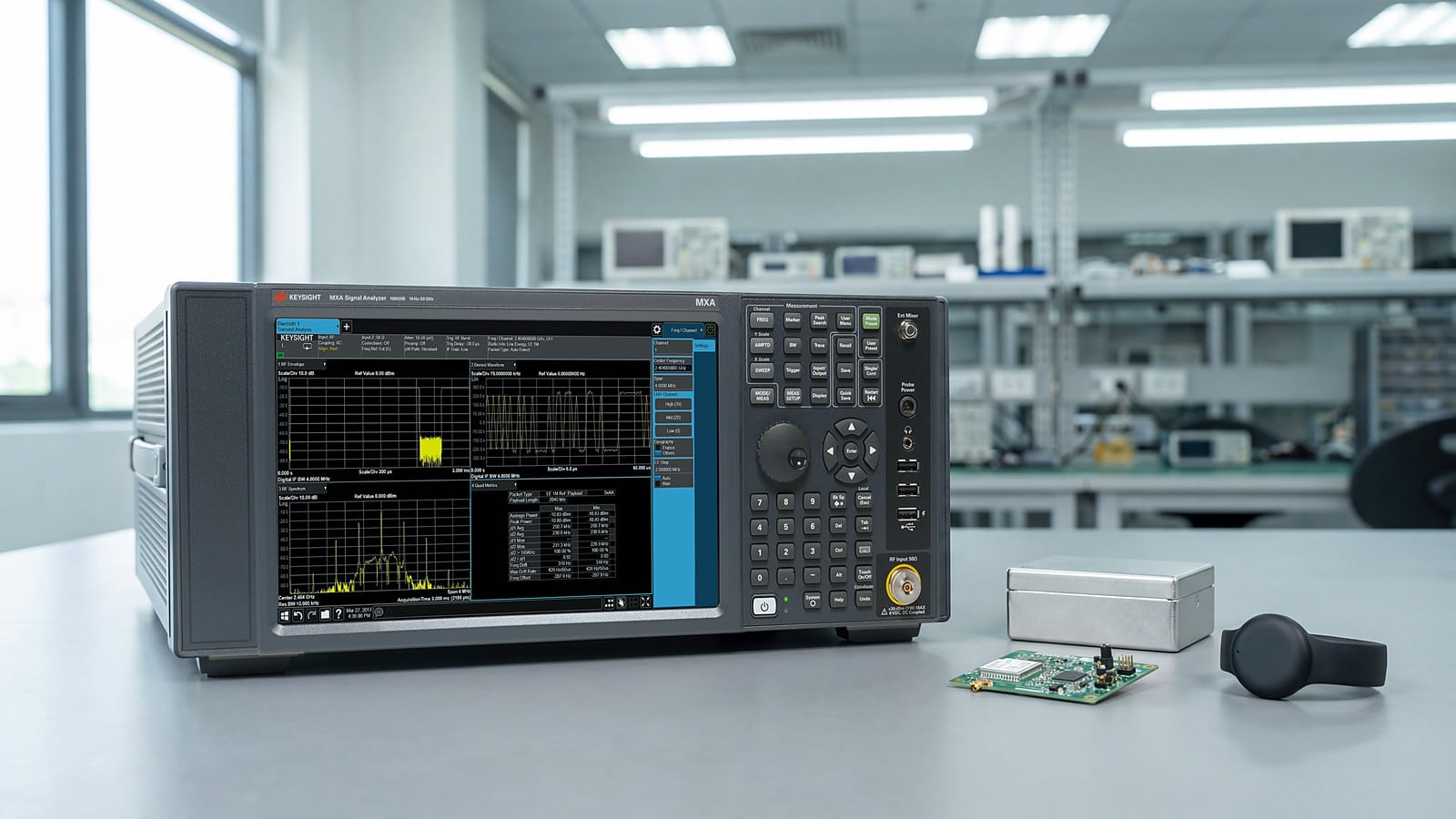

Keysight N9020B MXA biến thành máy test máy phát Bluetooth khi cài ứng dụng đo Bluetooth (giấy phép E9081EM0E cho MXA/EXA/VXT). Mỗi phép đo chạy bằng một nút bấm và có ngưỡng đạt/không đạt theo đặc tả. Một quy trình điển hình gồm năm bước:
- Đưa thiết bị vào chế độ test. Firmware của DUT được chuyển sang Direct Test Mode (DTM) để phát gói chuẩn trên một kênh cố định với payload xác định (PRBS9, 11110000, 10101010…).
- Đấu nối có dây. Nối cổng anten của DUT tới cổng RF Input của máy phân tích qua cáp và bộ suy hao; khai báo suy hao đường truyền để kết quả công suất phản ánh đúng cổng anten.
- Cách ly nhiễu. Trong xưởng có hàng chục thiết bị Wi-Fi và BLE khác, nên DUT nên nằm trong hộp chống nhiễu RF.
- Chạy các phép đo. Transmit analysis cho công suất, điều chế, lệch và trôi tần; LE in-band emission cho phát xạ kênh lân cận. Lặp lại ở kênh thấp, giữa, cao (kênh 0, 19, 39).
- Tự động hóa. Toàn bộ phép đo điều khiển được bằng lệnh SCPI qua LAN hoặc GPIB, ứng dụng có chức năng hiển thị và ghi lại lệnh SCPI để viết chương trình test nhanh hơn.
Theo technical overview, dải công suất vào của các phép đo là +30 tới −70 dBm; độ lệch tần đo được trong dải ±250 kHz với độ phân giải 100 Hz; lệch và trôi tần sóng mang đo trong dải ±100 kHz với độ chính xác ±100 Hz cộng sai số chuẩn tần của máy (giá trị danh định). Với MXA, sai số công suất tuyệt đối là ±0,25 dB (95 %).
Đo kiểm BLE máy thu thì cần thêm gì?
Ứng dụng đo Bluetooth trên máy phân tích chỉ phân tích tín hiệu phát ra. Các bài thử máy thu như độ nhạy hay khả năng chống nhiễu kênh lân cận đòi hỏi một nguồn tín hiệu phát gói BLE chuẩn ở mức công suất rất thấp, trong khi DUT đếm số gói nhận đúng qua giao diện DTM. Trong hệ sinh thái Keysight, vai trò này thường do máy phát tín hiệu vector như Keysight N5182B MXG cùng phần mềm tạo dạng sóng đảm nhận. Nếu cần một hệ thống làm cả phát lẫn thu trong một khung máy, hãy trao đổi với Techmaster để chọn cấu hình phù hợp với sản lượng.
Chọn máy phân tích tín hiệu nào cho đo kiểm BLE?

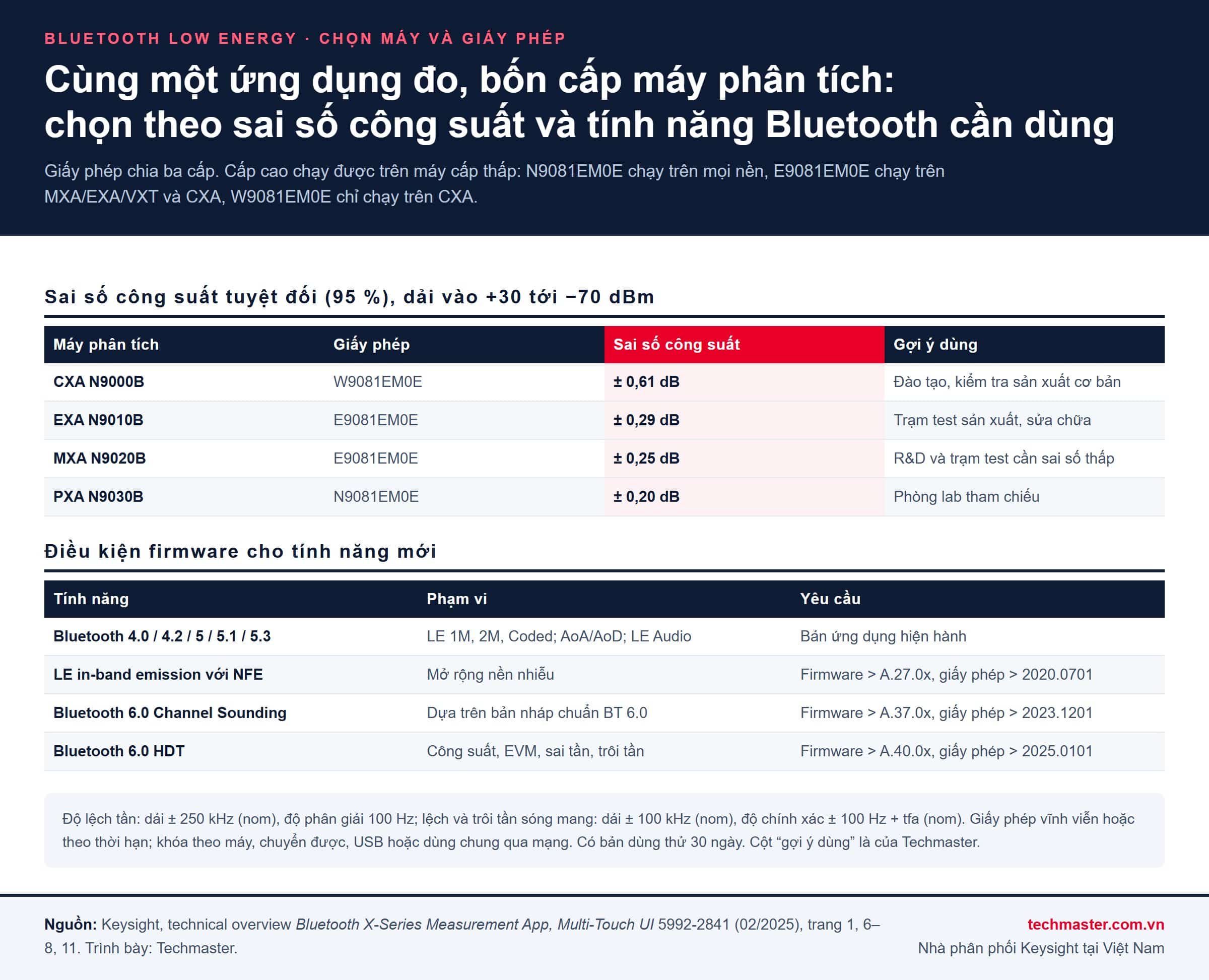

Cùng một ứng dụng đo chạy trên bốn cấp máy phân tích tín hiệu X-Series. Giấy phép chia ba cấp: N9081EM0E cho UXA/PXA (chạy được trên mọi nền), E9081EM0E cho MXA/EXA/VXT (chạy được cả trên CXA) và W9081EM0E chỉ cho CXA. Khác biệt chính giữa các máy là sai số công suất tuyệt đối:
- CXA N9000B: ±0,61 dB, hợp với đào tạo và kiểm tra cơ bản.
- EXA N9010B: ±0,29 dB, lựa chọn phổ biến cho trạm test sản xuất.
- MXA N9020B: ±0,25 dB, cân bằng giữa R&D và sản xuất.
- PXA N9030B: ±0,20 dB, cho phòng lab tham chiếu.
Các tính năng Bluetooth 6.0 có điều kiện firmware riêng: Channel Sounding cần firmware trên A.37.0x và giấy phép có ngày phiên bản sau 2023.1201 (dựa trên bản nháp chuẩn), High Data Throughput cần firmware trên A.40.0x và giấy phép sau 2025.0101. Nếu đang dùng máy X-Series đời cũ, hãy kiểm tra phiên bản firmware trước khi đặt giấy phép. Giấy phép có thể mua vĩnh viễn hoặc theo thời hạn (12, 24, 36 tháng), dạng khóa theo máy, chuyển được, USB hoặc dùng chung qua mạng; Keysight cũng cho dùng thử 30 ngày. Bài so sánh N9020B MXA với CXA, EXA và PXA đi sâu hơn vào khác biệt phần cứng.
Trạm test BLE trong nhà máy nên bố trí thế nào?

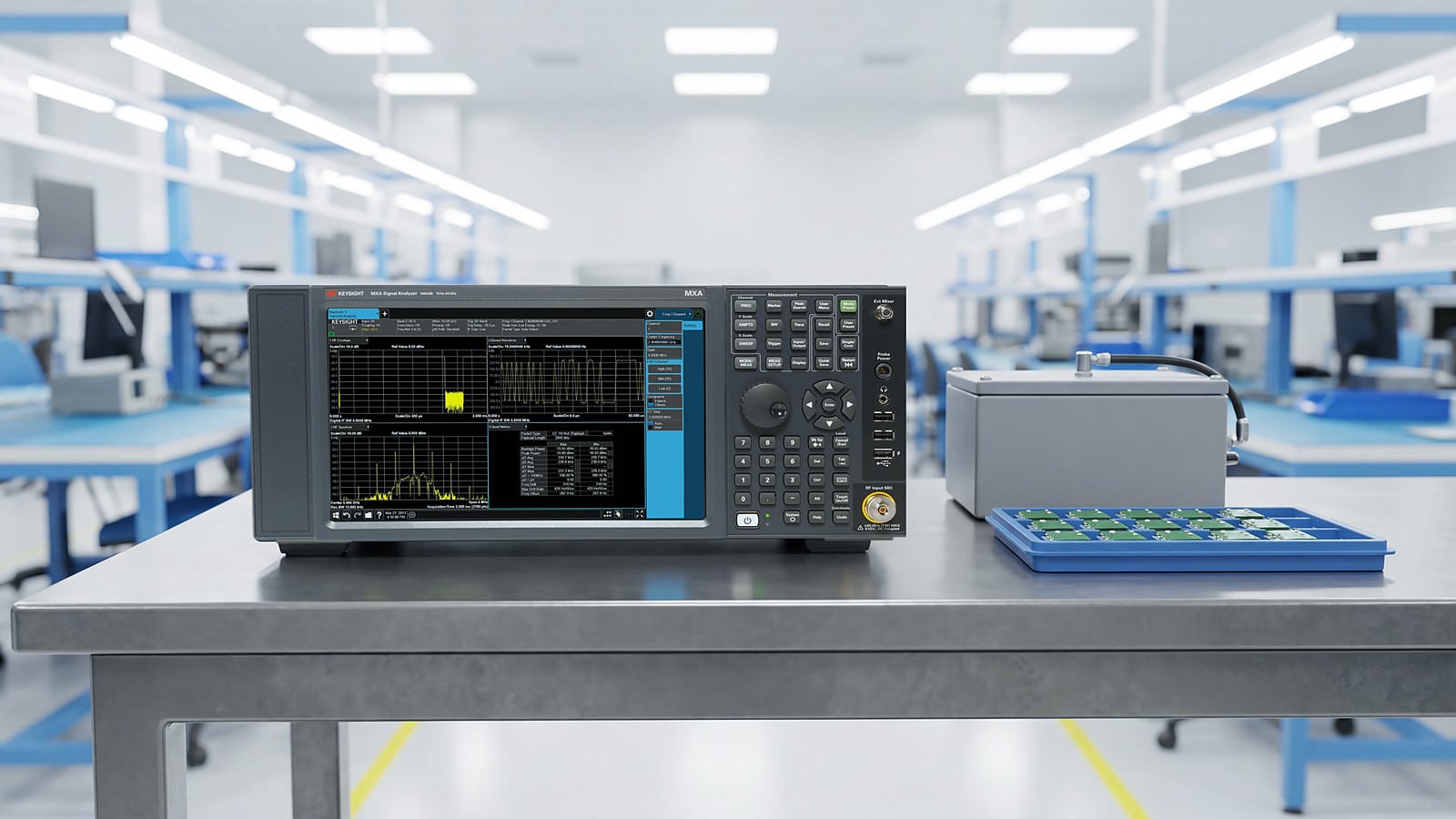

Ở dây chuyền, thời gian test mỗi sản phẩm quyết định số trạm cần đầu tư. Một vài kinh nghiệm thực tế từ Techmaster:
- Chỉ chạy các bài thử bắt được lỗi lắp ráp phổ biến (công suất, lệch tần, điều chế ở 3 kênh); để bộ bài thử đầy đủ cho mẫu R&D và kiểm tra định kỳ.
- Hiệu chuẩn suy hao của từng hộp chống nhiễu và cáp định kỳ, vì sai lệch 1 dB ở đường truyền lớn hơn nhiều so với sai số của máy.
- Đo dòng tiêu thụ khi phát song song với phép đo RF: bài đo dòng ngủ và xung đánh thức bằng Keysight N2820A mô tả cách làm trên máy hiện sóng.
- Thiết bị vừa có BLE vừa có radio khác cần thêm các bài đo riêng, ví dụ đo kiểm UWB theo IEEE 802.15.4z cho thẻ định vị hoặc đo kiểm NB-IoT và LTE-M cho thiết bị IoT di động.
Để xem thêm các dòng máy phân tích, máy phát và giải pháp đo RF khác, truy cập trang thiết bị Keysight tại Techmaster. Techmaster là nhà phân phối ủy quyền Keysight tại Việt Nam, hỗ trợ demo, cấu hình giấy phép và hiệu chuẩn ISO/IEC 17025. Liên hệ Techmaster để được tư vấn trạm đo kiểm Bluetooth Low Energy cho dây chuyền của bạn.
